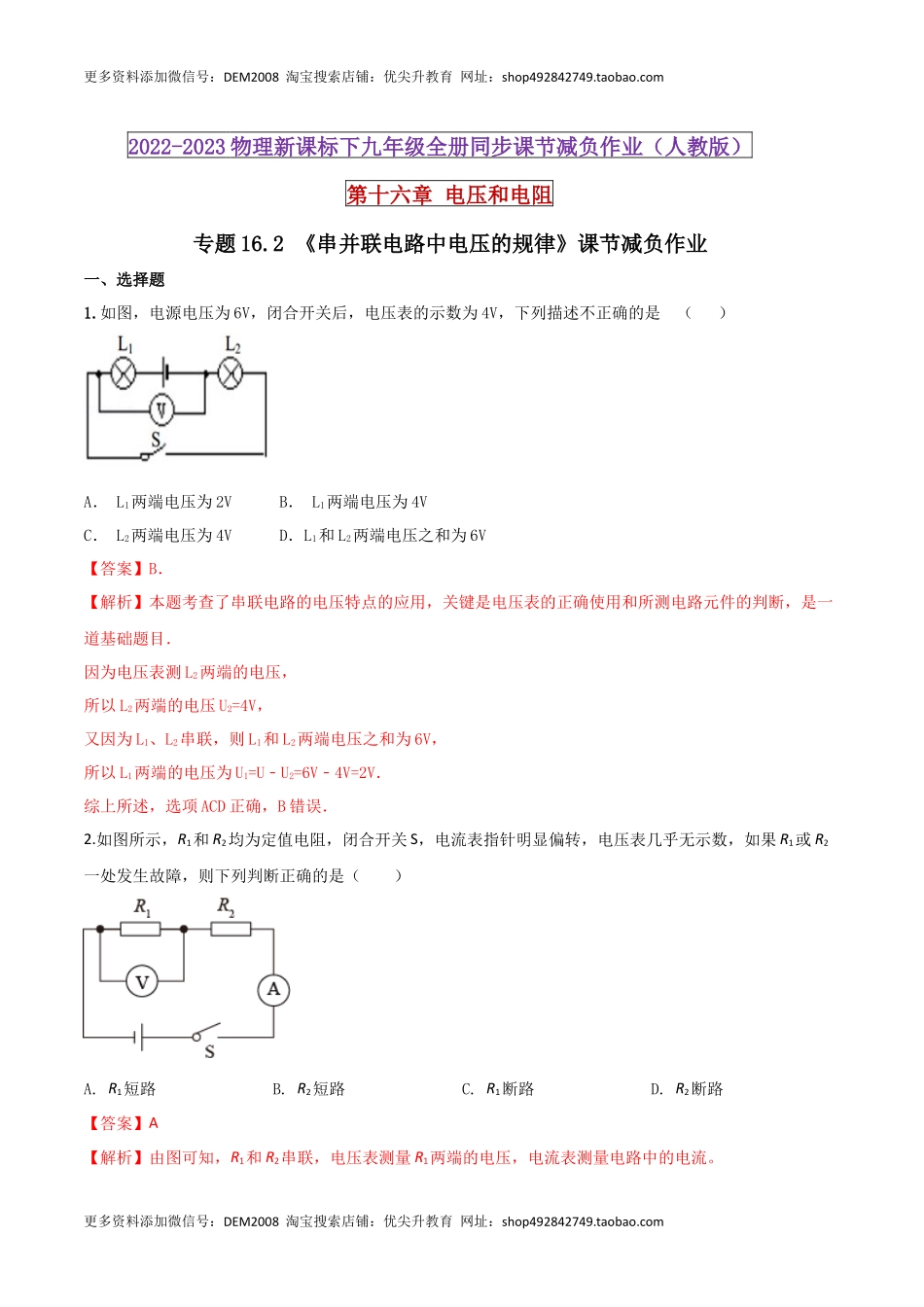

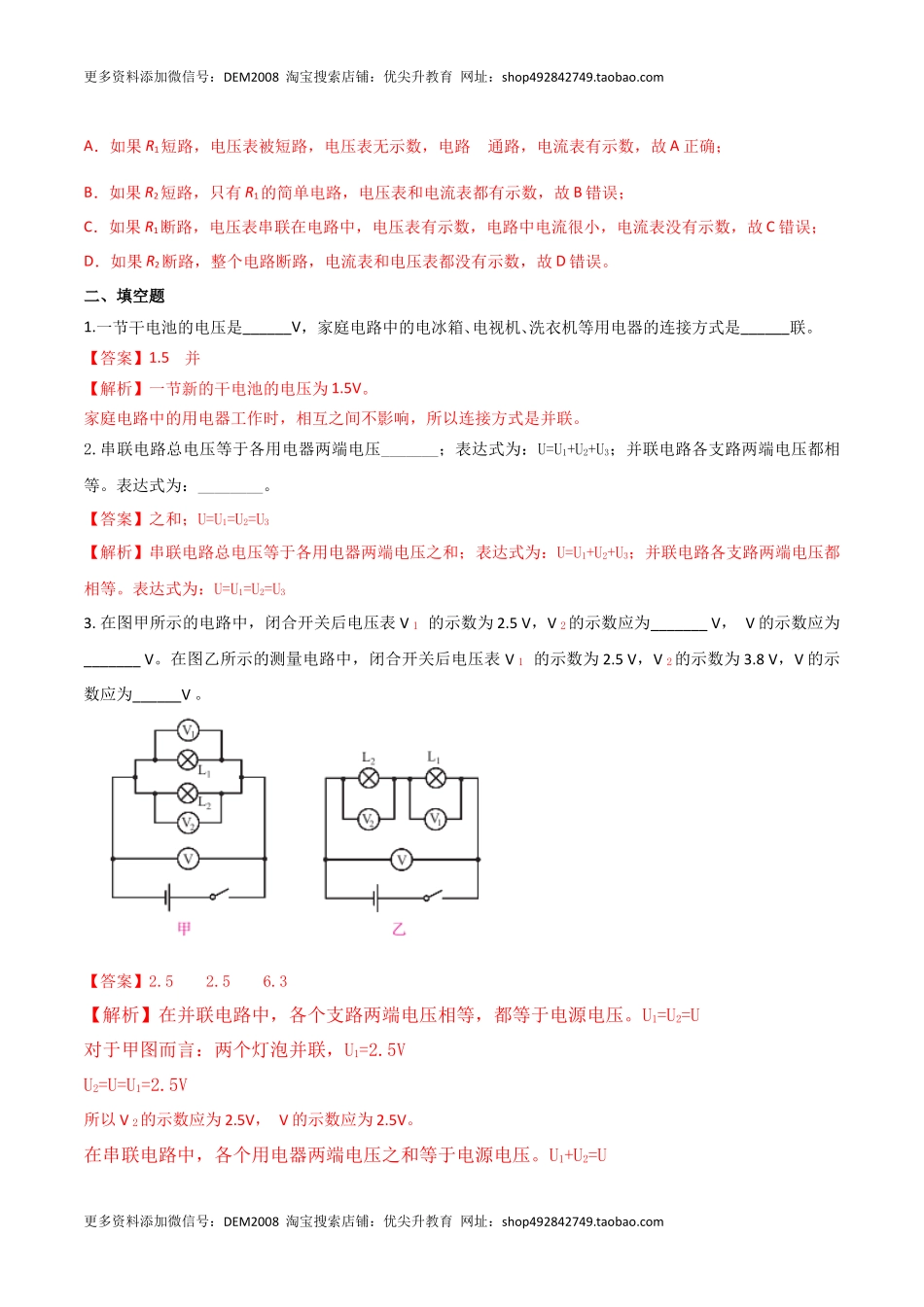

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第十六章 电压和电阻 专题16.2 《串并联电路中电压的规律》课节减负作业 一、选择题 1.如图，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是 （　 ） A． L1两端电压为2V B． L1两端电压为4V C． L2两端电压为4V D．L1和L2两端电压之和为6V 【答案】B． 【解析】本题考查了串联电路的电压特点的应用，关键是电压表的正确使用和所测电路元件的判断，是一道基础题目． 因为电压表测L2两端的电压， 所以L2两端的电压U2=4V， 又因为L1、L2串联，则L1和L2两端电压之和为6V， 所以L1两端的电压为U1=U﹣U2=6V﹣4V=2V． 综上所述，选项ACD正确，B错误． 2.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　） A. R1短路 B. R2短路 C. R1断路 D. R2断路 【答案】A 【解析】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。 A．如果R1短路，电压表被短路，电压表无示数，电路通路，电流表有示数，故A正确； B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误； C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误； D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。 二、填空题 1.一节干电池的电压是______V，家庭电路中的电冰箱､电视机､洗衣机等用电器的连接方式是______联。 【答案】1.5 并 【解析】一节新的干电池的电压为1.5V。 家庭电路中的用电器工作时，相互之间不影响，所以连接方式是并联。 2.串联电路总电压等于各用电器两端电压_______；表达式为：U=U1+U2+U3；并联电路各支路两端电压都相等。表达式为：________。 【答案】之和；U=U1=U2=U3 【解析】串联电路总电压等于各用电器两端电压之和；表达式为：U=U1+U2+U3；并联电路各支路两端电压都相等。表达式为：U=U1=U2=U3 3. 在图甲所示的电路中，闭合开关后电压表V 1 的示数为2.5 V，V 2的示数应为_______ V， V的示数应为_______ V。在图乙所示的测量电路中，闭合开关后电压表V 1 的示数为2.5 V，V 2的示数为3.8 V，V的示数应为______V 。 【答案】2.5 2.5 6.3 【解析】在并联电路中，各个支路两端电压相等，都等于电源电压。U1=U2=U 对于甲图而言：两个灯泡并联，U1=2.5V U2=U=U1=2.5V 所以V 2的示数应为2.5V， V的示数应为2.5V。 在串联电路中，各个用电器两端电压之和等于电源电压。U1+U2=U 对于乙图而言：两个灯泡串联，U1=2.5V U2=3.8V V的示数应为U=U1+U2=2.5V+3.8V=6.3V。 4.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为　　V和　 　V． 【答案】4.8；1.2． 【解析】本题重点考查了电压表的读数方法，串联电路的电压关系 因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大；故电压表V1选的是0﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为6V；电压表V2选的是0﹣3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V； 根据串联电路的电压关系U1=U﹣U2=6V﹣1.2V=4.8V． 三、实验探究题 1.在“探究串联电路电压的特点”实验中： 某实验小组分别测量了串联电路两端的总电压和灯泡L1、L2两端的电压、数据如表： U/V 2.6 1.3 1.3 （1）该小组由此得出串联电路的总电压与各部分电压的关系是_______（用题中物理量符号表示）。 （2）实验过程中，若L1灯丝断了，观察到电压表V1示数为__，电压表V2示数为_______。 （3）该实验还有待改进，请写出其中一点：_______________。 【答案】 0 换不同规格的小灯泡再进行多次实验 【解析】(1)由图表可知，由此得出串联电路的总电压与各部分电压的关系 (2)实验过程中，若L1灯丝断了，电压表V1测量电源电压，电压表V1示数为2.6V；由于电路断路，电压表V2测灯L2两端的电压，示数为0V。 (3)为了使实验具有普遍性，电路中换不同规格的小灯泡再进行多次实验。 四、计算题 1. 电压表并联在电路中电阻两端，指针指示的位置如图所示。求与电压表并联的电阻两端的电压的大小。 【答案】2V或者10V。 【解析】需要讨论电压表哪两个接线柱接入电路。 当0—3两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为2V。 当0—15两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为10V。 五、简答与阅读理解题 1. 一个用电器工作时，要求电源电压是6 V。如果用干电池做电源，需要几节串 联起来？如果用铅蓄电池做电源，需要几个串联起来？ 【答案】4节干电池串联，3个铅蓄电池串联。 【解析】一节干电池电压为 1.5V, 一节铅蓄电池电压为2 V。 4节干电池串联后总电压为1.5V×4=6V； 3个铅蓄电池串联后总电压为2V×3=6V。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
