15.4 电流的测量（解析版） .docx

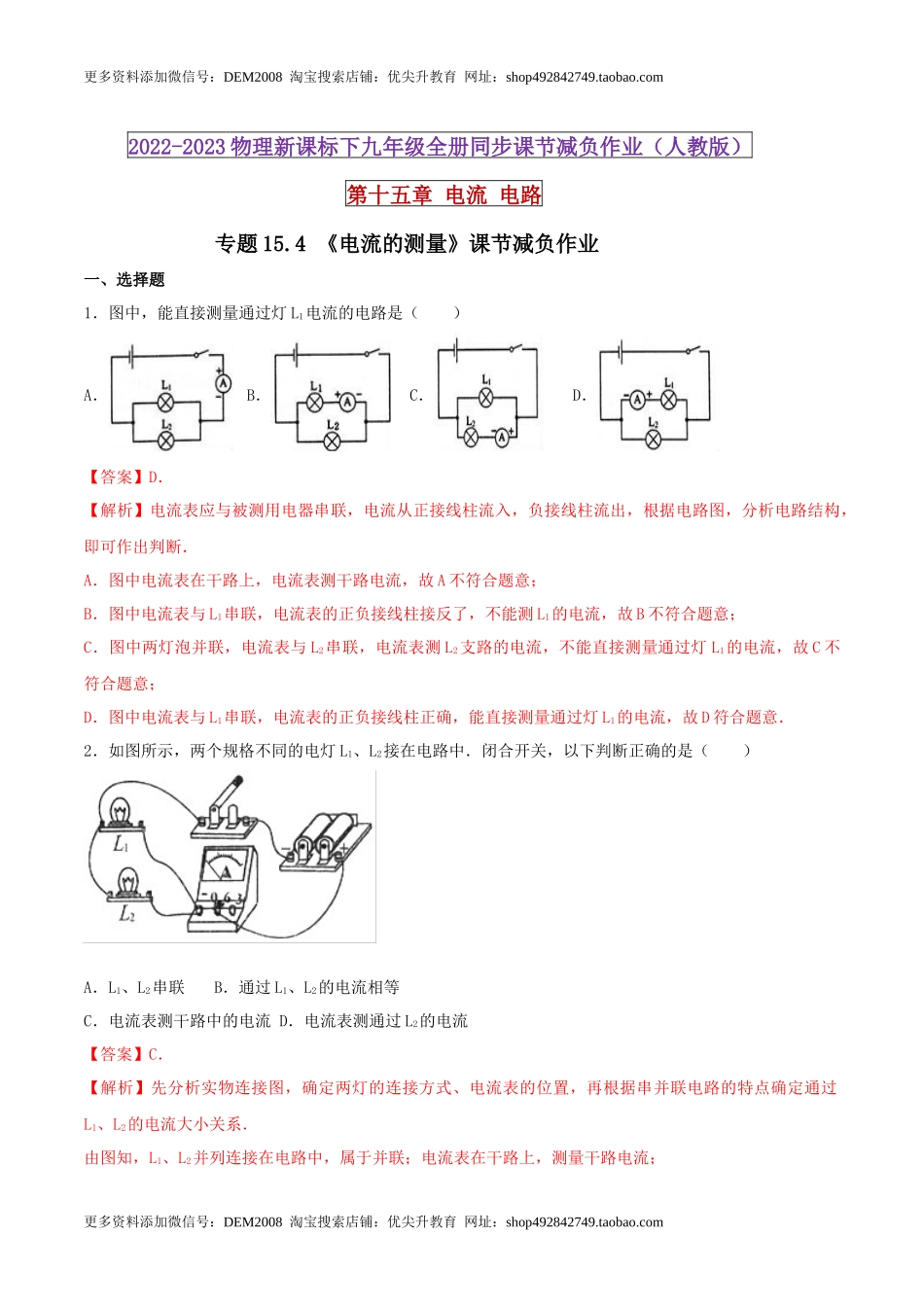

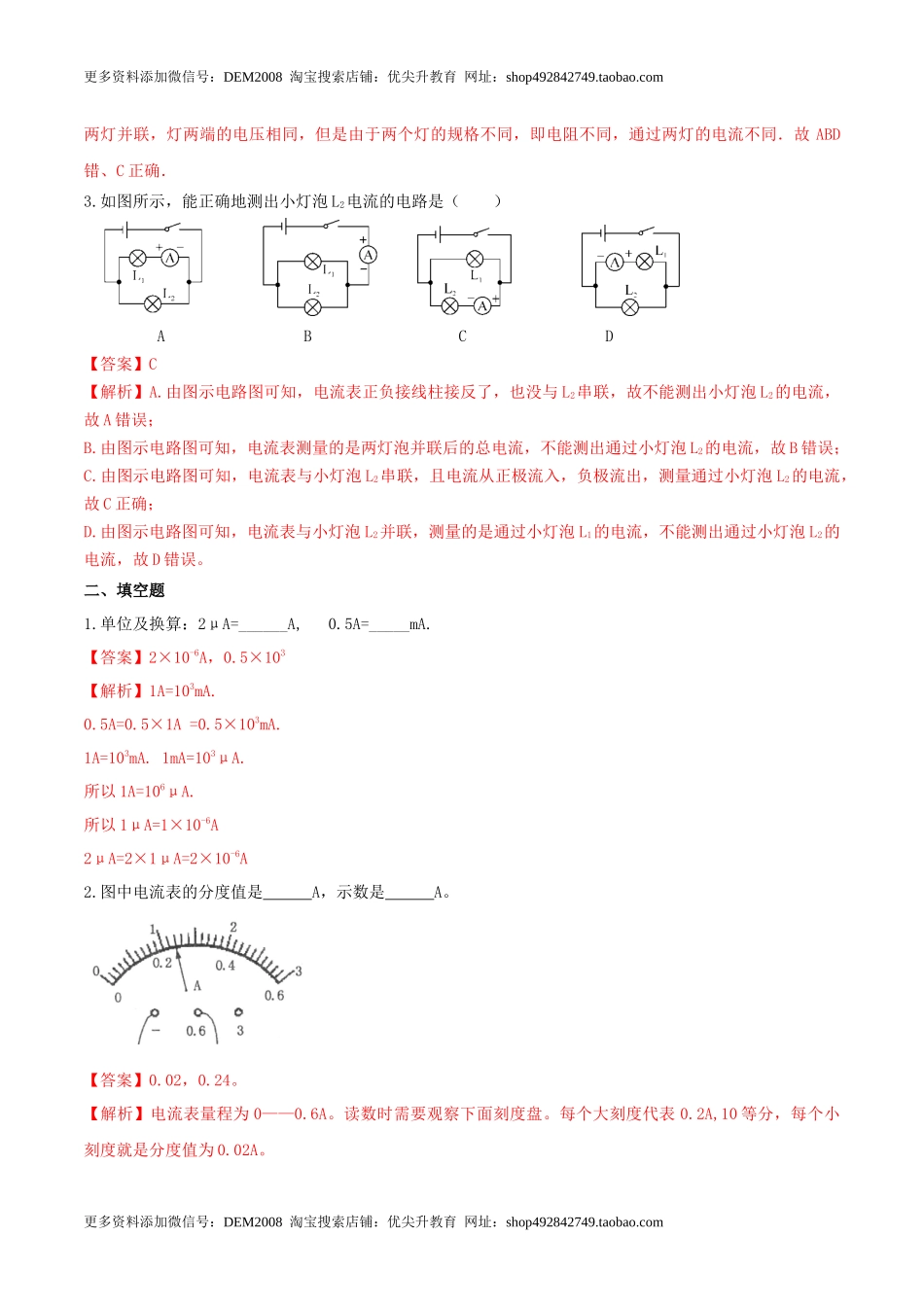

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第十五章 电流 电路 专题15.4 《电流的测量》课节减负作业 一、选择题 1．图中，能直接测量通过灯L1电流的电路是（　　） A． B． C． D． 【答案】D． 【解析】电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，即可作出判断． A．图中电流表在干路上，电流表测干路电流，故A不符合题意； B．图中电流表与L1串联，电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意； C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意； D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意． 2．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（　　） A．L1、L2串联 B．通过L1、L2的电流相等 C．电流表测干路中的电流 D．电流表测通过L2的电流 【答案】C． 【解析】先分析实物连接图，确定两灯的连接方式、电流表的位置，再根据串并联电路的特点确定通过L1、L2的电流大小关系． 由图知，L1、L2并列连接在电路中，属于并联；电流表在干路上，测量干路电流； 两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过两灯的电流不同．故ABD错、C正确． 3.如图所示，能正确地测出小灯泡L2电流的电路是（　　） A　　　 　　　　　B C　　　 　　　　　D 【答案】C 【解析】A.由图示电路图可知，电流表正负接线柱接反了，也没与L2串联，故不能测出小灯泡L2的电流，故A错误； B.由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B错误； C.由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故C正确； D.由图示电路图可知，电流表与小灯泡L2并联，测量的是通过小灯泡L1的电流，不能测出通过小灯泡L2的电流，故D错误。 二、填空题 1.单位及换算：2μA=______A, 0.5A=_____mA. 【答案】2×10-6A，0.5×103 【解析】1A=103mA. 0.5A=0.5×1A =0.5×103mA. 1A=103mA. 1mA=103μA. 所以1A=106μA. 所以1μA=1×10-6A 2μA=2×1μA=2×10-6A 2.图中电流表的分度值是 A，示数是 A。 【答案】0.02，0.24。 【解析】电流表量程为0——0.6A。读数时需要观察下面刻度盘。每个大刻度代表0.2A,10等分，每个小刻度就是分度值为0.02A。 指针指示的示数为0.2A+0.04A=0.24A 三、作图题 1. 画线连接下面的实物图，使小灯泡能够发光并且电流表能够测出流过小灯泡的电流（估计为0.1 —0.3 A）。 【答案】如图所示 【解析】电池是供电的，开关是起电路是否通断电流的，电流表是测用电器通过电流大小的，灯泡是用电器。要求这些电路元件串联起来。 2.如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只测通过L1的电流，导线不能交叉。 【答案】 【解析】两灯并联，开关S在干路上，电流表只测通过L1的电流，因此电流表应与L1串联，因不知通过L1的电流大小，故电流表选用大量程与灯L1串联，然后将两灯右侧接线柱相连，再与开关右接线柱相连，如图所示。 四、计算题 1. 流过某手电筒小灯泡的电流大约是 0.25 A，等于多少毫安？某半导体收音机电池的供电电流最大可达120 mA，等于多少安？ 【答案】250mA 0.12A 【解析】（1）1A=1000mA 0.25 A=0.25×1A=0.25×1000mA=250mA （2）1A=1000mA 1000mA=1A 1mA=10-3A 120 mA=120×1 mA=120×10-3A=0.12A 五、简答题 1.如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息： ① ； ② ； ③ 。 0.6 － 3 A 【答案】①是一个电流表 ②电流表选择的量程是0～3A ③电流表的示数为1.5A 【解析】这个表表盘上标有A,说明是电流表。 三个接线柱，其中有“-”、“3”两个接线柱接入电路，说明量成为0——3A。读数时要观察表盘上面刻度，确定分度值，再看指针所在位置，这样可以读出电流表示数。根据以上事实可以写出很多信息。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
