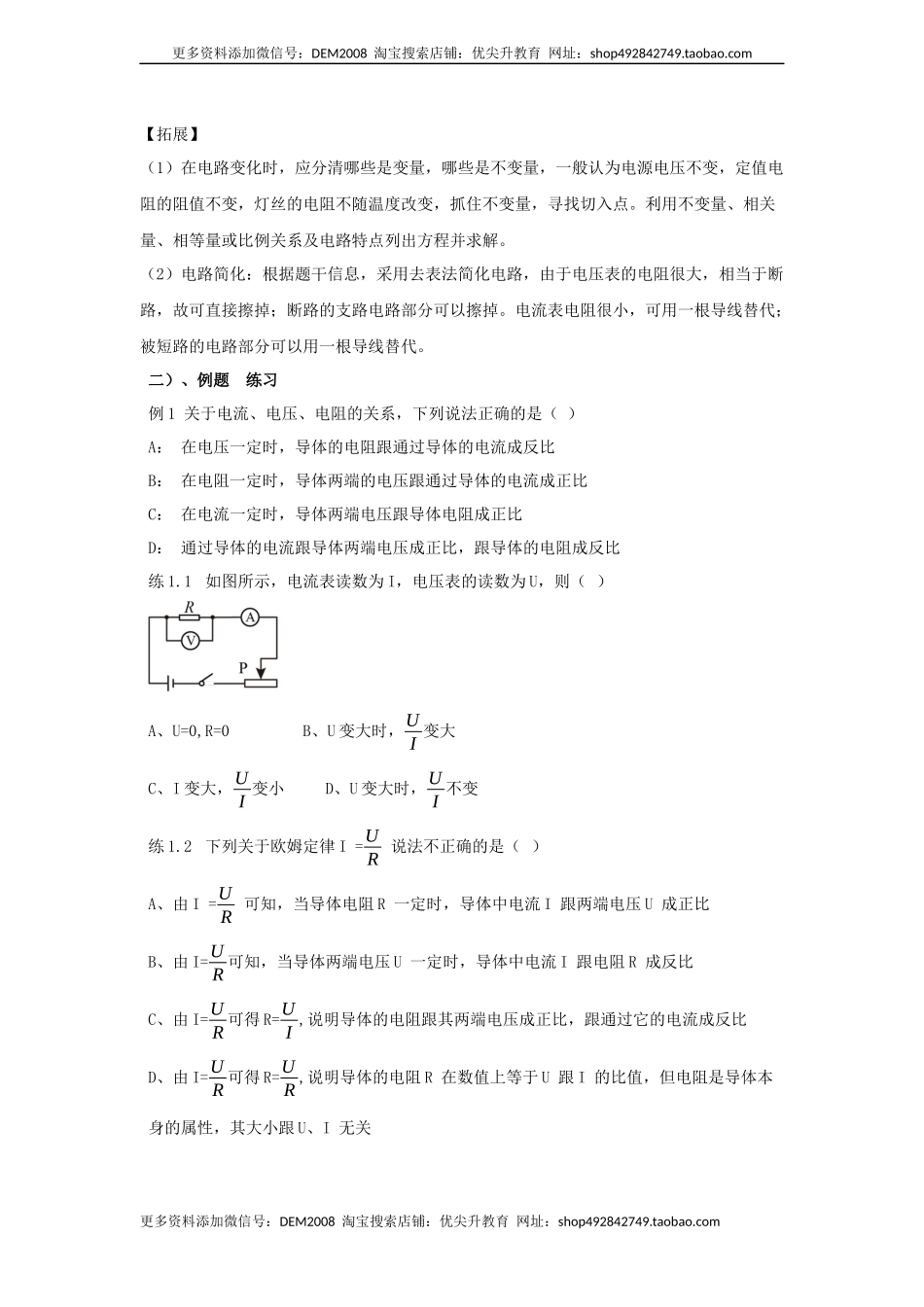

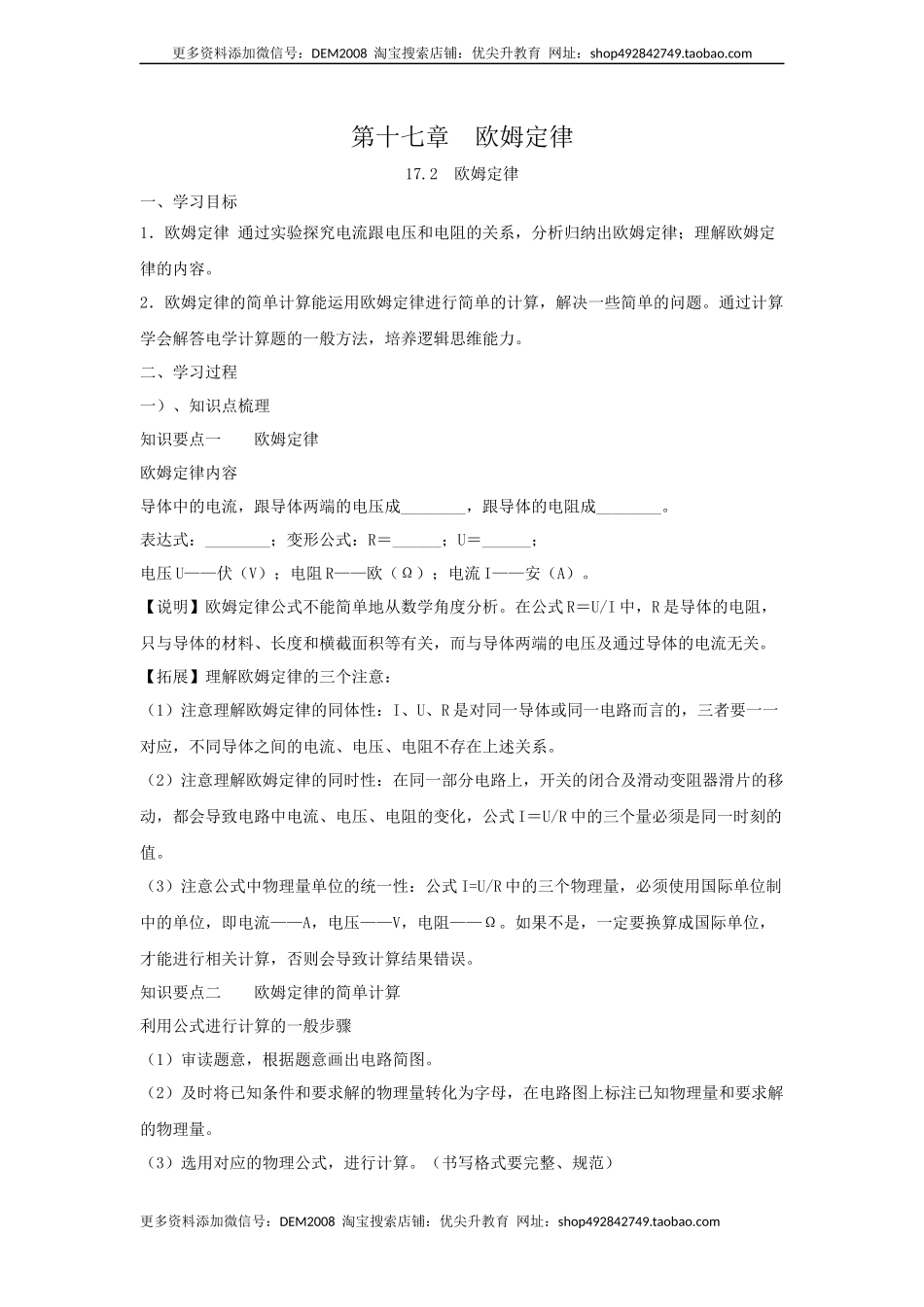

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十七章 欧姆定律 17.2 欧姆定律 一、学习目标 1．欧姆定律 通过实验探究电流跟电压和电阻的关系，分析归纳出欧姆定律；理解欧姆定律的内容。 2．欧姆定律的简单计算能运用欧姆定律进行简单的计算，解决一些简单的问题。通过计算学会解答电学计算题的一般方法，培养逻辑思维能力。 二、学习过程 一）、知识点梳理 知识要点一 欧姆定律 欧姆定律内容 导体中的电流，跟导体两端的电压成________，跟导体的电阻成________。 表达式：________；变形公式：R＝______；U＝______； 电压U——伏（V）；电阻R——欧（Ω）；电流I——安（A）。 【说明】欧姆定律公式不能简单地从数学角度分析。在公式R＝U/I中，R是导体的电阻，只与导体的材料、长度和横截面积等有关，而与导体两端的电压及通过导体的电流无关。 【拓展】理解欧姆定律的三个注意： （1）注意理解欧姆定律的同体性：I、U、R是对同一导体或同一电路而言的，三者要一一对应，不同导体之间的电流、电压、电阻不存在上述关系。 （2）注意理解欧姆定律的同时性：在同一部分电路上，开关的闭合及滑动变阻器滑片的移动，都会导致电路中电流、电压、电阻的变化，公式I＝U/R中的三个量必须是同一时刻的值。 （3）注意公式中物理量单位的统一性：公式I=U/R中的三个物理量，必须使用国际单位制中的单位，即电流——A，电压——V，电阻——Ω。如果不是，一定要换算成国际单位，才能进行相关计算，否则会导致计算结果错误。 知识要点二 欧姆定律的简单计算 利用公式进行计算的一般步骤 （1）审读题意，根据题意画出电路简图。 （2）及时将已知条件和要求解的物理量转化为字母，在电路图上标注已知物理量和要求解的物理量。 （3）选用对应的物理公式，进行计算。（书写格式要完整、规范） 【拓展】 （1）在电路变化时，应分清哪些是变量，哪些是不变量，一般认为电源电压不变，定值电阻的阻值不变，灯丝的电阻不随温度改变，抓住不变量，寻找切入点。利用不变量、相关量、相等量或比例关系及电路特点列出方程并求解。 （2）电路简化：根据题干信息，采用去表法简化电路，由于电压表的电阻很大，相当于断路，故可直接擦掉；断路的支路电路部分可以擦掉。电流表电阻很小，可用一根导线替代；被短路的电路部分可以用一根导线替代。 二）、例题 练习 例1 关于电流、电压、电阻的关系，下列说法正确的是（ ） A： 在电压一定时，导体的电阻跟通过导体的电流成反比 B： 在电阻一定时，导体两端的电压跟通过导体的电流成正比 C： 在电流一定时，导体两端电压跟导体电阻成正比 D： 通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比 练1.1 如图所示，电流表读数为I，电压表的读数为U，则（ ） A、U=0,R=0 B、U变大时，UI变大 C、I变大，UI变小 D、U变大时，UI不变 练1.2 下列关于欧姆定律I =UR 说法不正确的是（ ） A、由I =UR 可知，当导体电阻R 一定时，导体中电流I 跟两端电压U 成正比 B、由I=UR可知，当导体两端电压U 一定时，导体中电流I 跟电阻R 成反比 C、由I=UR可得R=UI,说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比 D、由I=UR可得R=UR,说明导体的电阻R 在数值上等于U 跟I 的比值，但电阻是导体本身的属性，其大小跟U、I 无关 练1.3 根据欧姆定律公式I=UR，变形可得到R=UI。对此，下列说法中正确的是（ ） A： 流过导体的电流越大，则电阻越小 B： 某段导体两端电压为0时，其电阻为0 C： 导体两端的电压跟通过导体电流的比值等于这段导体的电阻 D： 导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比 练1.4 如图所示的电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，电压表示数与电流表示数之比将 （选填“变大”、“不变”或“变小”）。 例2 电阻两端的电压为12V时，通过的电流为0.4A，该电阻阻值为 Ω；如果两端的电压为18V时，通过的电流为 A，电阻阻值为 Ω。（不考虑温度的变化） 练2.1 在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω。现输电线某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量，当电压表的示数为1.5V时，电流表的示数为30mA，由此可知短路位置离甲地 km。测出的电流越大，说明短路处离甲地越 。 练2.2 某定值电阻两端的电压是4V时通过它的电流是0.8A，如果该电阻两端的电压增加2V，则该导体的电阻和通过它的电流是（ ） A： 3.2Ω，0.4A B： 3.2Ω，6.4A C： 5Ω，0.2A D： 5Ω，1.2A 练2.3 将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A．若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻的阻值分别为:（ ） A．2V，15 ; B．3V，10; C．2V，10; D．3V，15. 练2.4 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象，下列说法错误的是（ ） A： 通过导体A的电流与其两端的电压成正比 B： 导体A的电阻大于导体B的电阻 C： 当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A D： 通过导体B的电流与其两端的电压成正比 例3 为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（　　） A．电流表的示数变小 B．电压表的示数变大 C．电路总电阻变大 D．电流表的示数与电压表的示数的比值变大 练3.1如图是一个厨房天然气安全监控的部分电路原理图，电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随着天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（　　） A．电压表的示数变大 B．气敏电阻R的阻值变大 C．通过电阻的电流变小 D．气敏电阻R两端电压变大 练3.2 将光敏电阻。定值电阻。电流表、电压表。开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　） A．电流表和电压表示数均变小 B．电流表示数变大，电压表示数变小 C．电流表示数变小，电压表示数变大 D．电流表和电压表示数均变大 练3.3 如图甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）。水平传送带匀速前进，每当传送带上的产品通过S与之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻的阻值为400Ω。则（　　） A．有光照射时光敏电阻的阻值为800Ω B．有光照射和无光照射时保护电阻两端的电压之比为2：1 C．每1h通过S与之间的产品个数为3000个 D．有光照射和无光照射时光敏电阻的阻值之比为1：2 练3.4 光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻， R2为滑动变阻器，A、B间接监控装置，则（　　） A．当有人通过通道而遮蔽光线时，通过R1的电流变大 B．当有人通过通道而遮蔽光线时，A、B间电压降低 C．当仅增大R2 连入电路中的阻值时，通过R1 的电流变大 D．当仅增大R2 连入电路中的阻值时，可降低A、B间的电压 练3.5 我国法律规定，驾驶员醉驾要负刑事责任。小华设计了一种酒精测试仪的电路。其中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图所示。若电源两端的电压不变，则闭合开关S，随气敏元件所测酒精气体的浓度增大，电表的示数也增大的是（　　） A． B． C． D． 例 4为了让护士能在护士站观察到药液量的变化，某物理兴趣小组设计了一种输液提示器。当袋中药液量减少时，电表示数随之减小，符合要求的电路图是（　　） A．B．C．D． 练4.1 如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻。R为感光电阻，受到的光照越强，其阻值越小。当烟雾浓度增大时，射向R的光被遮挡，R受到的光照变弱，设电源电压不变。下列说法错误的是（　　） A．电流表的示数变小 B．电压表的示数变大 C．电压表与电流表的示数之比变大 D．电压表与电流表的示数之比不变 练4.2 如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面下降时（　　） A．电压表和油量表示数都变小 B．电压表和油量表示数都变大 C．电压表示数变大，油量表示数变小 D．电压表示数变小，油量表示数变大 练4.3 图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（　　） A．电压表改装的高度计刻度均匀 B．电流表改装的体重计刻度均匀 C．体重越大电流表示数越大 D．身高越高通过R0的电流越小 例5 加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻为 ；如果两端的电压增加到20V，此时这个电阻器的电阻值是 ，通过它的电流是 。 练5.1 当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是 Ω；当它两端电压为0V时， 该导体的电阻为 Ω。 练5.2 把电阻R1接在电压为6V的电路中，此时通过R1的电流为0.5A，若现在把R1两端的电压升高到60V，此时通过R1的电流为_____，若将R1两端的电压降低为0，则R1的电阻为_____。 练5.3 如果导体两端电压是1 V，通过电流是1 A，这段导体电阻就是____________，若导体两端所加电压为 2V，则导体电阻是___________·若通过该导体电流是数字0A，则导体电阻是__________． 例6 如图是关于电阻a、b的I-U 图象。由图可知，电阻值较大的电阻是 Ω。 练6.1 A、B、C三个电阻的U-I 图象如图所示，则三个电阻中电阻值最大的是 。 例7 如图所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向右移动时，下列判断正确的是 （ ） A．电流表示数变大，电压表示数变大，灯泡变亮 B．电流表示数变大，电压表示数变小，灯泡变亮 C．电流表示数变小，电压表示数变大，灯泡变暗 D．电流表示数变小，电压表示数变小，灯泡变暗 练7.1 如图所示，电源两端电压保持不变，闭合开关S1和S2，电流表和电压表都有示数；当只断开开关S2时，下列判断正确的是（　　） A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数变小 C．电流表示数变大，电压表示数变小 D．电流表示数变大，电压表示数变大 练7.2 如图所示的电路中，电源电压恒定不变，当开关S闭合时 A．电压表示数变小，电流表示数变小，灯变暗 B．电压表示数变大，电流表示数变大，灯变亮 C．电压表示数不变，电流表示数不变，灯的亮度不变 D．电压表示数不变，电流表示数变小，灯变暗 练7.3 如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ） A．灯泡L变亮 B．电压表示数变大 C．电流表A1示数变小 D．电路消耗的总功率变大 例8 两个标有“”和“”的定值电阻，将它们串联起来使用时等效电阻为______，电源电压最大为______，若将它们并联接入电源，则电源电压最大为______，此时干路电流最大为______。 练8.1 两个小灯泡，甲标有“5Ω 1A”，乙标有“10Ω 2A”。若把它们串联起来，则该串联电路两端允许加的最高电压是__ V，若把它们并联起来，则干路上允许通过的最大电流为__ A。（不考虑温度对灯泡电阻的影响） 练8.2 ．两个标有“5Ω 1A”和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为__________Ω；若将它们并联时干路电流最大是__________A。 【课后作业】 1、甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是（ ） A．R甲>R乙； B．R甲=R乙； C．R甲<R乙； D．无法比较 2 小刚同学用如图电路探究“电路中电流跟电阻的关系”。在实验过程中，当他测量完5Ω电阻的相关数据后替换上一个10Ω的电阻后（被测电阻位于AB之间），为了完成上述问题的探究，他应该选取下列操作中的方 法 是 （ ） A： 保持变阻器滑片不动 B： 增加电源电压 C： 将变阻器滑片适当向左移动 D： 将变阻器滑片适当向右移动 3 关于公式R=U/I，下列说法中正确的是（ ） A： 导体的电阻由它两端的电压和通过它的电流决定 B： 导体的电阻等于导体两端的电压跟通过它电流的比值 C： 导体两端的电压一定时，导体的电阻跟通过它的电流成反比 D： 通过导体的电流一定时，导体的电阻跟它两端的电压成正比 4 在如图所示的四个电路中，电源电压都相同且不变，电阻R 的阻值均相等。闭合电键S后，电流表示数最小的是（ ） A：B：C：D： 5 在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知 （ ） A： 导体A两端电压为3V时，通过A导体的电流为0.6A B： 导体B两端电压为3V时，通过B导体的电流为0.6A C： 导体A的电阻为10Ω D： 导体B的电阻为0.4Ω 6 根据R = UI ，下列说法正确的是（ ） A： 加在导体两端的电压越大，导体的电阻越大 B： 导体中的电流越大，导体的电阻越小 C： 导体的电阻跟电压成正比，跟电流成反比 D： 导体的电阻与导体两端的电压无关 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
