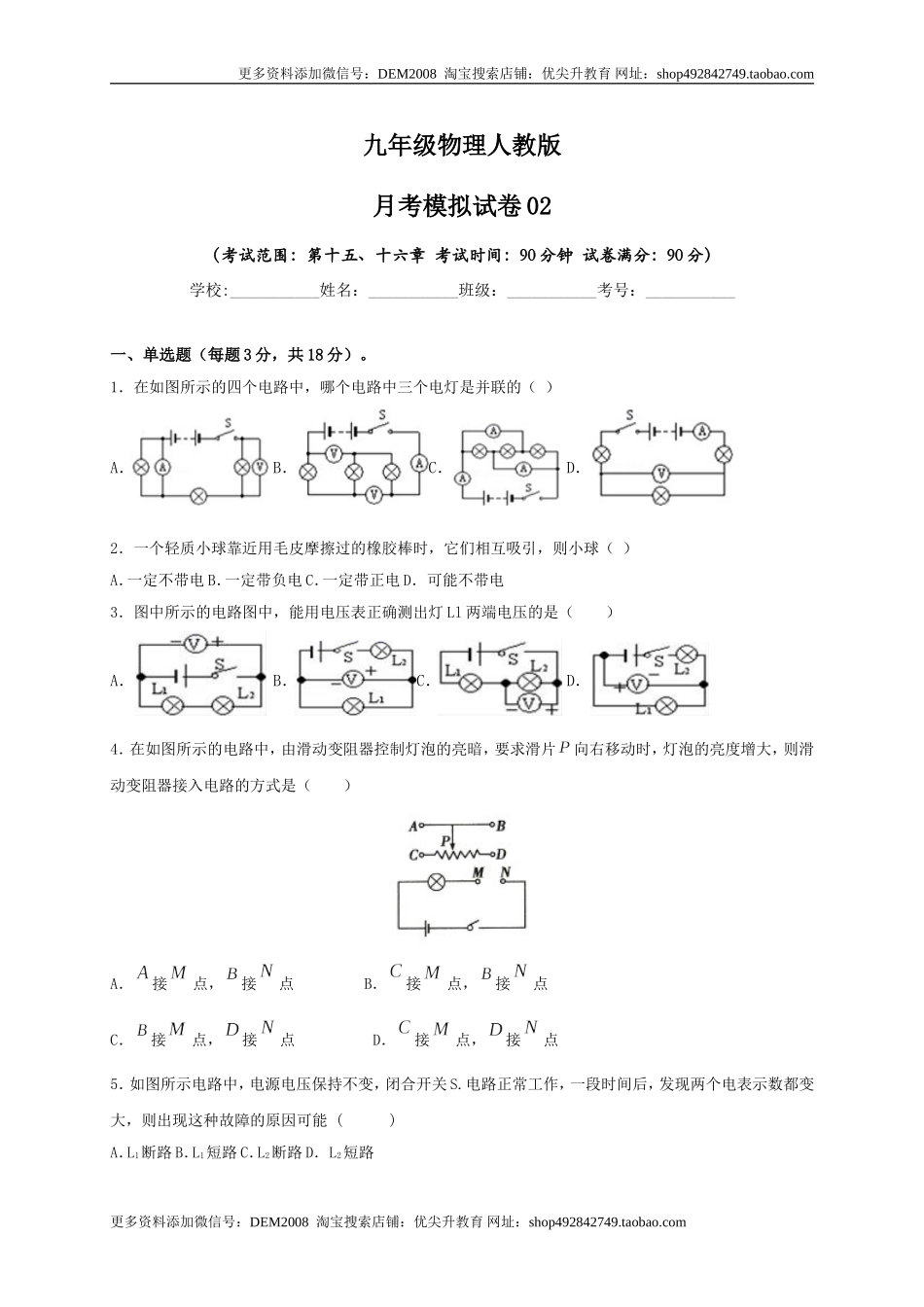

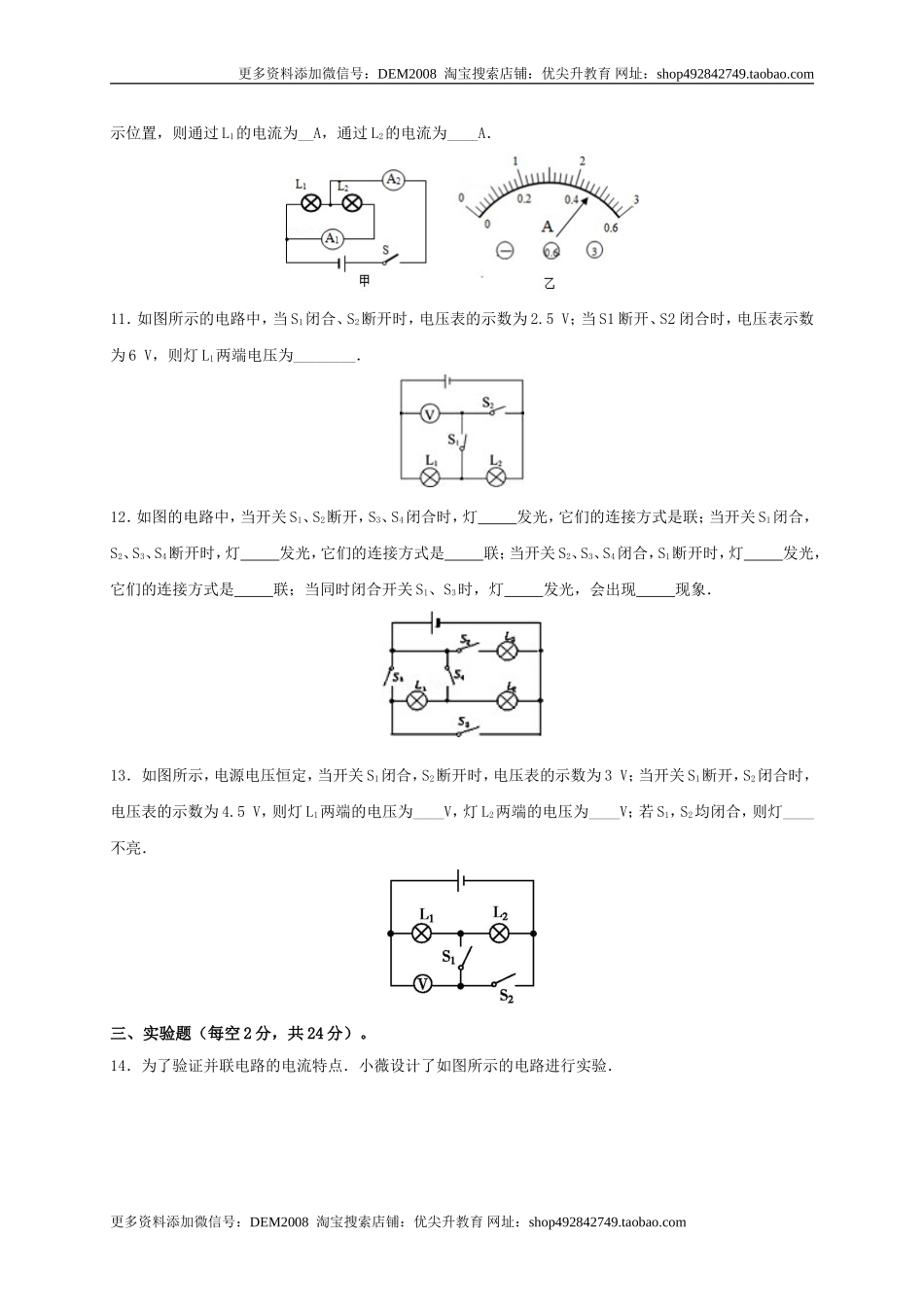

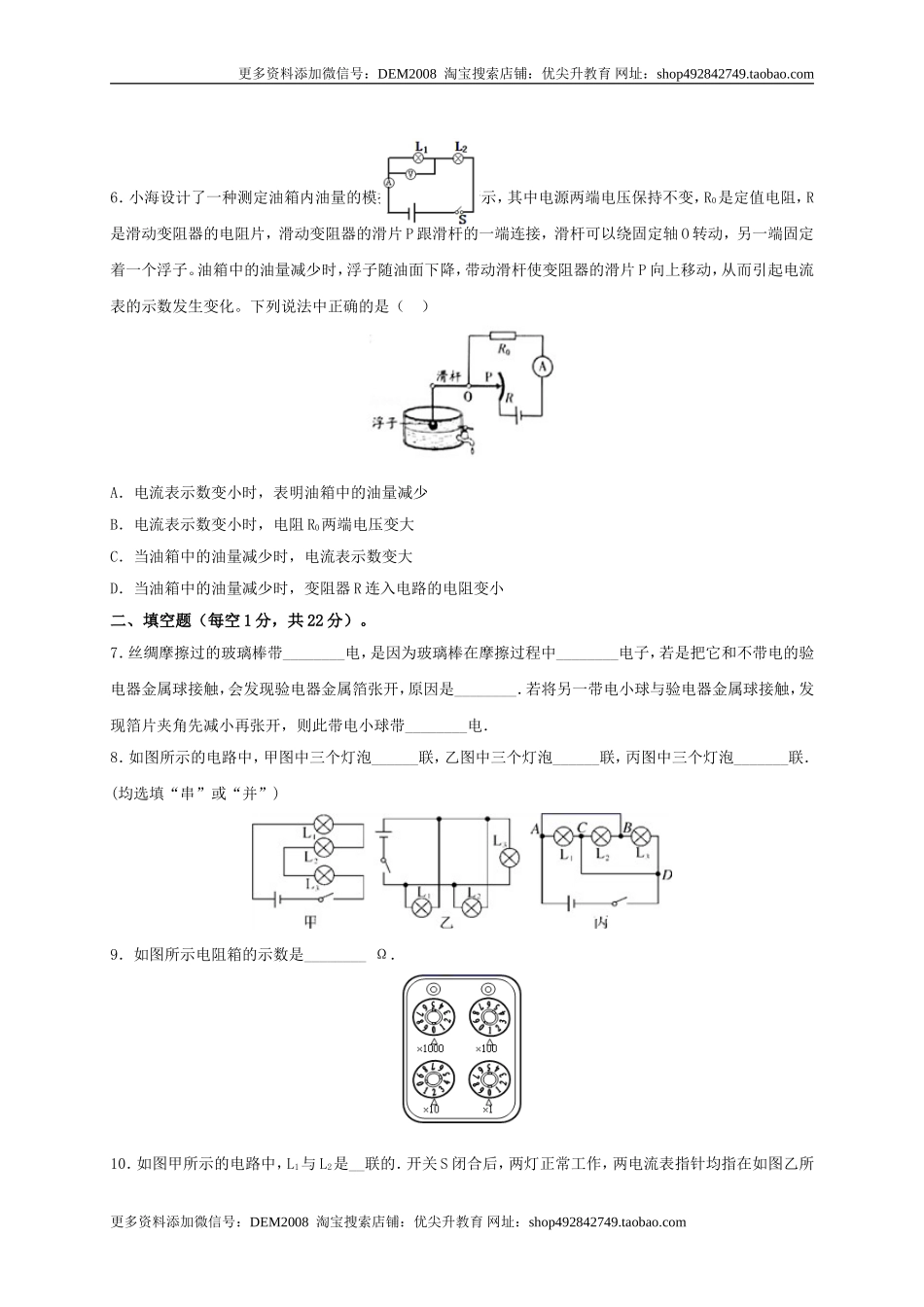

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 九年级物理人教版 月考模拟试卷02 （考试范围：第十五、十六章 考试时间：90分钟 试卷满分：90分） 学校:___________姓名：___________班级：___________考号：___________ 一、单选题（每题3分，共18分）。 1．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ） A． B．C． D． 2．一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ） A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电 3．图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（　　） A． B．C． D． 4．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（ ） A．接点，接点 B．接点，接点 C．接点，接点 D．接点，接点 5．如图所示电路中，电源电压保持不变，闭合开关S.电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能 ( ) A．L1断路 B．L1短路 C．L2断路 D．L2短路 6．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是（ ） A．电流表示数变小时，表明油箱中的油量减少 B．电流表示数变小时，电阻R0两端电压变大 C．当油箱中的油量减少时，电流表示数变大 D．当油箱中的油量减少时，变阻器R连入电路的电阻变小 二、填空题（每空1分，共22分）。 7．丝绸摩擦过的玻璃棒带________电，是因为玻璃棒在摩擦过程中________电子，若是把它和不带电的验电器金属球接触，会发现验电器金属箔张开，原因是________．若将另一带电小球与验电器金属球接触，发现箔片夹角先减小再张开，则此带电小球带________电． 8．如图所示的电路中，甲图中三个灯泡______联，乙图中三个灯泡______联，丙图中三个灯泡_______联．(均选填“串”或“并”) 9．如图所示电阻箱的示数是________ Ω． 10．如图甲所示的电路中，L1与L2是__联的．开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为__A，通过L2的电流为____A． 11．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5 V；当S1断开、S2闭合时，电压表示数为6 V，则灯L1两端电压为________． 12．如图的电路中，当开关S1、S2断开，S3、S4闭合时，灯 发光，它们的连接方式是联；当开关S1闭合，S2、S3、S4断开时，灯 发光，它们的连接方式是 联；当开关S2、S3、S4闭合，S1断开时，灯 发光，它们的连接方式是 联；当同时闭合开关S1、S3时，灯 发光，会出现 现象． 13． 如图所示，电源电压恒定，当开关S1闭合，S2断开时，电压表的示数为3 V；当开关S1断开，S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为____V，灯L2两端的电压为____V；若S1，S2均闭合，则灯____不亮． 三、实验题（每空2分，共24分）。 14．为了验证并联电路的电流特点．小薇设计了如图所示的电路进行实验． （1）在连接电路时，开关应处于________状态． （2）小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：________． （3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出I1=0.5A，I2=________A，I=________A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：________．（写出关系式即可） （4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：________． 15．九年四班的同学们在“探究影响导体电阻大小的因素”实验中，提出了如下猜想： 猜想一：导体电阻的大小跟导体长度有关； 猜想二：导体电阻的大小跟导体的横截面积有关； 猜想三：导体电阻的大小跟导体的材料有关。 为了验证猜想是否正确，老师提供的器材如图1、2所示，其中图2所示的实验板上固定了A、B、C三根完全相同的镍铬合金丝，S表示合金丝的横截面积，l表示合金丝的长度。实验时，将合金丝以某种连接方式接入电路中的M、N之间，记录每次实验电流表示数，分析数据得出结论。请你完成下列内容： （1）为了验证猜想一，同学们首先将合金丝A接入电路，测得的电流为I，然后分别将A、B和A、B、C合金丝_________（选填“串联”或“并联”）接入电路，又做了两次实验，测得的电流为I2和I3，I1>I2>I3，由此得出的结论是_____________________________________________； （2）老师提供的器材________（选填“能”或“不能”）验证猜想二； （3）为了验证猜想三，若同学们选用了合金丝A接入电路，他们还需要两根与A的________、________相同，但________不同的合金丝。 四、作图题（每题4分，共8分）。 16．图中的电路中有一根导线连接错误，要求在错误处打“×”，然后再添加一根导线，使两灯并联连接． 17．在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路． 五、计算题（第18题8分，第19题10分）。 18．如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示。求： （1）L1和L2两端的电压； （2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5A，电流表A2的示数为1.3A，求此时通过L1的电流和L2两端的电压。 19．如图所示，若电源电压为6V，当只闭合S2和S4时电压表的示数为3.8V，求： （1）L1和L2两端的电压各为多少? （2）只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，灯L1和L2通过的电流为多少? （3）若将S1，S2和S3同时闭合会发生什么现象? 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
