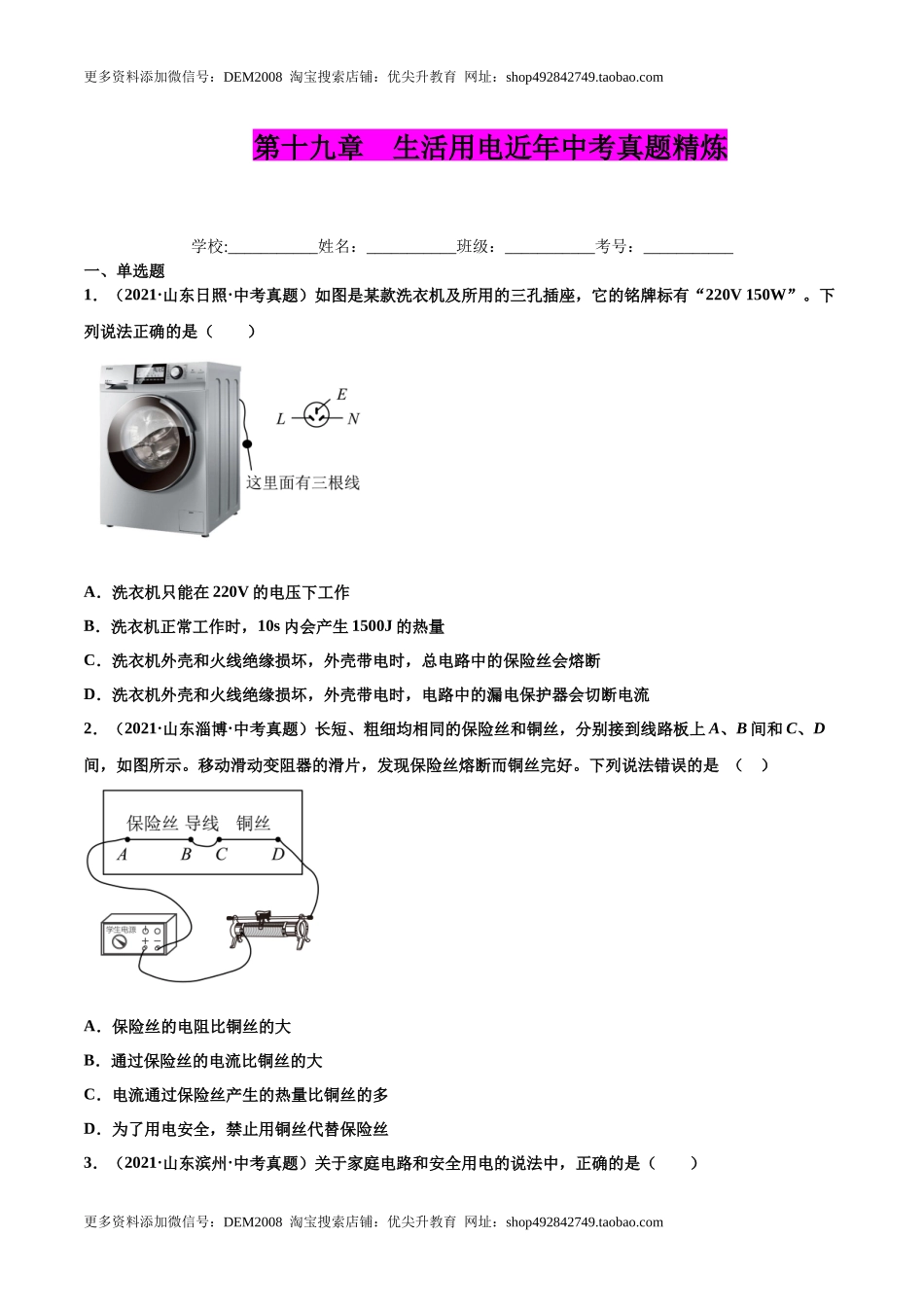

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十九章 生活用电近年中考真题精炼 学校:___________姓名：___________班级：___________考号：___________ 一、单选题 1．（2021·山东日照·中考真题）如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（　　） A．洗衣机只能在220V的电压下工作 B．洗衣机正常工作时，10s内会产生1500J的热量 C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断 D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流 2．（2021·山东淄博·中考真题）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ） A．保险丝的电阻比铜丝的大 B．通过保险丝的电流比铜丝的大 C．电流通过保险丝产生的热量比铜丝的多 D．为了用电安全，禁止用铜丝代替保险丝 3．（2021·山东滨州·中考真题）关于家庭电路和安全用电的说法中，正确的是（　　） A．家庭电路中的空气开关，可以安装在任意位置 B．家庭电路中同时工作的用电器的多少，完全由用户自己决定 C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则 D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全 4．（2021·内蒙古呼和浩特·中考真题）家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（　　） A．甲图：甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电 B．乙图：图中的家庭电路元件的连接顺序是正确的 C．丙图：手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光 D．丁图：当人触电时，应及时切断电源或用干木棒挑开电源线 5．（2021·辽宁辽宁·中考真题）家庭电路的一部分如图甲所示下列说法正确的是（　　） A．图甲中开关和电灯的安装正确 B．图甲中三孔插座的安装合理 C．图甲中电灯和插座是并联的 D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光 6．（2021·广西贺州·中考真题）如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（　　） A．使用测电笔时， 要用指尖抵住上端的金属帽 B．不靠近高压带电体 C．绝缘皮破损的插头也可以使用 D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的 7．（2021·内蒙古赤峰·中考真题）“注意安全，珍爱生命”是日常生活必须有的意识，下列做法中正确的是（　　） A．电冰箱外壳应接地 B．雷雨天在室外使用手机打电话 C．家庭电路中，开关连接火线或零线都可以 D．发生触电事故时，立即用手把触电的人拉开 8．（2021·山东潍坊·中考真题）一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是（　　） A．插座通电后可用湿布擦去表面灰尘 B．插座内可以只接火线和零线 C．手机充电器使用后应与插座断开 D．标有“220V，3000W”的电热水器可使用该插座 9．（2021·湖北随州·中考真题）据媒体根道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10-3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料下列说法正确的是（　　） A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω B．刘强所言的该款碳竿若触碰到220V民用电是安全的 C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿 D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上应该没事儿 10．（2021·四川南充·中考真题）下列关于安全用电常识说法错误的是（　　） A．三脚插头较长的那只脚无用 B．保险装置、插座、家用电器达到使用寿命应及时更换 C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关 D．当家庭电路起火时，应先断开电路再灭火 二、填空题 11．（2021·辽宁阜新·中考真题）家庭电路中，用______检查用电器外壳是否带电；控制照明灯的开关要安装在______线与灯座之间；若电能表规格是600r/（kW·h），3min内转盘转6转，此电路中用电器消耗的电能______J。 12．（2021·上海·中考真题）家用电器的额定电压是______V，电饭煲在工作时，将______转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于______。 三、作图题 13．（2021·广东·中考真题）（1）如图所示，物体A静止在斜面上，画出A所受重力G和支持力FN的示意图； （2）图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则； （3）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。 ①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置； ②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。 四、计算题 14．（2021·陕西·中考真题）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。 （1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线； （2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？ （3）电热丝R1的阻值是多大？ 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
