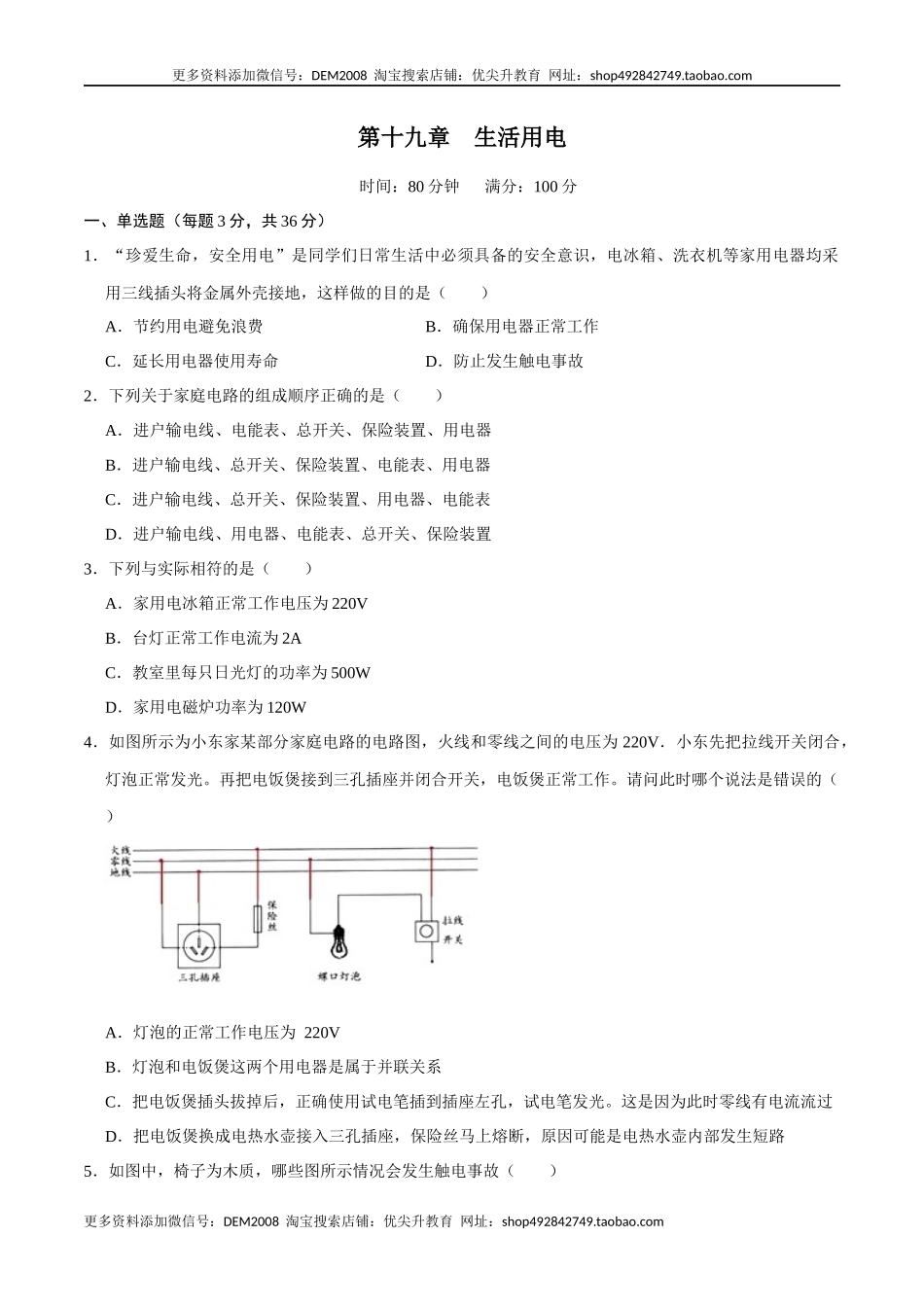

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十九章 生活用电 时间：80分钟 满分：100分 一、单选题（每题3分，共36分） 1．“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识，电冰箱、洗衣机等家用电器均采用三线插头将金属外壳接地，这样做的目的是（　　） A．节约用电避免浪费 B．确保用电器正常工作 C．延长用电器使用寿命 D．防止发生触电事故 2．下列关于家庭电路的组成顺序正确的是（　　） A．进户输电线、电能表、总开关、保险装置、用电器 B．进户输电线、总开关、保险装置、电能表、用电器 C．进户输电线、总开关、保险装置、用电器、电能表 D．进户输电线、用电器、电能表、总开关、保险装置 3．下列与实际相符的是（　　） A．家用电冰箱正常工作电压为220V B．台灯正常工作电流为2A C．教室里每只日光灯的功率为500W D．家用电磁炉功率为120W 4．如图所示为小东家某部分家庭电路的电路图，火线和零线之间的电压为220V．小东先把拉线开关闭合，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的（　　） A．灯泡的正常工作电压为 220V B．灯泡和电饭煲这两个用电器是属于并联关系 C．把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔发光。这是因为此时零线有电流流过 D．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路 5．如图中，椅子为木质，哪些图所示情况会发生触电事故（　　） A．甲与乙 B．甲与丙 C．乙与丙 D．丙与丁 6．如图所示的各种做法中，符合安全用电原则的是（　　） 7．在家庭电路中，当空气开关跳闸，则可能的原因是（　　） ①插头中的两个线头相碰 ②开关中的两个线头相碰 ③电路中增加了大功率的用电器 ④户外输电线火线断了 A．①② B．①③ C．②③ D．③④ 8．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（　　） A．电阻比较大、熔点比较高 B．电阻比较大、熔点比较低 C．电阻比较小、熔点比较高 D．电阻比较小、熔点比较低 9．如图，夏天经常看到一些小鸟站落在110KV的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟仍能安然无恙。下面说法正确的是（　　） A．鸟有耐高压的天性 B．鸟的身体不导电 C．鸟两脚间的电压几乎为零 D．鸟体的电阻极大所以无电流通过 10．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（　　） A．只闭合S、S1时，L0不亮，说明该支路断路 B．只闭合S、S2时，L0正常发光，说明该支路短路 C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常 D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光 11．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是（　　） A．熔丝熔断时，熔丝中的电流大于AB间导线中的电流 B．导致熔丝熔断的原因是电路中电流过大 C．熔丝熔断，但灯泡依然完好 D．用铜丝代替熔丝不符合安全用电的原则 12．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光。下列符合设计要求和安全要求的电路是（　　） A． B． C． D． 二、填空题。（每空1分，共25分） 13．珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中为了防止触电，应将用电器的开关装在　 　线上；带有金属外壳的家用电器，其金属外壳应　 　。 14．我国家庭电路的电压是　 　。如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动。根据你的生活经验，你认为　 　较易损坏，这是因为按动这种开关的　 　较小，按动需要的力较大，墙壁开关应与所控制的电灯　 　联。 15．我国家庭电路的进户线有两条线路，当用试电笔测试时，如果氖管发光，说明所测的线路是 　 线，两条线路之间的电压为 　V。如电路中有一台“220V 1kW”的空调，则正常工作时通过它的电流是 　 A（保留一位小数）。 16．一般情况下，对人体安全的电压不高于 　 　V，家庭电路中火线与零线之间的电压为 　 　V。如图所示的移动插座，其中两孔插座与三孔插座之间是 　 　（串/并）联的，图中的开关与插座之间是 　 　联的。 17．在安装家庭电路时，如果不小心使控制白炽灯的开关内的两根电线相接触，闭合开关后熔丝将　 　（填“会”或“不会”）熔断；如图为小红手拿测电笔检测电路的示意图，其中正确的是图　 　。 18．学习了家庭电路的相关知识，某同学发现在右图所示的电路中，当开关S闭合火线后，电灯L不亮，用测电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电路出现的可能情况： （1）测电笔只在a、d点发光：　 　； （2）测电笔只在b点不发光：　 　； （3）测电笔在a、b、c、d点都发光：　 　。 19．空气开关和漏电保护器都是　 　（选“串联”或“并联”）在电路中，但它们的作用是不同的，当电路中　 　时，空气开关会自动切断电源，俗称跳闸；漏电保护器的作用是当人体直接或间接接触　 　时（选填“火线”、“零线”或“地线”），电流经过人体流入大地，这时漏电保护器就会迅速断开电路，对人体起到保护作用。 20．小红家有一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是 　 　联；如图甲是起保险作用的空气开关，家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸。产生跳闸的原因可能是 　 　或 　 　。图乙是漏电保护器，它 　 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。 三、作图题。（每题3分，共9分） 21．根据安全用电原则将图中的节能灯和开关接入照明电路。 22．如图所示，画出家庭电路的正确连线。要求拉线开关控制灯泡。 23．为了节约能源，宾馆的客房都配有房卡。只有把房卡插入电槽中，房间内的灯和插座才能有电。请连接房间内的简化电路。 四、实验探究题（共17分） 24．（5分）如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。 （1）请根据上述现象在图乙中画出开关、指示灯、插孔与电源线的连接方式。 （2）如图丙所示小明将试电笔放入插座插孔，若家庭电路无任何故障，氖管发光则该插孔连接的是 　 　线；若小明身体电阻约为1×105Ω，试电笔的电阻约为1×106Ω（其它电阻忽略不计）则此时流过小明身体的电流大约为家庭电路中22W灯泡正常工作时电流的　 　倍。 25．（5分）李明在接完如图的电路，闭合开关后发现无论怎样改变动变阻器滑片的位置小灯泡L1都不亮。他想到了家里请来的电工师博在检查电路时所用的“查障器”如图所示，可以检查家庭电路中电路出现的故障。 （1）李明把塑料尺、金属回形针、铅笔芯、橡皮擦分别接在“查障器”的a、b两端，当接入　 　或 　 　时，小灯泡会发光。 （2）李明把“查障器”的a、b端分别接入图1电路的不同位置，得到下表的实验结果。 连接位置 小灯泡 L1两端 滑动变阻 器两端 电流表两端 开关两端 （断开） “查障器”小灯泡 L2的发光情况 不亮 亮 亮 不亮 由上述结果可判断电路的故障是　 　。 （3）小明想用“查障器”检查家中用电器的接地情况。他首先断开家庭电路的总开关把要检查的用电器插头插人三孔插座，再把a端接在用电器的金属外壳上，b端接在地线上，灯亮则表示金属外壳接地良好。依你判断，这种方案　 　（选填“可行”或“不可行”）。 26．（7分）认识短路的危害 设计实验 目的：认识短路的危害 器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、 导线、电流表(演示电流表，0～5 A档) 进行实验 （1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路． （2）当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数． （3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________ A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断 B．电流表的指针无示数，保险丝不会熔断 C．电流表读数稳定不变，灯泡正常发光 D．电流表读数稳定不变，灯泡不亮 分析论证 B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应． 五、计算题（共13分） 27．（6分）如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1＝21欧，R2＝18欧。S打开时，通过R1的电流为2.4A．问当S闭合时， （1）流过A保险丝的电流为多少安？ （2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？ 直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A 0.40 1.5 0.71 3 0.98 4.5 1.26 6 1.58 7.5 1.98 15 28．（7分）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。 （1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线。 （2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？ （3）电热丝R1的阻值是多大？ 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
