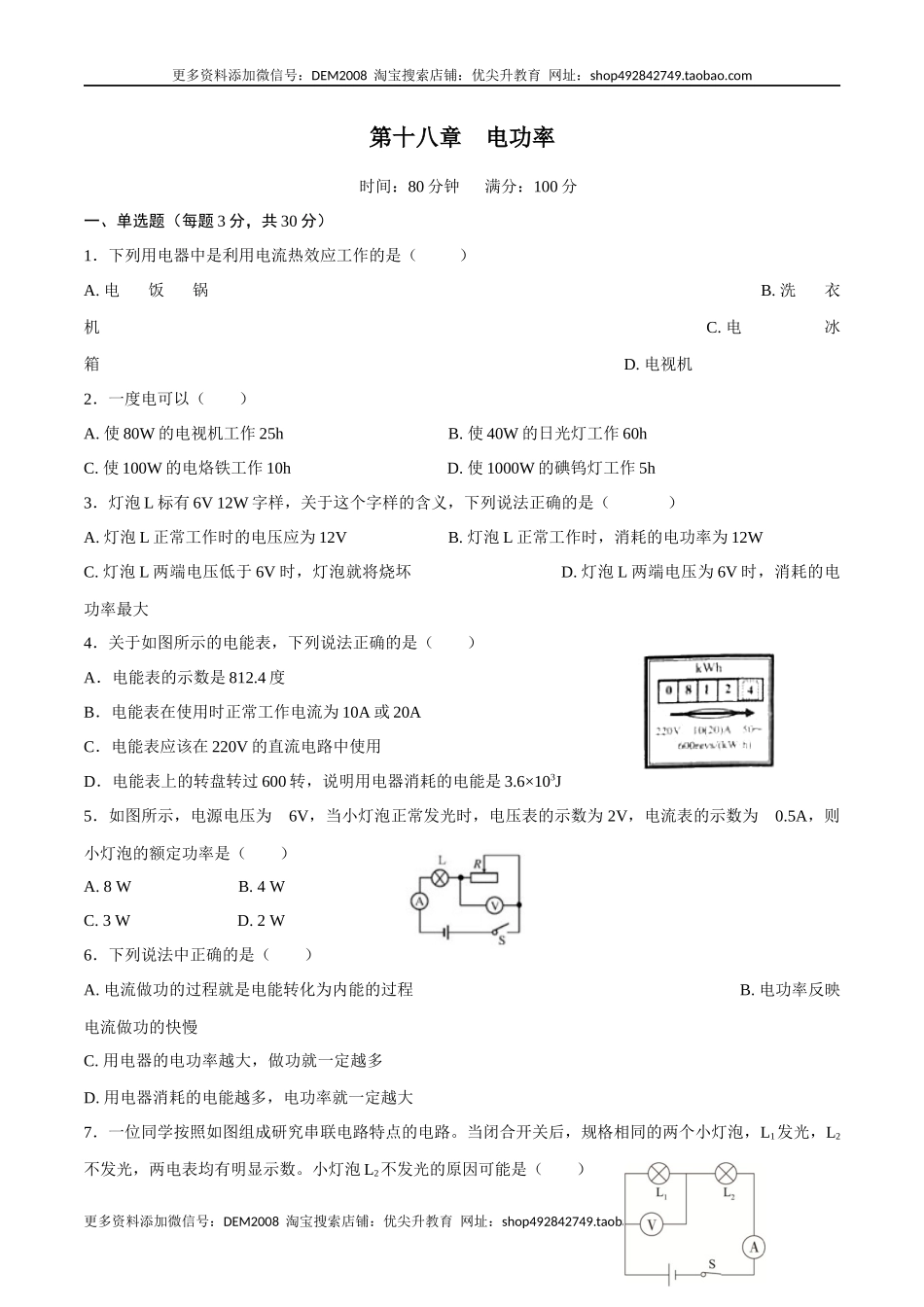

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十八章 电功率 时间：80分钟 满分：100分 一、单选题（每题3分，共30分） 1．下列用电器中是利用电流热效应工作的是（   ） A. 电饭锅                                B. 洗衣机                                C. 电冰箱                                D. 电视机 2．一度电可以（　　） A. 使80W的电视机工作25h                                        B. 使40W的日光灯工作60h                                         C. 使100W的电烙铁工作10h                                      D. 使1000W的碘钨灯工作5h 3．灯泡L标有6V 12W字样，关于这个字样的含义，下列说法正确的是（    ） A. 灯泡L正常工作时的电压应为12V                        B. 灯泡L正常工作时，消耗的电功率为12W C. 灯泡L两端电压低于6V时，灯泡就将烧坏         D. 灯泡L两端电压为6V时，消耗的电功率最大 4．关于如图所示的电能表，下列说法正确的是（　　） A．电能表的示数是812.4度 B．电能表在使用时正常工作电流为10A或20A C．电能表应该在220V的直流电路中使用 D．电能表上的转盘转过600转，说明用电器消耗的电能是3.6×103J 5．如图所示，电源电压为 6V，当小灯泡正常发光时，电压表的示数为2V，电流表的示数为 0.5A，则小灯泡的额定功率是（　　） A. 8 W                          B. 4 W                          C. 3 W                          D. 2 W 6．下列说法中正确的是（　　） A. 电流做功的过程就是电能转化为内能的过程                    B. 电功率反映电流做功的快慢  C. 用电器的电功率越大，做功就一定越多                            D. 用电器消耗的电能越多，电功率就一定越大 7．一位同学按照如图组成研究串联电路特点的电路。当闭合开关后，规格相同的两个小灯泡，L1发光，L2不发光，两电表均有明显示数。小灯泡L2不发光的原因可能是（　　） A. 通过灯L2的电流小                          B. 灯L2消耗的实际功率较小                          C. 灯L2发生了短路 8． 如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如表所示。有关电热水袋，下列说法正确的是（　　） 额定电压 额定加热功率 指示灯功率 袋内充水 自动断电温度 220V 500W ≤0.2W 1kg 65℃ A. 电热水袋的发热效率约为90% B. 红色指示灯L的电阻比发热体R的电阻大得多 C. 若水的初温是15℃，加热10min指示灯就熄灭了，则消耗的电能是2.1×103J D. 为了使用安全，电热水袋使用双重温控开关，也就是把两个温控开关并联起来使用 9．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染，以下分析正确的是（ ） A. 污染指数越小，电压表示数越大 B. 电压表示数为1V时，属于重度污染 C. 污染指数越大，电流中消耗的总功率越小 D. 污染指数为50时，电压表示数为2.5V 10．如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。以下说法错误的是（ ） A. 若酒精气体浓度越大，电压表和电流表示数都越大 B. 定值电阻R1的阻值为20Ω C. 酒精浓度为0时，电路消耗的总功率为0.6W D. 若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W 二、填空题（共29分）。 11．（3分）如图是“探究电流通过导体产生热量与导体电阻关系”的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和相同初温的煤油中，每一烧瓶里各插一支温度计，则闭合开关，经过一段时间，两电阻丝产生热量的多少是通过________反映出来的；采用这种连接方式的目的是 。 12．（3分）教室里装有12盏日光灯，这些灯是________（串联/并联）的，若每盏灯都标有“220V 40W”字样，12盏灯正常工作10h，消耗的电能为________ kW•h． 13．（3分）焦耳定律：电流通过导体时，通电导体产生的热量，跟________成正比，跟________成正比，跟________成正比。 14．（4分）如图所示，是某种电热器的电路图，电源电压220V，R1、R2的阻值分别为11Ω、22Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个档位的转换，电热器在低温工作时的电功率是________W，在高温档工作1min产生的热量是________J。 15．（4分）课外实践活动中，小明仔细观察了家中的电能表，表盘信息如图所示，电能表的示数为 ______ kW•h．若一段时间内指示灯闪烁了320次，用电器消耗的电能为 ______ J．该电能表接到电压为380V的电路中 ______ （填“能”或“不能”）正常工作． 16．（4分）有两个电阻，R1=4Ω，R2=6Ω，如果把它们串联在电路中，通过它们的电流做功分别为W1、W2，则W1：W2=　 　，若把它们并联在电路中通过它们的电流做功功率分别为P1、P2，则P1：P2=　 　。 17．（4分）如图所示是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，定值电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则电动机消耗的功率为______W，通电1min定值电阻R上产生的热量______J． 18．（4分）如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按乙图所示接入电路中，只闭合开关S，小灯光的实际功率为1W；再闭合开关S1，电流表示数将　 　（选填“变大”“变小”“不变”），此时电路消耗的总功率为　 　 W。 三、实验题（共27分）。 19．（8分）小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样： （1）请用笔画线代替导线，将图中的实物电路连接完整 （2）闭合开关前，应将滑动变阻器的滑片移到最________ 端（选填“左”或“右”）．闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数．若电路中仅有一处故障，这个故障可能是：________  （3）排除故障后继续实验，小华进行了4次测量，并将有关数据及现象 记录在表格中．在笫1次实验中小灯泡不亮的取因是：________  （4）分析表中信息，可知小灯泡的额定功率为________ W．实验得出的结论是：小灯泡的实际电功率________ ，灯泡越亮 物理量次数 电压U/V 电流I/A 实际电功率P/W 小灯泡亮度 1 0.5 0.12 0.06 不亮 2 1.5 0.20 0.30 偏暗 3 2.5 0.30 正常 4 2.8 0.32 0.90 更亮 20．（11分）在探究“影响电流热效应的因素”实验中： （1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较　 　，来判断相同时间内不同电流产生的热量多少。下面的探究实例中，也是采用这种研究方法的是　 　。 A．探究电流与电压、电阻的关系 B．用总电阻表示同一段电路中串联的两个电阻 C．在探究影响动能大小因素的实验中，小车动能的大小通过木块移动的距离来比较。 实验中烧瓶内液体小明选择了煤油而不是水，这样选择的理由是　 　。 （2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小。重复上述操作，获得第二组数据（见表）。 实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃ 1 0.3 30 10 1.5 2 0.6 30 10 6.0 由此得出：同一导体，在通电时间相等时，电流　 　，其产生的热量 　。 （3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中　 　（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻　 　（选填“串联”或“并联”）．（本题中，三个烧瓶中的液体质量相等） （4）小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中　 　（选填“A”或“B”）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成　 　。水和煤油吸热的多少是通过　 　 （选填“温度计示数”或“加热时间”）来反映的。 21．（8分）在“测量小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。 （1）①为了能够顺利完成实验探究，应选用________（“10Ω 0.5A”/“50Ω 0.5A”）规格的滑动变阻器。 ②请用笔画线代替导线将实物电路图连接完整________； （2）电路连接完整后，闭合开关发现灯泡不亮，电流表和电压表均无示数，为了迅速找出故障，他不应该首先检查的是       。 A. 滑动变阻器是否接触不良                                    B. 开关是否接触不良 C. 电流表接线柱是否接触不良                                D. 电压表接线柱是否接触不良 （3）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是________    V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________（选填“A”或“B”）端移动。 （4）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示），分析图象可知：小灯泡的额定功率为________W；当电压表的示数增大时，电压表与电流表的示数之比________。（选填“变大”、“变小”或“不变”）。 （5）小华打算增加两只开关和一个阻值为 10Ω 的电阻R0 ， 只用一只电表来测量小灯泡的额定功率。方案一和方案二是小华设计的两种不同方案的电路图，则以下判断正确的是       。 A. 两种方案都可行                                                  B. 两种方案都不可行 C. 方案一可行，方案二不可行                              D. 方案一不可行，方案二可行 四、计算题。（共14分） 22．（6分）储水式电热水器具有安全、热效率高等优点，深受人们的喜爱．如图所示是其铭牌，当热水器中按额定容量储满15℃的水时，请计算： （1）将水加热到设定的最高温度时水吸收的热量 （2）热水器正常工作，将水加热到设定的最高温度所需的时间．[水的比热容c=4.2×103J/（kg•℃）]． 23．（8分）某保温电热水壶电路如下图所示，S是温控开关，R1为加热器。当开关S接到a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W．（不考虑温度对电阻阻值的影响），求： （1）加热电阻R1的阻值是多大？ （2）在保温状态下，通过电阻R2的电流是多少？ （3）电阻R2的阻值是多大？ 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
