第二十章电与磁【章节提升检测】—（人教版）（原卷版）.docx

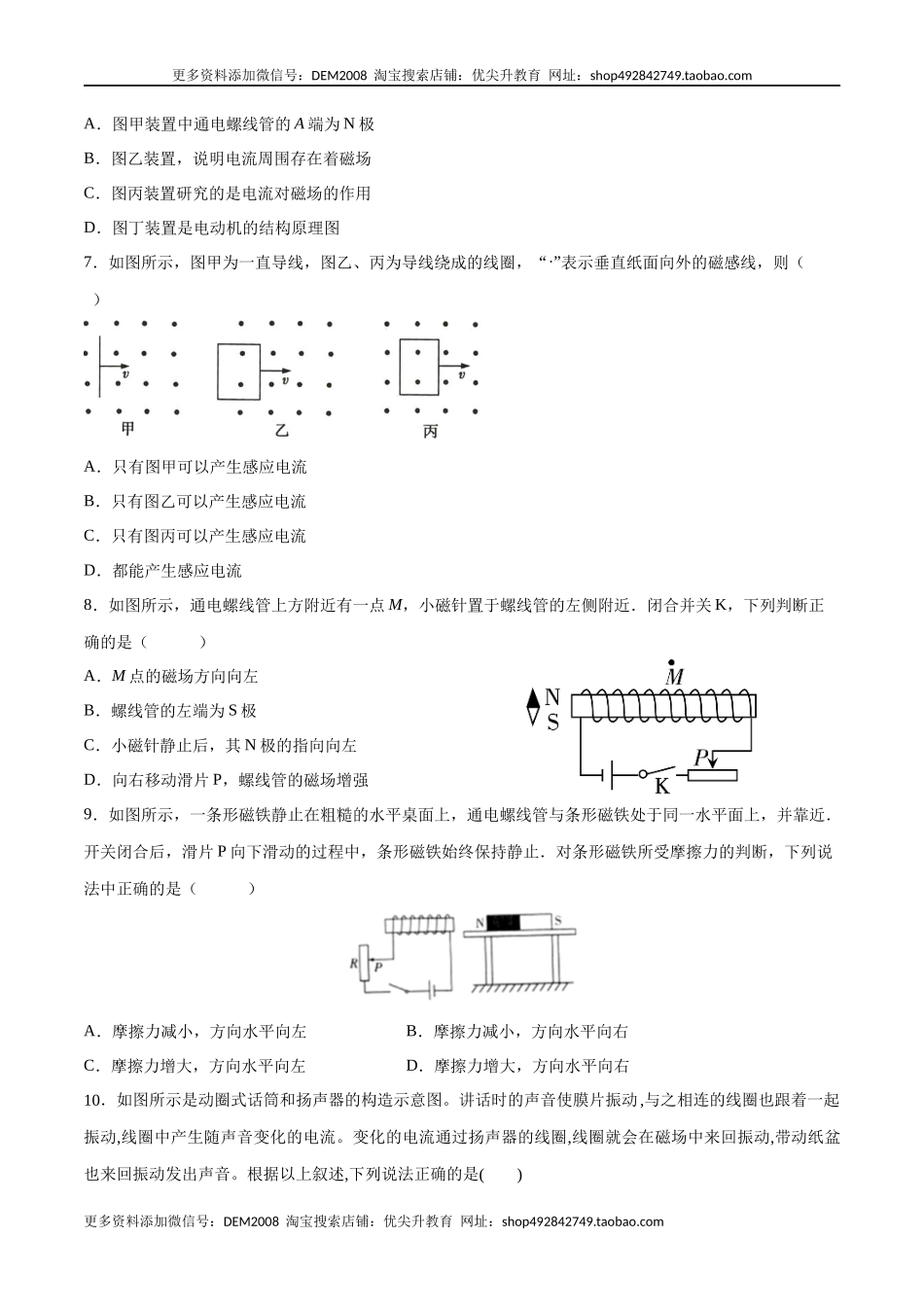

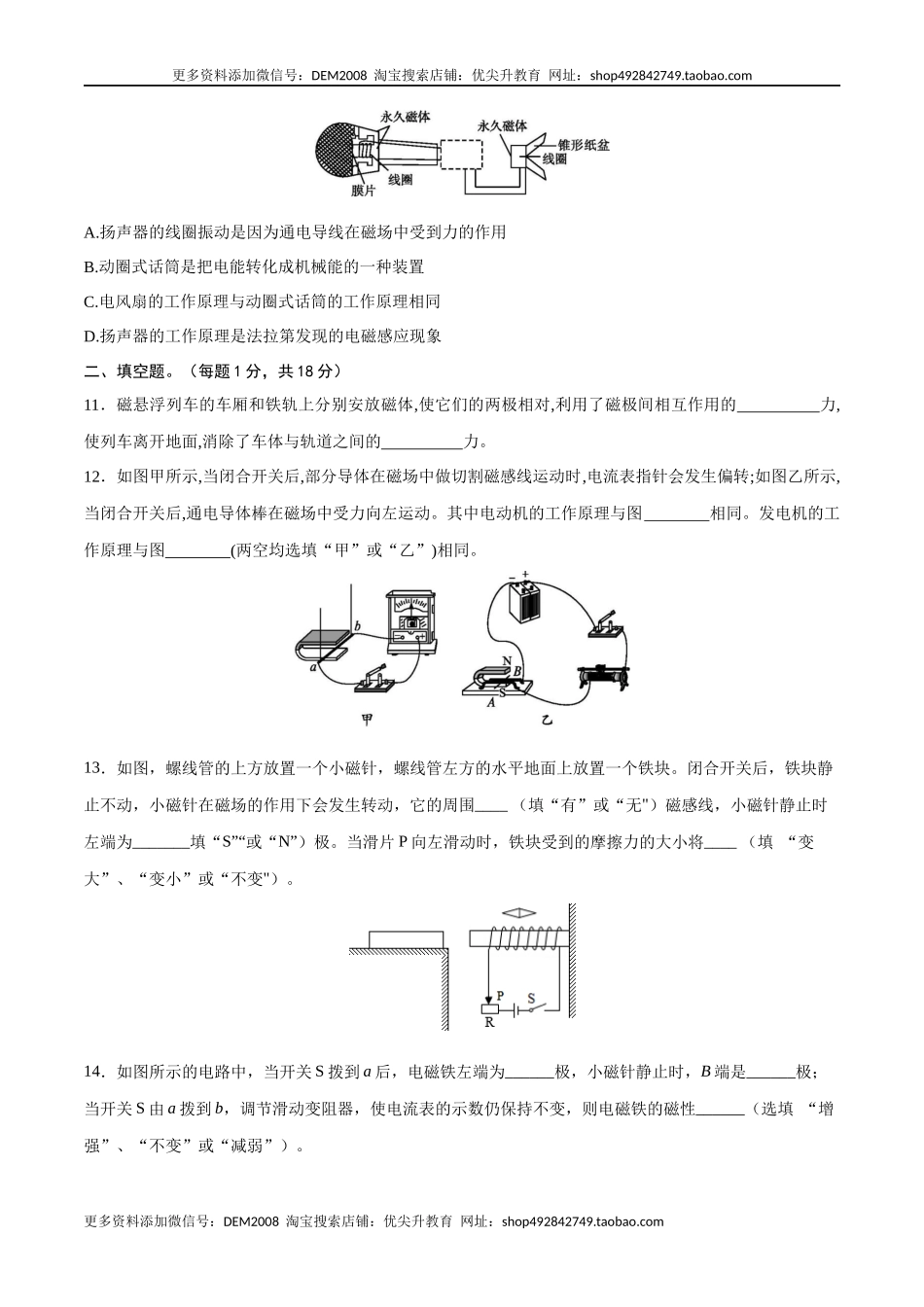

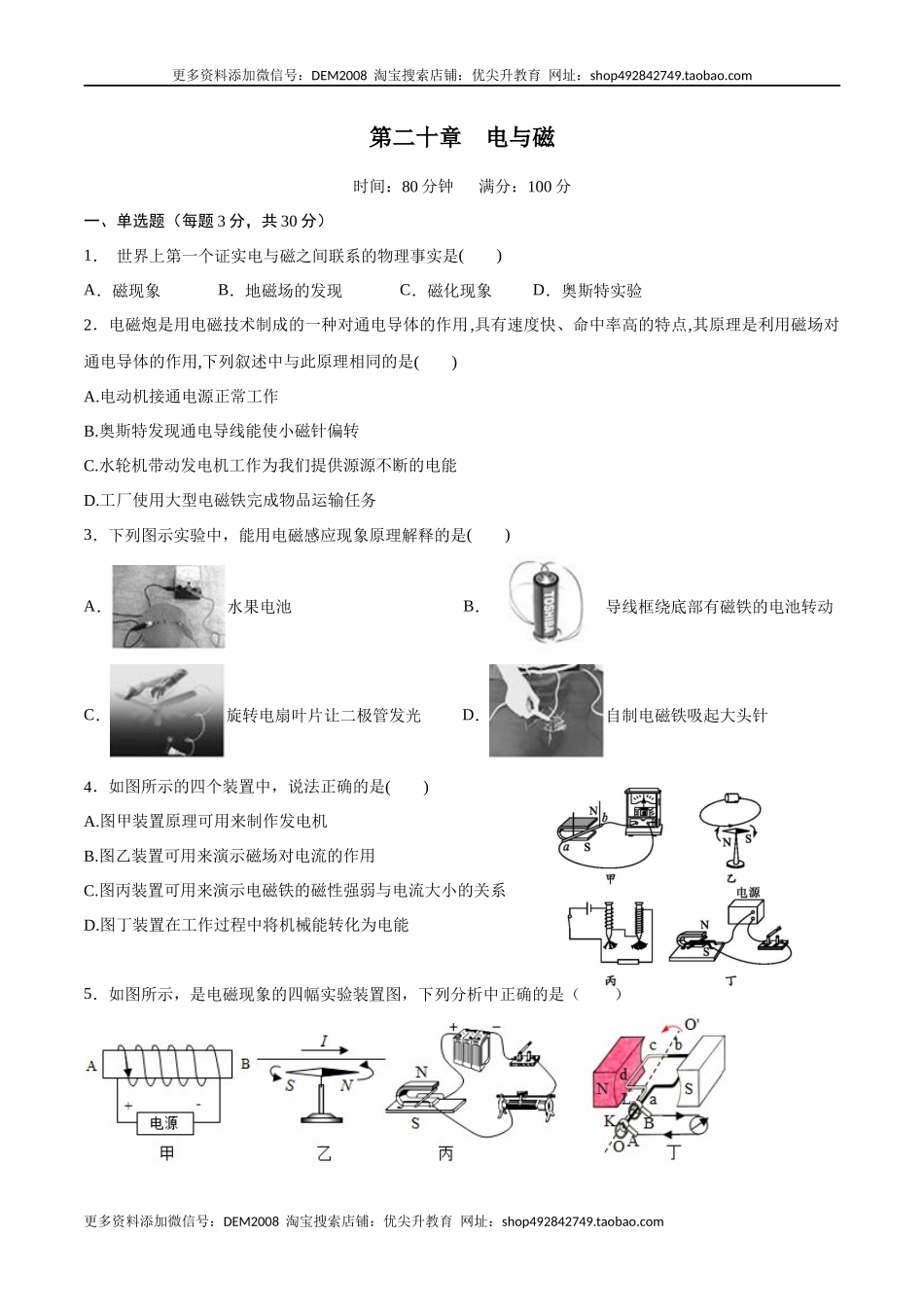

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第二十章 电与磁 时间：80分钟 满分：100分 一、单选题（每题3分，共30分） 1． 世界上第一个证实电与磁之间联系的物理事实是(　　) A．磁现象 B．地磁场的发现 C．磁化现象 D．奥斯特实验 2．电磁炮是用电磁技术制成的一种对通电导体的作用,具有速度快、命中率高的特点,其原理是利用磁场对通电导体的作用,下列叙述中与此原理相同的是(　　) A.电动机接通电源正常工作 B.奥斯特发现通电导线能使小磁针偏转 C.水轮机带动发电机工作为我们提供源源不断的电能 D.工厂使用大型电磁铁完成物品运输任务 3．下列图示实验中，能用电磁感应现象原理解释的是(　　) A．水果电池 B．导线框绕底部有磁铁的电池转动 C．旋转电扇叶片让二极管发光 D．自制电磁铁吸起大头针 4．如图所示的四个装置中，说法正确的是(　　) A.图甲装置原理可用来制作发电机 B.图乙装置可用来演示磁场对电流的作用 C.图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系 D.图丁装置在工作过程中将机械能转化为电能 5．如图所示，是电磁现象的四幅实验装置图，下列分析中正确的是（　　） A．图甲装置中通电螺线管的A端为N极 B．图乙装置，说明电流周围存在着磁场 C．图丙装置研究的是电流对磁场的作用 D．图丁装置是电动机的结构原理图 7．如图所示，图甲为一直导线，图乙、丙为导线绕成的线圈，“·”表示垂直纸面向外的磁感线，则（ ） A．只有图甲可以产生感应电流 B．只有图乙可以产生感应电流 C．只有图丙可以产生感应电流 D．都能产生感应电流 8．如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近．闭合并关K，下列判断正确的是（ ） A．M点的磁场方向向左 B．螺线管的左端为S极 C．小磁针静止后，其N极的指向向左 D．向右移动滑片P，螺线管的磁场增强 9．如图所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁铁处于同一水平面上，并靠近．开关闭合后，滑片P向下滑动的过程中，条形磁铁始终保持静止．对条形磁铁所受摩擦力的判断，下列说法中正确的是（ ） A．摩擦力减小，方向水平向左 B．摩擦力减小，方向水平向右 C．摩擦力增大，方向水平向左 D．摩擦力增大，方向水平向右 10．如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动,与之相连的线圈也跟着一起振动,线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈,线圈就会在磁场中来回振动,带动纸盆也来回振动发出声音。根据以上叙述,下列说法正确的是(　　) A.扬声器的线圈振动是因为通电导线在磁场中受到力的作用 B.动圈式话筒是把电能转化成机械能的一种装置 C.电风扇的工作原理与动圈式话筒的工作原理相同 D.扬声器的工作原理是法拉第发现的电磁感应现象 二、填空题。（每题1分，共18分） 11．磁悬浮列车的车厢和铁轨上分别安放磁体,使它们的两极相对,利用了磁极间相互作用的　　　　　力,使列车离开地面,消除了车体与轨道之间的　　　　　力。  12．如图甲所示,当闭合开关后,部分导体在磁场中做切割磁感线运动时,电流表指针会发生偏转;如图乙所示,当闭合开关后,通电导体棒在磁场中受力向左运动。其中电动机的工作原理与图　　　　相同。发电机的工作原理与图　　　　(两空均选填“甲”或“乙”)相同。  13．如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围____ （填“有”或“无"）磁感线，小磁针静止时左端为_______填“S”“或“N”）极。当滑片P向左滑动时，铁块受到的摩擦力的大小将____ （填 “变大”、“变小”或“不变"）。 14．如图所示的电路中，当开关S拨到a后，电磁铁左端为______极，小磁针静止时，B端是______极；当开关S由a拨到b，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性______（选填 “增强”、“不变”或“减弱”）。 15．如图，R为热敏电阻，其阻值随温度的升高而减小，用此热敏电阻和电磁继电器组成的一个简单恒温箱控制电路，当线圈中的电流达到一设定值时，衔铁被吸合，加热器停止工作，实现温控。 （1）恒温箱内的加热器应该接在______（AB/CD）之间； （2）如果将滑动变阻器R'向左移动少许，恒温箱内的恒定温度将_______（升高/降低）。 16．如图所示是电动机的工作原理图,如果实现线圈平稳、连续不停地转动,需要安装一个叫　　　　　　的元件,安装上此元件后,若把图中的电源换成小灯泡,快速转动线圈,小灯泡会发光,这是利用了　　　　　　　　原理。  16．如甲、乙两图所示,能说明电动机工作原理的是图　　　　,如图丙所示,在电磁铁正上方用弹簧挂着一条形磁铁,当开关S闭合后,在滑片P由b端向a端滑动过程中,弹簧长度　　　　(选填“变长”或“缩短”)。  17．扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。当线圈中通过变化电流时，线圈受到变化的________力作用，从而带动与线圈相连的纸盒振动，于是扬声器就发出了声音，扬声器从原理上与________大致相同（选填“电动机”或“发电机”）。 三、作图题（每题3分，共9分） 18．标出如图所示电磁铁的N、S极及电源的正、负极。 19．如图所示,根据图中信息,标出通电螺线管的N极、磁感线方向和电源的正极。 20．如图,在螺线管上方用弹簧悬挂一根条形磁铁。闭合开关S后,弹簧的伸长量减小,请在图中括号内分别标出螺线管A的N、S极和电源的+、-极。 四、实验题（27分） 21．（8分）小明在探究“怎样产生感应电流”的实验中,用导线将金属棒、开关、灵敏电流计连接成如图所示的电路。请你参与探究并回答下列问题; （1）悬挂金属棒静置于U形磁铁的磁场中,此时两极正对区域磁感线的箭头方向是竖直向　　　　(选填“上”或“下”)。  （2）灵敏电流计的作用是用来检测　　　　　　　　的。若闭合开关后并未发现电流计指针偏转,经检查器材均完好,各器材间连接无误,那么接下来你认为最应该关注的器材是　　　　　　。  （3）小明认为是原来磁铁的磁性太弱所致,他提出更换磁性更强的磁铁,就在他移动原磁铁时,你发现电流计的指针出现了晃动,你认为接下来最应该做什么来找到让电流计指针偏转的原因　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　。(仅写出最应该进行的一步操作)  （4）就根据上述探究过程,小明就说:“我们找到产生感应电流的秘密了!”此时你对小明的“成果发布”作何评价? 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。  22．（12分）如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路｡ （1）该实验中，灵敏电流计的作用是______､______｡ （2）确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转｡其主要原因可能是______､______｡ （3）在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知，闭合电路的一部分导体在磁场中做______运动时，电路中会产生感应电流。 实验序号 磁体(磁极)放置方式 导体AB运动情况 电流计指针偏转情况 1 上N下S 静止 不偏转 2 竖直向上运动 不偏转 3 竖直向下运动 不偏转 4 上N下S 向左运动 向右偏转 5 向右运动 向左偏转 6 上S下N 向左运动 向左偏转 7 向右运动 向右偏转 （4）比较第4、5（或6、7）次实验可以得出 ｡ （5）在此实验过程中，能量转化情况是______｡利用这一原理，人们在生产生活中制成了______｡ 23．（7分）在研究“磁场对通电导体的作用”的实验中： （1）如图甲所示，把金属杆ab放在磁场里，闭合开关，观察到金属杆ab向右运动，利用此现象原理人们制成了______（选填“电动机”或“发电机”）； （2）改变磁场方向或电流方向，观察到的实验现象记录在表格中。分析第______（填实验序号）次数据可知，通电金属杆在磁场中受力方向与磁场方向有关；分析第1与3或2与4次数据可知______； （3）如图乙所示，闭合开关，让金属杆cd做切割磁感线运动，此时金属杆ab______（选填“会”或“不会”）受到力的作用。 实验序号 1 2 3 4 磁场方向 向下 向上 向下 向上 电流方向 b----a b----a a----b a----b ab运动方向 右 左 左 右 五、阅读理解题（每空2分，共16分） 24．阅读以下材料，回答问题． 指南针是我国古代的四大发明之一．司南是春秋战国时期发明的一种指南针，如图甲所示，它由青铜盘和磁勺组成，磁勺放置在光滑青铜盘的中心，可以自由转动．古文《论衡·是应篇》中记载：“司南之杓，投之于地，其柢指南”．司南的作用，放在地上，它的勺柄静止时指向南方．磁勺能够指示方向，是利用了地磁场对磁勺的作用 （1）若假想地磁场是由地球内部一块大磁铁产生的，图乙和丙所示的两个示意图中，能合理描述这块大磁铁的是______． （2）司南的勺柄应为该磁体的____(选填“N”或“S”)极． （3）某物理研究所尝试利用一块天然磁石制作一具“司南”，图丁所示为天然磁石的磁感线分布情况，则应将磁石的______(选填“A”、“B”、“C”或“D”)处打磨成勺柄． （4）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平自由转动直至最终静止，但磁勺勺柄总不能正确指南．将粗糙木盘换成较光滑的青铜盘才略有改善．这是因为磁勺和盘子之间的______影响了实验效果． 25．阅读《直流输电和交流输电》 直流输电和交流输电 “直流电”(简称DC)是大小和方向都不变的电流．实验室里常用的干电池形成的电流就是直流电流．交流电(简称AC)的电流方向随时间作周期性变化．我们常见的电灯、电动机等用的电都是交流电． 输电过程中，要输送较大的电功率，可以增大电流，也可以增大电压(根据电功率公式)．而电流愈大，输电线路发热就愈厉害，损失的功率就愈多，因而输电时通常采用增大电压的方法．交流电可以方便地通过变压器升高和降低电压，这给配送电能带来极大的方便，这也是交流电与直流电相比所具有的独特优势．我国使用的交流电，一般频率是50 Hz，意思就是 1 s内完成周期性(完全重复)性变化的次数为50次．交流输电要求所有的 发电机保持同步运行并且有足够稳定性，这不易解决，但直流输电在这方面具有调节快速，运行可靠的优势． 随着科学的发展，为了解决交流输电存在的问题，寻求更合理的输电方式，人们现在开始尝试采用直流超高压输电．发电站发出的电和用户用的电仍然是交流电，只是在远距离输电中，采用换流设备，把交流高压变成直流高压进行输电． 根据上述材料回答问题． （1）骑自行车时，左脚踏脚蹬的运动可以看做是周期性运动，假如某人骑自行车时左脚踏着脚蹬在1s内转了2圈，则他左脚运动的频率为______Hz. （2）未来会采用________输电，其优点是__________________．(写出一条即可) 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
