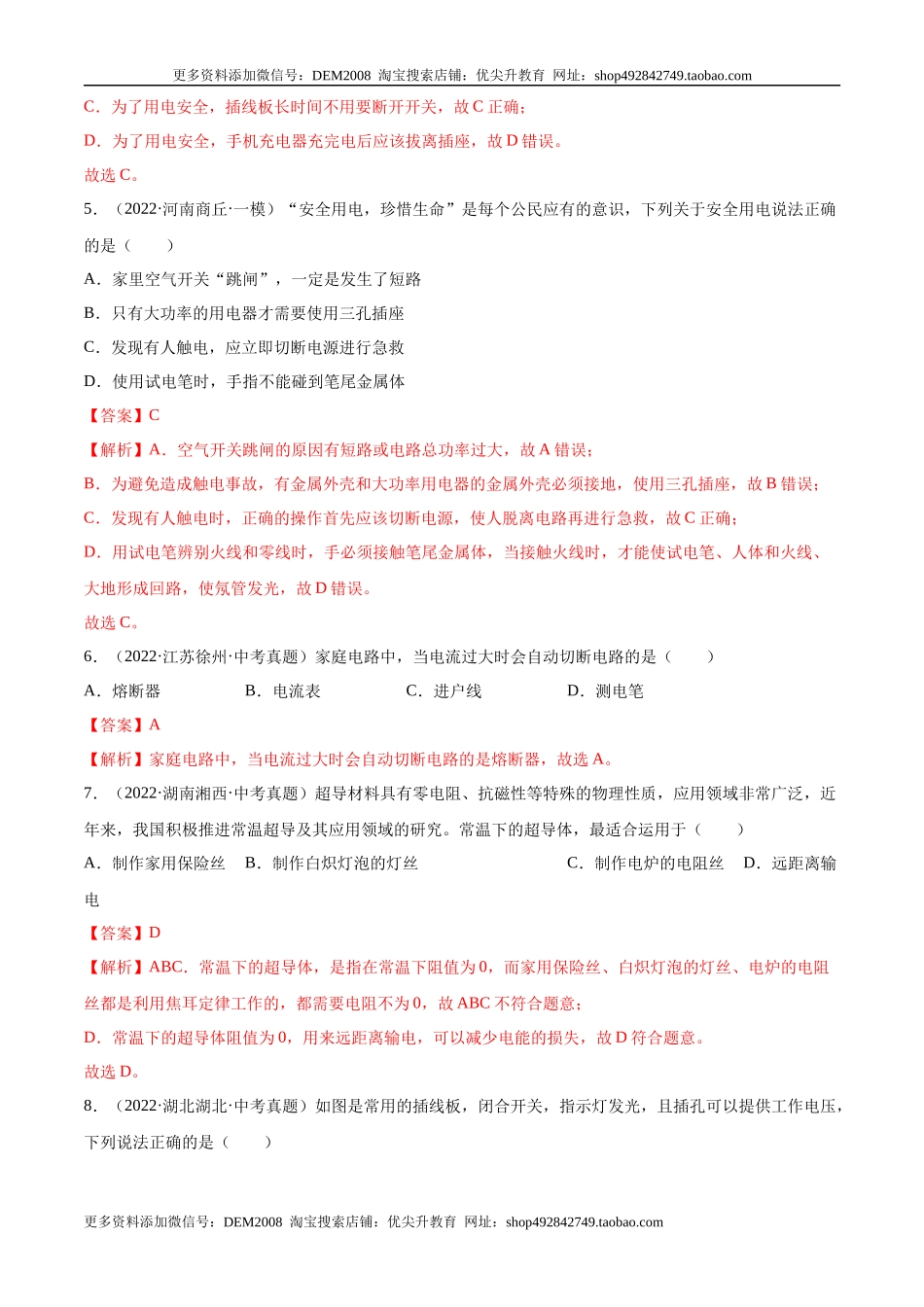

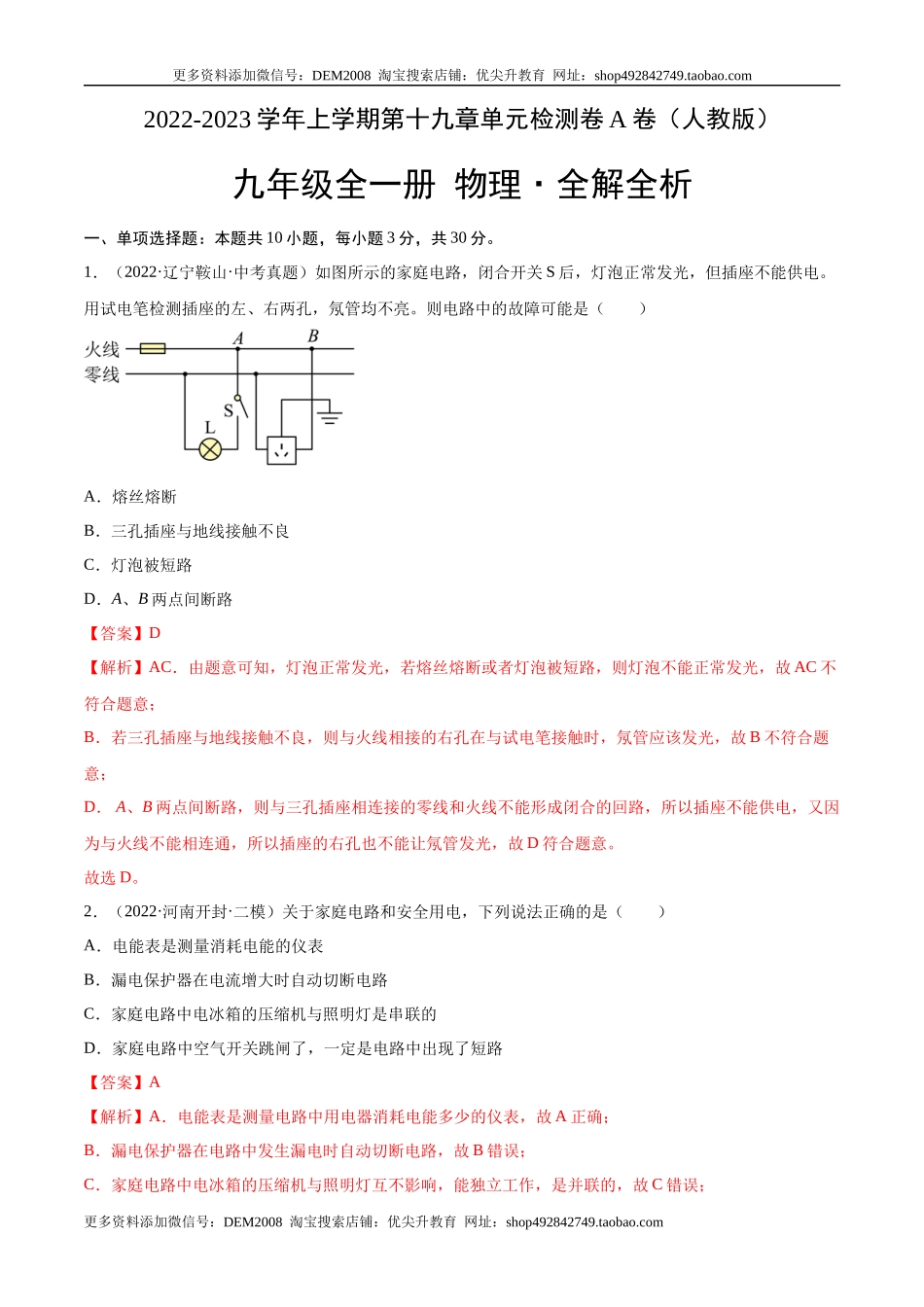

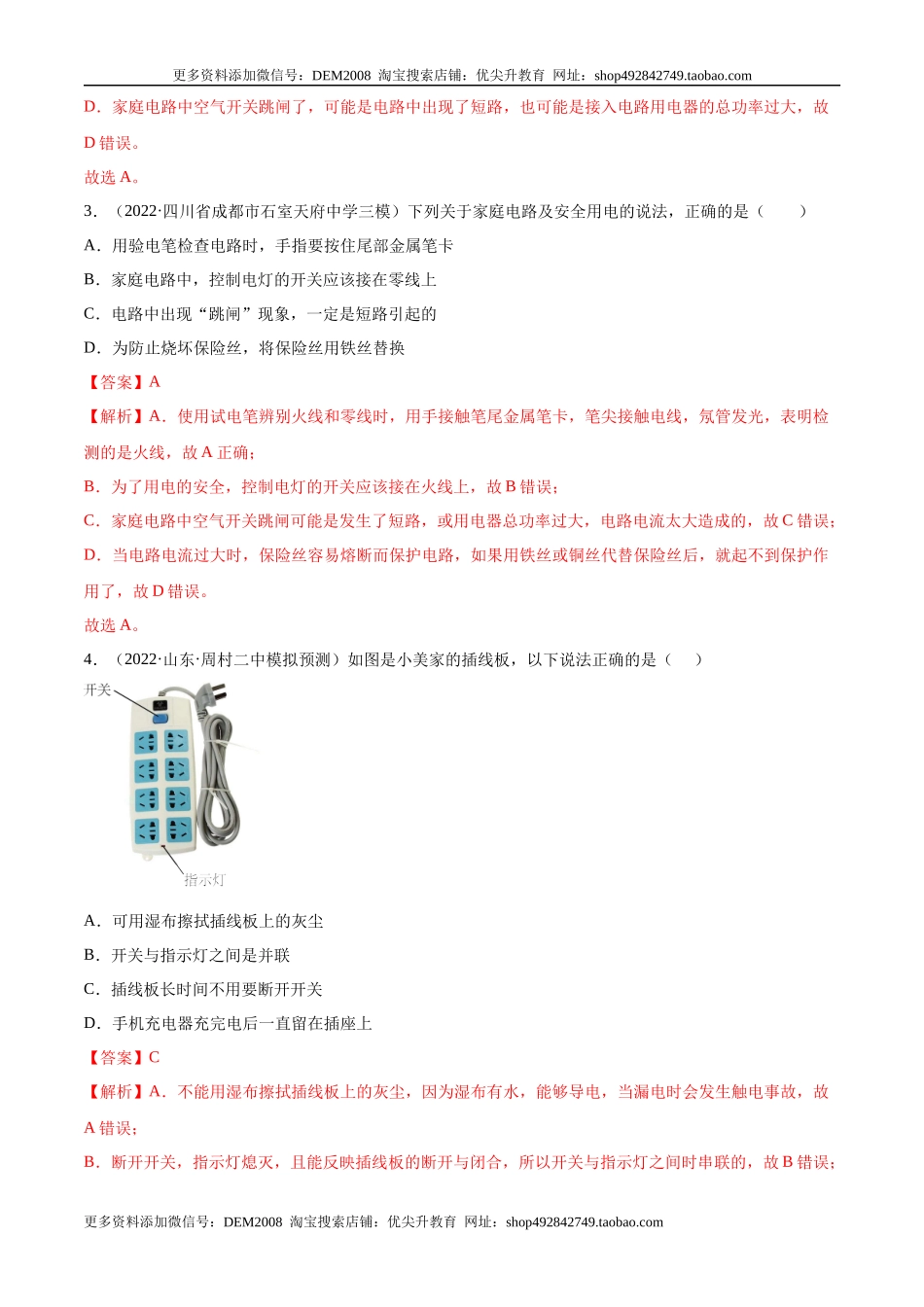

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023学年上学期第十九章单元检测卷A卷（人教版） 九年级全一册 物理·全解全析 一、单项选择题：本题共10小题，每小题3分，共30分。 1．（2022·辽宁鞍山·中考真题）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（　　） A．熔丝熔断 B．三孔插座与地线接触不良 C．灯泡被短路 D．A、B两点间断路 【答案】D 【解析】AC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故AC不符合题意； B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故B不符合题意； D． A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。 故选D。 2．（2022·河南开封·二模）关于家庭电路和安全用电，下列说法正确的是（　　） A．电能表是测量消耗电能的仪表 B．漏电保护器在电流增大时自动切断电路 C．家庭电路中电冰箱的压缩机与照明灯是串联的 D．家庭电路中空气开关跳闸了，一定是电路中出现了短路 【答案】A 【解析】A．电能表是测量电路中用电器消耗电能多少的仪表，故A正确； B．漏电保护器在电路中发生漏电时自动切断电路，故B错误； C．家庭电路中电冰箱的压缩机与照明灯互不影响，能独立工作，是并联的，故C错误； D．家庭电路中空气开关跳闸了，可能是电路中出现了短路，也可能是接入电路用电器的总功率过大，故D错误。 故选A。 3．（2022·四川省成都市石室天府中学三模）下列关于家庭电路及安全用电的说法，正确的是（　　） A．用验电笔检查电路时，手指要按住尾部金属笔卡 B．家庭电路中，控制电灯的开关应该接在零线上 C．电路中出现“跳闸”现象，一定是短路引起的 D．为防止烧坏保险丝，将保险丝用铁丝替换 【答案】A 【解析】A．使用试电笔辨别火线和零线时，用手接触笔尾金属笔卡，笔尖接触电线，氖管发光，表明检测的是火线，故A正确； B．为了用电的安全，控制电灯的开关应该接在火线上，故B错误； C．家庭电路中空气开关跳闸可能是发生了短路，或用电器总功率过大，电路电流太大造成的，故C错误； D．当电路电流过大时，保险丝容易熔断而保护电路，如果用铁丝或铜丝代替保险丝后，就起不到保护作用了，故D错误。 故选A。 4．（2022·山东·周村二中模拟预测）如图是小美家的插线板，以下说法正确的是（     ） A．可用湿布擦拭插线板上的灰尘 B．开关与指示灯之间是并联 C．插线板长时间不用要断开开关 D．手机充电器充完电后一直留在插座上 【答案】C 【解析】A．不能用湿布擦拭插线板上的灰尘，因为湿布有水，能够导电，当漏电时会发生触电事故，故A错误； B．断开开关，指示灯熄灭，且能反映插线板的断开与闭合，所以开关与指示灯之间时串联的，故B错误； C．为了用电安全，插线板长时间不用要断开开关，故C正确； D．为了用电安全，手机充电器充完电后应该拔离插座，故D错误。 故选C。 5．（2022·河南商丘·一模）“安全用电，珍惜生命”是每个公民应有的意识，下列关于安全用电说法正确的是（　　） A．家里空气开关“跳闸”，一定是发生了短路 B．只有大功率的用电器才需要使用三孔插座 C．发现有人触电，应立即切断电源进行急救 D．使用试电笔时，手指不能碰到笔尾金属体 【答案】C 【解析】A．空气开关跳闸的原因有短路或电路总功率过大，故A错误； B．为避免造成触电事故，有金属外壳和大功率用电器的金属外壳必须接地，使用三孔插座，故B错误； C．发现有人触电时，正确的操作首先应该切断电源，使人脱离电路再进行急救，故C正确； D．用试电笔辨别火线和零线时，手必须接触笔尾金属体，当接触火线时，才能使试电笔、人体和火线、大地形成回路，使氖管发光，故D错误。 故选C。 6．（2022·江苏徐州·中考真题）家庭电路中，当电流过大时会自动切断电路的是（　　） A．熔断器 B．电流表 C．进户线 D．测电笔 【答案】A 【解析】家庭电路中，当电流过大时会自动切断电路的是熔断器，故选A。 7．（2022·湖南湘西·中考真题）超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛，近年来，我国积极推进常温超导及其应用领域的研究。常温下的超导体，最适合运用于（　　） A．制作家用保险丝 B．制作白炽灯泡的灯丝 C．制作电炉的电阻丝 D．远距离输电 【答案】D 【解析】ABC．常温下的超导体，是指在常温下阻值为0，而家用保险丝、白炽灯泡的灯丝、电炉的电阻丝都是利用焦耳定律工作的，都需要电阻不为0，故ABC不符合题意； D．常温下的超导体阻值为0，用来远距离输电，可以减少电能的损失，故D符合题意。 故选D。 8．（2022·湖北湖北·中考真题）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（　　） A．图中A与零线相连，B与火线相连 B．将试电笔插入C孔，其氖管会发光 C．若指示灯断路不能发光，则插孔不能提供工作电压 D．若A、B两孔发生短路，则其它插孔仍可提供工作电压 【答案】A 【解析】A．三孔插座的接法是左零右火上接地，所以图中A与零线相连，B与火线相连，故A正确； B．C孔接地线，所以氖管不会发光，故B错误； C．指示灯与各个插孔之间是并联的， 所以指示灯断路，不影响其他插孔，故C错误； D．图中各插孔是并联的，所以A、B两孔发生短路，插座就会短路，故D错误。 故选A。 9．（2022·广东佛山·模拟预测）如图甲所示是某户住宅配电系统方框图，图乙所示是其使用的电能表。下列说法正确的是（　　） A．该户用电器的总功率不能超过2200W B．空气开关①跳闸时，电路中一定发生了短路 C．更换电灯的灯泡时，应断开空气开关③ D．空调电流过大时，漏电保护器会迅速切断电流 【答案】C 【解析】A．20A为平时工作允许通过的最大电流，该家庭同时工作的用电器的最大总功率 P=UI=220V×20A=4400W 故A错误； B．空气开关“跳闸”的原因是干路中的电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，故B错误； C．更换灯泡时，应先断开控制灯泡的空气开关③，防止发生触电事故，故C正确； D．漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故D错误。 故选C。 10．（2022·贵州六盘水·中考真题）某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。为了充电安全，下列做法错误的是（　　） A．不能将电动车放在家里充电 B．不能将电动车停放在楼道充电 C．不能将电动车停放在安全出口 D．将电动车夜间长时间充电 【答案】D 【解析】A．充电环境须通风最佳的环境温度是25℃，最好把充电器放在通风的环境里，不能将电动车放在家里充电，故A正确，A不符合题意； B．不要将电动车停放在楼道处，不要占用，堵塞消防通道。要在指定地点充电，切勿私拉乱接电线进行充电，故B正确，B不符合题意； C．不要将电动车停放在楼道处，不要占用，堵塞消防通道，不能将电动车停放在安全出口，故C正确，C不符合题意； D．夜间及凌晨最易引发火灾，所以充电尽量在白天，且有人看护，故D错误，D符合题意。 故选D。 第Ⅱ卷 二、填空题。（每空2分，共46分） 11．（2022·广东湛江·模拟预测）很多生活小常识都蕴涵着物理学原理：用水作为冷却剂是因为水的______比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使_______过大，造成电流过大，容易引起火灾。加油前我们需要触摸加油机上的静电消除器（如图）避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是 ______（选填“正”或“负”） 电荷。 【答案】     比热容     用电器总功率     负 【解析】[1]用水作为冷却剂是因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多。 [2]家庭电路中各用电器之间既可以单独工作又互不影响，家庭电流中电压为220V，由可知，多个大功率用电器同时使用一个插座，当总功率过大时，干路电流会过大。根据焦耳定律可知，干路导线会产生过多的热量，使导线温度升高，容易引起火灾。 [3]电流方向与正电荷的定向移动方向相同，与负电荷的定向移动方向相反，所以负电荷由静电消除器流向人体，人体带负电荷。 12．（2022·广东·模拟预测）我们的生活离不开物理知识，我国家庭电路的电压是___________；家庭电路中的空调和台灯是___________联的；考虑到用电安全，空调应使用图中的___________（选填“A”或“B”）插座。 【答案】     220V     并     B 【解析】[1]根据家庭电压可知，我国家庭电路电压是220V。 [2]家庭中各用电器互不影响，根据串并联电路的特点可知，家庭中用电器是并联。 [3]家庭电路中，为了安全用电，空调带有金属外壳，所以应该采用三孔插座。 13．（2022·全国·九年级课时练习）测电笔的作用是辨别______，如图甲所示的使用方法是_______（选填“规范”或“不规范”）的，在如图乙中，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________，若试电笔接触A至F各点都发光，说明__________。 【答案】     火线和零线     不规范     断路     F左侧零线断路 【解析】[1]用测电笔来鉴别火线与零线。接触火线时氖管发光，接触零线时氖管不发光。 [2]使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。图中没有接触笔尾金属体，故不规范。 [3]在正常情况下，开关闭合后，A、B、C、D与火线相通，用测电笔时，应都亮，触D点时氖管发光，接触E点时不发光，说明火线有电，则说明D、E间断路。 [4] 若试电笔接触A至F各点都发光，说明A至F各点都是通路，灯不亮，只能是F左侧零线断路。 14．（2022·全国·九年级课前预习）电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电压为______；对人体的安全电压不高于______。 【答案】     伏特     220V     36V 【解析】[1]电压的基本单位是伏特，记忆一节干电池电压为1.5V。 [2]一块铅蓄电池电压为2V；中国家庭电路电压为220V。 [3]对人体的安全电压不高于36V。 15．（2022·河北廊坊·一模）家庭电路中的保险丝的电阻比较______（选填“大”或“小”），熔点较低，为了安全用电，保险丝应串联接在干路的______（选填“火线”或“零线”）上；小红家的电子式电能表表盘上标有“3600imp/（kW•h）”的字样（imp表示电能表指示灯闪烁次数），如果某用电器单独工作5min，电能表指示灯闪烁30次，则该用电器的实际功率是______W。 【答案】     大     火线     100 【解析】[1]保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需用电阻较大、熔点较低的材料制成。 [2]为了安全用电，保险丝应串联接在干路的火线上。 [3]电能表指示灯闪烁30次时，用电器消耗的电能 用电器的实际功率 【点睛】保险丝用电阻较大、熔点较低的材料制成，应串联接在干路的火线上。功率的公式： 16．（2022·湖北鄂州·中考真题）小雨家使用电饭煲煮饭，电饭煲是利用电流的 ___________效应来工作的，使用时，应将电饭煲的插头插入 ___________（选填“两孔”或“三孔”）插座。若他家的电饭煲的电功率是1000W，工作30min将饭煮熟，则煮饭所消耗的电能为 ___________kW•h；若这些能量的42%被水吸收，则可将 ___________kg的水从20℃烧开（1标准大气压下）。 【答案】     热     三孔     0.5     2.25 【解析】[1]电流通过导体后能产生热，电饭煲是利用电流的热效应的原理制成的。 [2]安全起见，功率大的电器都要用三孔插座，三孔插座是带地线的，使用更安全。 [3]由得，电饭煲工作30min消耗的电能 W=Pt=1000W×30×60s=1.8×106J=0.5kW•h [4]由可知，水吸收的热量 Q吸=ηW=42%×1.8×106J=7.56×105J 因1标准大气压下水的沸点为100℃，且水沸腾后温度不在升高，所以能使水温升高的温度 Δt=t-t0=100℃-20℃=80℃ 由Q吸=cmΔt可得，水的质量 17．（2022·江苏盐城·二模）小明家有一个规格为“220V     1000W”的用电器，该用电器可能是________（台灯/电饭锅）；如图所示家庭电路，闭合开关S，电灯发光，用测电笔接触A点，氖管________（会/不会）发光；若断开开关S，站在地面上的人用手接触电路中的B点________（会/不会）触电。 【答案】     电饭锅     不会     不会 【解析】[1]台灯的电功率在20W左右，电饭锅的电功率在1000W左右，所以该用电器可能是电饭锅。 [2]闭合开关S，电灯发光，A点与零线连接，用测电笔接触A点，氖管不会发光。 [3]断开开关，B处和零线相连，站在地面上的人用手接触电路中的B点，相当于接触零线，因此不会发生触电事故。 三、计算题：本题共3小题，共14分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。 18．（3分）（2022·全国·九年级单元测试）教学楼总保险丝允许通过的最大电流为．楼内有20间教室，各装有的灯6盏，当灯全亮时，能否再接入一个的电炉子？ 【答案】能 【解析】根据题意知道，保险丝允许工作用电器的总功率是： P=UI=220V×25A=5500W 现有日光灯的总功率是： P′=40W×6×20=4800W 由于 P-P′=5500W-4800W=700W>500W 所以，当灯全亮时，能再接入一个的电炉子。 19．（4分）（2022·全国·九年级课时练习）如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1＝21Ω，R2＝18Ω。S断开时，通过R1的电流为2.4A。问当S闭合时， 直径（mm） 0.40 0.71 0.98 1.26 1.58 1.98 额定电流（A） 1.5 3 4.5 6 7.5 15 （1）流过A保险丝的电流为多少安？ （2）哪根保险丝有可能熔断？该保险丝应该换用下表中直径为多大的保险丝？ 【答案】（1）5.2A；（2）保险丝A会熔断，应选择直径为1.26mm的保险丝 【解析】解：（1）由得，电源电压 U＝U1＝I1R1＝2.4A×21Ω＝50.4V 当S闭合时，R1、R2并联，通过R2的电流 因为并联电路干路电流等于各支路电流之和，所以通过保险丝A的电流 I＝I1+I2＝2.4A+2.8A＝5.2A （2）根据表中数据和上述计算结果可知I>5A，I1<3A，I2<3A，所以保险丝可能A会熔断，应选择直径为1.26mm的保险丝。 答：（1）流过A保险丝的电流为5.2A； （2）保险丝A有可能熔断，该保险丝应该换用直径为1.26mm的保险丝。 20．（7分）（2022·内蒙古呼和浩特·中考真题）一个彩色灯泡上标有“36V 7.2W“的字样（忽略温度对灯丝电阻的影响） 求：（1）该灯泡正常工作时的电流和灯丝的电阻； （2）若接在220V的照明电路中使用，至少需要串联多少个这种灯泡才行． 【答案】（1）该灯泡正常工作时的电流为0.2A，灯丝的电阻为180Ω；（2）若接在220V的照明电路中使用，至少需要串联7个这种灯泡才行。 【解析】灯泡正常发光时的功率和额定功率相等，根据P=UI求出正常工作时的电流，根据R=求出正常工作时的电阻，再根据串联电路电压规律确定串联几个灯泡，才不至于使灯泡烧坏． （1）由P＝UI可得灯泡正常发光时的电流 IL＝＝＝0.2A 由I＝可得灯丝电阻 RL＝＝＝180Ω （2）因串联电路中总电压等于各分电压之和，所以，要使小灯泡接在220V的电路中使用，串联小灯泡的个数 n＝≈6.11≈7个 故答案为（1）该灯泡正常工作时的电流为0.2A，灯丝的电阻为180Ω；（2）若接在220V的照明电路中使用，至少需要串联7个这种灯泡才行． 四、综合题（10分） 21．（4分）（2022·山东青岛·一模）如图所示家庭电路中，开关S控制电灯L，墙上还有一个三孔插座、一个两孔插座。 （1）请按照相关要求将下面的家庭电路中连接完整______； （2）将额定功率是1500W的电饭锅连入三孔插座后，发现保险丝被烧断了，发生此现象的原因是______。 【答案】          电饭锅短路 【解析】（1）[1]家庭电路连接时，开关应连接在火线和电灯之间，三孔插座连接导线时按照上地左零右火的方式连接，两孔插座按照左零右火的方式连接，具体连接如图所示： （2）[2]保险丝熔断的原因是流过保险丝的电流过大，造成电路中电流过大的原因有两个，一个是电路总功率过大，一个是电路发生短路。电饭锅是家中常用电器，单独插入三孔插座不会造成电路总功率过大，因此只能是电路发生短路，而电饭锅插入三孔插座前保险丝未断，插入后保险丝断开，只能是电饭锅短路导致火线与零线直接连接发生电路短路造成。 22．（6分）（2022·浙江杭州·八年级期中）人体意外触电时的危害程度与通过人体的电流大小有关。查阅资料得知：由于人体的电阻会随着环境的改变而改变，人体的安全电压有5个等级（42伏，36伏，24伏，12伏，6伏）。如在皮肤干燥等情况下42伏以下的电压是安全的：在极端潮湿等环境中6伏以下的电压才是安全的。 请回答下列问题： （1）图甲为测电笔结构简图，用此测电笔辨别零线、火线时，除笔尖金属体接触电线外，手还要接触 ______； （2）乙图中，用笔画线代替导线将插座和控制插座的开关正确接入家庭电路中；( ) （3）如图乙，在使用测电笔接触家庭电路火线时，人体和测电笔串联。为确保人体在任何环境中都安全，测电笔内部电阻设计至少为21400欧，则允许通过人体的最大电流为多少？( ) 【答案】     笔尾金属体          0.01A 【解析】（1）[1]使用测电笔时，手要接触笔尾金属体，但不能接触笔尖金属体。 （2）[2]为了安全，开关接在插座与火线之间，三孔插座的上面的孔接地线，左孔接入零线，右孔通过开关接火线，如图所示： （3）[3]为确保人体在任何环境中都安全，对人体的安全电压不高于6V，因人体和测电笔串联串联，由电路中电流处处相等和串联分压规律可得，人体允许通过的最大电流为 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
