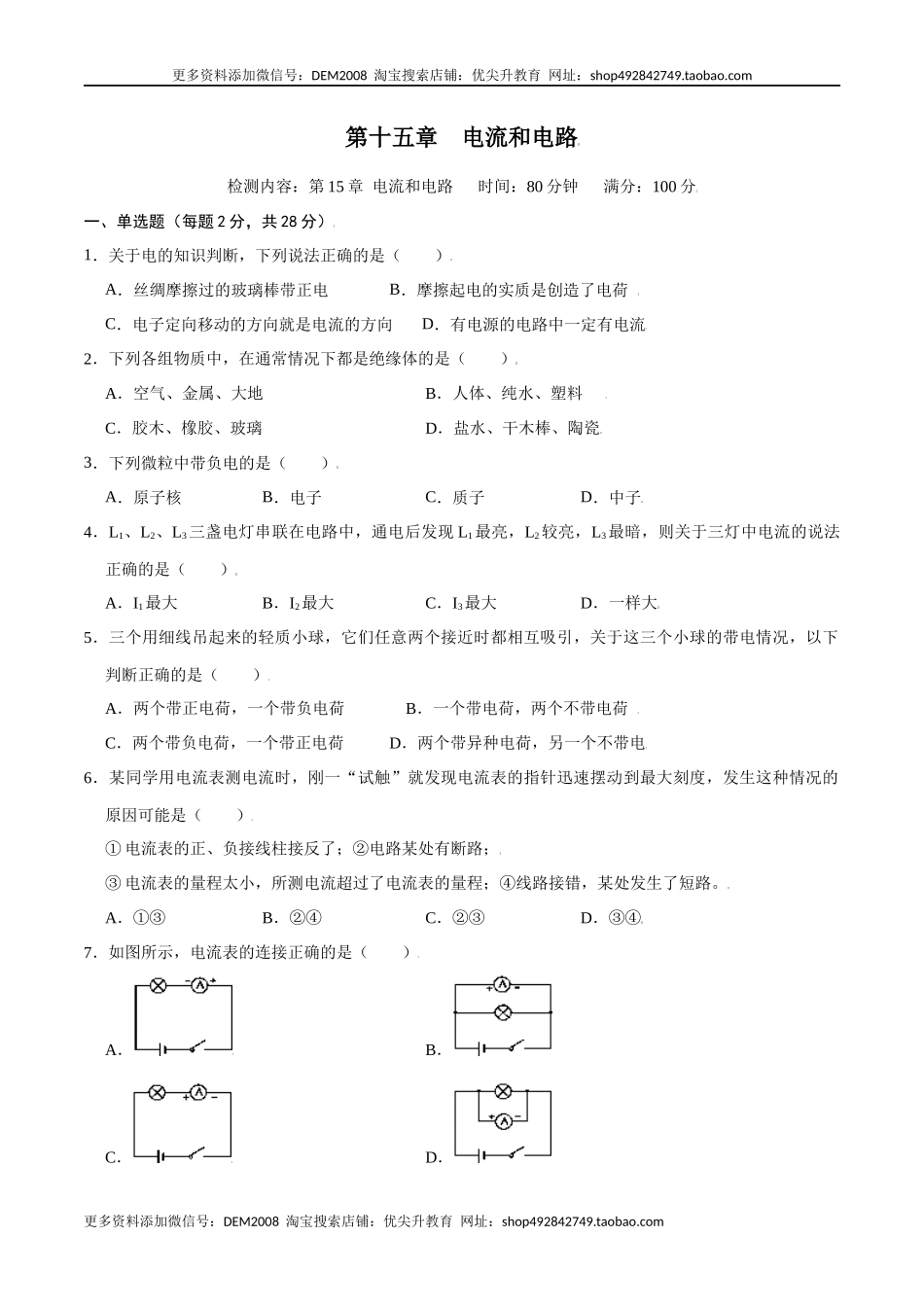

第十五章电流和电路【章节提升检测】—（人教版）（原卷版）.docx

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十五章 电流和电路 检测内容：第15章 电流和电路 时间：80分钟 满分：100分 一、单选题（每题2分，共28分） 1．关于电的知识判断，下列说法正确的是（　　） A．丝绸摩擦过的玻璃棒带正电 B．摩擦起电的实质是创造了电荷 C．电子定向移动的方向就是电流的方向 D．有电源的电路中一定有电流 2．下列各组物质中，在通常情况下都是绝缘体的是（　　） A．空气、金属、大地 B．人体、纯水、塑料 C．胶木、橡胶、玻璃 D．盐水、干木棒、陶瓷 3．下列微粒中带负电的是（　　） A．原子核 B．电子 C．质子 D．中子 4．L1、L2、L3三盏电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中电流的说法正确的是（　　） A．I1最大 B．I2最大 C．I3最大 D．一样大 5．三个用细线吊起来的轻质小球，它们任意两个接近时都相互吸引，关于这三个小球的带电情况，以下判断正确的是（　　） A．两个带正电荷，一个带负电荷 B．一个带电荷，两个不带电荷 C．两个带负电荷，一个带正电荷 D．两个带异种电荷，另一个不带电 6．某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（　　） ①电流表的正、负接线柱接反了；②电路某处有断路； ③电流表的量程太小，所测电流超过了电流表的量程；④线路接错，某处发生了短路。 A．①③ B．②④ C．②③ D．③④ 7．如图所示，电流表的连接正确的是（　　） A． B． C． D． 8．如图所示电路中，闭合开关时电流表A的示数为1A，A1的示数为0.4A，则流过灯L2的电流是（　　） A．0.4A B．1A C．0.6A D．1.4A 9．如图所示电路，当开关S1、S2都闭合时，下列说法正确的是（　　） A．只有L1发光 B．只有L2发光 C．L1、L2都发光 D．L1、L2都不发光 10．一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。如图所示的电路，你认为符合上述要求的是（　　） A． B． C． D． 11．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯L1和L2中的电流分别为（　　） A．0.98A，0.22A B．1.2A，0.22A C．0.96A，0.24A D．0.24A，1.2A 12．如图所示，当开关K闭合后，电流表（　　） A．A1表损坏 B．A2表损坏 C．A1和A2表都损坏 D．A1和A2表都不损坏 13．如图所示金属球使小芳带电，则小芳（　　） A．得到电子 B．失去电子 C．得到原子核 D．相互排斥的头发带上同种电荷 14．如图所示电路中，闭合开关S，A1、A2和A3三个电流表的示数分别为I1、I2和I3，则它们之间的大小关系应该是（　　） A．I1＝I2＝I3 B．I1＜I2＜I3 C．I1＞I2＞I3 D．I1＝I2+I3 二、填空题（每空1分、共25分） 15．有一种节目彩灯由20只小灯泡串联而成，如果电源插头处的电流为200mA，那么通过每一只小灯泡的电流为　 　mA＝　 　A。 16．自然界中存在　 　种电荷，电荷间的相互作用规律是：同种电荷相互　 　，异种电荷相互　 　。 17．如图所示的电路中，开关S2断开，S1、S3闭合时，灯L1、L2　 　联。开关S1、S3断开，S2闭合时，灯L1、L2　 　联。开关S2、S3同时闭合会发生　 　。 18．如图所示的电路中，当开关闭合后，电流表A1的示数为1.25A，流过L1灯的电流为　 　A，电流表A2的示数为 A，流过L2灯的电流为 　A。 19．如图 a用丝绸摩擦有机玻璃棒，然后靠近碎纸屑，发现纸屑能被吸引，说明带电体能　 　，然后将摩擦过的玻璃棒接触图 b 所示的自制验电器，发现两片金属箔片会张开，金属箔片张开是因为　 　。 20．工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是　 　。毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带　 　电。 21．（10分）某同学为了探究并联电路中干路的电流与各支路电流之间的关系，他用完全相同的电流表，设计了如图所示的电路。 （1）该同学按照电路图完成实物电路连接后，在闭合开关S前，发现电流表A1的指针指在“0”刻度线的左边，则故障的原因可能是　 　。 （2）当闭合开关时，该同学还发现电流表A的指针向右偏转，超过了右边的最大刻度值，他可以采取的措施是　 　。 （3）排除一切故障后，该同学闭合开关，电流表A、A1、A2的示数分别为0.8A、0.3A和0.5A，他在表格中记录数据后，下一步应该做的是　 　，这样做的目的是　 　。 （4）根据上述的数据分析，可得出的结论是　 　。 三、作图题（2+4+4共10分） 22．（2分）如图所示是一个双量程电流表示意图，当通过电流表的电流是0.36A时，请在图上画出所用的接线柱和表针所指的位置。 23．（4分）根据如图所示的实物图，在方框中画出相对应的电路图。 24．（4分）如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.4A，根据电路图，用笔画线作导线把右边的实物连接起来（导线不要交叉）。 四、实验与应用（5+6+8共19分） 25．（5分）如图甲所示的电路，S闭合后电流表A1与A2的指针位置均如图乙所示，则电流表A1使用的量程是　 　，读数是　 　A，电流表A2使用的量程是　 　，读数是　 　A，通过灯L2的电流是 　A。 26（6分）如图所示甲、乙是小明同学设计的探究串、并联电路电流规律的两个电路图，他在实验中分别得到表1和表2两组数据。 表1： 测量位置 a b c 电流（A） 0.5 0.3 0.2 表2 测量位置 a b c 电流（A） 0.2 0.2 0.2 （1）表1是根据　 　电路图测出的，可得到的结论是　 。 （2）表2是根据　 　电路图测出的，可得到的结论是　 　。 （3）从表格数据可以发现小明同学探究串、并联电路电流规律的实验存在一定的问题，请指出小明实验的不足之处并说明改进方法。 27．（8分）小明设计了如图所示电路来探究并联电路中的电流关系，数据记录如下表。 L1支路电流I1/A 0.2 0.22 0.26 L2支路电流I2/A 0.2 0.22 0.26 干路电流I/A 0.4 0.44 0.52 （1）在连接电路的过程中，开关应该处于　 　状态。 （2）在使用电流表测电流的实验中，试触时电流表的指针向着没有刻度的一侧偏转，其原因是：　 　。 （3）为改变电路中A、B、C三处电流的大小从而进行多次实验，应在图的干路中串联一个　 　。实验进行多次测量的目的是：　 　。 （4）小明根据以上实验数据断定“并联电路中各支路的电流一定相等”，你认为这一结论是　 　（选填“正确”或“错误”）的，其原因是　 　。 五、计算题（18分） 28．（9分）在某次研究并联电路电流关系的实验中，实验电路如图甲所示，电流表读数如图乙所示，当把电流表串联在L2支路时，测得电流值为0.32A，求此电路中通过L1的电流。（写出必要的解题过程，要有根据的公式，带入的数据和单位。） 29．（9分）某家庭电路中，干路允许通过的最大电流是5A，电路中有电灯两盏，每盏通过的电流是180mA；电冰箱一个，通过的电流是1.7A；电视机一台，通过的电流是450mA，这些用电器同时使用时，能否再使用电流为2.3A的电熨斗？ 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
