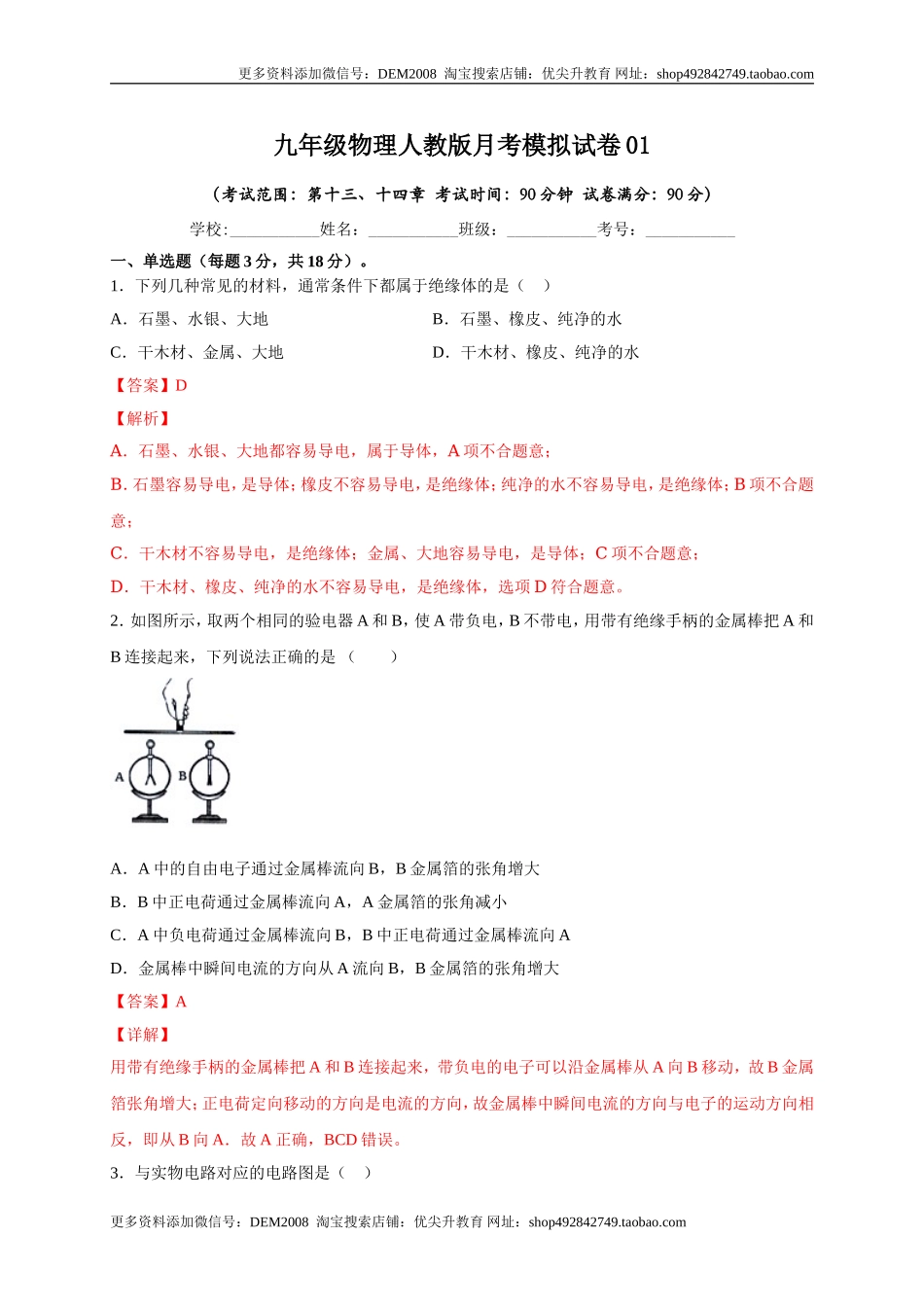

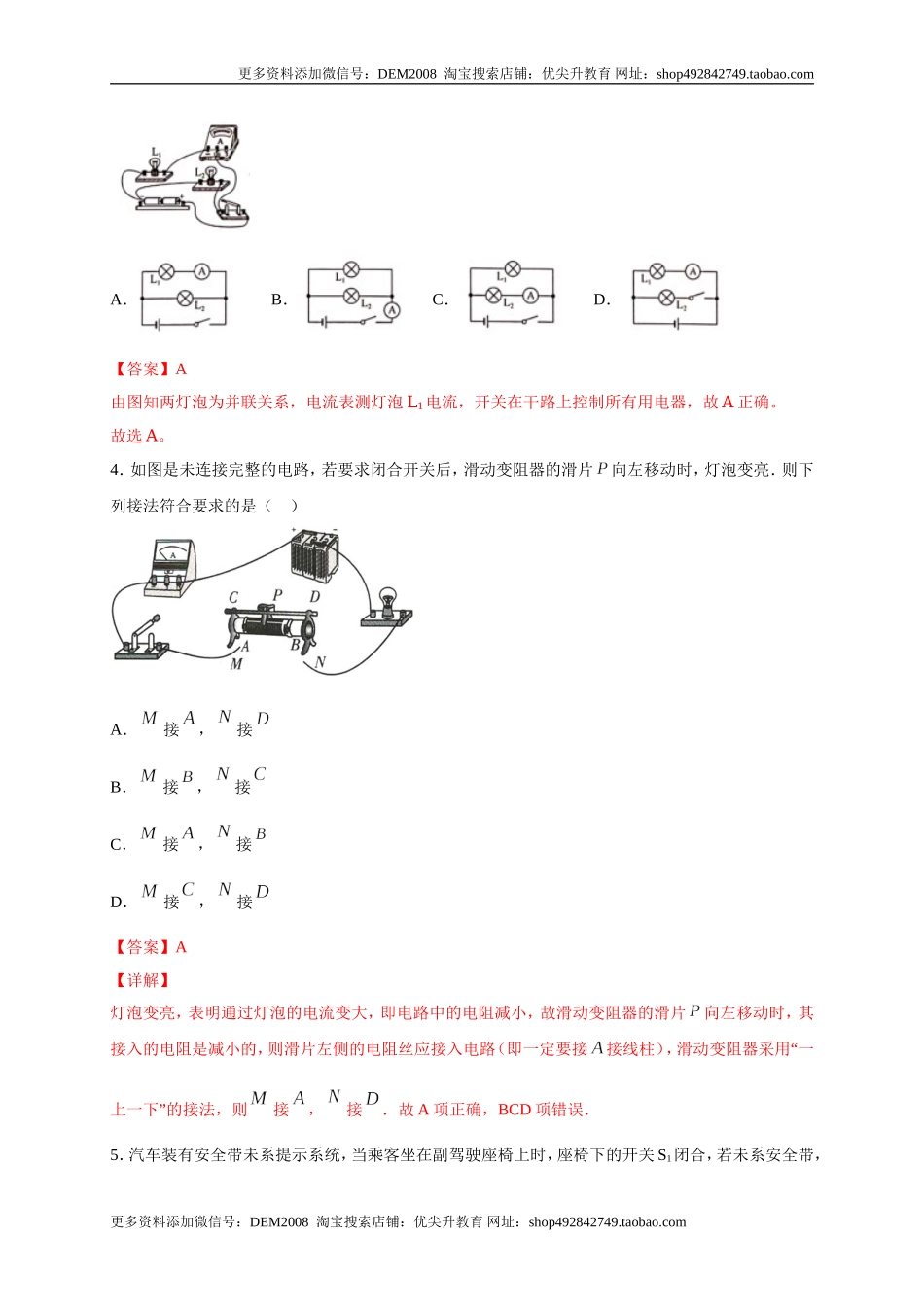

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 九年级物理人教版月考模拟试卷01 （考试范围：第十三、十四章 考试时间：90分钟 试卷满分：90分） 学校:___________姓名：___________班级：___________考号：___________ 一、单选题（每题3分，共18分）。 1．下列几种常见的材料，通常条件下都属于绝缘体的是（ ） A．石墨、水银、大地 B．石墨、橡皮、纯净的水 C．干木材、金属、大地 D．干木材、橡皮、纯净的水 【答案】D 【解析】 A．石墨、水银、大地都容易导电，属于导体，A项不合题意； B．石墨容易导电，是导体；橡皮不容易导电，是绝缘体；纯净的水不容易导电，是绝缘体；B项不合题意； C．干木材不容易导电，是绝缘体；金属、大地容易导电，是导体；C项不合题意； D．干木材、橡皮、纯净的水不容易导电，是绝缘体，选项D符合题意。 2．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是 （　　） A．A中的自由电子通过金属棒流向B，B金属箔的张角增大 B．B中正电荷通过金属棒流向A，A金属箔的张角减小 C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大 【答案】A 【详解】 用带有绝缘手柄的金属棒把A和B连接起来，带负电的电子可以沿金属棒从A向B移动，故B金属箔张角增大；正电荷定向移动的方向是电流的方向，故金属棒中瞬间电流的方向与电子的运动方向相反，即从B向A．故A正确，BCD错误。 3．与实物电路对应的电路图是（ ） A． B． C． D． 【答案】A 由图知两灯泡为并联关系，电流表测灯泡L1电流，开关在干路上控制所有用电器，故A正确。 故选A。 4．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮．则下列接法符合要求的是（ ） A．接，接 B．接，接 C．接，接 D．接，接 【答案】A 【详解】 灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接接线柱），滑动变阻器采用“一上一下”的接法，则接，接．故A项正确，BCD项错误． 5．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作．图设计的电路图正确的是 A． B． C． D． 【答案】B 【解析】 由电路图可知， A、系上安全带时开关S2闭合，会造成电源短路，故A不符合题意； B、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯被短路均不工作，此时电路安全，故B符合题意； C、只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，蜂鸣器和指示灯才工作，故C不符合题意； D、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯仍工作，故D不符合题意． 6．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　） A．a、b均为电流表 B．a、b均为电压表 C．a为电流表，b为电压表 D．a为电压表，b为电流表 【答案】C 【详解】 A．若a、b均为电流表，L1和L2被短路不发光，故A不符合题意； B．若a、b均为电压表，L2被短路不发光，故B不符合题意； C．若a为电流表，b为电压表，L1和L2并联，两灯都能发光，故C符合题意； D．若a为电压表，b为电流表，L2被短路不发光，故D不符合题意。 故选C。 二、填空题（每空1分，共25分）。 7．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，由于石墨丝_____（选填“导电”或“不导电”），飘落到供电设备上会造成电路_____（选填“开路”或“短路”），从而使供电系统瘫痪。 【答案】导电 短路 【详解】 [1][2]石墨丝中含有石墨，它是导体，容易导电，飘落到供电设备上会造成电路短路，使电源损坏，供电系统瘫痪。 8．现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B______（选填“带正电”、“带负电”或者“不带电），A和C互相______． 【答案】带正电 吸引 【解析】 根据同种电荷相互排斥，异种电荷相互吸引的规律分析． 已知A带负电，A和B互相吸引，B可能带正电或不带电； 由于C和B互相排斥，所以B、C一定都带正电； A和C带异种电荷，异种电荷相互吸引． 点睛：重点是电荷间的相互作用规律，解题不难，但容易出现错误，必要时可以将题目中的带电情况标在纸上，则带电情况就很容易区分了． 9．教室里的各盏照明灯之间是____联的，当教室里多开一盏照明灯时，干路上的电流大小将____．（选填“变大”、“不变”或“变小”） 【答案】并 变大 【解析】 教室里各盏照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小；由I=，电源电压不变，则干路中的电流越大． 10．如图所示，要使灯泡和串联在电路中，应闭合开关__________；若要使和并联在电路中，应闭合开关__________；绝对不允许同时闭合开关__________，因为此时电路处于__________状态，会把电源烧坏． 【答案】S3 S1和S2S2和S3 短路 【解析】 试题分析：串联电路：把电路中各元件首尾相接，连入电路就是串联．并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联．电源短路是指电源两极不经过用电器直接连通的电路，电源短路会烧坏电源，是绝对不允许的．由图得：要使灯泡L1和L2串联在电路中，只能闭合S3；若要使L1和L2并联，应闭合s1s2；而当s2s3闭合时电源正负极直接导通短路，会把电源烧坏． 考点：串联电路和并联电路的辨别． 点评：考查了并联、串联的连接和开关的状态对电灯的连接方式的影响．同时要注意理解电路的三种状态 11．如图甲所示电路中的两个电灯是_______联，电流表A1的示数如图乙所示，则A1的示数为___________A，电流表A2的示数为0.9A，则L1中的电流是_________A． 【答案】并 1.6 0.7 【解析】 串联电路中只有一条路径，并联电路中有两条或两条以上路径；根据电流表的量程、分度值以及指针的位置读出电流表的示数；根据并联电路电流的规律得到L1中的电流． 【详解】 灯L1和L2并联，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流； 根据图乙可知，电流表A1的量程为0～3A，分度值为0.1A，示数为1.6A； 由于电流表A2测通过灯L2的电流，L2中的电流为0.9A；由于并联电路中干路电流等于各支路电流之和，所以L1中的电流为1.6A-0.9A=0.7A． 12．在图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡 L1、L2都正常发光；若开关S2断开，则灯泡L1_____，灯泡L2_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选填“变大”或“变小”） 【答案】发光 不发光 变小 【详解】 [1][2][3]从图中可以看到，当闭合开关S1、S2，这是一个并联电路，两个灯泡 L1、L2并联在电路中，电流表示数等于流过两灯泡的电流之和；当开关S2断开时，只有灯泡 L1接在电路中，没有电流流过L2，灯泡L1发光，灯泡L2不发光，这时电流表示数等于流过灯泡L1的电流，电源电压不变，两灯泡的电阻不变，根据可知流过灯泡的电流大小不变，但电流表示数变小。 13．某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器R接入电路中的电阻变_____，由电流表改造的油量表示数变_____． 【答案】小 大 【详解】 当油面上升时，浮子位置升高，在杠杆作用下，滑动变阻器R的滑片下移，滑动变阻器连入电路的阻值变小，根据欧姆定律可知，电路中电流变大，电流表示数变大，即油量表示数变大． 14．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V． 【答案】3 0 【分析】 由电路图可知，两灯泡串联，电压表与开关并联；一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压，根据串联电路的电压特点求出相应的电压值． 【详解】 由电路图可知，两灯泡串联，电压表测开关两端的电压，当开关断开时，电压表串联在电路中，测的是电源电压．因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以两节新干电池组成电源的电压，当开关闭合时，电压表被短路，相当于测开关两端的电压，示数约为0V． 故答案为3；0． 【点睛】 本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V． 15．甲、乙两导体的材料和长度相同，甲的横截面积小于乙的横截面积，则甲的电阻_____乙的电阻；若将它们串联在电路中时，通过甲的电流_____乙导体的电流；若将它们并联后接入电路，则甲两端的电压_____乙导体两端的电压．（均选填“大于”、“等于”或“小于”） 【答案】大于 等于 等于 【详解】 导体电阻与导体材料、长度、横截面积有关，在材料与长度相等的情况下，电阻与导体横截面积成反比；因为甲的横截面积小于乙的横截面积，则甲的电阻大于乙的电阻；串联电路中各处电流相同，若将它们串联在电路中时，通过甲、乙导体的电流相等；并联电路两端的电压相同，则将它们并联后接入电路，则甲、乙两导体两端的电压相等． 16．如图所示，两只电表及导线完好．闭合开关，两只电表示数均为零．现用一个完好的电阻替换R2，再闭合开关： ①若只有电压表示数不为零，则原来的故障是 ； ②若只有电流表示数不为零，则原来的故障是 ． 【答案】①R1、R2都开路；②R1短路；R2开路 【解析】 试题分析：电路故障有断路和短路，根据电流表示数为零，可判断故障原因的断路，电压表示数也为零则可判断R2一定断路，替换R2，再根据电表示数进一步判断R1故障原因．分析电路可知R1、R2串联，电压表V测量R1两端电压．若电流表示数为零，说明电路故障是断路，若只有R1断路，则电压表会有示数，根据电压表也没有示数，说明R2一定断路；用完好的电阻R替换R2，闭合电键，若只有电压表示数不为零，即电流表示数还是零，说明R1也断路；如果只有电流表示数不为零，那说明R1没有断路，但电压表示数为零，那说明电阻R1短路了．故答案为①R1、R2都断路；②R2断路和R1短路． 考点：电流表、电压表在判断电路故障中的应用． 三、作图题（每题3分，共9分）。 17．在图中的〇里填上适当的电表符号，使之成为串联电路图。 【答案】 【详解】 要使两灯串联，从电源正极流出的电流应依次流入两个电阻，下边的◯中应填入电压表，不能有电流通过，中间◯有电流通过，故为电流表，上边的◯中应填入电压表，不能有电流通过，这样电流就依次经过电阻R1和R2，然后电流回到电源负极，如图所示： 18．如图乙所示是小明同学做“用电流表测电流”实验的电路，请用笔画线代替导线将电路连接完整，使灯L1和L2并联，开关控制两盏灯，电流表测量通过灯L1的电流。 【答案】 【详解】灯L1和L2并联，开关控制两盏灯，则开关接在干路上，电流表测量通过灯L1的电流，电流表与灯L1串联，如下图所示： 19．根据如图所示的的实物连接图，在右面的框中画出电路图． 【答案】如图所示 【解析】 【详解】 从电源正极开始依次串联灯泡L2、开关、灯泡L1以及电流表，然后回到电源负极，电压表与灯泡L1和电流表的两端；如图所示： 四、实验题（每空2分，共14分）。 20．为了验证串联电路电压的特点，小瑞设计了如图甲所示的电路进行实验． （1）在连接电路时，开关应处于_________状态． （2）小瑞测量L1的电压时，闭合开关后，他观察到这时两灯都不发光了，而电压表的示数接近电源电压，此时该电路可能存在的故障是___________； （3）排除故障后，小瑞进行第一次试验，他正确测出了灯L1、L2端电压均为2.2V．AC间的电压为4.5V；于是他得到了：在误差允许范围内：串联电路各用电器两端的电压相等，串联电路的总电压等于各用电器两端的电压之和．你认为这种结论是否合理____（选填"合理"或"不合理"）．理由是____________；你认为小瑞做这个实验还有什么地方存在不足？____________ （4）小瑞按正确的方法测出了L1、L2及AC间（即电源）的电压分别为：U1=1.5V，U2=2.4V，UAC的示数如图乙所示，可读出UAC= ______V．根据测量结果，在误差允许范围内你认为串联电路中各部分电路两端电压和电源电压的关系是_________（写出U1、U2、UAC的关系式即可）． 【答案】断开 L1断路 不合理 只做了一次实验，具有偶然性 使用规格相同的灯泡 4.0 UAC=U1+U2 【详解】 (1)[1]连接电路时，为了保护电路，开关必须处于断开状态； (2)[2]由电路图可知，两灯泡串联，电压表与灯L1并联；闭合开关S后，灯L1、L2均不亮，说明电路存在断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外不存在断路，故电路故障是L1断路； (3)[3]这种结论不合理，因为实验中只做了一次实验，具有偶然性； [4]实验中使用规格相同的灯泡，得到各用电器两端的电压相等，具有偶然性，应该换用不同规格的灯泡进行实验； (4)[5]根据电路图可知，两灯泡串联，UAC的示数是L1与L2两端的总电压，串联电路中总电压等于各分电压之和，UAC的示数应大于串联的各部分电路两端的电压；电压表的量程为0～15V，分度值为0.5V，示数为U=4.0V， U1+U2=1.5V+2.4V=3.9V， [6]在误差允许范围内串联电路中用电器两端电压与电源电压相等，即UAC=U1+U2． 五、计算题（第21题9分，第22题9分，第23题6分，共24分）。 21．如图所示的电路中，L1、L2、L3三个小灯泡连接在电路中，已知电流表A1的示数为1.2A电流表A2的示数为0.9A电流表A的示数为1.7A，则通过小灯泡L1、L2、L3的电流分别是多少？ 【答案】通过L1、L2、L3的电流各是0.8A、0.4A和0.5A． 【解析】 试题分析：由电路图可知，三个灯泡并联，电流表A测干路电流，电流表A1测流过灯L1与L2的电流，电流表A2测流过灯L2与L3的电流；根据电流表示数及并联电路特点求出通过各灯的电流． 解：由电路图可知，三个灯泡并联，电流表A测干路电流，电流表A1测流过灯L1与L2的电流，电流表A2测流过灯L2与L3的电流； 根据并联电路电流规律可知： I1+I2+I3=1.7A ① I1+I2=1.2A ② I2+I3=0.9A ③ 由①②可得，I3=0.5A； 由①③可得，I1=0.8A； 故I2="0.9A" 0.5A=0.4A． 答：通过L1、L2、L3的电流各是0.8A、0.4A和0.5A． 【点评】本题考查了并联电路电流的计算，分析清楚电路结构、熟练应用并联电路的电流规律是正确解题的关键． 22．如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？ 【答案】U1为3V，U2为4V，U3为5V． 【分析】 由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；根据串联电路的电压特点求出L1和L2的电压，再求出L3两端的电压． 【详解】 由电路图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压，则：U1+U2+U3=12V ① U1+U2=7V ② U2+U3=9V ③ 解得：U1=3V  U2=4V  U3=5V． 答：灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V． 23．如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V； （1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏?_______ （2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安_____? 【答案】2V 0.3A 【详解】 当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，电压表示数为6V，即电源电压为6V； （1）当S1、S3断开，S2闭合时，两电阻串联，电压表测R2的电压，此时电压表示数为4V， 根据串联电路电压的规律，则R1两端的电压为： ； （2）当S1、S3闭合，S2断开时，两电阻并联，电流表A测干路电流，电流表A1测通过R1的电流； 根据并联电路电流的规律可得，通过R2的电流： ． 【点睛】 注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．另外关键是要读懂电路图，明确开关在不同状态时的电路结构，要多练习达到熟练的程度． 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
