17.4 欧姆定律在串并联电路中的应用（原卷版） .docx

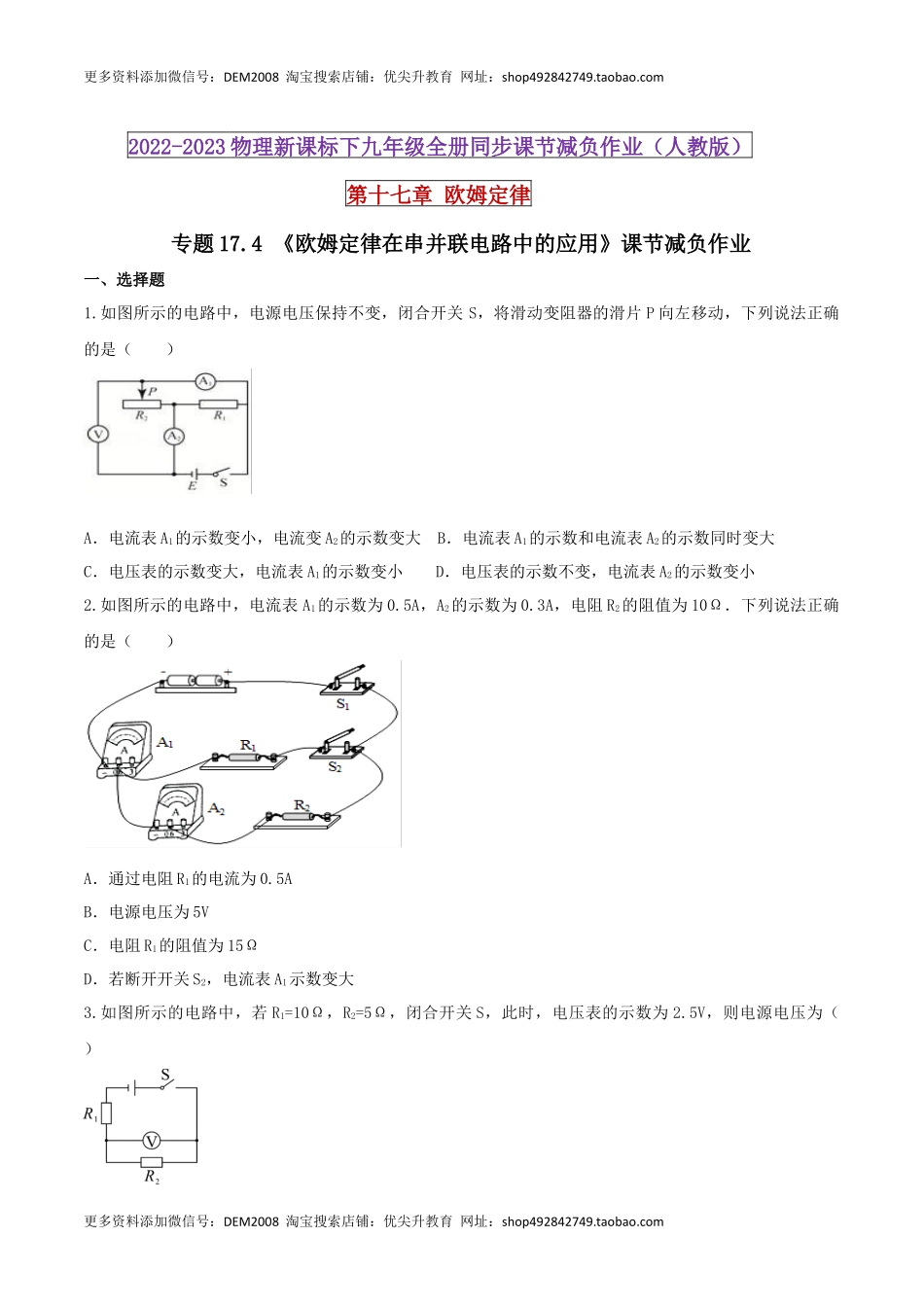

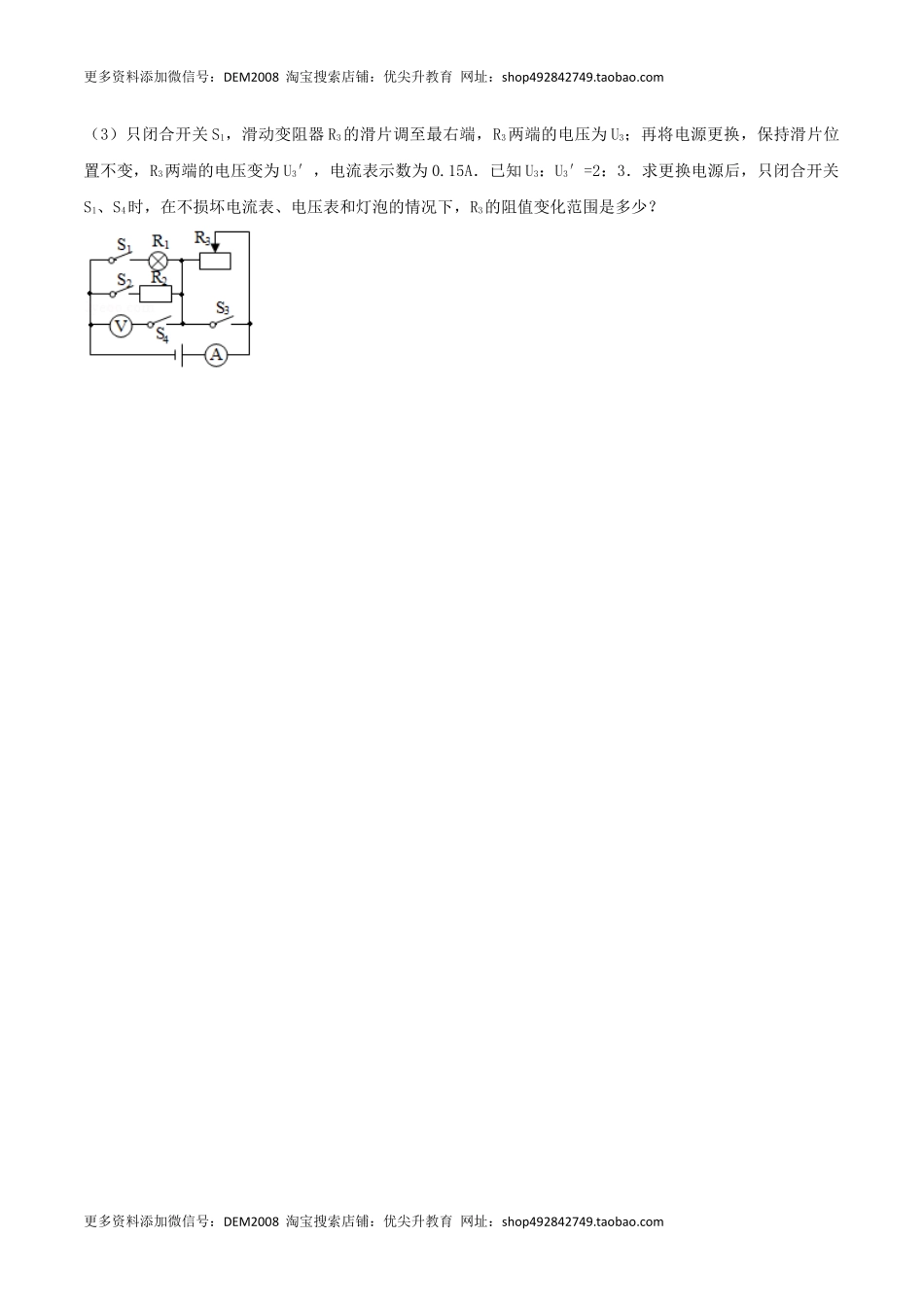

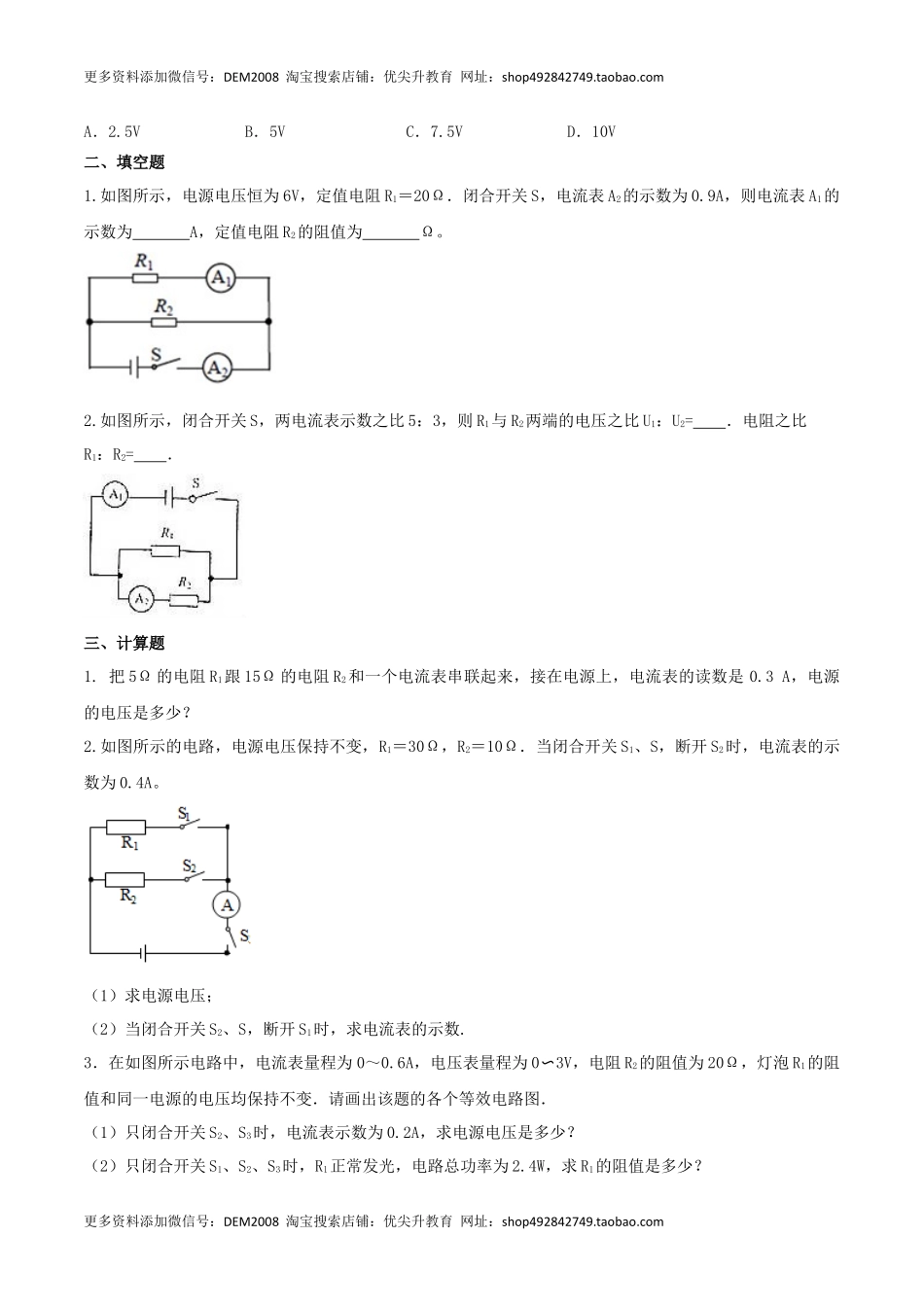

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第十七章 欧姆定律 专题17.4 《欧姆定律在串并联电路中的应用》课节减负作业 一、选择题 1.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（　　） A．电流表A1的示数变小，电流变A2的示数变大 B．电流表A1的示数和电流表A2的示数同时变大 C．电压表的示数变大，电流表A1的示数变小 D．电压表的示数不变，电流表A2的示数变小 2.如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（　　） A．通过电阻R1的电流为0.5A B．电源电压为5V C．电阻R1的阻值为15Ω D．若断开开关S2，电流表A1示数变大 3.如图所示的电路中，若R1=10Ω，R2=5Ω，闭合开关S，此时，电压表的示数为2.5V，则电源电压为（　　） A．2.5V B．5V C．7.5V D．10V 二、填空题 1.如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为　 　A，定值电阻R2的阻值为　 　Ω。 2.如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=　　．电阻之比 R1：R2=　　． 三、计算题 1. 把5Ω的电阻R1跟15Ω的电阻R2和一个电流表串联起来，接在电源上，电流表的读数是0.3 A，电源的电压是多少？ 2.如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。 （1）求电源电压； （2）当闭合开关S2、S，断开S1时，求电流表的示数. 3．在如图所示电路中，电流表量程为0～0.6A，电压表量程为0〜3V，电阻R2的阻值为20Ω，灯泡R1的阻值和同一电源的电压均保持不变．请画出该题的各个等效电路图． （1）只闭合开关S2、S3时，电流表示数为0.2A，求电源电压是多少？ （2）只闭合开关S1、S2、S3时，R1正常发光，电路总功率为2.4W，求R1的阻值是多少？ （3）只闭合开关S1，滑动变阻器R3的滑片调至最右端，R3两端的电压为U3；再将电源更换，保持滑片位置不变，R3两端的电压变为U3′，电流表示数为0.15A．已知U3：U3′=2：3．求更换电源后，只闭合开关S1、S4时，在不损坏电流表、电压表和灯泡的情况下，R3的阻值变化范围是多少？ 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
