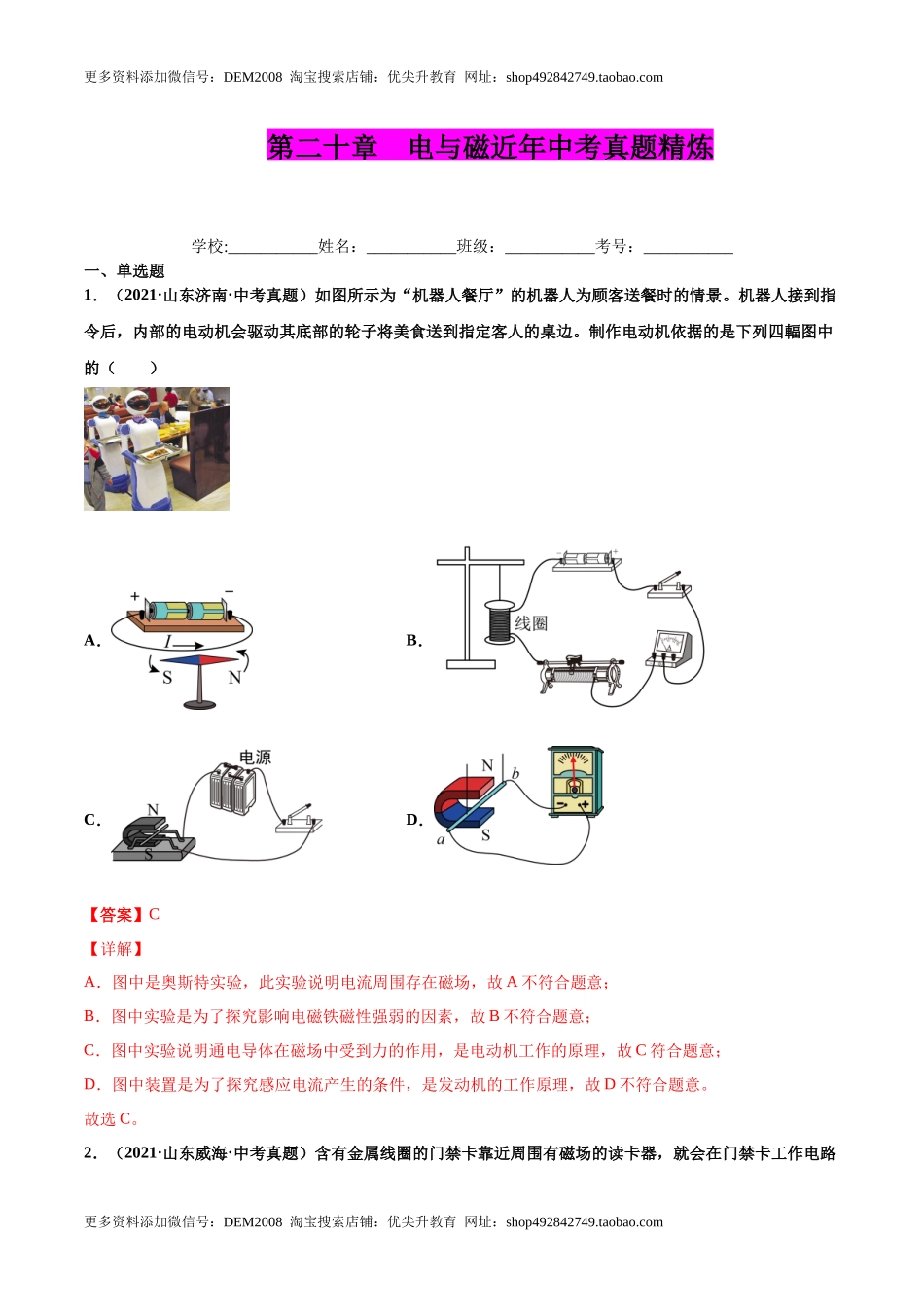

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第二十章 电与磁近年中考真题精炼 学校:___________姓名：___________班级：___________考号：___________ 一、单选题 1．（2021·山东济南·中考真题）如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四輻图中的（　　） A． B． C． D． 【答案】C 【详解】 A．图中是奥斯特实验，此实验说明电流周围存在磁场，故A不符合题意； B．图中实验是为了探究影响电磁铁磁性强弱的因素，故B不符合题意； C．图中实验说明通电导体在磁场中受到力的作用，是电动机工作的原理，故C符合题意； D．图中装置是为了探究感应电流产生的条件，是发动机的工作原理，故D不符合题意。 故选C。 2．（2021·山东威海·中考真题）含有金属线圈的门禁卡靠近周围有磁场的读卡器，就会在门禁卡工作电路中产生电流。下列选项中与这一工作原理相同的是（　　） A． B． C． D． 【答案】D 【详解】 含有金属线圈的门禁卡靠近周围有磁场的读卡器，就会在门禁卡工作电路中产生电流，门禁卡切割磁感线产生感应电流，是电磁感应现象。 A．A图是通电导线的周围存在磁场，是奥斯特实验的原理图，故A不符合题意； B．B图是通电导线在磁场中受力的作用，与电动机的工作原理图相同，故B不符合题意； C．C图是通电线圈在磁场中受力的作用，与电动机的工作原理图相同，故C不符合题意； D．D图是闭合电路的部分导体切割磁感线产生感应电流，是电磁感应现象，故D符合题意。 故选D。 3．（2021·广东广州·中考真题）如图甲，磁场对导体的力F竖直向上，用Fab，Fcd，Fa'b'，Fc′d′分别表示图乙丙中闭合开关时磁场对导体ab、cd、a′b′、c′d′的力，则（　　） A．Fab竖直向下，Fcd竖直向下 B．Fab竖直向上，Fcd竖直向下 C．Fa′b′竖直向上，Fc′d′竖直向下 D．Fa′b′竖直向下，Fc′d′竖直向上 【答案】D 【详解】 AB．磁场力方向影响因素有：磁场方向和电流方向，已知甲图中磁场对导体的力F竖直向上，乙图中磁场方向与甲图一致，而导体ab电流方向与甲图相反，所以Fab方向竖直向下，导体cd电流方向与甲图一致，所以Fcd方向竖直向上，故AB错误； CD．磁场力方向影响因素有：磁场方向和电流方向，甲图中磁场对导体的力F竖直向上，图丙磁场方向与图甲相反，导体a′b′电流方向与图甲相同，所以Fa′b′竖直向下，导体c′d′电流方向与图甲相反，所以Fc′d′竖直向上，故C错误，D正确。故选D 4．（2021·北京·中考真题）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（　　） A． B． C． D． 【答案】C 【详解】 通电螺线管的外部磁场和条形磁体的磁场相似，由甲图中小磁针的分布情况可以判断该通电螺线管的左侧为S极，右侧为N极。我们规定小磁针静止时的N极指向为该点的磁场方向，所以在磁体外部，磁感线总是从N极出发回到S极。而在磁体内部，磁感线的分布和磁体的N、S极一致，由此判断，A、B、D不符合题意；C符合题意。故选C。 5．（2021·黑龙江哈尔滨·中考真题）发电机发电是获取电能的重要方式，下列实验揭示发电机原理的是（　　） A．奥斯特实验 B．电磁感应现象 C．磁场对电流的作用 D．自制电磁铁 【答案】B 【详解】 A．奥斯特实验证明了通电导体周围存在磁场，故A不符合题意； B．闭合电路中的一部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，这就是电磁感应现象，发电机就是利用这个原理制成的，故B符合题意； C．通电导体在磁场中会受到力的作用，根据这个原理制成了电动机，故C不符合题意； D．电磁铁是利用电流的磁效应工作的，故D不符合题意。 故选B。 6．（2021·广东深圳·中考真题）旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮子发光的原理相同的是（　　） 　　　　 　　 A．①通电导线在磁场受到了力的作用 B．②动圈式话筒 C．③电磁继电器 D．④奥斯特实验 【答案】B 【详解】 旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运动，产生感应电流，属于电磁感应现象。 A．①中线圈在磁场中转动，应用通电导线在磁场受到了力的作用，故A不符合题意； B．②中动圈式话筒的工作原理是电磁感应原理，故B符合题意； C．③中电磁继电器利用电流的磁效应工作的，故C不符合题意； D．④中奥斯特实验说明通电导体周围存在磁场，故D不符合题意。 故选B。 7．（2021·湖南张家界·中考真题）如图是我国劳动人民在生产生活中创造和使用的工具，下列选项中正确的是（　　） ①汲水的桔槔运用了杠杆的原理 ②钻木取火将内能转化成机械能 ③司南利用了地磁场对磁体有力的作用指示南北 ④篆刻刀的刀刃很薄是为了减小压强 ⑤日晷测定时间利用了光的直线传摇 A．①②③ B．①②⑤ C．①③⑤ D．②④⑤ 【答案】C 【详解】 ①汲水的桔槔是一根棒子绕着支点转动，故是杠杆，故①正确； ②钻木取火是将机械能转化为内能，故②错误； ③司南是利用地磁场对所处其中的磁体有力的作用是正确的，故③正确； ④镌刻刀是利用减小受力面积增大压强，故④错误； ⑤日晷是利用的光的直线传播形成的影子，故⑤正确。 故C正确。 故选C。 8．（2021·福建·中考真题）跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。则（　　） A．向任意方向摇绳均可产生电流 B．电流方向与绳子运动方向无关 C．此过程中机械能转化为电能 D．跳绳发电属于电流的磁效应 【答案】C 【详解】 AB．地球是个大磁体，地磁南极在地理北极附近，地磁北极的地理南极附近，所以磁感线大致南北方向，所以两位同学站在东西方向，摇动铜线跳绳切割磁感线运动，铜线跳绳才能切割磁感线运动，才有电流，电流方向与绳子运动方向有关，故AB不符合题意； C．此过程中要切割磁感线产生电流，是机械能转化为电能，故C符合题意； D．跳绳发电属于电磁感应现象，故D不符合题意。 故选C。 9．（2021·山东临沂·中考真题）2021年5月20日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车UNI——K（如图）充分展现了“中国智造”科技风采，UNI——K不仅可以实现自动刷脸识别车主身份、车内拍抖音、全速自适应巡航等众多功能，其炫酷的转向灯也尽显奢华。关于UNI——K，下列判断正确的是（　　） A．车内的集成电路由超导材料制成 B．左右转向灯之间是并联连接的 C．拍抖音时，景物通过摄像头成虚像 D．汽车的电动机利用了电磁感应原理 【答案】B 【详解】 A．车内的集成电路由半导体材料构成，而非由超导体材料构成，故A错误； B．左右转向灯可以单独工作，故是并联连接，故B正确； C．拍抖音时，摄像头成的是倒立缩小的实像，故C错误； D．电动机的工作原理是通电导体在磁场中受到力的作用，故D错误。 故选B。 10．（2021·四川成都·中考真题）将导体、开关和灵敏电流表用导线连接，导体放置在磁极间，如图所示。下列说法正确的是（　　） A．开关闭合，磁铁不动，水平向左快速移动，指针不偏转 B．磁极对调后，开关闭合，水平向右快速运动，指针要偏转 C．开关闭合，竖直上下运动，指针要偏转 D．开关断开，快速运动，指针可能偏转 【答案】B 【详解】 A．开关闭合，磁铁不动，ab水平向左快速移动，导体ab切割磁感线，产生感应电流，指针偏转，故A错误； B．磁极对调后，开关闭合，水平向右快速运动，导体ab切割磁感线，产生感应电流，指针偏转，故B正确； C．开关闭合，竖直上下运动，导体ab没有切割磁感线，不会产生感应电流，指针不偏转，故C错误； D．开关断开，快速运动，电路是断路，不会产生感应电流，指针不会偏转，故D错误。 故选B。 二、填空题 11．（2021·江苏江苏·中考真题）如图所示，在“探究感应电流产生的条件”实验中，闭合开关，让导体AB静止在磁场中，回路中是否有感应电流产生？______；让导体AB做切割磁感线运动，回路中是否有感应电流产生？______；当回路中有感应电流时，将磁极对调，改变磁场方向，感应电流的方向是否改变？______。 【答案】否 是 是 【详解】 [1]只有当闭合回路的一部分导体在磁场中做切割磁感线运动时，电路中才会产生感应电流，所以闭合开关，让导体AB静止在磁场中时，回路中没有感应电流产生。 [2]让导体AB做切割磁感线运动时，闭合回路中会产生感应电流。 [3]回路中的电流方向和磁场方向以及导体运动方向有关，当磁场方向或导体的运动方向变得相反时，感应电流的方向会发生改变。所以当回路中有感应电流时，将磁极对调，改变磁场方向，感应电流的方向也会发生改变。 12．（2021·浙江宁波·中考真题）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。 （1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向______（填“左”或“右”）移动； （2）从安全用电的角度分析，进户线a应该是______线。 【答案】右 火线 【详解】 （1）[1]由图可知，开关S2与电磁铁衔铁为一体，紫外线增强到设定值时，S2仍未闭合，说明电磁铁的磁性不够强，不能将衔铁吸下。为了达到设计要求，则应增大电磁铁对衔铁的吸引力，在电磁铁线圈匝数一定时，应增大电磁铁电路中的电流，故需要把滑动变阻器R1的阻值减小，滑片P应向右移动。 （2）[2]为了安全用电，控制电动机的开关S2应接在火线上，由图可知，开关S2接在进户线a上，说明a为火线。 三、实验题 13．（2021·河南·中考真题）小聪利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如图所示。工作电路中有两盏规格均为“220V 44W”的灯泡L，天暗时灯自动发光，天亮时灯自动熄灭。控制电路中电源电压U恒为6V，定值电阻R为200Ω。在一定范围内，光敏电阻R的阻值与光照强度E（光照强度E的单位为lx，光越强光照强度越大）之间存在一定关系，部分数据如下表所示。电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统。试问： 光照强度E/lx 1.0 2.0 3.0 4.0 5.0 光敏电阻R/Ω 120 60 40 30 24 （1）随着光照强度减小，光敏电阻R的阻值______（选填“增大”或“减小”），电磁铁的磁性______（选填“增强”或“减弱”），当光照强度减小到一定值时，衔铁会被______（选填“吸下”或“释放”），照明系统启动。 （2）两盏灯均正常发光时，工作电路中的总电流是多少？（______） （3）照明系统恰好启动时，光敏电阻R的阻值为多少？（______）此时光照强度为多少？（______） 【答案】增大 减弱 释放 0.4A 100Ω 1.2lx 【详解】 （1）[1]由表格信息可知，关照强度由5.0lx减小到1.0lx时，光敏电阻的阻值从24Ω增大到120Ω，说明随着光照强度的减小，光敏电阻的阻值增大。 [2][3]影响电磁铁磁性的因素有：电流大小和线圈匝数。由题意可知，光敏电阻阻值变大时，电路中的电流变小，在线圈匝数不变时，磁性减弱。当光照强度减小到一定值时，衔铁会被释放，此时工作电路接通，照明系统启动。 （2）[4]由工作电路电路图可知，俩个同规格的灯泡并联在220V电压上，则电路中的总电流为 （3）[5][6]照明系统恰好启动时，通过线圈的电流为0.02A，则此时控制电路的总电阻为 则 由表格信息可知，光敏电阻的阻值和光照强度的乘积是一个定值，即120Ω•lx。所以光敏电阻的阻值和光照强度成反比，则当光敏电阻阻值为100Ω时，光照强度为 四、作图题 14．（2021·四川凉山·中考真题）如图，将铜丝、铁丝插入菠萝中，便成了水果电池。一根软导线在纸筒A上绕制成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁针静止在如图所示状态。图中已标出电路中电子定向移动的方向。 （1）标出电池正、负极（在图中横线上填“+”或“-”符号）；（____） （2）画出纸筒A上导线的绕向并形成闭合电路。 （____） 【答案】 【详解】 （1）[1]因为电流的方向与电子定向移动的方向相反，同时电流从电源的正极出发流向负极，据此可以判断左侧为电源正极，右侧为电源负极，如图所示： （2）[2]因为小磁针北极指向右边，而磁针的方向为该位置磁感线的方向，所以可以判断出纸筒A的左侧为磁场的北极，右侧为磁场的南极，再根据右手螺旋定则，可以判断导线的绕线方式，如图所示： 五、综合题 15．（2021·山东济宁·中考真题）结合图中的情景，按要求回答下列问题。 （1）甲图此为简易气压计。拿着他从山脚爬到山顶，不计温度的影响，玻璃管内的液柱会__________（选填“升高”“降低”或“不变”）。 （2）乙图，此时它在光屏上呈现清晰像，该像的特点是__________（选填“放大倒立的实像”“缩小倒立的实像”或“放大正立的虛像”），这一成像规律揭示了__________（选填“幻灯机”“照相机”或“放大镜”）的工作原理。 （3）丙图把鸡蛋放入清水中，然后逐渐加盐，直至鸡蛋上浮至液面。向水中加盐，改变了液体的__________，使鸡蛋受到的浮力增大而上升，鸡蛋在液面静止时，__________（选填“”“”或“”）。 （4）丁图，此实验装置可探究__________（选填“电动机”或“发电机”）的工作原理。 【答案】升高 缩小、倒立的实像 照相机 密度 发电机 【详解】 （1）[1]从山脚爬到山顶，大气压降低，瓶内气压不变，压着液柱上升。 （2）[2][3]物距大于两倍焦距，成倒立缩小实像，是照相机的原理。 （3）[4][5]向水中加盐，改变了液体的密度，盐水密度比水大，鸡蛋在液面静止时，处于漂浮状态，浮力等于重力。 （4）[6]没有电源，可探究电磁感应现象，是发电机原理。 六、计算题 16．（2021·江苏连云港·中考真题）一位设计师设计了一种“重力灯”。无论你在地球哪一个角落，无论当地的天气如何，它都可以实现照明。如图甲是这种“重力灯”的结构简化图，当重物下落时拉动绳子，转轴转动时，小灯泡就可以发光。重复以上操作，可以实现长时间照明。现挂上一个质量为25kg的重物，该重物恰好可以缓慢匀速下落。在重物下落高度为2.4m的过程中，就可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min。（g取10N/kg） （1）甲图虚线框内一定有___________，它的工作原理是___________； （2）求重物下落时，重力做功的功率；（__________） （3）求重物在一次下落过程中，甲图装置能量转化的效率；（__________） （4）取下灯泡，将甲图装置的两个输出端接入乙图中的a、b两个接线柱进行实验（设该装置在短时间实验过程中可以稳定输出3.6V电压）；R0为标有“5Ω 0.3A”的定值电阻，滑动变阻器R1标有“50Ω 1A”，电流表选择量程为0~0.6A，电压表选择量程为0~3V；为了保证电路安全，求滑动变阻器接入电路的阻值变化范围。（__________） 【答案】发电机 电磁感应 2.5W 40% 7~25Ω 【详解】 解：（1）[1][2]转轴转动时，小灯泡就可以发光，即产生了电能，所以甲图虚线框内一定有发电机；发电机的工作原理是闭合电路的一部分导体在磁场中做切割磁感线运动时，就会在导体中产生感应电流，即它的工作原理是电磁感应原理。 （2）[3]这个质量为25kg的重物，它的重力 它的重力是250N；重物下落高度为2.4m，则这个过程重力做的功 重力做的功是600J；这个过程可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min，也是说重物下落2.4m，消耗的时间是，根据可知，重力做功的功率 重力做功的功率是2.5W。 （3）[4]由[3]解析可知，重力做的功是600J，这是总功；这个过程中可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min，正常发光，则灯的电功率是1W，时间是，那么根据可知，甲图装置所做的有用功 甲图装置能量转化的效率 甲图装置能量转化的效率是40%。 （4）[5]观察题中的条件，R0为标有“5Ω 0.3A”的定值电阻，即流过R0的电流最大只能是0.3A；滑动变阻器R1标有“50Ω 1A”，即流过R1的电流最大只能是1A；电流表选择量程为0~0.6A，即流过电流表的电流最大只能是0.6A；由上述可知，三个电流值：0.3A、1A、0.6A，并且这个是串联电路，电流处处相等，那么电路中最大电流只能是0.3A，根据欧姆定律得 解得，即R1最小阻值为7Ω； 电压表选择量程为0~3V，则电压表的示数最大只能是3V，电压表并联在R1两端，则R1两端的最大电压是3V，根据串联电路的分压原理，电阻越大，分得的电压越大，则这时R1的电阻是最大的，根据可知 解得，即R1最大阻值为25Ω；综上所述，为了保证电路安全，R1接入电路的阻值变化范围是7~25Ω。 答：（1）甲图虚线框内一定有发电机，它的工作原理是电磁感应； （2）重物下落时，重力做功的功率是2.5W； （3）重物在一次下落过程中，甲图装置能量转化的效率是40%； （4）为了保证电路安全，滑动变阻器接入电路的阻值变化范围是7~25Ω。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
