第17章 欧姆定律（B卷·能力提升）（原卷版）- 2022-2023学年九年级物理全一册名校单元双测AB卷（人教版）.docx

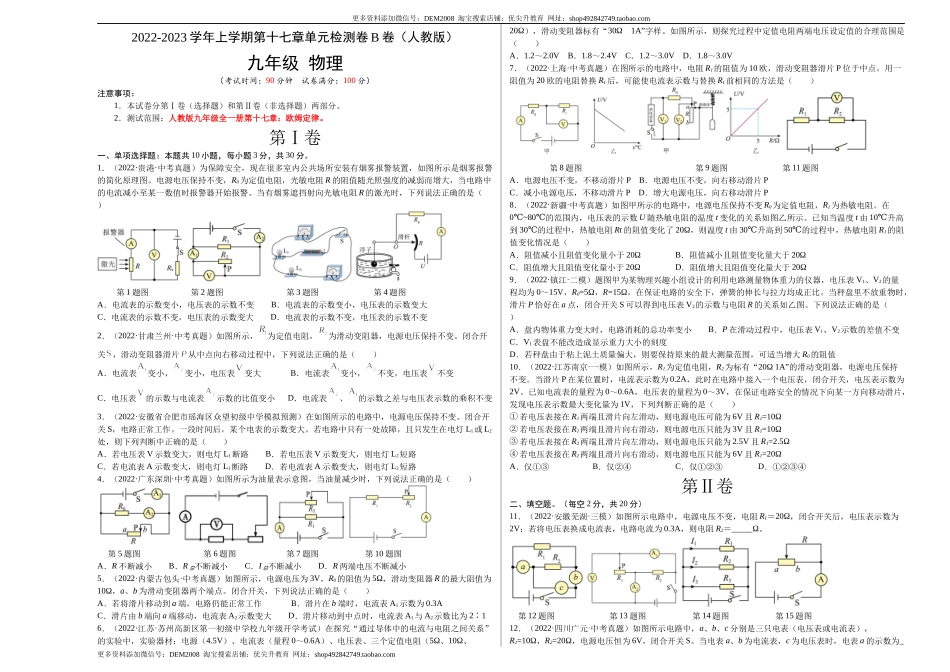

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023学年上学期第十七章单元检测卷B卷（人教版） 九年级 物理 （考试时间：90分钟 试卷满分：100分） 注意事项： 1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。 2．测试范围：人教版九年级全一册第十七章：欧姆定律。 第Ⅰ卷 一、单项选择题：本题共10小题，每小题3分，共30分。 1．（2022·贵港·中考真题）为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（　　） 第1题图 第2题图 第3题图 第4题图 A．电流表的示数变小，电压表的示数不变 B．电流表的示数变小，电压表的示数变大 C．电流表的示数不变，电压表的示数变大 D．电流表的示数不变，电压表的示数不变 2．（2022·甘肃兰州·中考真题）如图所示，为定值电阻，为滑动变阻器，电源电压保持不变。闭合开关，滑动变阻器滑片从中点向右移动过程中，下列说法正确的是（　　） A．电流表变小，变小，电压表变大 B．电流表变小，不变，电压表不变 C．电压表的示数与电流表示数的比值变小 D．电流表、的示数之差与电压表示数的乘积不变 3．（2022·安徽省合肥市瑶海区众望初级中学模拟预测）在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，某个电表的示数变大。若电路中只有一处故障，且只发生在电灯L1或L2处，则下列判断中正确的是（　　） A．若电压表V示数变大，则电灯L1断路 B．若电压表V示数变大，则电灯L2短路 C．若电流表A示数变大，则电灯L1断路 D．若电流表A示数变大，则电灯L2短路 4．（2022·广东深圳·中考真题）如图所示为油量表示意图，当油量减少时，下列说法正确的是（　　） 第5题图 第6题图 第7题图 第10题图 A．R不断减小 B．R总不断减小 C．I总不断减小 D．R两端电压不断减小 5．（2022·内蒙古包头·中考真题）如图所示，电源电压为3V，R0的阻值为5Ω，滑动变阻器R的最大阻值为10Ω，a、b为滑动变阻器两个端点。闭合开关，下列说法正确的是（　　） A．若将滑片移动到a端，电路仍能正常工作 B．滑片在b端时，电流表A1示数为0.3A C．滑片由b端向a端移动，电流表A2示数变大 D．滑片移动到中点时，电流表A1与A2示数比为2∶1 6．（2022·江苏·苏州高新区第一初级中学校九年级开学考试）在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0～0.6A）、电压表、三个定值电阻（5Ω、10Ω、20Ω），滑动变阻器标有“30Ω　1A”字样。如图所示，则探究过程中定值电阻两端电压设定值的合理范围是（　　） A．1.2～2.0V B．1.8～2.4V C．1.2～3.0V D．1.8～3.0V 7．（2022·上海·中考真题）在图所示的电路中，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点。用一阻值为20欧的电阻替换R1后，可能使电流表示数与替换R1前相同的方法是（　　） 第8题图 第9题图 第11题图 A．电源电压不变，不移动滑片P B．电源电压不变，向右移动滑片P C．减小电源电压，不移动滑片P D．增大电源电压，向右移动滑片P 8．（2022·新疆·中考真题）如图甲所示的电路中，电源电压保持不变R0为定值电阻，R1为热敏电阻。在0℃~80℃的范围内，电压表的示数U随热敏电阻的温度t变化的关系如图乙所示。已知当温度t由10℃升高到30℃的过程中，热敏电阻Rt的阻值变化了20Ω，则温度t由30℃升高到50℃的过程中，热敏电阻R1的阻值变化情况是（　　） A．阻值减小且阻值变化量小于20Ω B．阻值减小且阻值变化量大于20Ω C．阻值增大且阻值变化量小于20Ω D．阻值增大且阻值变化量大于20Ω 9．（2022·镇江·二模）题图甲为某物理兴趣小组设计的利用电路测量物体重力的仪器，电压表V1、V2的量程均为0～15V，R0=5Ω，R=15Ω，在保证电路的安全下，弹簧的伸长与拉力均成正比。当秤盘里不放重物时，滑片P恰好在a点，闭合开关S可以得到电压表V2的示数与电阻R的关系如乙图。下列说法正确的是（　　） A．盘内物体重力变大时，电路消耗的总功率变小 B．P在滑动过程中，电压表V1、V2示数的差值不变 C．V1表盘不能改造成显示重力大小的刻度 D．若秤盘由于粘上泥土质量偏大，则要保持原来的最大测量范围，可适当增大R0的阻值 10．（2022·江苏南京·一模）如图所示，R1为定值电阻，R2为标有“20Ω 1A”的滑动变阻器，电源电压保持不变。当滑片P在某位置时，电流表示数为0.2A，此时在电路中接入一个电压表，闭合开关，电压表示数为2V。已知电流表的量程为0～0.6A，电压表的量程为0～3V，在保证电路安全的情况下向某一方向移动滑片，发现电压表示数最大变化量为1V，下列判断正确的是（　　） ①若电压表接在R1两端且滑片向左滑动，则电源电压可能为6V且R1=10Ω ②若电压表接在R1两端且滑片向右滑动，则电源电压只能为3V且R1=10Ω ③若电压表接在R2两端且滑片向左滑动，则电源电压只能为2.5V且R1=2.5Ω ④若电压表接在R2两端且滑片向右滑动，则电源电压只能为6V且R1=20Ω A．仅①③ B．仅②④ C．仅①②③ D．①②③④ 第Ⅱ卷 二、填空题。（每空2分，共20分） 11．（2022·安徽芜湖·三模）如图所示电路中，电源电压不变，电阻R1＝20Ω，闭合开关后，电压表示数为2V；若将电压表换成电流表，电路电流为0.3A，则电阻R2＝_____Ω。 第12题图 第13题图 第14题图 第15题图 12．（2022·四川广元·中考真题）如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R1=10Ω，R2=20Ω，电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表a的示数为___________A；当电表a、b为电压表，c为电流表，电表b的示数为___________V。 13．（2022·辽宁锦州·中考真题）如图所示电路，电源电压恒定，定值电阻R2的阻值为20Ω，电流表A1和A2的量程均为0~0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为______V，滑动变阻器R1允许接入电路的最小阻值为______Ω。 14．（2022·安徽合肥·三模）如图所示，R1、R2、R3是三个阻值不同的定值电阻，且R1∶R2∶R3=1∶2∶6，已知R1=5Ω，把它们并联起来接入电路时的总电阻为______Ω。 15．（2022·安徽滁州·二模）如图所示，电源电压保持不变，滑动变阻器的最大阻值R变=20Ω，当滑片移至a端，电流表示数为0.45A；当滑片移至b端，电流表示数为0.15A，则定值电阻R为______Ω。 16．（2022·广西桂林·中考真题）在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为，为滑动变阻器，、为定值电阻，且，。闭合开关前，应将的滑片移动至最 ___________（选填“左”或“右”）端；闭合开关，将滑片移至某点固定不动，当开关由点切换到点时，电压表示数变化了，电流表示数变化了，则___________。 第16题图 第17题图 第18题图 17．（2022·上海·九年级）如图所示的电路中，电源电压为U0且保持不变，电阻R1、R2的阻值均为R0，闭合开关S，电路正常工作，一段时间后，发现电路中至少有一个电表的示数变大，故障只发生在电阻R1、R2上，将电流表A与R1位置互换后，电压表与电流表的示数不发生变化，写出两电表的示数及对应的故障______。 三、实验探究题（每空2分，共22分） 18．（2022·山东省青州第三中学模拟预测）小明用以下实验器材测小灯泡正常工作时的电阻：电源（电压4.5V）、开关、电压表、电流表各一个，导线若干，额定电压为2.5V的待测手电筒灯泡（电阻约为8Ω），滑动变阻器R“20Ω，1A”。 （1）请用笔画线代替导线，将图甲所示实验电路补充完整（要求：滑动变阻器的滑片向右移动时，小灯泡的亮度变暗）_____。 （2）连接完电路后闭合开关，灯泡不亮，电流表、电压表有示数但均很小，无论怎样移动滑片都不能改变这种情况，可能的故障是 _____。 （3）排除故障后闭合开关，移动滑片至某一位置，电压表的示数如图乙所示，此时小灯泡两端电压为 _____V；为了测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向 _____（选填“左”或“右”）移动。 （4）图丙是根据实验数据画出的小灯泡的电流与电压的关系图像，则小灯泡正常工作时的电阻是 _____Ω。 第19题图 第20题图 19．（2022·湖北鄂州·中考真题）如图所示，科技制作小组运用电学知识设计了一个电子身高测量仪。已知定值电阻R1=5Ω，电源电压恒为4V，R2的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。根据以上信息，请回答下列问题。 （1）当被测身高增加时，电压表的示数 ___________（选填“变大”、“变小”或“不变”）； （2）当R2实际接入的电阻值为5Ω时，电流表的读数是多少？___________ （3）为保证各元件安全，变阻器R2接入电路中的阻值范围是多少？___________ 20．（2022·安徽·马鞍山中加双语学校一模）在伏安法测电阻的实验中，老师给兴趣小组提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，阻值约为10Ω的待测电阻，滑动变阻器（规格为“20Ω 2A”），导线若干。 （1）用笔画线将图甲实物图连接完整________。 （2）连接好电路后，闭合开关，发现电流表没有示数，电压表指针处于最右端，其可能原因是_______。 （3）调节滑片，当电压表示数为2.0V时，电流表示数如图乙所示，则待测电阻阻值为_______Ω。 四、计算题：本题共3小题，共28分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。 21．(8分)（2022·广西柳州·中考真题）小宸利用一个电池组，两只电流表（A1和A2），一个开关，一个阻值为R0=15Ω的定值电阻和若干导线，来测量未知电阻Rx的阻值，他设计好电路并正确操作，发现A1、A2的示数如图所示。 （1）A1、A2的示数I1、I2分别是多少？ （2）在你不确定电路设计的情况下，请判断电阻Rx可能的阻值为多少？ 22．(8分)（2022·安徽滁州·二模）如图所示是一个电流表、电压表两用表的电路，电流计G的量程Ig＝100mA，内阻Rg＝10Ω，电阻R1＝2Ω，R2＝100Ω，S为单刀双掷开关。 （1）当S接到a时，电流计改装结果是什么表？其量程是多少？ （2）当S接到b时，电流计改装结果是什么表？其量程是多少？ 23．(12分)（2022·云南昭通·九年级期末）如图甲所示，灯L正常发光时的电压为12V，其I﹣U图像如图乙所示，定值电阻R0的阻值为10Ω，滑动变阻器上标有“100Ω·1A”。 （1）开关都闭合，灯L正常发光，求灯正常发光的电阻。 （2）开关都闭合，若电流表、电压表的量程分别为0～0.6A、0～15V，滑动变阻器连入电路的最小阻值。 （3）闭合S，断开S1、S2，电流表、电压表量程分别为0～0.6A、0～9V，在保证电路各元件安全的情况下，求滑动变阻器的取值范围。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
