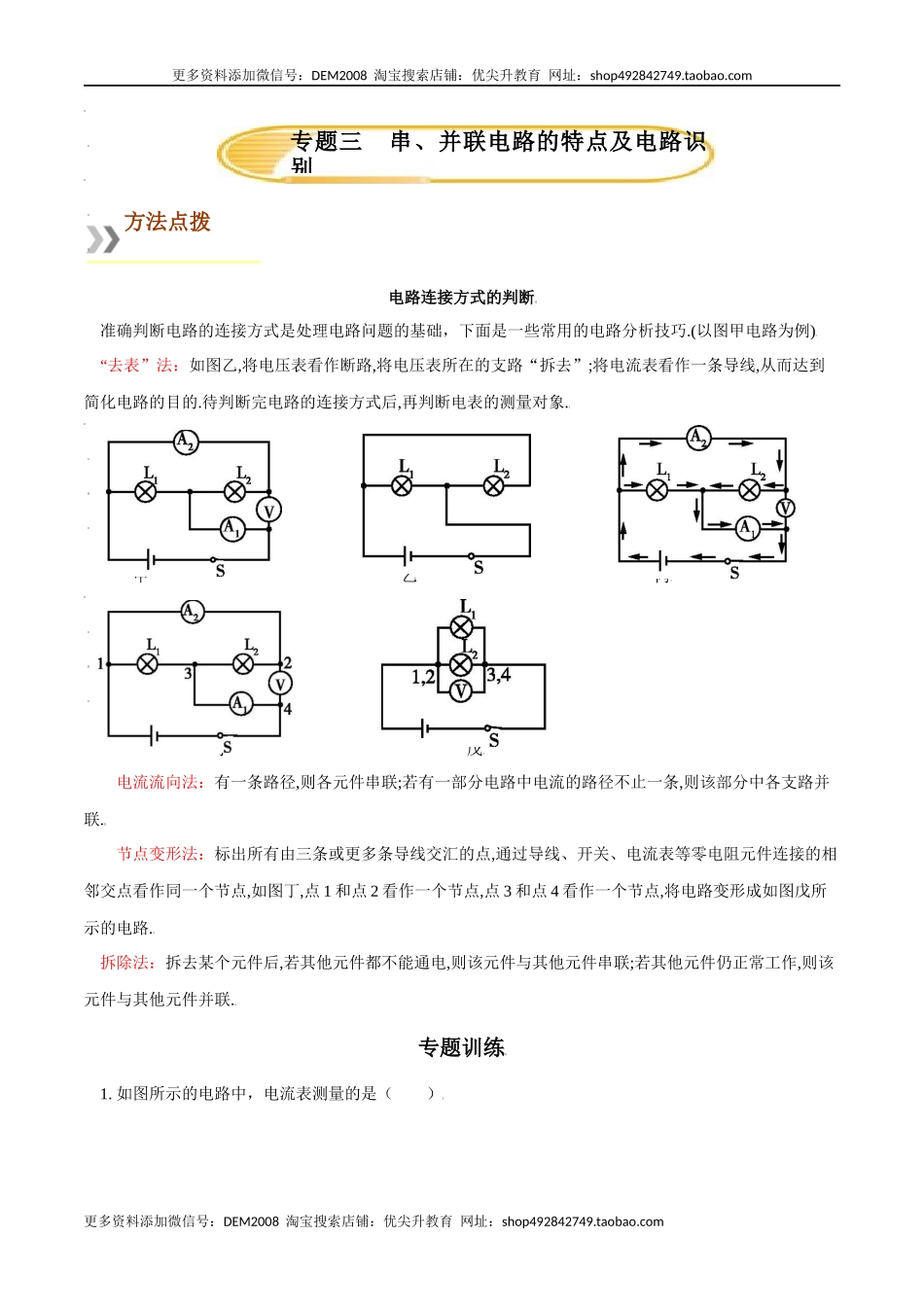

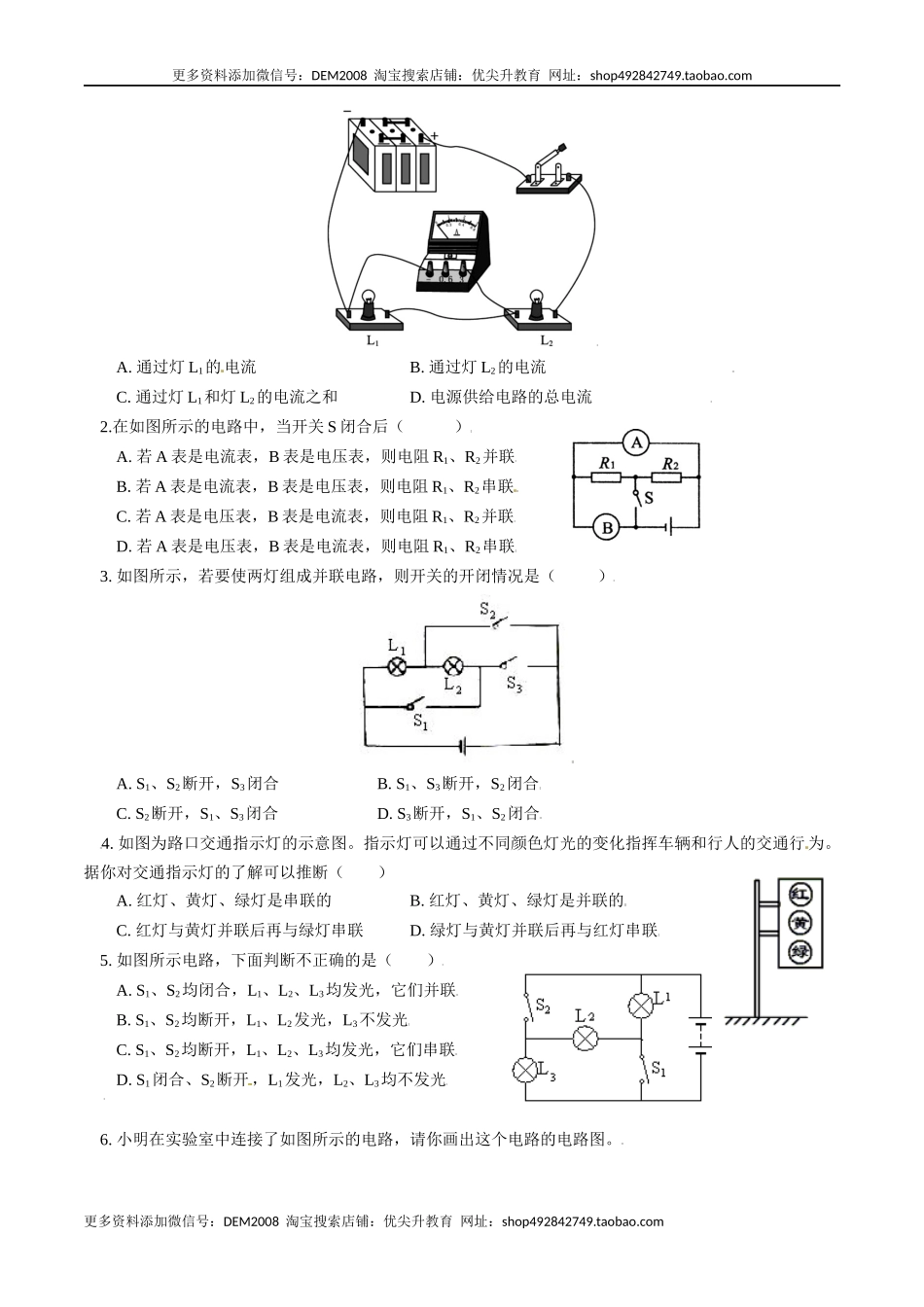

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 专题三 串、并联电路的特点及电路识别 方法点拨 电路连接方式的判断 准确判断电路的连接方式是处理电路问题的基础，下面是一些常用的电路分析技巧.(以图甲电路为例) “去表”法：如图乙,将电压表看作断路,将电压表所在的支路“拆去”;将电流表看作一条导线,从而达到简化电路的目的.待判断完电路的连接方式后,再判断电表的测量对象. 甲　　 乙　 丙 丁　 戊 电流流向法：有一条路径,则各元件串联;若有一部分电路中电流的路径不止一条,则该部分中各支路并联. 　　节点变形法：标出所有由三条或更多条导线交汇的点,通过导线、开关、电流表等零电阻元件连接的相邻交点看作同一个节点,如图丁,点1和点2看作一个节点,点3和点4看作一个节点,将电路变形成如图戊所示的电路. 拆除法：拆去某个元件后,若其他元件都不能通电,则该元件与其他元件串联;若其他元件仍正常工作,则该元件与其他元件并联. 专题训练 1. 如图所示的电路中，电流表测量的是（ ） A. 通过灯L1的电流 B. 通过灯L2的电流[来源:学§科§网Z§X§X§K] C. 通过灯L1和灯L2的电流之和 D. 电源供给电路的总电流[来源:Zxxk.Com] 2.在如图所示的电路中，当开关S闭合后（ ） A. 若A表是电流表，B表是电压表，则电阻R1、R2并联 B. 若A表是电流表，B表是电压表，则电阻R1、R2串联 C. 若A表是电压表，B表是电流表，则电阻R1、R2并联 D. 若A表是电压表，B表是电流表，则电阻R1、R2串联 3. 如图所示，若要使两灯组成并联电路，则开关的开闭情况是（ ） A. S1、S2断开，S3闭合 B. S1、S3断开，S2闭合 C. S2断开，S1、S3闭合 D. S3断开，S1、S2闭合 4. 如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ） A. 红灯、黄灯、绿灯是串联的 B. 红灯、黄灯、绿灯是并联的 C. 红灯与黄灯并联后再与绿灯串联 D. 绿灯与黄灯并联后再与红灯串联 5. 如图所示电路，下面判断不正确的是（ ） A. S1、S2均闭合，L1、L2、L3均发光，它们并联 B. S1、S2均断开，L1、L2发光，L3不发光 C. S1、S2均断开，L1、L2、L3均发光，它们串联 D. S1闭合、S2断开，L1发光，L2、L3均不发光 6. 小明在实验室中连接了如图所示的电路，请你画出这个电路的电路图。 7. 在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是______联，原因是它们_________（选填“能”或“不能”）独立工作。 8. 如下图为小光在实验室连接的电路，他将滑动变阻器的滑片移至最左端的A点，闭合开关S1与S2，则此时R1与R2的连接方式是 。 9. 试判断下图的连接方式是__________。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
