第17章 章末测试-九年级物理人教版 17 测试 九年级 物理 人教版

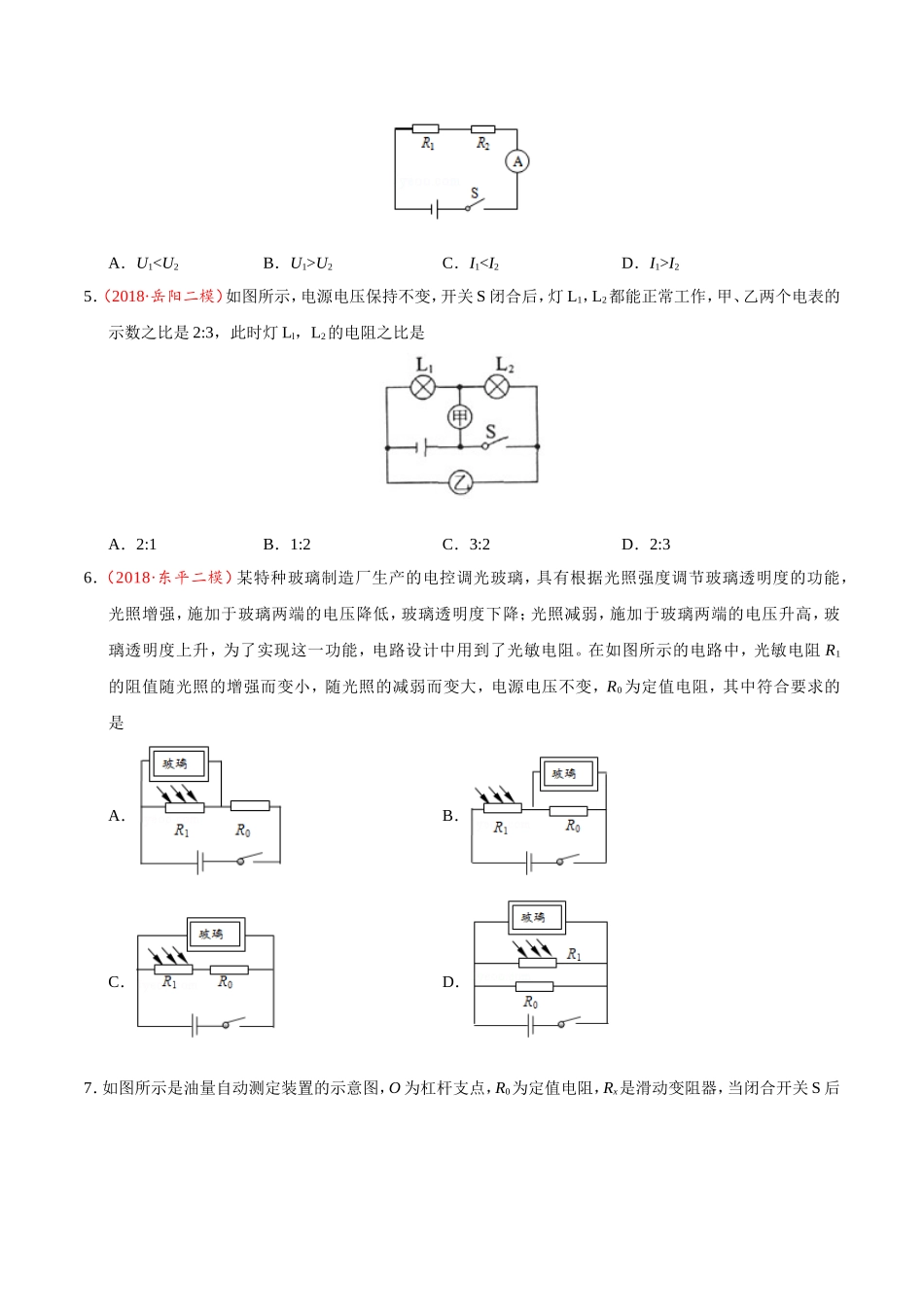

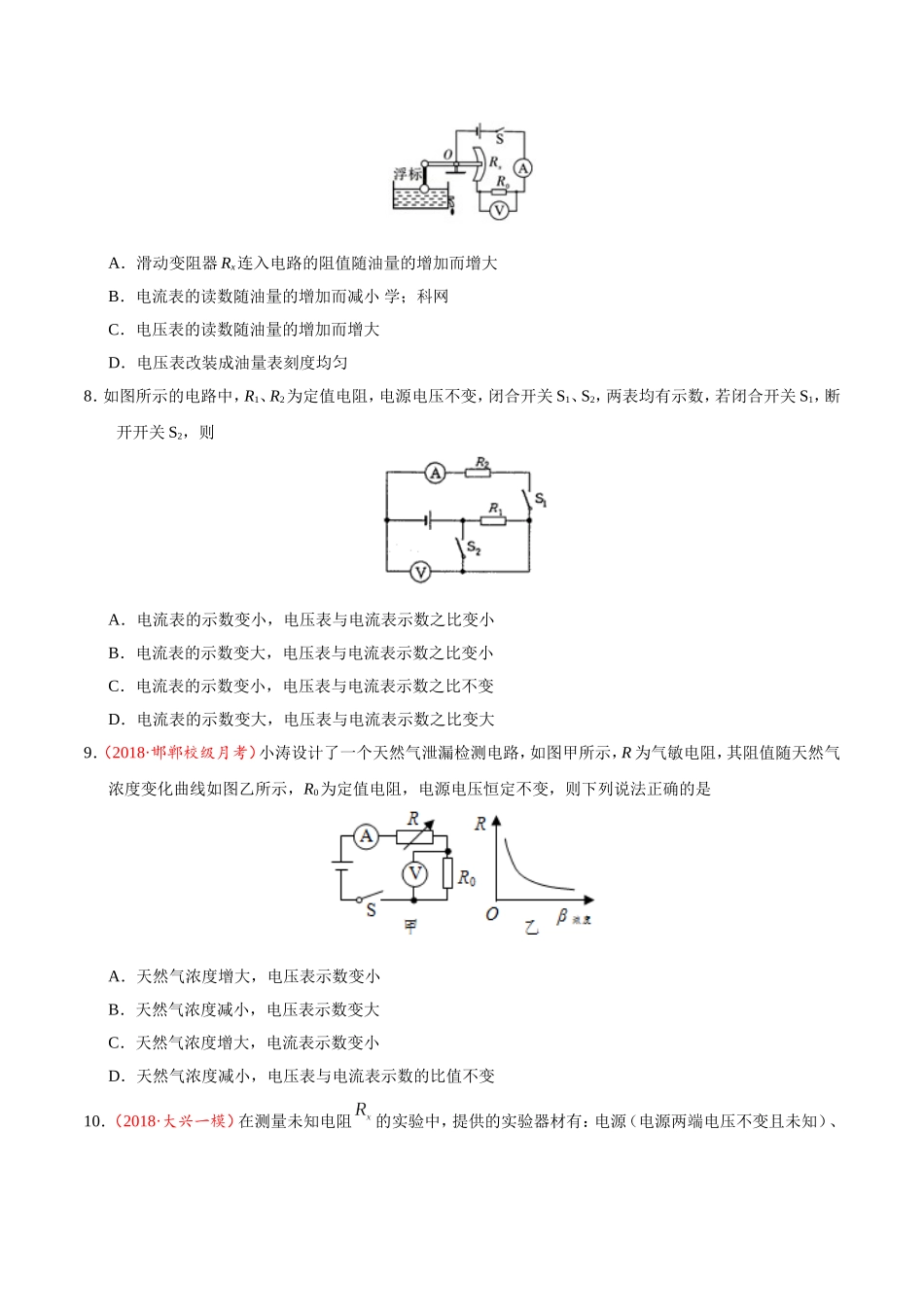

九年级第17章章末测试 一、选择题(共12小题) 1.下列关于电流、电压、电阻的关系说法正确的是 A.电压大的电路中电流一定大 B.电阻大的电路中电流一定小 C.导体中的电流与电压、电阻无关 D.导体中的电阻与电流、电压无关 2.(2018·兴化一模)在“探究通过导体的电流与电压的关系”实验中,用定值电阻进行实验,得到I﹣U图象如下图所示,则正确的是 A. B. C. D. 3.(2018·绵阳二模)小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中,当A、B两点间的电阻由5 Ω更换为10 Ω后,为了探究上述问题,他应该采取的唯一操作是 A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动 C.将变阻器滑片适当向右移动 D.将电池个数增加 4.(2018·丰台区二模)如图所示的电路中,电阻阻值R1>R2。开关S闭合后,电阻R1、R2两端的电压分别为U1、U2,通过两个电阻的电流分别为I1、I2。下列判断正确的是 A.U1<U2 B.U1>U2 C.I1<I2 D.I1>I2 5.(2018·岳阳二模)如图所示,电源电压保持不变,开关S闭合后,灯L1,L2都能正常工作,甲、乙两个电表的示数之比是2:3,此时灯Ll,L2的电阻之比是 A.2:1 B.1:2 C.3:2 D.2:3 6.(2018·东平二模)某特种玻璃制造厂生产的电控调光玻璃,具有根据光照强度调节玻璃透明度的功能,光照增强,施加于玻璃两端的电压降低,玻璃透明度下降;光照减弱,施加于玻璃两端的电压升高,玻璃透明度上升,为了实现这一功能,电路设计中用到了光敏电阻。在如图所示的电路中,光敏电阻R1的阻值随光照的增强而变小,随光照的减弱而变大,电源电压不变,R0为定值电阻,其中符合要求的是 A. B. C. D. 7.如图所示是油量自动测定装置的示意图,O为杠杆支点,R0为定值电阻,Rx是滑动变阻器,当闭合开关S后 A.滑动变阻器Rx连入电路的阻值随油量的增加而增大 B.电流表的读数随油量的增加而减小 学;科网 C.电压表的读数随油量的增加而增大 D.电压表改装成油量表刻度均匀 8.如图所示的电路中,R1、R2为定值电阻,电源电压不变,闭合开关S1、S2,两表均有示数,若闭合开关S1,断开开关S2,则 A.电流表的示数变小,电压表与电流表示数之比变小 B.电流表的示数变大,电压表与电流表示数之比变小 C.电流表的示数变小,电压表与电流表示数之比不变 D.电流表的示数变大,电压表与电流表示数之比变大 9.(2018·邯郸校级月考)小涛设计了一个天然气泄漏检测电路,如图甲所示,R为气敏电阻,其阻值随天然气浓度变化曲线如图乙所示,R0为定值电阻,电源电压恒定不变,则下列说法正确的是 A.天然气浓度增大,电压表示数变小 B.天然气浓度减小,电压表示数变大 C.天然气浓度增大,电流表示数变小 D.天然气浓度减小,电压表与电流表示数的比值不变 10.(2018·大兴一模)在测量未知电阻的实验中,提供的实验器材有:电源(电源两端电压不变且未知)、开关、导线、电流表、电压表、阻值已知的定值电阻、滑动变阻器、电阻箱(电路中的符号)等。同学们设计了如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻阻值的是 A. B. C. D. 11.(2018·无锡模拟)如图甲所示电路,电源电压保持不变。闭合开关S,调节滑动变阻器阻值从最大变化到最小,R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示。请作出另一个电阻的“I﹣U”关系图线。下列选项中正确的是 A. B. C. D. 12.如图所示,电源电压为3 V且保持不变,滑动变阻器R标有“1 A 15 Ω”的字样。当滑动变阻器的滑片P在最右端时,闭合开关S,通过灯泡的电流为0.4 A,移动滑动变阻器的滑片P,在电路安全工作的情况下,下列说法正确的是 A.向左移动滑动变阻器的滑片P时灯泡变亮 B.滑片P在最右端时通过干路中的电流是0.9 A C.R接入电路的阻值变化范围是5~15 Ω D.电路总电阻的最大值为5 Ω 二、填空题(共3小题) 13.(2018·端州模拟)当某导体两端的电压是6 V时,通过它的电流是0.3 A,则该导体的电阻是________Ω;当它两端电压为2 V时,通过它的电流变为________ A;当它两端电压为0时,该导体的电阻为________ Ω。 14.(2018·盐城校级月考)小明发现实验室里有一卷单股导线,他了解到此类电线每千米的电阻为0.2 Ω。为了粗略估算电线有多长,小明用电压表、电流表和电源接成如图所示的电路进行测量。测得电压表的示数为3.0 V时,电流表的示数为0.3 A,则导线电阻值为_______Ω,这种测量电阻的方法叫___________________,这卷电线的长度约有_______m。 15.如图所示的电路,电源电压为12 V且保持不变,当开关S、S1都闭合,滑动变阻器滑片P置于中点时,电流表示数为1.5 A,电阻R=____Ω。此时断开S1,电流表示数变为0.6 A,则滑动变阻器的最大电阻为____Ω。 三、实验题(共3小题) 16.(2018·深圳校级期中)某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”,电源电压恒为。 (1)闭合开关后,电流表无示数,但电压表有示数,原因可能是__________. A.电流表断路 B.电压表断路 C.断路 D.断路 (2)探究电流与电压的关系时,应保持__________不变(选填“”或“”)。 (3)探究电流与电阻的关系时,当的阻值是,电流表示数是,要使电流表示数是,的阻值是__________;多次测量后,作出的图像是图乙中的__________。 17.在“探究导体的电流跟电阻的关系”实验中,老师提供的器材有:电源(电压恒为4.5 V),电流表、电压表和开关各一个,四个定值电阻(10 Ω、15 Ω、20 Ω、30 Ω),两个滑动变阻器(规格分别是“5 Ω 2 A”、“20 Ω 1 A”),导线若干。 (1)请用笔画线表示导线,在图甲中将实验电路图连接完整。 (2)在连接电路时,要求先将开关、滑动变阻器分别处于__________的位置。(填字母) A.闭合、阻值最大处 B.断开、阻值最小处 C.闭合、任意阻值处 D.断开、阻值最大处 (3)实验时,先在ab间接接入10 Ω电阻,移动滑P,使电压表示数为3 V,并记录相应的电流值;再改接l5 Ω的电阻,此时滑片P应向__(选填“c”或“d”)端移动,这样移动滑片的目的是:___________________________。 (4)本实验需在ab间先后接入上述四个定值电阻,为完成整个实验,应该选取规格为_________的滑动变阻器。 (5)通过实验获救数据,得到如图乙所示导体的电流I随电阻R变化的图象,由图象可得出结论:____________________________________。 18.(2018·河南模拟)在“伏安法测定值电阻”试验中,小明同学所用电源电压恒定不变,但电源电压未知,滑动变阻器上标有“20 Ω 1.5 A”字样,电压表和电流表的量程合适。学科、网 (1)请你在图甲中接错的那根线上打“×”并另画一根导线,使电路连接正确。 (2)小明测得一次结果后,准备整理实验器材结束实验,你认为他的实验真的结束了吗?你会给他提什么建议呢? ①写出你的建议:调节滑片,____________________。 ②你提出这个建议的目的是______________________________。 (3)若他测量的是小灯泡的电阻,你还会基于同样的目的提出这样的建议吗?_____(选填“会”或“不会”),原因是_________________________________________。 (4)实验过程中电流表突然损坏了,小明利用现有器材仍然完成了实验,请你完善下列步骤并写出定值电阻的表达式。 ①按照图乙所示的电路图连接好电路; ②调节滑动变阻器,使其接入电路的电阻为_____Ω时,读出电压表示数U1; ③再调节滑动变阻器,使其接入电路的电阻为______Ω时,读出电压表示数U2; ④根据已知条件和测量结果,写出定值电阻的表达式:Rx=______Ω(用符号表示)。 四、计算题(共2小题) 19.(2018·浦东一模)如图所示的电路中,电源电压为12伏且保持不变,电阻R1的阻值为20欧。当电键S闭合后,通过R1的电流为0.2安。求: (1)R1两端的电压U1; (2)电阻R2的阻值。 20.如图所示,电源电压恒定,R1=20 Ω,闭合开关S,断开开关S1,电流表示数是0.3 A;若再闭合S1,发现电流表示数变化了0.2 A。求 (1)电源电压是多大? (2)电阻R2的阻值是多少? 1.D【解析】只有在电阻一定时,电压大的电路中电流才一定大,故A错误;只有在电压一定时,电阻大的电路中电流才一定小,故B错误;导体中的电流与电压、电阻都有关系,故C错误;导体电阻由导体材料、长度、横截面积决定,与导体的电压与电流无关,故D正确。故选D。 5.B【解析】由题知,开关S闭合后,灯L1、L2都能正常工作,如果甲、乙两个电表任何一个为电流表,将会形成短路,因此甲、乙两个电表都为电压表,此时灯L1、L2串联,电压表甲测量L2两端电压,电压表乙测量电源电压;因为串联电路两端电压等于各部分电压之和,并且甲、乙两个电表的示数之比是2:3,所以灯L1、L2两端电压之比:U1:U2=(3–2):2=1:2;又因为串联电路电流相等,由I=U/R可得两灯的电阻之比:R1:R2=U1:U2=1:2。故选:B。 6.A【解析】由电路图可知,光敏电阻R1与定值电阻R0串联连接,当光照增强时,光敏电阻R1的阻值变小,电路中的总电阻变小,由I=U/R可知,电路中的电流变大,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R1两端的电压变小,由题知,光照增强,施加于玻璃两端的电压降低,所以,玻璃应并联在R1两端,故A符合题意、B不符合题意;C图中,R1与R2串联后再与玻璃并联;D图中,玻璃、R1和R2并联,由并联电路的电压特点可知,玻璃两端的电压等于电源电压,即光照变化时,玻璃两端的电压不变,故CD不符合题意。故选A。 7.C【解析】由电路图可知,定值电阻R0与滑动变阻器Rx串联,电流表串联在电路中,电压表测R0两端的电压;当油量增加时,浮标上移,在杠杆的作用下滑片下移,变阻器Rx接入电路的电阻减小,电路中的总电阻减小,故A错误;由I=U/R可知,电路中的电流增大,即电流表的示数增大,故B错误;由U=IR可知,R0两端的电压增大,即电压表的示数增大,故C正确;因串联电路中总电阻等于各分电阻之和,所以,电路中的电流:I=,电压表的示数U0=IR0=R0,因U0与Rx不成正比,所以,电压表改装成油量表时,刻度不均匀,故D错误;故应选C。 8.C【解析】当闭合S1、S2时,R1被短路,电路中只有R2,电压表测量电源电压(也是测R2两端的电压),电流表测电路中的电流;若闭合开关S1,断开开关S2,R1与R2串联,电压表测R2两端的电压,电流表测电路中的电流;再断开S2时,电路中多串联了一个电阻,电路的总电阻变大,电源电压不变,由欧姆定律可知,电路中电流变小,即电流表的示数变小,故BD错误;两次电压表均测量R2两端的电压,根据欧姆定律可知,电压表与电流表示数之比均为R2的电阻,所以该比值保持不变。故C正确,A错误;故应选C。 9.D【解析】如图甲的电路,两电阻串联,电压表测量定值电阻R0的电压,电流表测量电路中的电流;天然气浓度增大时,由图乙知,气敏电阻阻值减小,电路总电阻减小,根据知,电路中电流变大,即电流表示数变大,故C错误;且定值电阻R0阻值不变,电流变大,根据知,电阻R0两端电压变大,即电压表示数变大,故A错误;天然气浓度减小时,气敏电阻阻值变大,电路总电阻变大,根据知,电路中电流变小,即电流表示数变小;定值电阻R0阻值不变,电流变小,根据知,电阻R0两端电压变小,即电压表示数变小,故B错误;电压表与电流表示数的比值,即是定值电阻的阻值,所以比值不变,故D正确;故选D。 11.A【解析】由图乙可知,电压和电流值没有为零的坐标,故乙图为R1的“I﹣U”图象,当滑片P在最左端时,R1两端的电压最大,即为电源的电压,则电源的电压U=UR1=6 V,当滑片在最右端时,R1与R2串联,电路中的电流最小,R2两端的电压最大,由图象可知,R1两端的电压U1=2 V,因串联电路中总电压等于各分电压之和,所以,R2两端的最大电压:U2=U﹣U1=6 V﹣2 V=4 V,由I=可得,滑动变阻器两端的电压:U2=U﹣U1=U﹣IR1,综上可知,滑动变阻器的图线为一条倾斜的线段,两端点坐标为(4,0.2)和(0,0.6),选项A符合。故选A。 13.20 0.1 20 【解析】由I=可得,导体的电阻:R==20 Ω;因电阻是导体本身的一种性质,与导体两端的电压和通过的电流无关,所以,当它两端电压为2 V时或当它两端电压为0时,导体的电阻仍为20 Ω不变,当它两端电压为2 V时通过的电流:I′==0.1 A。 14.10 伏安法 5×104 【解析】由欧姆定律可知,接入电路的总电阻,已知输电线每千米的电阻为0.2 Ω,故输电线的总长度为,这种测量电阻的方法叫伏安法。 15.8 24 【解析】由图示可知,当开关S、S1都闭合时,滑动变阻器被短路,电路为R的基本电路,电流表测量电路电流;根据公式I=U/R可知,电阻R=U/I=12 V/1.5 A=8 Ω;当断开S1后,滑动变阻器与定值电阻串联,电流表测量电路电流;根据公式I=U/R可知,电路的总电阻R总=U/I1=12 V/0.6 A=20 Ω;由于串联电路的总电阻等于各部分电阻之和,故滑动变阻器接入电路的阻值R滑=R总﹣R=20 Ω﹣8 Ω=12 Ω;由于此时滑片在变阻器的中点处,故滑动变阻器的最大电阻R滑大=2R滑=2×12 Ω=24 Ω。学=科网 16.(1)D (2)R1 (3)4 D 【解析】(1)电流表无示数,则电路断路,电压表有示数,则与电压表并联的断路; (2)由图知,该实验是探究的电流和电压、电阻的关系,所以探究电流与电压的关系时,应保持不变; (3)探究电流与电阻的关系时,应保持电阻两端的电压不变,由题意知,,所以要使电流表示数是,的阻值是,电压不变,电流与电阻成反比,图象应为D。 17.(1)如图所示 (2)D (3)c 使定值电阻两端的电压保持3 V不变 (4)“20 Ω 1 A” (5)电压一定时,通过导体的电流与导体的电阻成反比 【解析】(1)电阻与滑动变阻器应与电流表串联,电流从正接线流入,负接线柱流出将电流表接入电路中;滑动变阻器应按照“一上一下”的原则接入电路如图所示。 (2)在连接电路时,要求先将开关断开,滑动变阻器滑片处于最大阻值处,防止电路中因电流过大烧电路的阻值应为,所以应使用规格为“20 Ω 1 A”的滑动变阻器。 (5)从表中数据可以看出,导体两端的电压一定时,通过导体的电流跟导体的电阻成反比。 18.(1)如下图所示 (2)多测几次数据求电阻的平均值 减小实验误差 (3)不会 灯泡的电阻会随温度变化 (4)0 20 【解析】(1)如图电压表测量的是总电压,正确的应该是测量定值电阻两端的电压,所以将电压表右侧的导线改接到滑动变阻器的C接线柱,如图所示。 (2)①建议:应该调节滑片,多测量几组数据;②目的是,根据每次测量的电阻值,求平均值减小误差。 ④根据已知条件和测量结果,写出定值电阻的表达式:。 19.(1)4 V (2)40 Ω 【解析】(1)由电路图可知,两电阻串联。由I=可得,R1两端的电压:U1=I1R1=0.2 A×20 Ω=4 V; (2)因串联电路中各处的电流相等,所以,电路中的总电阻:R==60 Ω, 因串联电路中总电阻等于各分电阻之和,所以,电阻R2的阻值:R2=R﹣R1=60 Ω﹣20 Ω=40 Ω。
