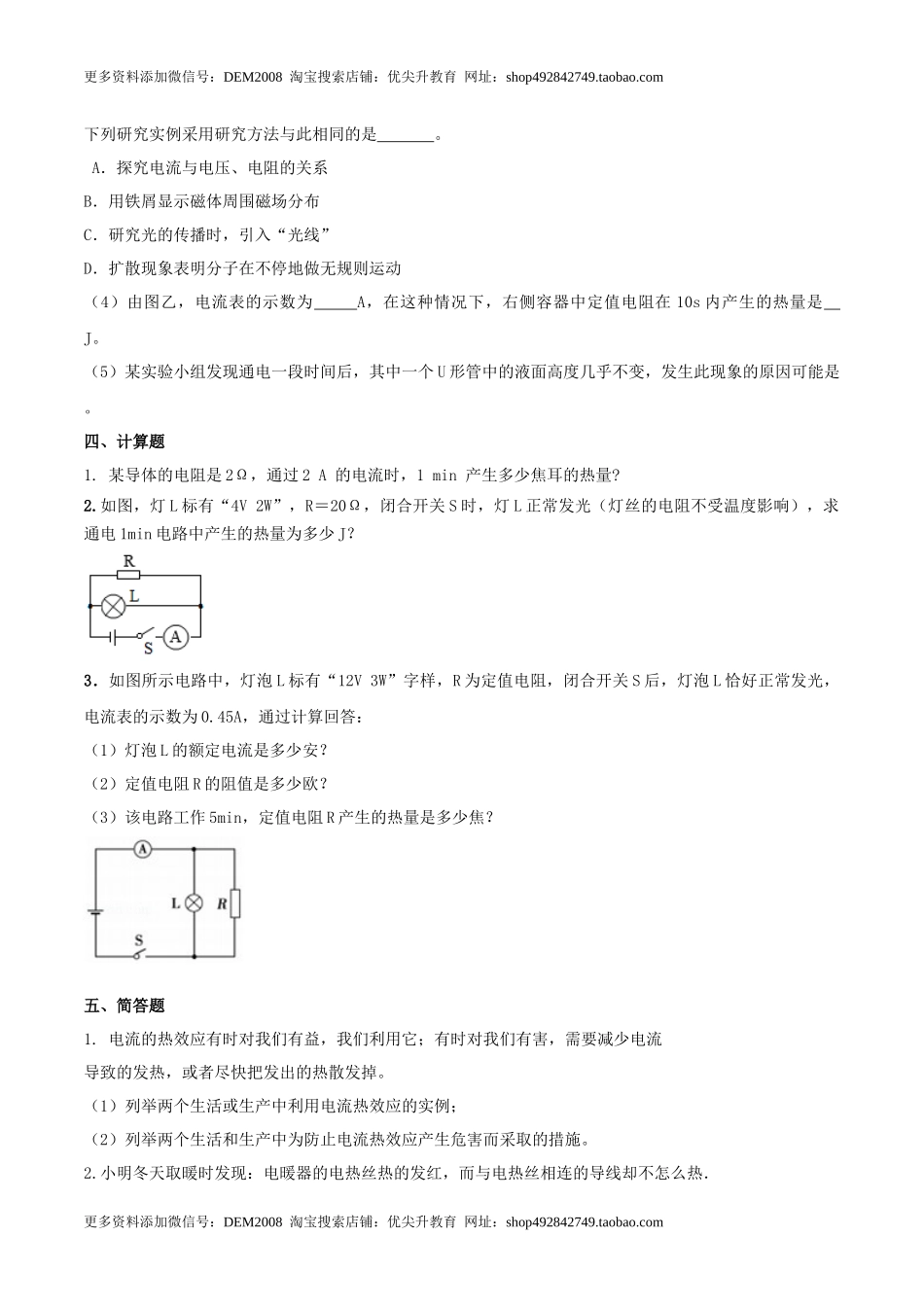

18.4 焦耳定律（原卷版） .docx

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第十八章 电功率 专题18.4 《焦耳定律》课节减负作业 一、选择题 1．下列用电器属于利用电流热效应工作的是（　　）A．电饭锅 B．电风扇 C．计算机 D．电视机 2．一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中通过的电流为10A．这台电动机工作1s消耗的电能为W，产生的热量为Q，则（　　） A．W=3800J，Q=200J B．W=3800J，Q=3800J C．W=7200J，Q=200J D．W=7200J，Q=3800J 3.图甲是小灯泡的电压——电流图像。将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（ ） A．电流表的示数为0.2A B．滑动变阻器R接入电路中的电阻为15Ω C．电路消耗的总功率为1.35W。 D．10s内滑动变阻器R产生的热量为13.5J 4.如图，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A，电路通电时间为3min.下列说法中不正确的是（　　） A. 电源电压为6V B. 电阻R2的阻值为30Ω C. 电路的总功率为3W D. 这段时间电路消耗的电能为9J 二、填空题 1.吸尘器正常工作一段时间后，机身的温度会升高，这是电流的______效应，一个“220V、440W”的吸尘器，线圈电阻是10Ω，工作1min消耗的电能是_______J，产生的热量是______J。 2.电炉子工作时，通过导线和电炉丝的电流相等，电炉丝电阻比导线电阻　　，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线　　，所以电炉丝热得发红而导线不太热． 3．如图所示，电源电压不变，R2=30Ω，R3=10Ω．只闭合S1，电流表Ⓐ示数为0.2A，电压表Ⓥ示数为4.0V，则定值电阻R1为　　Ω，电源电压为　　V．闭合S1、S2、S3，电流表A1、A2示数之比为　　，通电lmin电阻R1产生的热量为　　J。 三、实验探究题 1．如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。 （1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。 （2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与　 　大小是否有关的装置。 （3）实验中通过观察　 　的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　。 A．探究电流与电压、电阻的关系 B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线” D．扩散现象表明分子在不停地做无规则运动 （4）由图乙，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 J。 （5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　。 四、计算题 1. 某导体的电阻是2Ω，通过2 A 的电流时，1 min 产生多少焦耳的热量? 2.如图，灯L标有“4V 2W”，R＝20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），求通电1min电路中产生的热量为多少J？ 3．如图所示电路中，灯泡L标有“12V 3W”字样，R为定值电阻，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.45A，通过计算回答： （1）灯泡L的额定电流是多少安？ （2）定值电阻R的阻值是多少欧？ （3）该电路工作5min，定值电阻R产生的热量是多少焦？ 五、简答题 1. 电流的热效应有时对我们有益，我们利用它；有时对我们有害，需要减少电流 导致的发热，或者尽快把发出的热散发掉。 （1）列举两个生活或生产中利用电流热效应的实例； （2）列举两个生活和生产中为防止电流热效应产生危害而采取的措施。 2.小明冬天取暖时发现：电暖器的电热丝热的发红，而与电热丝相连的导线却不怎么热． （1）请你根据小明发现的现象提出一个需要探究的物理问题； （2）如图是小明进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分别为RA、RB，RA＜RB．通电一段时间后，发现B烧瓶中温度计的示数大些．请用所学的知识解释此现象． 温度计 A B 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
