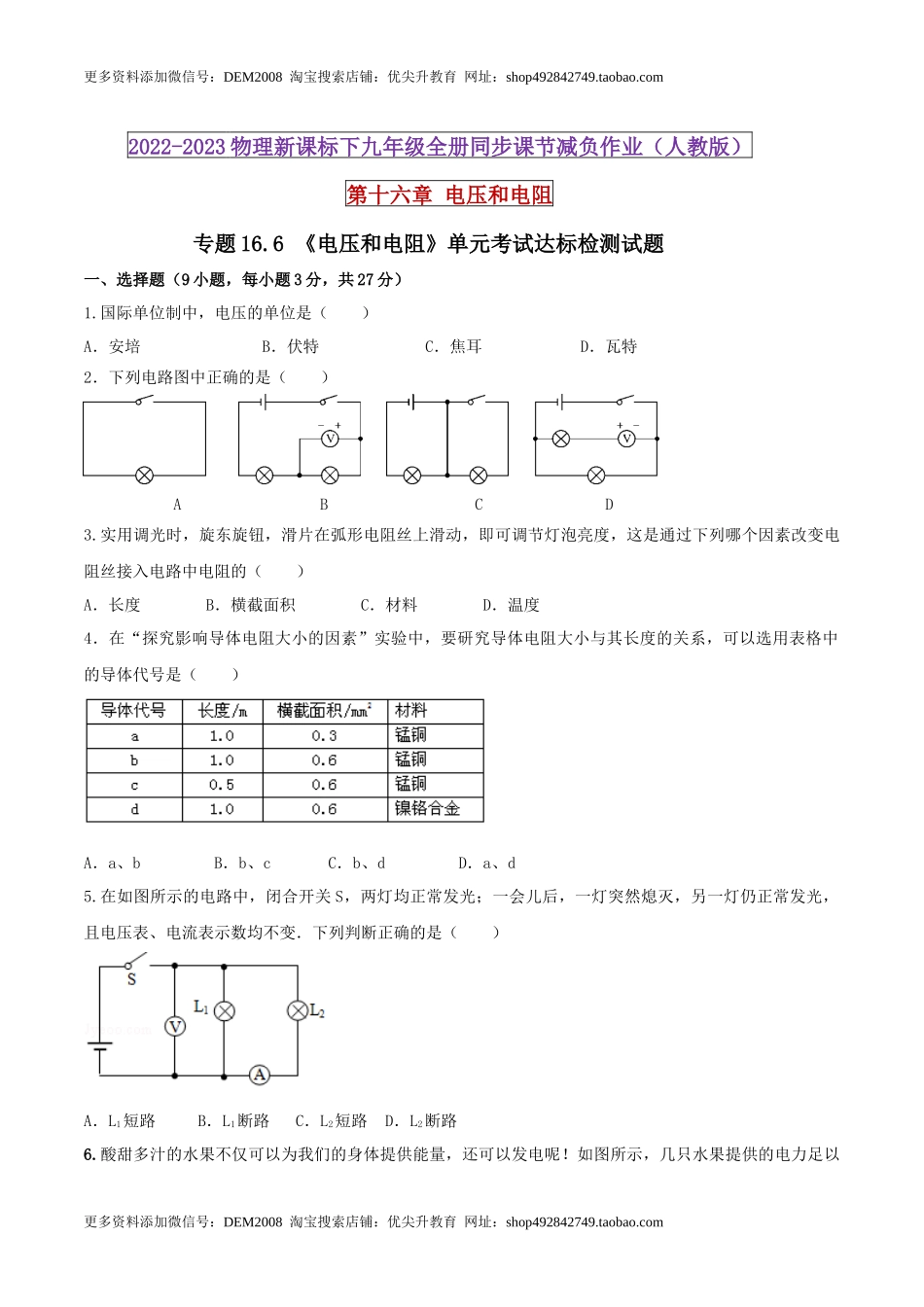

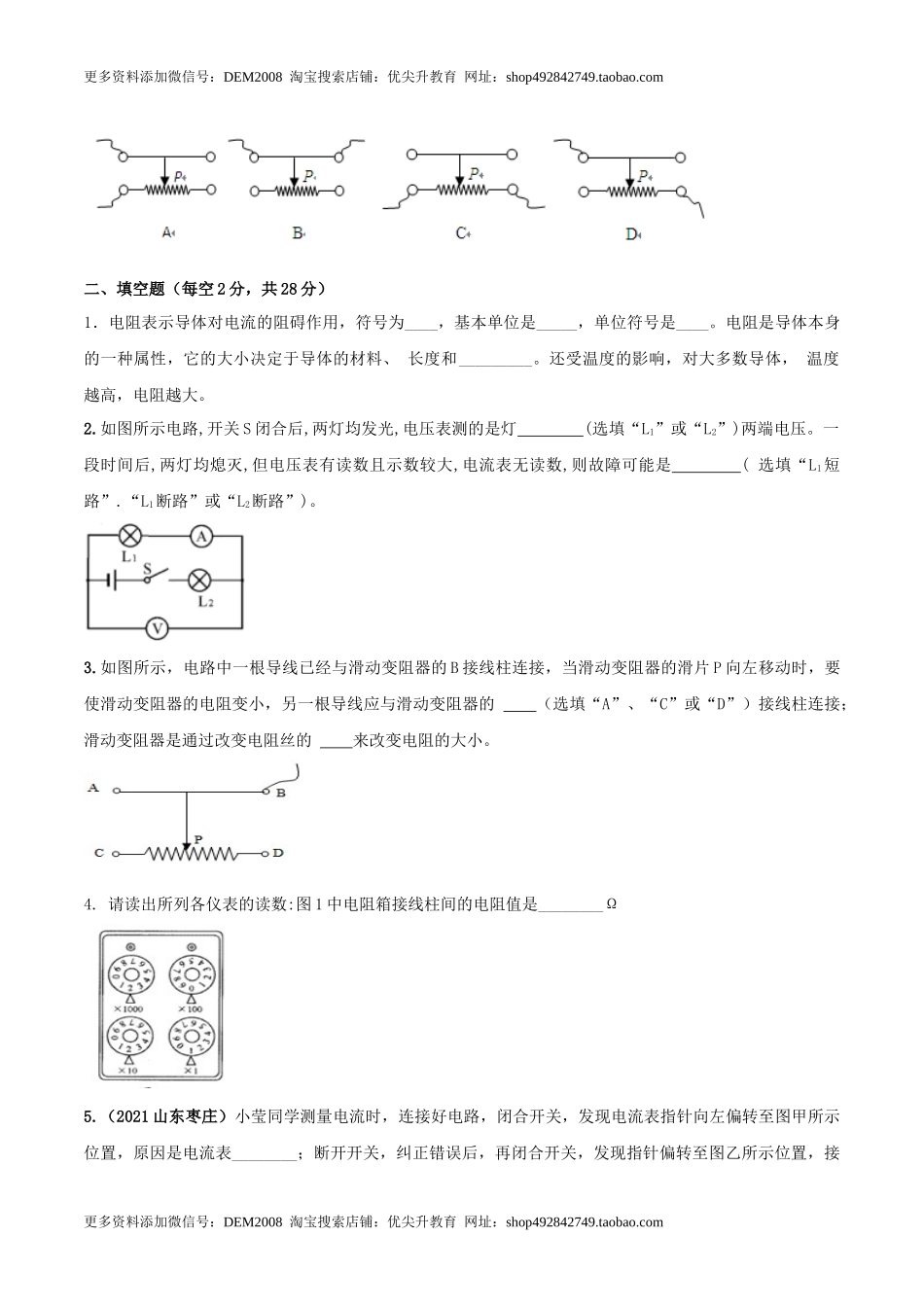

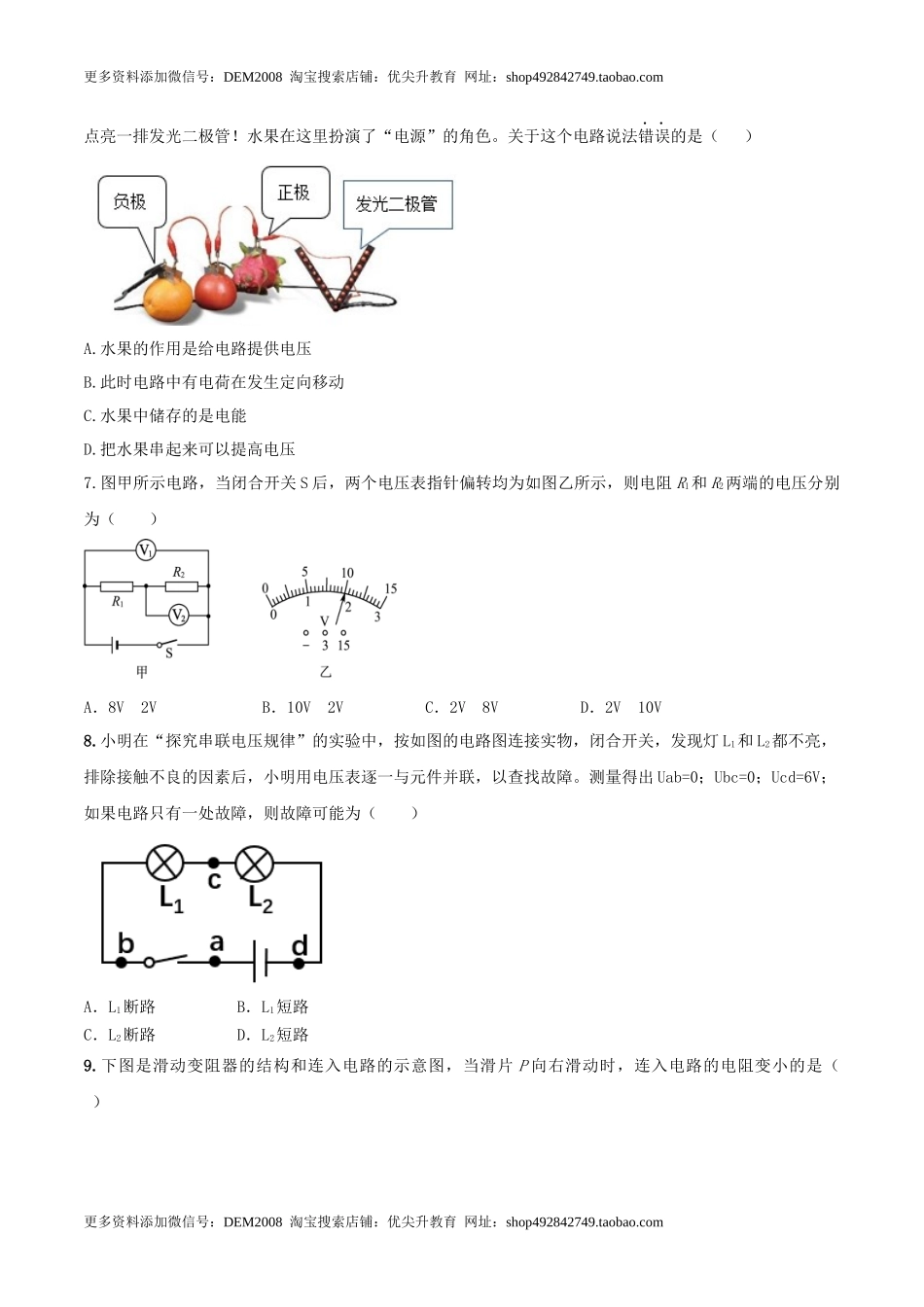

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第十六章 电压和电阻 专题16.6 《电压和电阻》单元考试达标检测试题 一、选择题（9小题，每小题3分，共27分） 1.国际单位制中，电压的单位是（　　） A．安培 B．伏特 C．焦耳 D．瓦特 2．下列电路图中正确的是（　　） 　 　 A B C D 3.实用调光时，旋东旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的（　　） A．长度 B．横截面积 C．材料 D．温度 4．在“探究影响导体电阻大小的因素”实验中，要研究导体电阻大小与其长度的关系，可以选用表格中的导体代号是（　　） A．a、b B．b、c C．b、d D．a、d 5.在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（　　） A．L1短路 B．L1断路 C．L2短路 D．L2断路 6.酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色。关于这个电路说法错误的是（ ） A.水果的作用是给电路提供电压 B.此时电路中有电荷在发生定向移动 C.水果中储存的是电能 D.把水果串起来可以提高电压 7.图甲所示电路，当闭合开关S后，两个电压表指针偏转均为如图乙所示，则电阻R1和R2两端的电压分别为（　　） A．8V 2V B．10V 2V C．2V 8V D．2V 10V 8.小明在“探究串联电压规律”的实验中，按如图的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，则故障可能为（ ） A．L1断路 B．L1短路 C．L2断路 D．L2短路 9.下图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（ ） 二、填空题（每空2分，共28分） 1．电阻表示导体对电流的阻碍作用，符号为____，基本单位是_____，单位符号是____。电阻是导体本身的一种属性，它的大小决定于导体的材料、 长度和_________。还受温度的影响，对大多数导体， 温度越高，电阻越大。 2.如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯 (选填“L1”或“L2”)两端电压。一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是 ( 选填“L1短路”.“L1断路”或“L2断路”)。 3.如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 　　（选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变电阻丝的 　　来改变电阻的大小。 4. 请读出所列各仪表的读数:图1中电阻箱接线柱间的电阻值是________Ω 5.（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表________；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，________继续进行实验。 6.如图所示的电压表，在测量电路导体两端电压时选择的量程为 ，分度值为 ，其示数是______V。 三、作图题（共6分） 1．（3分）在图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。 2.（3分）如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。 - + 四、简答题（共11分） 1.（6分）认真阅读下列表格。知道电压表和电流表的异同。 请说说电压表和电流表在使用方法上的不同点。 2.（5分）现将图中的滑动变阻器连入电路中的M、N两点间． (1)要求滑片P向右移动时，电流表A的读数变小，应如何接线？ (2)若d、b接线柱分别与M、N相连接，则滑片P向右移动时，电灯的亮度如何变化？ 五、实验探究题（共28分） 1．（6分）为探究影响水果电池电压大小的因素，小科利用铜片、锌片作电极的水果电池（图甲）和电压传感器（精密电压测量仪）等器材进行实验。数据记录如下表： 实验组别 水果种类 电极插入深度/cm 电极之间距离/cm 测得电压/V 1 哈密瓜 1.0 2.0 0.886 2 哈密瓜 1.0 4.0 0.885 3 哈密瓜 1.0 6.0 0.886 4 苹果 1.0 2.0 1.009 5 苹果 1.5 2.0 1.011 6 苹果 2.0 2.0 1.010 (1)为探究电极之间距离对水果电池电压大小的影响，应选用实验______（填组别）进行对比； (2)分析实验数据，可以得出的结论是______； (3)干电池与水果电池原理类似，其结构如图乙。若要改变一节干电池的电压，根据本实验的结论，你的做法是______。 2.（6分）小明按照课本要求探究并联电路中电流的关系，他设计如图甲的电路图，连成图乙所示的实物图，把电流表分别接在A，B，C处，测出它们的电流，填入下表。 实验 次数 IA/A IB/A IC/A 1 0.10 0.12 0.22 2 0.20 0.24 0.44 3 0.26 0.3 0.56 （1）小明连接完电路，闭合开关后发现电流表指针向左偏转，出现这种现象的原因是　 　，小明改正后，再测C点电流读数时，L2突然不亮了，L1仍旧发光，小明会看到电流表的示数　 　（选填“不变”“增大”、“减小”）。 （2）通过对表格中数据的分析，可以得出　 　。 （3）测量三次的目的是　 　，在实验中我们可以采用　 　的方法来改变电流的大小而进行三次实验。 （4）小刚提出，可以在原有器材的基础上再添加一个开关，可以不用来回拆接电流表，就可以完成实验。请在虚线框内画出符合这个设计的电路图。 3.（8分）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成： （1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。 （2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为　 　V。 （3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了　 　（选填“短路”或“断路”）。 （4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成　 　。 4.（8分）在探究影响导体电阻大小的因素时,小明作出了如下猜想:导体的电阻可能与(1)导体的长度有关、(2)导体的横截面积有关、(3)导体的材料有关.实验室提供了4根电阻丝,其规格、材料如下表所示. 编号 材料 长度/m 横截面积/mm² A 镍铬合金 0.5 0.5 B 镍铬合金 1.0 0.5 C 镍铬合金 0.5 1.0 D 锰铜合金 0.5 0.5 (1)按照图所示“探究影响导体电阻大小因素”的实验电路,在M、N之间分别接上不同的导体,则通过观察 来比较导体电阻的大小,这种研究方法称为 ． (2)为了验证上述猜想(1),应该选用编号 两根电阻丝分别接入电路进行实验. (3)分别将A和D两电阻丝接入图M、N两点间,电流表示数不相同,由此,初步得到的结论是:当长度和横截面积相同时,导体电阻跟 有关. (4)要进一步研究导体材料的导电性能,就需要测量导体的电阻,小明的实验方案和操作过程均正确,两表的连接和示数如图所示.但通过观察发现电流表指针偏转过小,这样会导致实验误差 ,解决这一问题的措施是 ． (5)若实验中要继续探究温度对电阻的影响,则需要选择 根电阻丝,改变 进行探究,整个过程用到的实验方法有 (写出一种). 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
