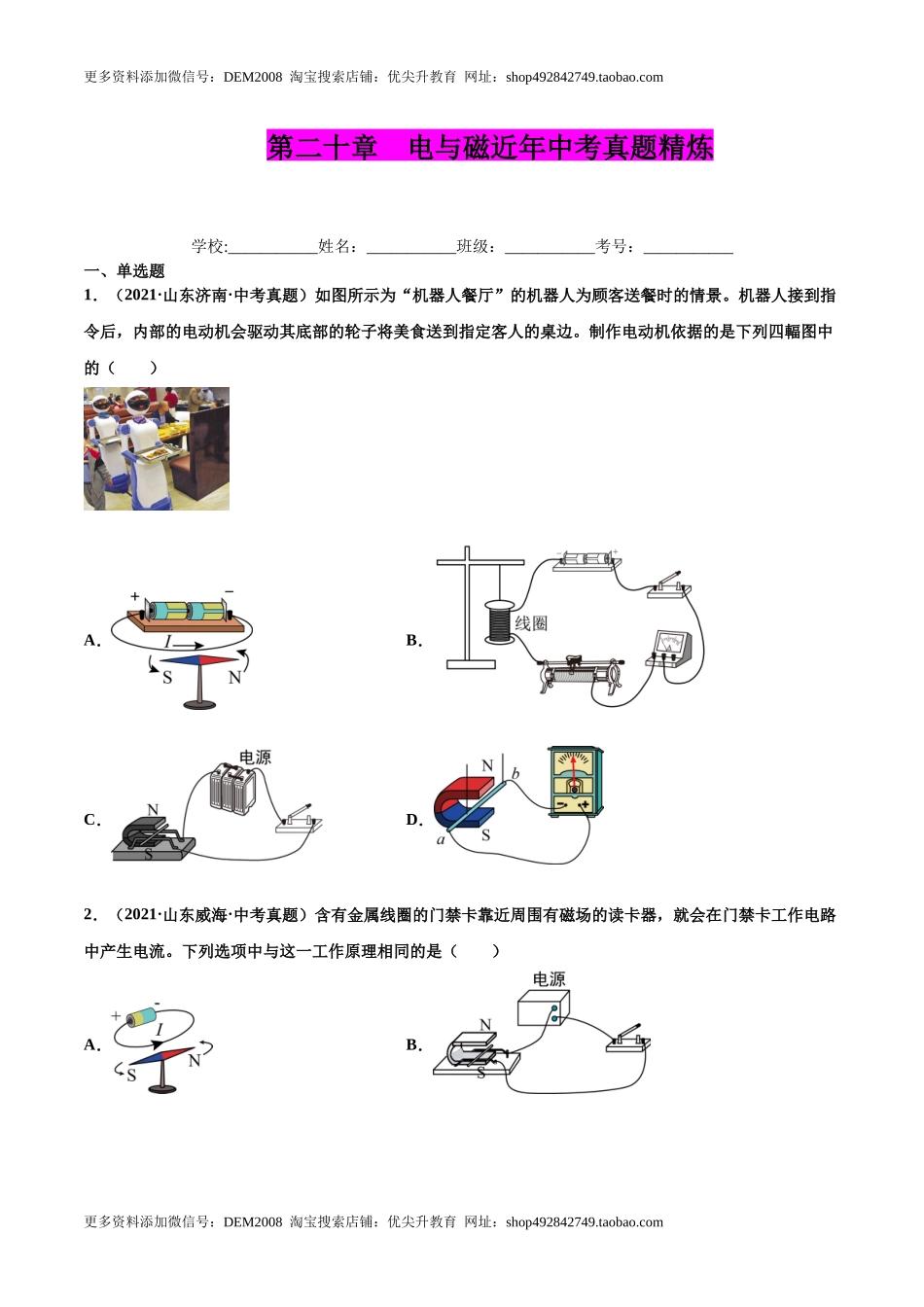

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第二十章 电与磁近年中考真题精炼 学校:___________姓名：___________班级：___________考号：___________ 一、单选题 1．（2021·山东济南·中考真题）如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四輻图中的（　　） A． B． C． D． 2．（2021·山东威海·中考真题）含有金属线圈的门禁卡靠近周围有磁场的读卡器，就会在门禁卡工作电路中产生电流。下列选项中与这一工作原理相同的是（　　） A． B． C． D． 3．（2021·广东广州·中考真题）如图甲，磁场对导体的力F竖直向上，用Fab，Fcd，Fa'b'，Fc′d′分别表示图乙丙中闭合开关时磁场对导体ab、cd、a′b′、c′d′的力，则（　　） A．Fab竖直向下，Fcd竖直向下 B．Fab竖直向上，Fcd竖直向下 C．Fa′b′竖直向上，Fc′d′竖直向下 D．Fa′b′竖直向下，Fc′d′竖直向上 4．（2021·北京·中考真题）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（　　） A． B． C． D． 5．（2021·黑龙江哈尔滨·中考真题）发电机发电是获取电能的重要方式，下列实验揭示发电机原理的是（　　） A．奥斯特实验 B．电磁感应现象 C．磁场对电流的作用 D．自制电磁铁 6．（2021·广东深圳·中考真题）旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮子发光的原理相同的是（　　） 　　　　 　　 A．①通电导线在磁场受到了力的作用 B．②动圈式话筒 C．③电磁继电器 D．④奥斯特实验 7．（2021·湖南张家界·中考真题）如图是我国劳动人民在生产生活中创造和使用的工具，下列选项中正确的是（　　） ①汲水的桔槔运用了杠杆的原理 ②钻木取火将内能转化成机械能 ③司南利用了地磁场对磁体有力的作用指示南北 ④篆刻刀的刀刃很薄是为了减小压强 ⑤日晷测定时间利用了光的直线传摇 A．①②③ B．①②⑤ C．①③⑤ D．②④⑤ 8．（2021·福建·中考真题）跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。则（　　） A．向任意方向摇绳均可产生电流 B．电流方向与绳子运动方向无关 C．此过程中机械能转化为电能 D．跳绳发电属于电流的磁效应 9．（2021·山东临沂·中考真题）2021年5月20日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车UNI——K（如图）充分展现了“中国智造”科技风采，UNI——K不仅可以实现自动刷脸识别车主身份、车内拍抖音、全速自适应巡航等众多功能，其炫酷的转向灯也尽显奢华。关于UNI——K，下列判断正确的是（　　） A．车内的集成电路由超导材料制成 B．左右转向灯之间是并联连接的 C．拍抖音时，景物通过摄像头成虚像 D．汽车的电动机利用了电磁感应原理 10．（2021·四川成都·中考真题）将导体、开关和灵敏电流表用导线连接，导体放置在磁极间，如图所示。下列说法正确的是（　　） A．开关闭合，磁铁不动，水平向左快速移动，指针不偏转 B．磁极对调后，开关闭合，水平向右快速运动，指针要偏转 C．开关闭合，竖直上下运动，指针要偏转 D．开关断开，快速运动，指针可能偏转 二、填空题 11．（2021·江苏江苏·中考真题）如图所示，在“探究感应电流产生的条件”实验中，闭合开关，让导体AB静止在磁场中，回路中是否有感应电流产生？______；让导体AB做切割磁感线运动，回路中是否有感应电流产生？______；当回路中有感应电流时，将磁极对调，改变磁场方向，感应电流的方向是否改变？______。 12．（2021·浙江宁波·中考真题）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。 （1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向______（填“左”或“右”）移动； （2）从安全用电的角度分析，进户线a应该是______线。 三、实验题 13．（2021·河南·中考真题）小聪利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如图所示。工作电路中有两盏规格均为“220V 44W”的灯泡L，天暗时灯自动发光，天亮时灯自动熄灭。控制电路中电源电压U恒为6V，定值电阻R为200Ω。在一定范围内，光敏电阻R的阻值与光照强度E（光照强度E的单位为lx，光越强光照强度越大）之间存在一定关系，部分数据如下表所示。电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统。试问： 光照强度E/lx 1.0 2.0 3.0 4.0 5.0 光敏电阻R/Ω 120 60 40 30 24 （1）随着光照强度减小，光敏电阻R的阻值______（选填“增大”或“减小”），电磁铁的磁性______（选填“增强”或“减弱”），当光照强度减小到一定值时，衔铁会被______（选填“吸下”或“释放”），照明系统启动。 （2）两盏灯均正常发光时，工作电路中的总电流是多少？（______） （3）照明系统恰好启动时，光敏电阻R的阻值为多少？（______）此时光照强度为多少？（______） 四、作图题 14．（2021·四川凉山·中考真题）如图，将铜丝、铁丝插入菠萝中，便成了水果电池。一根软导线在纸筒A上绕制成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁针静止在如图所示状态。图中已标出电路中电子定向移动的方向。 （1）标出电池正、负极（在图中横线上填“+”或“-”符号）；（____） （2）画出纸筒A上导线的绕向并形成闭合电路。 （____） 五、综合题 15．（2021·山东济宁·中考真题）结合图中的情景，按要求回答下列问题。 （1）甲图此为简易气压计。拿着他从山脚爬到山顶，不计温度的影响，玻璃管内的液柱会__________（选填“升高”“降低”或“不变”）。 （2）乙图，此时它在光屏上呈现清晰像，该像的特点是__________（选填“放大倒立的实像”“缩小倒立的实像”或“放大正立的虛像”），这一成像规律揭示了__________（选填“幻灯机”“照相机”或“放大镜”）的工作原理。 （3）丙图把鸡蛋放入清水中，然后逐渐加盐，直至鸡蛋上浮至液面。向水中加盐，改变了液体的__________，使鸡蛋受到的浮力增大而上升，鸡蛋在液面静止时，__________（选填“”“”或“”）。 （4）丁图，此实验装置可探究__________（选填“电动机”或“发电机”）的工作原理。 六、计算题 16．（2021·江苏连云港·中考真题）一位设计师设计了一种“重力灯”。无论你在地球哪一个角落，无论当地的天气如何，它都可以实现照明。如图甲是这种“重力灯”的结构简化图，当重物下落时拉动绳子，转轴转动时，小灯泡就可以发光。重复以上操作，可以实现长时间照明。现挂上一个质量为25kg的重物，该重物恰好可以缓慢匀速下落。在重物下落高度为2.4m的过程中，就可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min。（g取10N/kg） （1）甲图虚线框内一定有___________，它的工作原理是___________； （2）求重物下落时，重力做功的功率；（__________） （3）求重物在一次下落过程中，甲图装置能量转化的效率；（__________） （4）取下灯泡，将甲图装置的两个输出端接入乙图中的a、b两个接线柱进行实验（设该装置在短时间实验过程中可以稳定输出3.6V电压）；R0为标有“5Ω 0.3A”的定值电阻，滑动变阻器R1标有“50Ω 1A”，电流表选择量程为0~0.6A，电压表选择量程为0~3V；为了保证电路安全，求滑动变阻器接入电路的阻值变化范围。（__________） 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
