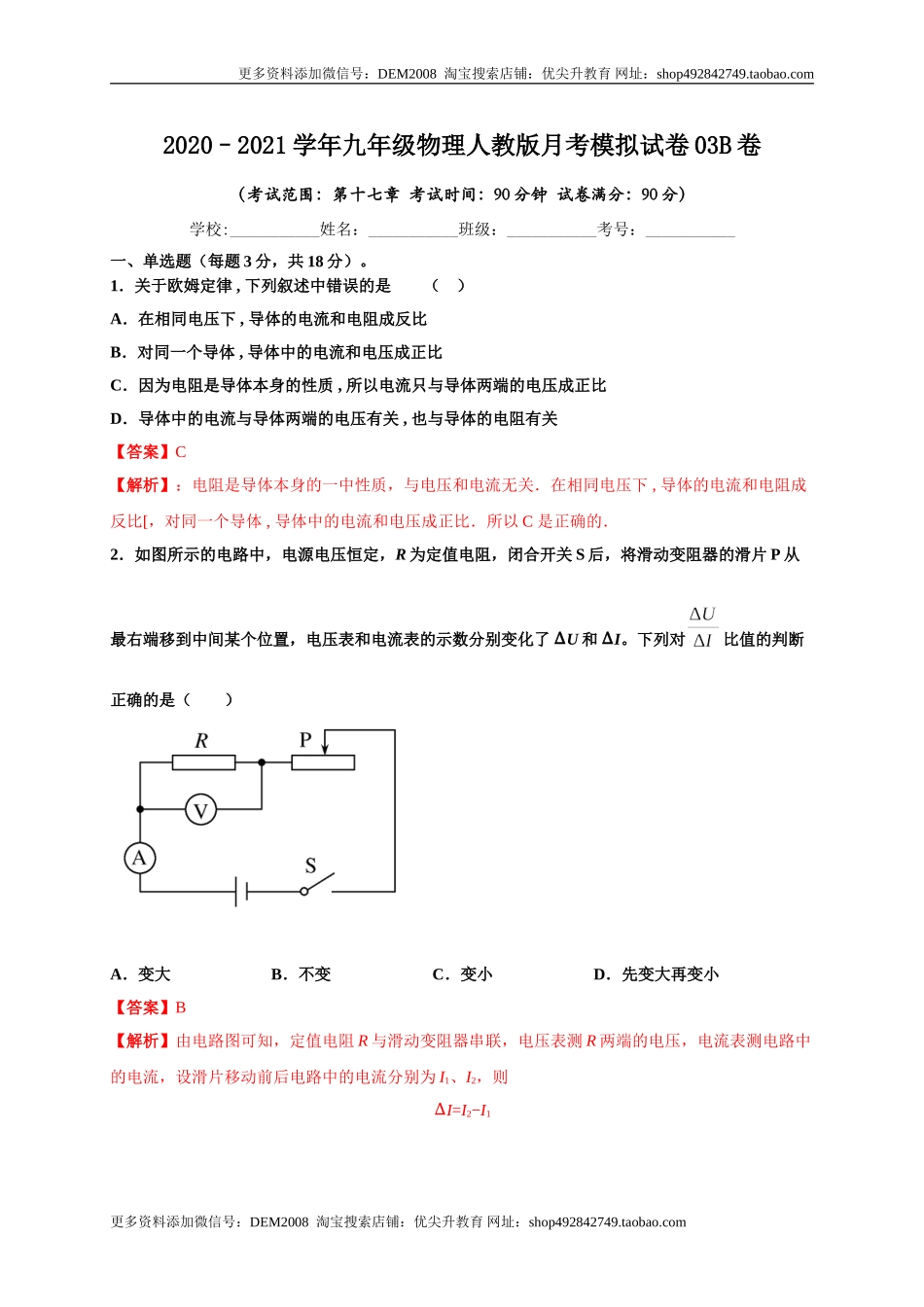

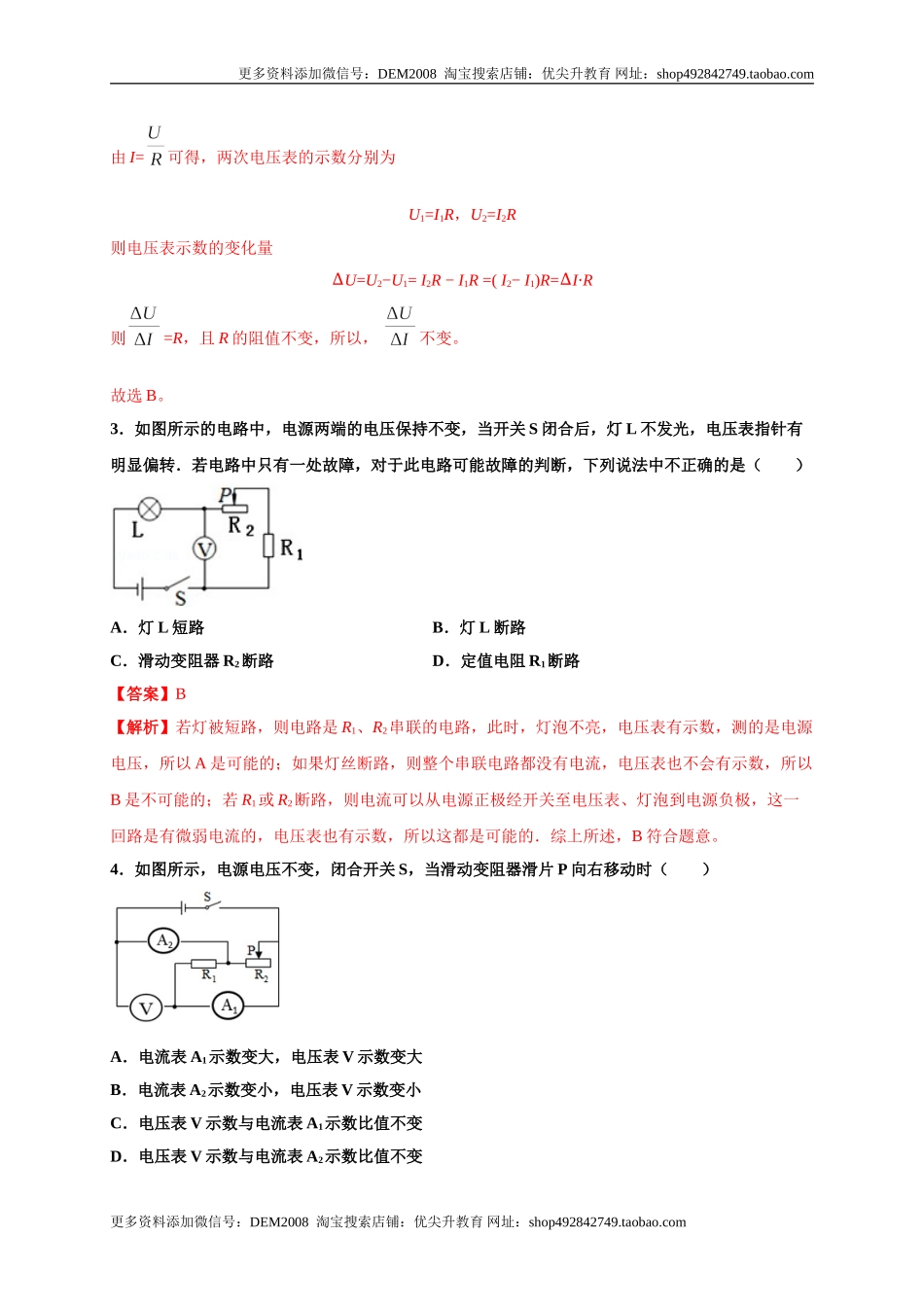

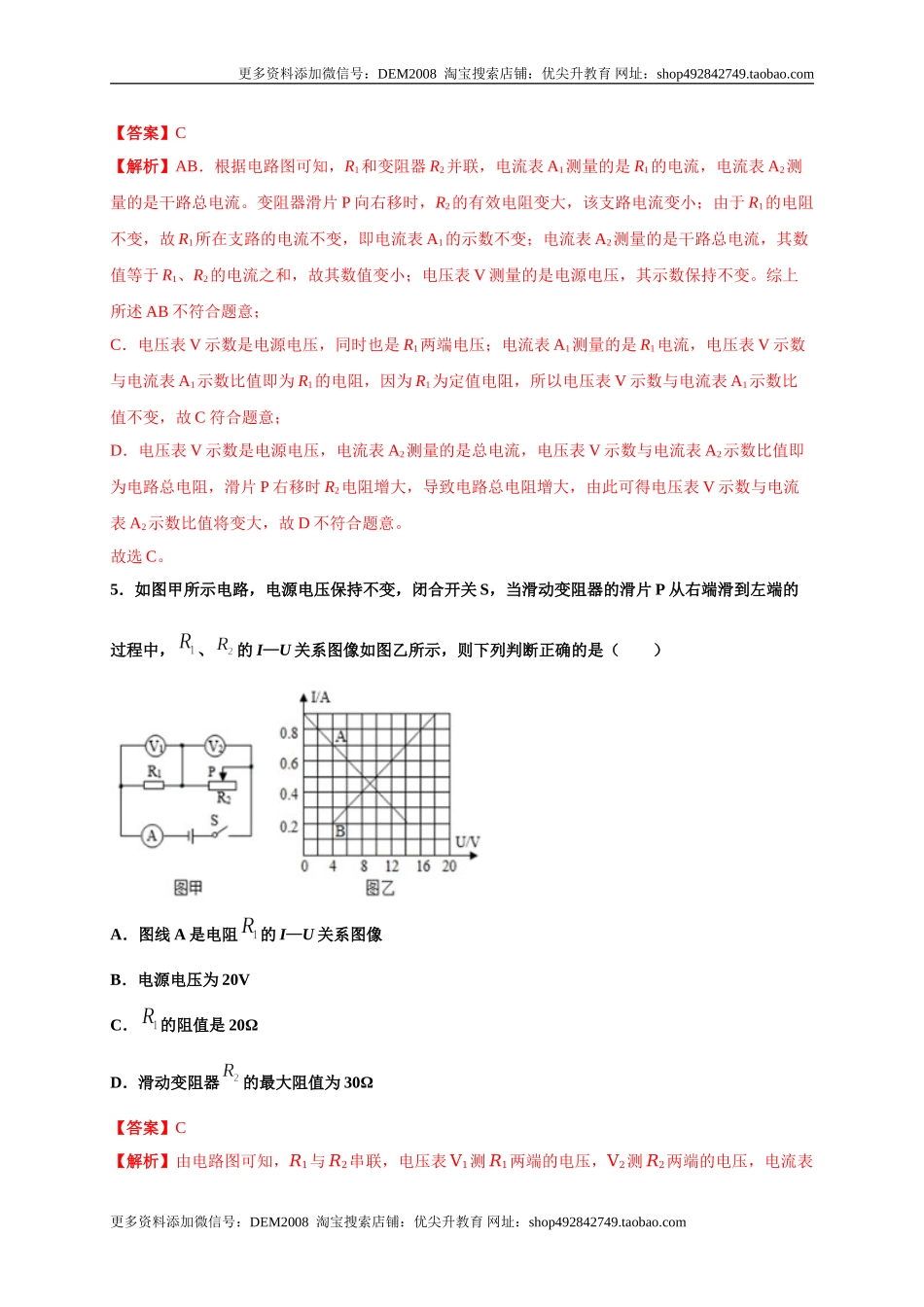

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2020–2021学年九年级物理人教版月考模拟试卷03B卷 （考试范围：第十七章 考试时间：90分钟 试卷满分：90分） 学校:___________姓名：___________班级：___________考号：___________ 一、单选题（每题3分，共18分）。 1．关于欧姆定律 , 下列叙述中错误的是　　（　） A．在相同电压下 , 导体的电流和电阻成反比 B．对同一个导体 , 导体中的电流和电压成正比 C．因为电阻是导体本身的性质 , 所以电流只与导体两端的电压成正比 D．导体中的电流与导体两端的电压有关 , 也与导体的电阻有关 【答案】C 【解析】：电阻是导体本身的一中性质，与电压和电流无关．在相同电压下 , 导体的电流和电阻成反比[，对同一个导体 , 导体中的电流和电压成正比．所以C 是正确的． 2．如图所示的电路中，电源电压恒定，R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。下列对比值的判断正确的是（　　） A．变大 B．不变 C．变小 D．先变大再变小 【答案】B 【解析】由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2，则 ΔI=I2−I1 由I=可得，两次电压表的示数分别为 U1=I1R，U2=I2R 则电压表示数的变化量 ΔU=U2−U1= I2R − I1R =( I2− I1)R=ΔI⋅R 则=R，且R的阻值不变，所以，不变。 故选B。 3．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（　　） A．灯L短路 B．灯L断路 C．滑动变阻器R2断路 D．定值电阻R1断路 【答案】B 【解析】若灯被短路，则电路是R1、R2串联的电路，此时，灯泡不亮，电压表有示数，测的是电源电压，所以A是可能的；如果灯丝断路，则整个串联电路都没有电流，电压表也不会有示数，所以B是不可能的；若R1或R2断路，则电流可以从电源正极经开关至电压表、灯泡到电源负极，这一回路是有微弱电流的，电压表也有示数，所以这都是可能的．综上所述，B符合题意。 4．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（　　） A．电流表A1示数变大，电压表V示数变大 B．电流表A2示数变小，电压表V示数变小 C．电压表V示数与电流表A1示数比值不变 D．电压表V示数与电流表A2示数比值不变 【答案】C 【解析】AB．根据电路图可知，R1和变阻器R2并联，电流表A1测量的是R1的电流，电流表A2测量的是干路总电流。变阻器滑片P向右移时，R2的有效电阻变大，该支路电流变小；由于R1的电阻不变，故R1所在支路的电流不变，即电流表A1的示数不变；电流表A2测量的是干路总电流，其数值等于R1、R2的电流之和，故其数值变小；电压表V测量的是电源电压，其示数保持不变。综上所述AB不符合题意； C．电压表V示数是电源电压，同时也是R1两端电压；电流表A1测量的是R1电流，电压表V示数与电流表A1示数比值即为R1的电阻，因为R1为定值电阻，所以电压表V示数与电流表A1示数比值不变，故C符合题意； D．电压表V示数是电源电压，电流表A2测量的是总电流，电压表V示数与电流表A2示数比值即为电路总电阻，滑片P右移时R2电阻增大，导致电路总电阻增大，由此可得电压表V示数与电流表A2示数比值将变大，故D不符合题意。 故选C。 5．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，、的I—U关系图像如图乙所示，则下列判断正确的是（　　） A．图线A是电阻的I—U关系图像 B．电源电压为20V C．的阻值是20Ω D．滑动变阻器的最大阻值为30Ω 【答案】C 【解析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流；根据电压变化的范围进行判断，定值电阻两端电压不会等于零；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，根据图像读出电路中的最小电流和两电阻两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出R1的阻值和滑动变阻器的最大阻值。 【详解】 由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流； A．当滑动变阻器R2接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，由图像可知，A为滑动变阻器R2的I—U关系图像，B为电阻R1的I—U关系图像，故A错误； B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由I−U图像可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以电源电压： 故B错误； C．由可得，定值电阻R1的阻值 故C正确； D．由可得，滑动变阻器的最大阻值 故D错误。 故选C。 6．如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6 Ω 0.5 A”，滑动变阻器R2标有“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是（  ） A．0～12 Ω B．0～30Ω C．3～12Ω D．3～30Ω 【答案】C 【解析】由电路图得，电阻R1与滑动变阻器R2串联，电流表测电路电流，电压表测滑动变阻器R2的电压。电源电压为4.5V不变，电阻R1标有“6 Ω 0.5 A”，滑动变阻器R2标有“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”，为了保护各电表和元件，电路中的电流最大为0.5A，滑动变阻器R2的电压最大为3V。当电路电流最大时，滑动变阻器R2接入的电阻最小为 当滑动变阻器R2的电压最大时，滑动变阻器R2接入的电阻最大，此时电阻R1的电压为 电路电流为 滑动变阻器R2接入的最大电阻 故ABD不符合题意，C符合题意。 故选C。 二、填空题（每空1分，共20分）。 7．用同种材料的导体制成长度相等但横截面积不同的圆柱体a和b，a的横截面积大于b的，a、b的电阻分别为Ra和Rb，则Ra_______Rb（选填“＞”、“＝”或“＜”）；如图所示，把a和b互相连接，并将它们接入电路中，通过a、b的电流分别为Ia和Ib，a、b两端的电压分别为Ua和Ub，则Ia_____Ib，Ua______Ub（选填“＞”、“＝”或“＜”）。 【答案】< = < 【解析】 [1]导体的材料、长度相同时，横截面越小，导体的电阻越大，所以 Ra<Rb [2]如图所示，导体a、b串联，根据串联电路导体电流规律可知，它们通过的电流相等，即 Ia=Ib [3]由公式可知a、b两端的电压关系为 Ua<Ub 8．元旦晚会要装些小灯泡来增加气氛，现有一批阻值是10、正常发光电流为0.5A的小灯泡，则每个小灯泡正常发光时其两端电压为_______V，应把_______个这样的灯泡_______(填“串”或“并”)联在220V电路中使用。 【答案】5 44 串 【解析】 [1]每个小灯泡正常发光时其两端电压为 [2][3]在220V电路中，为使灯泡正常发光，串联的灯泡数量为 9．在电阻两端加15V电压时,通过它的电流为3A,如果在它两端加6V的电压,通过它的电流是__________A． 【答案】1.2 【解析】 在电阻一定时，导体中的电流与电压成正比，即U1︰U2＝I1︰I2，I2＝U2，I1／U1＝6V×3A／15V＝1.2A． 10．如图所示，电源电压恒为3V，已知，．当开关S断开时电流表A的读数为______A：当开关S闭合时电流表A的读数为______A． 【答案】0.25 0.75 【解析】 （1）当开关S断开时；电路中只有R1连入电路，电流表测量R1的电流，由欧姆定律可求通过R1的电流． （2）当开关S闭合时，两电阻并联在电源两端，电流表干路的电流，故由欧姆定律求得R2的电流，由并联电路的电流规律可求电流表A的示数． 【详解】 (1)当开关S断开时;电路中只有连入电路,电流表测量的电流,由欧姆定律可得,通过的电流 (2)当开关S闭合时,两电阻并联在电源两端,电流表干路的电流, 的电流: 11．如图所示电路中，电源电压恒定，闭合．当S闭合、甲、乙两表为电压表时，两表示数之比；则两电阻的阻值之比______；当S断开、甲乙两表为电流表时，两表示数之比______． 【答案】2：5 2：7 【解析】 [1]S0、 S闭合、甲乙两表为电压表时，两电阻串联，已知U甲：U乙=7：5，令U甲=7U，U乙=5U，则 ， 根据得： ； [2]当S断开，两电表为电流表时，两电阻并联，则： ， 所以，，由于甲电流表测量R2的电流，乙电流表测量干路电路，则 ，， 所以 ． 12．一电灯电阻是10Ω，正常工作电压是6V，现有一电压为9V的电源，若将该灯接在这个电源中使用，需串联一个______Ω的电阻． 【答案】5 【解析】 根据题意，电阻R和灯泡L串联；灯泡正常工作时，电路中的电流： ， 电阻R两端的电压： ， 电阻R的阻值： ． 13．小明在探究甲、乙两个电阻的电流与电压的关系时，得到了如图所示的图象．由图象可知，甲、乙两个电阻的大小关系是R甲_____R乙（选填“大于”、“小于”或“等于”），当甲、乙两个电阻并联时的总电阻是_____Ω． 【答案】＞ 5 【解析】 利用图象中的I-U图线对应的具体电流和电压值分别求出甲乙两导体的电阻值，然后进行比较． 【详解】 由I-U图线知：U甲=4V，I甲=0.2A，U乙=4V，I乙=0.6A R甲===20Ω R乙===6.67Ω R甲＞R乙 电阻并联，并联后的总电阻的倒数等于各并联电阻的倒数之和． 所以=+代入数据解得R并=5Ω 14．如图所示，电源电压不变，R1=6Ω，R2=4Ω． (1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是_______Ω，电源电压为_____________V。 (2)当开关S1、S2和S3都闭合时，电流表示数为l.5A，此时通过L的电流是_______A。 【答案】10 6 0.5 【解析】 （1）当开关S1闭合，S2、S3断开时，R1与R2组成串联电路，根据两电阻串联后的总阻值等于两电阻之和即可求得总电阻，根据欧姆定律的变形公式U=IR即可求解电源电压； （2）当开关S1、S2和S3都闭合时，R2短路，R1与L组成并联电路，电流表测干路的电流；根据欧姆定律即可求得通过R1的电流，根据并联电路中电流的特点即可求得通过灯泡的电流。 【详解】 （1）当开关S1闭合，S2、S3断开时，R1与R2组成串联电路，则电路中的总电阻R总=R1+R2=6Ω+4Ω=10Ω；电源电压U=IR总=0.6A×10Ω=6V； （2）当开关S1、S2和S3都闭合时，R2短路，R1与L组成并联电路，电流表测干路的电流；通过R1的电流，通过L的电流为：IL=I‘-I1=1.5A-1A=0.5A。 15．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是_____Ω，将元件甲、乙串联后接在电压为3V的电源两端，则流过元件甲的电流是_____A，元件乙两端的电压是_____V． 【答案】5 0.2 2 【解析】 （1）由图象知，U甲=2V，I甲=0.4A，则由I=得： 元件甲的电阻 （2）将元件甲、乙串联后接在电压为3V的电源两端，根据串联电路的电流特点知通过甲乙电阻的电流相等，由图象可知此时的电流，I=0.2A，乙元件两端的电压为2V． 故答案为 5； 0.2 ； 2． 三、实验题（每空2分，共24分）。 16．东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验． (1)探究导体中电流与导体电阻的关系．选用的定值电阻的阻止分别是5Ω、10Ω、15Ω、20Ω． ①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大（________________） ②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是_____． ③东东排除故障后，把5Ω的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图丙所示，其示数为_____A． ④断开开关S，把5Ω的电阻换成10Ω的电阻，再次闭合开关后，滑片应向______填“左”或“右”)端移动． ⑤在此实验中，滑动变阻器接入电路的阻值范围是_____． (2)东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图 (R0阻值已知)，来测量未知电阻Rx的阻值． ①闭合S、S1，断开S2，适当调节滑片的位置，电压表示数为U1． ②闭合S、S2，断开S1，滑动变阻器滑片的位置保持不变，电压表示数为U2． ③未知电阻的阻值Rx＝_____(用字母表示)． 【答案】 电阻断路（或电流表短路） 0.4； 右 6.25Ω﹣25Ω 【解析】 (1)①[1]滑动变阻器的滑片向左滑动时，电流表示数增大，即电阻变小，故变阻器左下接线柱连入电路中，如下所示： ②[2]闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是电阻断路（或电流表短路）； ③[3]东东排除故障后，把5Ω的电阻接入电路，闭合开关，适当调节滑片的位置，由图丙知道，电流表选用小量程，分度值为0.02A，其示数为0.2A； ④[4]由串联分压原理知道，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，由串联电路电压的规律知道，应增大滑动变阻器分得的电压，即应增大滑动变阻器连入电路中的电阻，所以，滑片应向右端移动； ⑤[5]当电阻5Ω的电阻接入电路，最大电流为0.4A，由串联电阻的规律和欧姆定律知道，变阻器连入电路的最小电阻是： ； 根据串联电路的规律及分压强原理知道： , 即 解得：R滑大＝25Ω；即在此实验中，滑动变阻器接入电路的阻值范围是6.25Ω﹣25Ω； (2)[6]在步骤①中，电压表测待测电阻和定值电阻的总电压，在步骤②中，电压表定值电阻的总电压，因此时各电阻的大小和电压不变，根据串联电路电压的规律，待测电阻的电压为U1﹣U2，由分压原理知道： ， 所以，未知电阻的阻值是： ． 17．如图甲是小刚同学“探究电流与电阻关系”的实验电路图，电源电压为6V且保持不变，如图乙是他依据测得的数据绘制的电流I随电阻R变化的图象，实验时桌上有“10Ω 1.5A”和“50Ω 1A”的滑动变阻器各1个。 (1)电路中变阻器的作用是______； (2)实验操作中R两端电压是______V。当R的电阻由15Ω更换为20Ω时，闭合开关R两端电压______（填“变大”、“不变”或“变小”），滑动变阻器的滑片P应______（填“向a端滑动”、“向b端滑动”或“保持不动”）； (3)为了测出图乙中的数据，应选用______的滑动变阻器； (4)分析图乙的图像，得出的结论是______。 【答案】改变R两端电压使之保持不变和保护电路 3 变大 向b端滑动 “50Ω 1A” 电压一定时导体中电流与导体的电阻成反比 【解析】 (1)[1]电路中变阻器的作用是改变R两端电压使之保持不变和保护电路。 (2)[2]由图乙可知，每组电流值和电阻值的乘积都为3V，所以实验操作中R两端电压是3V。 [3]当R的电阻由15Ω更换为20Ω时，闭合开关后，由欧姆定律可知，电路中的电流变小，滑动变阻器两端的电压变小，所以R两端电压变大。 [4]要使电阻R两端电压仍为3V，则需减小电路中电路，即让滑动变阻器电阻变大，由滑动变阻器的接法可知，滑动变阻器的滑片P应向b端滑动。 (3)[5]由图乙可知，当电阻R阻值为15Ω时，电流为0.2A，此时滑动变组器两端的电压为 由欧姆定律可知，此时滑动变阻器的电阻 所以滑动变阻器的最大阻值一定大于15Ω，所以应选用“50Ω 1A”的滑动变阻器。 (4)[6]图乙的图像为反比例函数图像，所以分析图乙的图像，得出的结论是电压一定时导体中电流与导体的电阻成反比。 四、计算题（第18、19题9分，第20题10分，共28分）。 18．小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路。在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变， 求：(1)电源电压； (2)电阻Rx的阻值。 (3)电路的总电阻 【答案】(1)6V (2) (3) 【解析】 (1) 只闭合S时，电路为R0的简单电路，电流表测通过R0的电流，由得，电源的电压： U=I0R0=0.6A×10Ω=6V (2) 同时闭合S、S1时，R0与Rx并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过Rx的电流： 0.9A-0.6A=0.3A 因并联电路中各支路两端的电压相等，所以，Rx的阻值： (3)根据电阻的并联，电路中的总电阻为： 答：(1) 电源电压为：6V； (2) 电阻Rx的阻值为：20 ； (3) 电路的总电阻为：。 19．如图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知：电源电压为6V且保持不变，定值电阻R0为2.5Ω。当闭合开关S后，电压表示数为2V时，求： （1）通过R0的电流； （2）电阻R的阻值； （3）此时的空气质量指数。 【答案】（1）0.8A（2）5Ω（3）50 【解析】 【分析】 分析串并联情况，根据对应规律及欧姆定律求解即可。 【详解】 (1)由欧姆定律得通过R0的电流为： (2)由串联分压得电阻R两端电压为： 由欧姆定律得电阻R的阻值为： (3)电阻R倒数为： 由图像可知，对应空气质量指数为50。 20．电路如图甲所示．电源电压为18V，灯泡L的额定电压为12V，通过灯泡L的电流跟其两端电压的关系如图乙所示．求： （1）灯泡正常发光时，灯丝的电阻． （2）移动滑动变阻器触头P到某一位置，电流表的示数为0.2A，请估算此时滑动变阻器连入电路的阻值． （3）滑动变阻器触头P向右移动时，电流表、电压表的示数将如何变化？ 【答案】（1）40Ω（2）60Ω（3）电流表示数变小、电压表示数变大 【解析】 (1)灯泡正常发光时，由图乙可知，当时，通过的电流，由可得，灯丝的电阻： (2)电流表的示数为0.2A，由图象可知，灯泡的实际电压，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压： 因串联电路中各处的电流相等，所以，滑动变阻器接入电路中的电阻： (3)由图可知滑动变阻器与定值电阻串联，电压表并联在滑动变阻器两端，电流表测电路中的电流，当滑动变阻器的滑片向右移动时，滑动变阻器接入电阻变大，电路的总电阻变大；根据可知，电路中电流变小，即电流表示数变小；根据可知，电阻R两端的电压变小；根据串联电路的电压特点可知：滑动变阻器两端的电压变大，即电压表示数变大； 答：(1)灯泡正常发光时，灯丝的电阻为40Ω； (2)此时滑动变阻器连入电路的阻值为60Ω； (3) 滑动变阻器触头P向右移动时，电流表示数变小、电压表示数变大； 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
