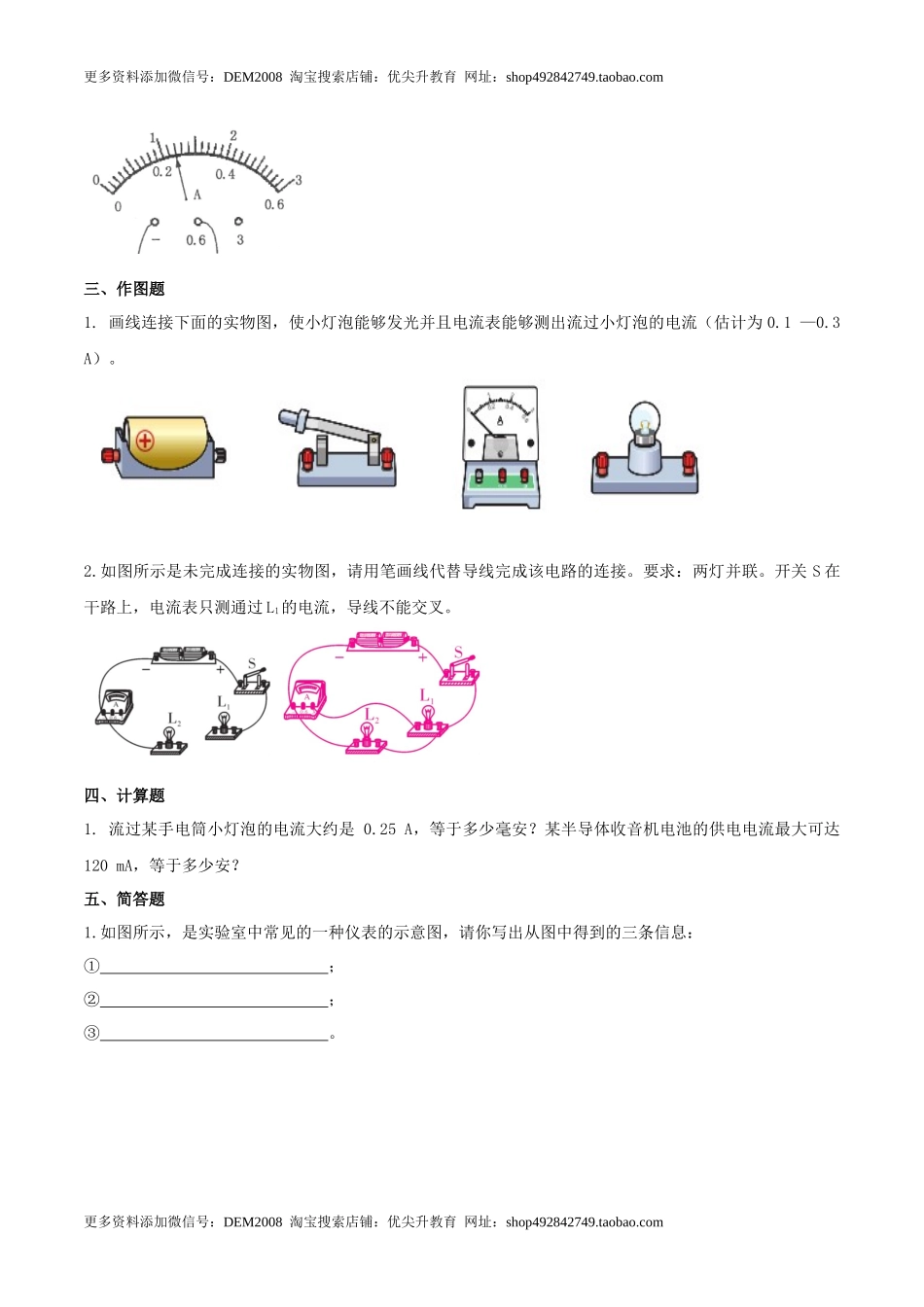

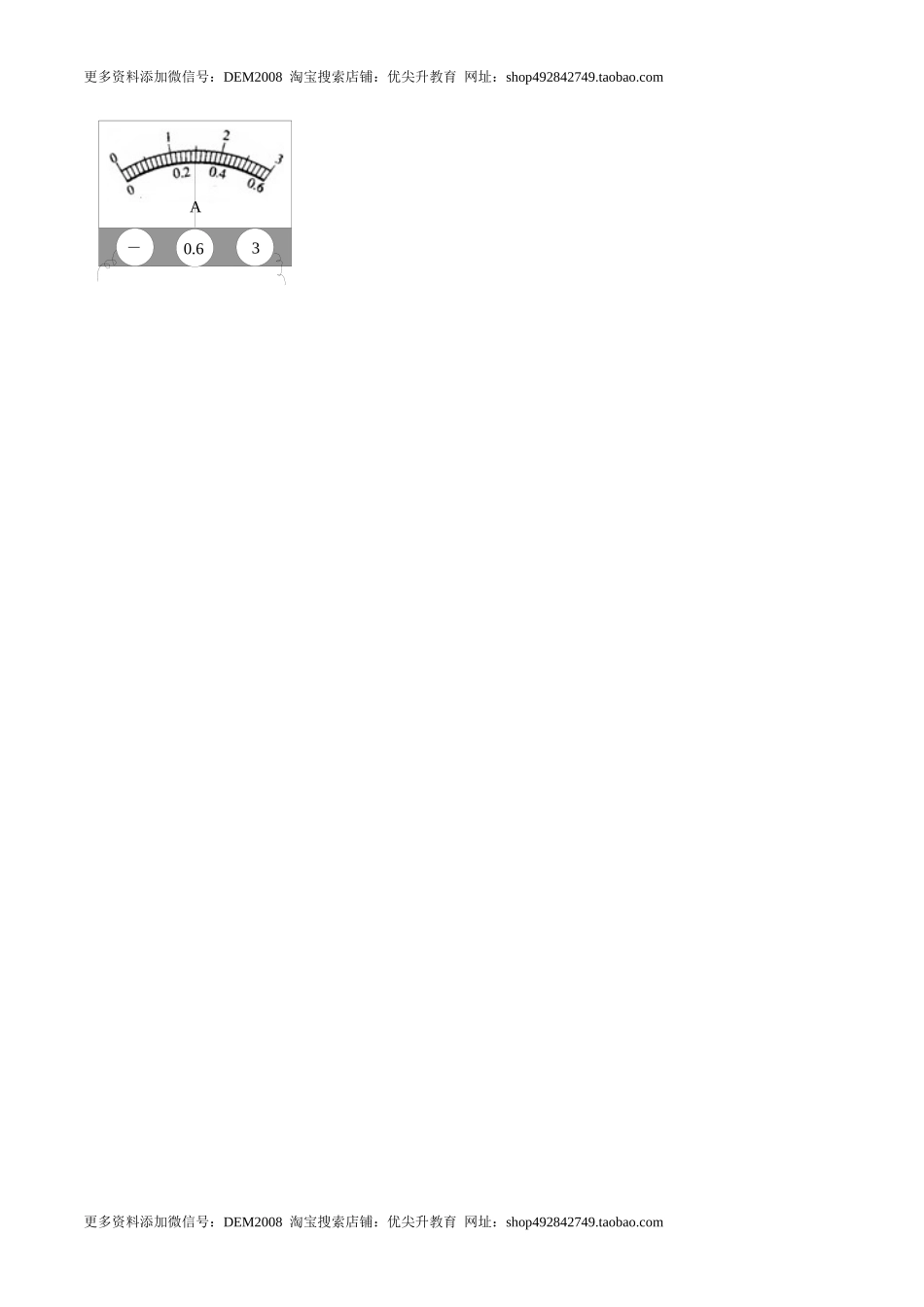

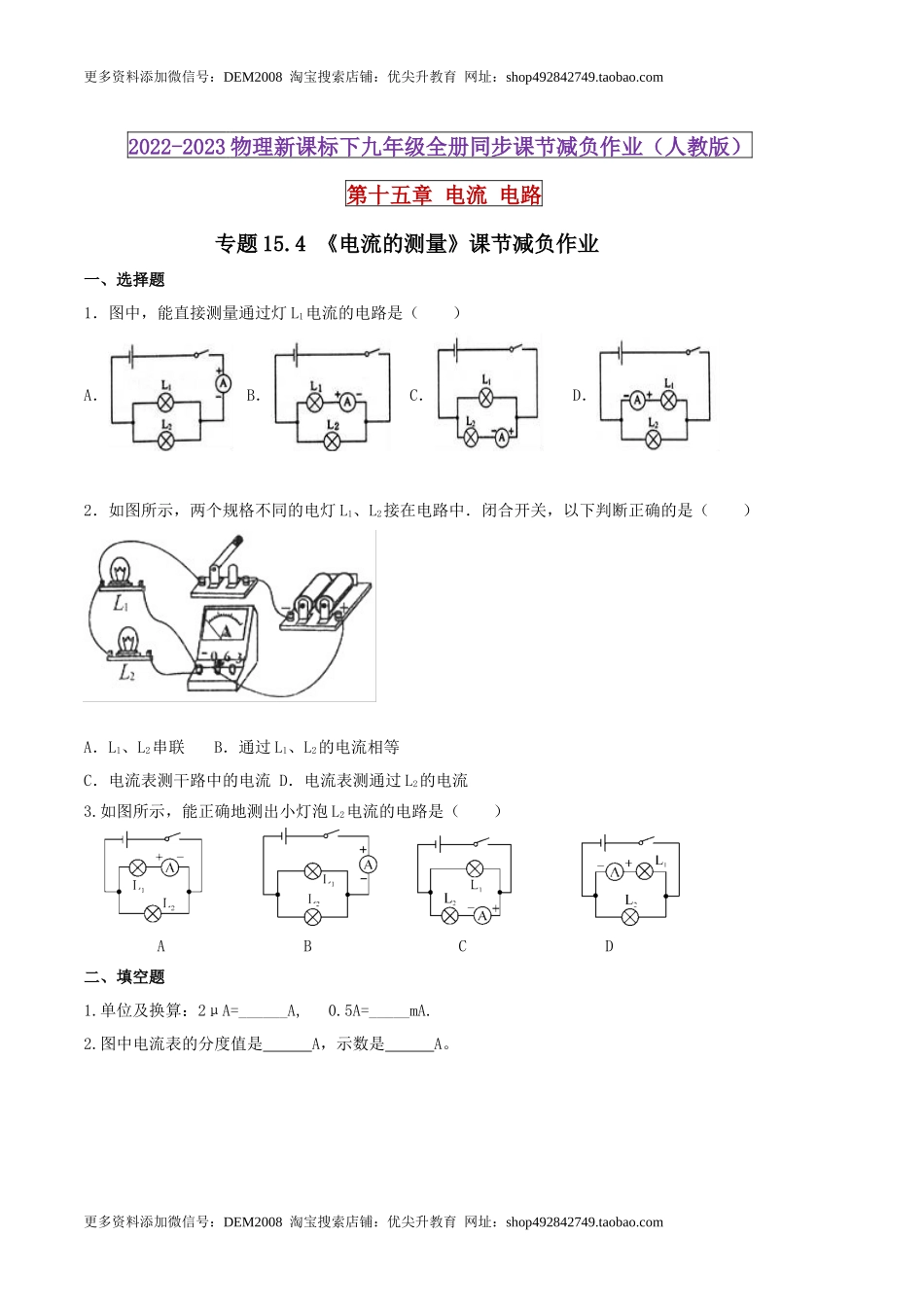

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第十五章 电流 电路 专题15.4 《电流的测量》课节减负作业 一、选择题 1．图中，能直接测量通过灯L1电流的电路是（　　） A． B． C． D． 2．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（　　） A．L1、L2串联 B．通过L1、L2的电流相等 C．电流表测干路中的电流 D．电流表测通过L2的电流 3.如图所示，能正确地测出小灯泡L2电流的电路是（　　） A　　　 　　　　　B C　　　 　　　　　D 二、填空题 1.单位及换算：2μA=______A, 0.5A=_____mA. 2.图中电流表的分度值是 A，示数是 A。 三、作图题 1. 画线连接下面的实物图，使小灯泡能够发光并且电流表能够测出流过小灯泡的电流（估计为0.1 —0.3 A）。 2.如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只测通过L1的电流，导线不能交叉。 四、计算题 1. 流过某手电筒小灯泡的电流大约是 0.25 A，等于多少毫安？某半导体收音机电池的供电电流最大可达120 mA，等于多少安？ 五、简答题 1.如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息： ① ； ② ； ③ 。 0.6 － 3 A 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
