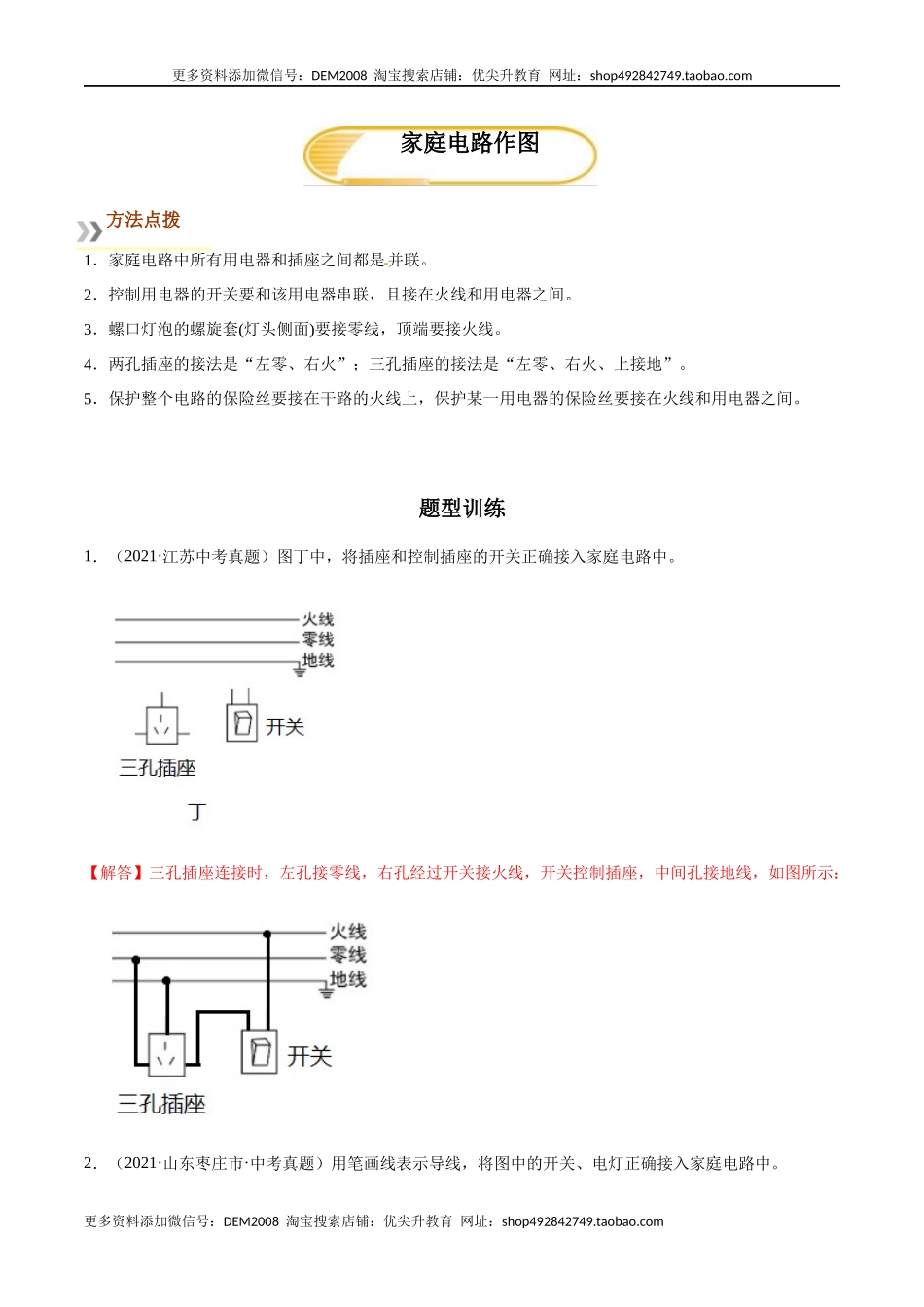

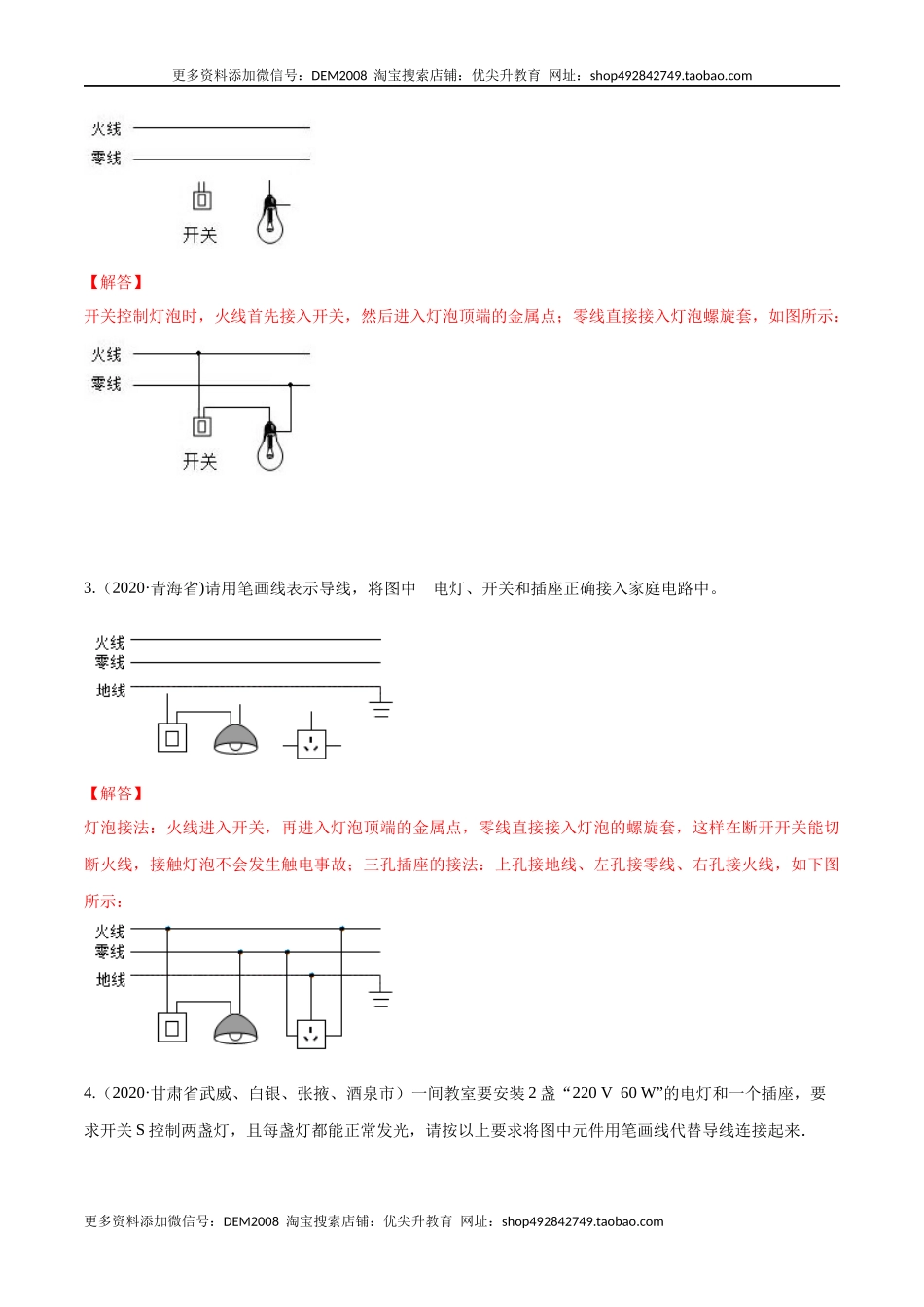

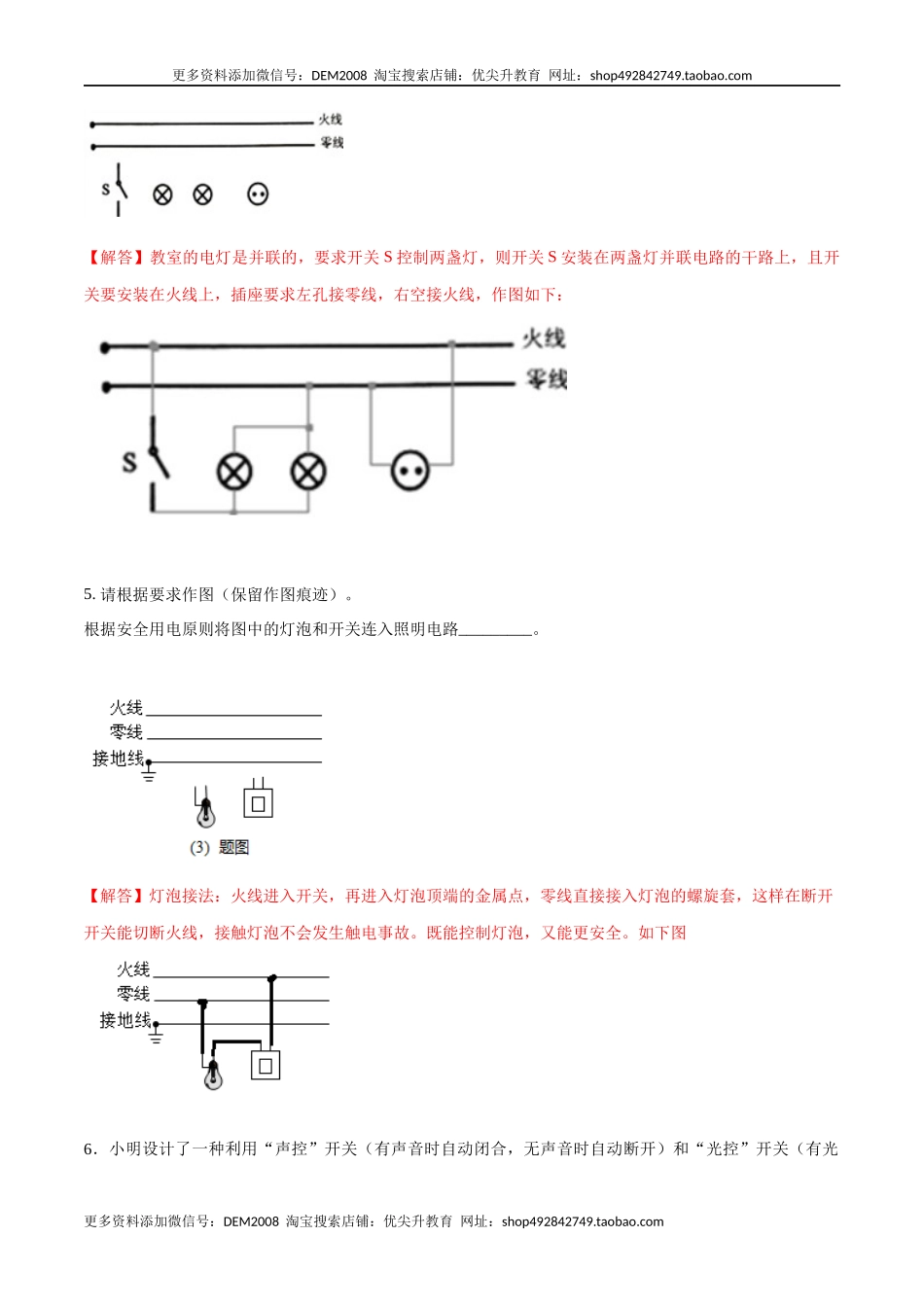

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 家庭电路作图 方法点拨 1． 家庭电路中所有用电器和插座之间都是并联。 2． 控制用电器的开关要和该用电器串联，且接在火线和用电器之间。 3． 螺口灯泡的螺旋套(灯头侧面)要接零线，顶端要接火线。 4． 两孔插座的接法是“左零、右火”；三孔插座的接法是“左零、右火、上接地”。 5． 保护整个电路的保险丝要接在干路的火线上，保护某一用电器的保险丝要接在火线和用电器之间。 题型训练 1．（2021·江苏中考真题）图丁中，将插座和控制插座的开关正确接入家庭电路中。 【解答】三孔插座连接时，左孔接零线，右孔经过开关接火线，开关控制插座，中间孔接地线，如图所示： 2．（2021·山东枣庄市·中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。 【解答】 开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示： 3.（2020·青海省)请用笔画线表示导线，将图中电灯、开关和插座正确接入家庭电路中。 【解答】 灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示： 4.（2020·甘肃省武威、白银、张掖、酒泉市）一间教室要安装2盏“220 V 60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来． 【解答】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下： 5. 请根据要求作图（保留作图痕迹）。 根据安全用电原则将图中的灯泡和开关连入照明电路_________。 【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如下图 6．小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉） 【解答】解： 由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套； 三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示： 7．请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。 【解答】解：根据安全用电的要求，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。如图所示： 8．请用笔画线表示导线，将图中的灯泡、开关和插座接入家庭电路中。 【解答】三孔插座的接法：上面接地线，左边接零线，右边接火线。家庭电路中，火线首先通过开关，然后再连接灯泡顶端的金属点，零线直接和灯泡的螺旋套相连。 9．请在图中用笔代替导线，将电灯、开关接入家庭电路中。 　　 【解答】 　 10．将图中的三孔插座(带保险盒)正确地接入电路。 【解答】 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
