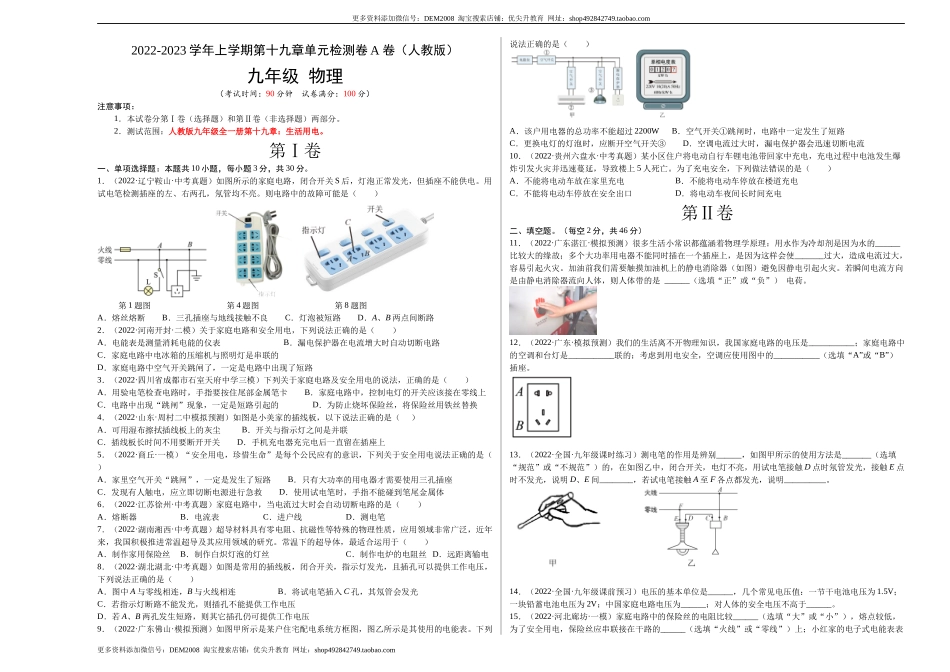

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023学年上学期第十九章单元检测卷A卷（人教版） 九年级 物理 （考试时间：90分钟 试卷满分：100分） 注意事项： 1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。 2．测试范围：人教版九年级全一册第十九章：生活用电。 第Ⅰ卷 一、单项选择题：本题共10小题，每小题3分，共30分。 1．（2022·辽宁鞍山·中考真题）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（　　） 第1题图 第4题图 第8题图 A．熔丝熔断 B．三孔插座与地线接触不良 C．灯泡被短路 D．A、B两点间断路 2．（2022·河南开封·二模）关于家庭电路和安全用电，下列说法正确的是（　　） A．电能表是测量消耗电能的仪表 B．漏电保护器在电流增大时自动切断电路 C．家庭电路中电冰箱的压缩机与照明灯是串联的 D．家庭电路中空气开关跳闸了，一定是电路中出现了短路 3．（2022·四川省成都市石室天府中学三模）下列关于家庭电路及安全用电的说法，正确的是（　　） A．用验电笔检查电路时，手指要按住尾部金属笔卡 B．家庭电路中，控制电灯的开关应该接在零线上 C．电路中出现“跳闸”现象，一定是短路引起的 D．为防止烧坏保险丝，将保险丝用铁丝替换 4．（2022·山东·周村二中模拟预测）如图是小美家的插线板，以下说法正确的是（     ） A．可用湿布擦拭插线板上的灰尘 B．开关与指示灯之间是并联 C．插线板长时间不用要断开开关 D．手机充电器充完电后一直留在插座上 5．（2022·商丘·一模）“安全用电，珍惜生命”是每个公民应有的意识，下列关于安全用电说法正确的是（　　） A．家里空气开关“跳闸”，一定是发生了短路 B．只有大功率的用电器才需要使用三孔插座 C．发现有人触电，应立即切断电源进行急救 D．使用试电笔时，手指不能碰到笔尾金属体 6．（2022·江苏徐州·中考真题）家庭电路中，当电流过大时会自动切断电路的是（　　） A．熔断器 B．电流表 C．进户线 D．测电笔 7．（2022·湖南湘西·中考真题）超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛，近年来，我国积极推进常温超导及其应用领域的研究。常温下的超导体，最适合运用于（　　） A．制作家用保险丝 B．制作白炽灯泡的灯丝 C．制作电炉的电阻丝 D．远距离输电 8．（2022·湖北湖北·中考真题）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（　　） A．图中A与零线相连，B与火线相连 B．将试电笔插入C孔，其氖管会发光 C．若指示灯断路不能发光，则插孔不能提供工作电压 D．若A、B两孔发生短路，则其它插孔仍可提供工作电压 9．（2022·广东佛山·模拟预测）如图甲所示是某户住宅配电系统方框图，图乙所示是其使用的电能表。下列说法正确的是（　　） A．该户用电器的总功率不能超过2200W B．空气开关①跳闸时，电路中一定发生了短路 C．更换电灯的灯泡时，应断开空气开关③ D．空调电流过大时，漏电保护器会迅速切断电流 10．（2022·贵州六盘水·中考真题）某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。为了充电安全，下列做法错误的是（　　） A．不能将电动车放在家里充电 B．不能将电动车停放在楼道充电 C．不能将电动车停放在安全出口 D．将电动车夜间长时间充电 第Ⅱ卷 二、填空题。（每空2分，共46分） 11．（2022·广东湛江·模拟预测）很多生活小常识都蕴涵着物理学原理：用水作为冷却剂是因为水的______比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使_______过大，造成电流过大，容易引起火灾。加油前我们需要触摸加油机上的静电消除器（如图）避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是 ______（选填“正”或“负”） 电荷。 12．（2022·广东·模拟预测）我们的生活离不开物理知识，我国家庭电路的电压是___________；家庭电路中的空调和台灯是___________联的；考虑到用电安全，空调应使用图中的___________（选填“A”或“B”）插座。 13．（2022·全国·九年级课时练习）测电笔的作用是辨别______，如图甲所示的使用方法是_______（选填“规范”或“不规范”）的，在如图乙中，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________，若试电笔接触A至F各点都发光，说明__________。 14．（2022·全国·九年级课前预习）电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电压为______；对人体的安全电压不高于______。 15．（2022·河北廊坊·一模）家庭电路中的保险丝的电阻比较______（选填“大”或“小”），熔点较低，为了安全用电，保险丝应串联接在干路的______（选填“火线”或“零线”）上；小红家的电子式电能表表盘上标有“3600imp/（kW•h）”的字样（imp表示电能表指示灯闪烁次数），如果某用电器单独工作5min，电能表指示灯闪烁30次，则该用电器的实际功率是______W。 16．（2022·湖北鄂州·中考真题）小雨家使用电饭煲煮饭，电饭煲是利用电流的 ___________效应来工作的，使用时，应将电饭煲的插头插入 ___________（选填“两孔”或“三孔”）插座。若他家的电饭煲的电功率是1000W，工作30min将饭煮熟，则煮饭所消耗的电能为 ___________kW•h；若这些能量的42%被水吸收，则可将 ___________kg的水从20℃烧开（1标准大气压下）。 17．（2022·江苏盐城·二模）小明家有一个规格为“220V     1000W”的用电器，该用电器可能是________（台灯/电饭锅）；如图所示家庭电路，闭合开关S，电灯发光，用测电笔接触A点，氖管________（会/不会）发光；若断开开关S，站在地面上的人用手接触电路中的B点________（会/不会）触电。 三、计算题：本题共3小题，共14分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。 18．（3分）（2022·全国·九年级单元测试）教学楼总保险丝允许通过的最大电流为．楼内有20间教室，各装有的灯6盏，当灯全亮时，能否再接入一个的电炉子？ 19．（4分）（2022·全国·九年级课时练习）如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1＝21Ω，R2＝18Ω。S断开时，通过R1的电流为2.4A。问当S闭合时， 直径（mm） 0.40 0.71 0.98 1.26 1.58 1.98 额定电流（A） 1.5 3 4.5 6 7.5 15 （1）流过A保险丝的电流为多少安？ （2）哪根保险丝有可能熔断？该保险丝应该换用下表中直径为多大的保险丝？ 20．（7分）（2022·内蒙古呼和浩特·中考真题）一个彩色灯泡上标有“36V 7.2W“的字样（忽略温度对灯丝电阻的影响） 求：（1）该灯泡正常工作时的电流和灯丝的电阻； （2） 若接在220V的照明电路中使用，至少需要串联多少个这种灯泡才行。 四、综合题（10分） 21．（4分）（2022·山东青岛·一模）如图所示家庭电路中，开关S控制电灯L，墙上还有一个三孔插座、一个两孔插座。 （1）请按照相关要求将下面的家庭电路中连接完整______； （2）将额定功率是1500W的电饭锅连入三孔插座后，发现保险丝被烧断了，发生此现象的原因是______。 22．（6分）（2022·浙江杭州·八年级期中）人体意外触电时的危害程度与通过人体的电流大小有关。查阅资料得知：由于人体的电阻会随着环境的改变而改变，人体的安全电压有5个等级（42伏，36伏，24伏，12伏，6伏）。如在皮肤干燥等情况下42伏以下的电压是安全的：在极端潮湿等环境中6伏以下的电压才是安全的。 请回答下列问题： （1）图甲为测电笔结构简图，用此测电笔辨别零线、火线时，除笔尖金属体接触电线外，手还要接触 ______； （2）乙图中，用笔画线代替导线将插座和控制插座的开关正确接入家庭电路中；( ) （3）如图乙，在使用测电笔接触家庭电路火线时，人体和测电笔串联。为确保人体在任何环境中都安全，测电笔内部电阻设计至少为21400欧，则允许通过人体的最大电流为多少？( ) 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
