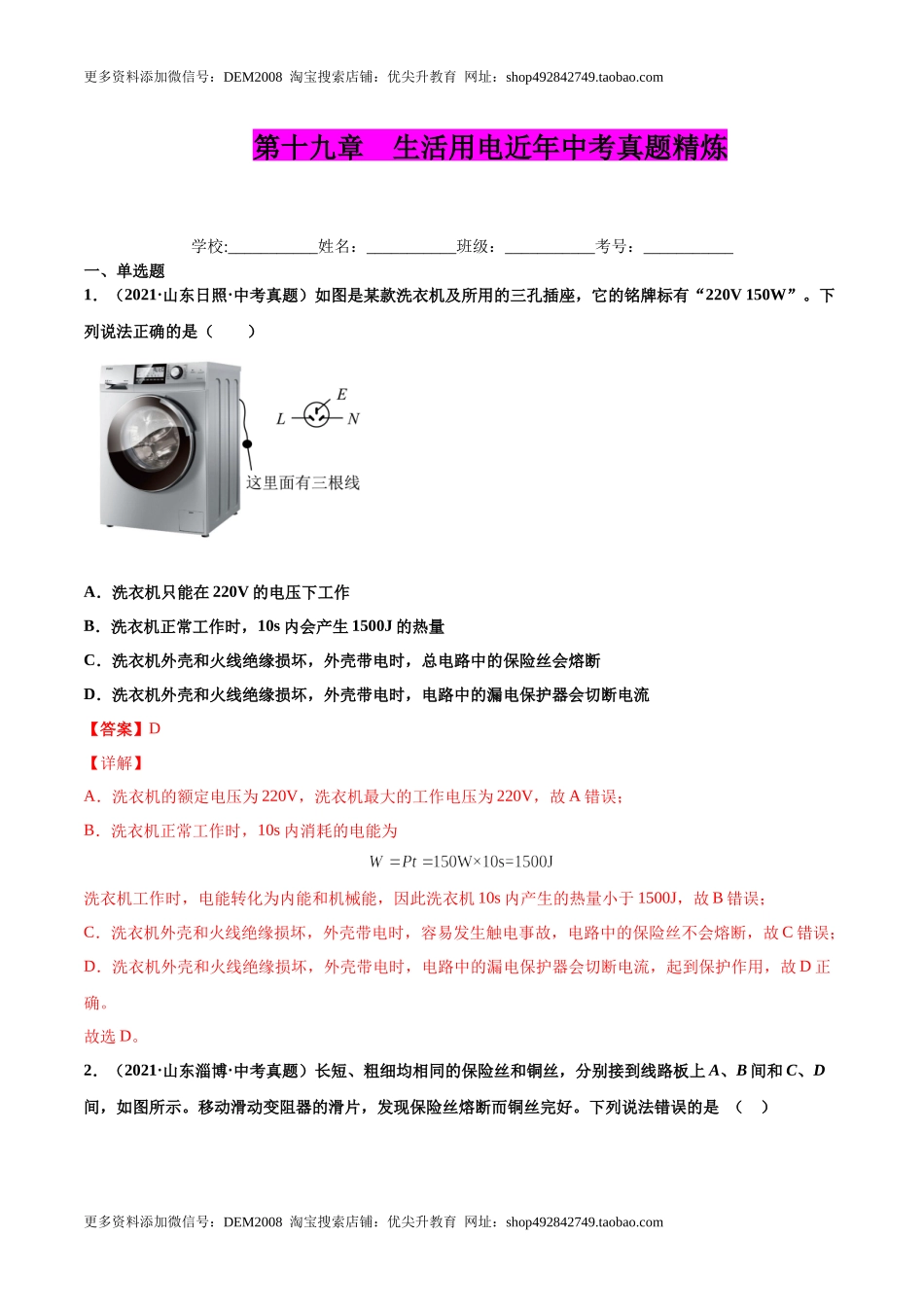

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十九章 生活用电近年中考真题精炼 学校:___________姓名：___________班级：___________考号：___________ 一、单选题 1．（2021·山东日照·中考真题）如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（　　） A．洗衣机只能在220V的电压下工作 B．洗衣机正常工作时，10s内会产生1500J的热量 C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断 D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流 【答案】D 【详解】 A．洗衣机的额定电压为220V，洗衣机最大的工作电压为220V，故A错误； B．洗衣机正常工作时，10s内消耗的电能为 洗衣机工作时，电能转化为内能和机械能，因此洗衣机10s内产生的热量小于1500J，故B错误； C．洗衣机外壳和火线绝缘损坏，外壳带电时，容易发生触电事故，电路中的保险丝不会熔断，故C错误； D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，起到保护作用，故D正确。 故选D。 2．（2021·山东淄博·中考真题）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ） A．保险丝的电阻比铜丝的大 B．通过保险丝的电流比铜丝的大 C．电流通过保险丝产生的热量比铜丝的多 D．为了用电安全，禁止用铜丝代替保险丝 【答案】B 【详解】 A．由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意； B．由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意； C．由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意； D．若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。 故选B。 3．（2021·山东滨州·中考真题）关于家庭电路和安全用电的说法中，正确的是（　　） A．家庭电路中的空气开关，可以安装在任意位置 B．家庭电路中同时工作的用电器的多少，完全由用户自己决定 C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则 D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全 【答案】C 【详解】 A．家庭电路中空气开关必须安装在保险装置之前，这样可以保证在检查电路或者更换保险装置时，能将电路切断，故A错误； B．电能表和干路导线的规格决定了家庭电路中所接用电器的总功率，如果功率过大可能损坏家庭电路，故B错误； C．生活中要有安全用电的意识，并能遵守安全用电的原则，这样可有效避免触电事故的发生，故C正确； D．使用试电笔时人是闭合电路的一部分，所以有电流经过，但因为试电笔中电阻很大，所以流过人的电流很小，所以人不触电，故D错误。 故选C。 4．（2021·内蒙古呼和浩特·中考真题）家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（　　） A．甲图：甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电 B．乙图：图中的家庭电路元件的连接顺序是正确的 C．丙图：手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光 D．丁图：当人触电时，应及时切断电源或用干木棒挑开电源线 【答案】D 【详解】 A．甲图中甲站在干燥的木桌上触摸火线时，构不成通路，不会发生触电事故，乙站在地上触摸零线，也不会发生触电事故，故A错误； B．乙图中家庭电路元件的连接顺序是错误的，总开关的位置和保鲜盒的位置应该变换一下才是正确的，故B错误； C．丙图中手握紧试电笔的金属杆（电流没有经过试电笔内的大电阻），接触接火线的插孔，会发生触电事故，正确使用应该是手接触试电笔的金属笔尾，故C错误； D．丁图中当人触电时，为避免二次触电，在安全的情况下应及时切断电源或用干木棒挑开电源线，再实施救援，故D正确。 故选D。 5．（2021·辽宁辽宁·中考真题）家庭电路的一部分如图甲所示下列说法正确的是（　　） A．图甲中开关和电灯的安装正确 B．图甲中三孔插座的安装合理 C．图甲中电灯和插座是并联的 D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光 【答案】C 【详解】 A．家庭电路中控制电灯的开关应接在电灯与火线之间，电灯另一根线接零线，而图中控制电灯的开关接在了零线上，故A错误； B．三孔插座接线应符合“左零、右火、上接地”的原则，而图中三孔插座左孔接火线、右孔接零线，故B错误； C．图甲中电灯和插座并列连接，互不影响，故C正确； D．测电笔使用时手应接触笔尾金属体，而图中手未接触笔尾金属体，这样的方法使用试电笔测试图甲中A点，氖管断路，不会发光，故D错误。 故选C。 6．（2021·广西贺州·中考真题）如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（　　） A．使用测电笔时， 要用指尖抵住上端的金属帽 B．不靠近高压带电体 C．绝缘皮破损的插头也可以使用 D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的 【答案】C 【详解】 A．使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A正确，不符合题意； B．靠近高压带电体时，有可能出现电弧触电，故B正确，不符合题意； C．绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误，符合题意； D．洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D正确，不符合题意。 故选C。 7．（2021·内蒙古赤峰·中考真题）“注意安全，珍爱生命”是日常生活必须有的意识，下列做法中正确的是（　　） A．电冰箱外壳应接地 B．雷雨天在室外使用手机打电话 C．家庭电路中，开关连接火线或零线都可以 D．发生触电事故时，立即用手把触电的人拉开 【答案】A 【详解】 A．带金属外壳的家用电器使用时都应接地，故A符合题意； B．雷雨天在外接打手机容易造成触电事故的发生，故B不符合题意； C．家庭电路中，开关应连接在靠近火线的一侧，故C不符合题意； D．发生触电事故时，应先断电，再施救，故D不符合题意。 故选A。 8．（2021·山东潍坊·中考真题）一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是（　　） A．插座通电后可用湿布擦去表面灰尘 B．插座内可以只接火线和零线 C．手机充电器使用后应与插座断开 D．标有“220V，3000W”的电热水器可使用该插座 【答案】C 【详解】 A．湿布导电，插座通电后用湿布擦去表面灰尘可能触电，故A错误； B．三孔插座需要接地线，防止触电，故B错误； C．为了安全，手机充电器使用后要拔离插座，故C正确； D．插座最大功率为 P=UI=250V×10A=2500W＜3000W 电热水器不可以使用该插座故，D错误。 故选C。 9．（2021·湖北随州·中考真题）据媒体根道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10-3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料下列说法正确的是（　　） A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω B．刘强所言的该款碳竿若触碰到220V民用电是安全的 C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿 D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上应该没事儿 【答案】A 【详解】 A．由题意知，碳素钓竿的导电性为1.5×10-3Ω/cm，则10m长的钓竿的电阻为 R=1.5×10-3Ω/cm ×103cm=1.5Ω 故A正确； B．对人体的安全电压不大于36V，钓竿的电阻为1.5Ω，若这种碳竿触碰到220V民用电也可能会发生触电事故，故B错误； C．钓竿是导体，若钓竿触碰到高压线发生触电事故时，钓友不能触碰钓竿，应迅速用绝缘的干木棒挑开人与钓竿，故C错误； D．鱼塘的水质含杂质较多，导电性能变强，尼龙线上有水后就变成了导体，故D错误。 故选A。 10．（2021·四川南充·中考真题）下列关于安全用电常识说法错误的是（　　） A．三脚插头较长的那只脚无用 B．保险装置、插座、家用电器达到使用寿命应及时更换 C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关 D．当家庭电路起火时，应先断开电路再灭火 【答案】A 【详解】 A．三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大地连接起来，防止因外壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故A错误，符合题意； B．保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生安全事故，出现人体触电或者引发火灾，故B正确，不符合题意； C．更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故C正确，不符合题意； D．当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故D正确，不符合题意。 故选A。 二、填空题 11．（2021·辽宁阜新·中考真题）家庭电路中，用______检查用电器外壳是否带电；控制照明灯的开关要安装在______线与灯座之间；若电能表规格是600r/（kW·h），3min内转盘转6转，此电路中用电器消耗的电能______J。 【答案】试电笔 火 3.6×104 【详解】 [1]试电笔除了用来辨别火线和零线外，还可以用来检查电气设备的外壳是否带电，用手按住笔尾金属体，笔尖接触用电器的金属外壳，看氖管是否发光，从而得出外壳是否带电。 [2]灯的开关必须接到火线和灯之间，以防触电。 [3]用电器消耗的电能 12．（2021·上海·中考真题）家用电器的额定电压是______V，电饭煲在工作时，将______转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于______。 【答案】220 电能 光的折射 【详解】 [1]家用电器的额定电压是220V。 [2]电饭煲在工作时，需要煮熟食物，所以将电能主要转化为内能。 [3]在电饭锅中注水，发现锅底比平时看到的浅，是由于光的折射现象引起的。 三、作图题 13．（2021·广东·中考真题）（1）如图所示，物体A静止在斜面上，画出A所受重力G和支持力FN的示意图； （2）图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则； （3）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。 ①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置； ②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。 【答案】（1） （2） （3）① ② 【详解】 （1）如图所示，静止在斜面上的物体A受到重力的竖直向下、支持力垂直于斜面向上，两个力的作用点都在A的重心上，作图如下： （2）由题意知，照明灯和压缩机并联在电路中，分别由开关S1和S2控制，而开关要接在火线与所控的用电器之间，冰箱的金属外壳要接地线，电路连接如下： （3）①由题意知，蜡烛与凸透镜的距离大于二倍焦距，由像距小于二倍焦距而大于一倍焦距，且烛焰中心A在主光轴上，则其像也在主光轴上，由此大致可确定像点A′，作图如下： ②过A点作出烛焰在主光轴的上面部分，过烛焰的顶端作两条光线，其一平行于主光轴的入射，其折射光线过焦点，另一光线过光心O，其折射光线传播方向不改变，两光线的交点，即是烛焰顶端通过凸透镜所成的像，过此像点作主光轴的垂线，此线与主光轴的交点即为A所成的像A′的确切位置，面烛焰顶端像点与A′的连线即是烛焰上面部分所成的像，作图如下： 四、计算题 14．（2021·陕西·中考真题）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。 （1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线； （2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？ （3）电热丝R1的阻值是多大？ 【答案】（1）；（2）10 A，1.32×105J；（3）44 Ω 【详解】 解：（1）家庭电路连接时，要求左零右火，且开关要连接在火线上，因此a接零线，b接火线，如图所示： （2）煎烤机达到额定功率时，电流最大，所以 最大额定功率工作时，1min消耗电能为 （3）开关S1和S2都闭合时，两电阻并联，此时电路中电流最大。因为两电热丝阻值相等，所以流过R1的电流为I1=5A，根据欧姆定律得 答：（1）见解析； （2）煎烤机正常工作时电路中的最大电流是10A；最大额定功率工作时，1min消耗1.32×105J电能。 （3）电热丝R1的阻值是44Ω。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
