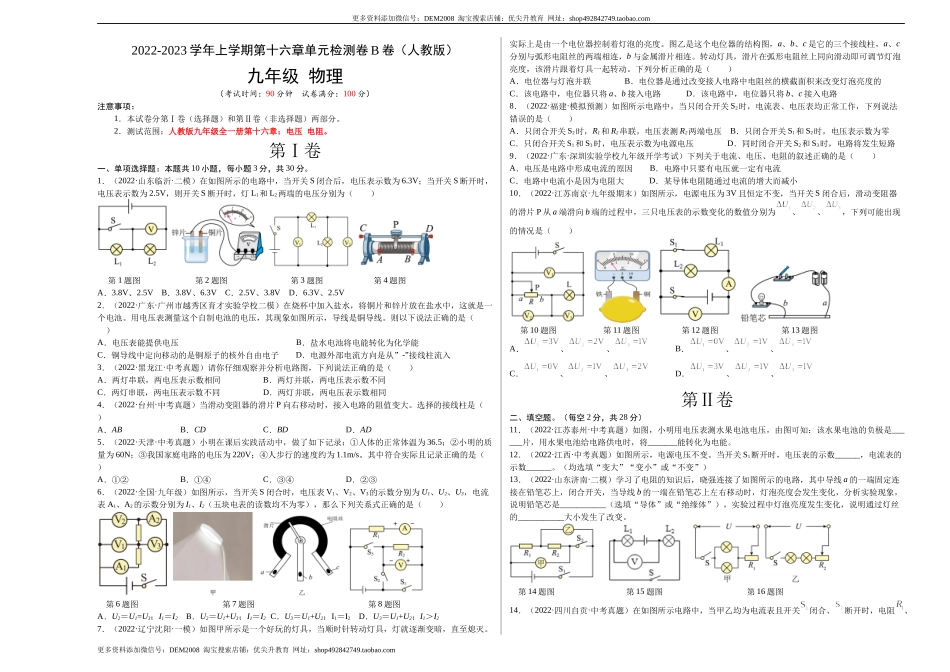

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023学年上学期第十六章单元检测卷B卷（人教版） 九年级 物理 （考试时间：90分钟 试卷满分：100分） 注意事项： 1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。 2．测试范围：人教版九年级全一册第十六章：电压 电阻。 第Ⅰ卷 一、单项选择题：本题共10小题，每小题3分，共30分。 1．（2022·山东临沂·二模）在如图所示的电路中，当开关S闭合后，电压表示数为6.3V；当开关S断开时，电压表示数为2.5V，则开关S断开时，灯L1和L2两端的电压分别为（　　） 第1题图 第2题图 第3题图 第4题图 A．3.8V、2.5V B．3.8V、6.3V C．2.5V、3.8V D．6.3V、2.5V 2．（2022·广东·广州市越秀区育才实验学校二模）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示，导线是铜导线。则以下说法正确的是（　　） A．电压表能提供电压 B．盐水电池将电能转化为化学能 C．铜导线中定向移动的是铜原子的核外自由电子 D．电源外部电流方向是从”-”接线柱流入 3．（2022·黑龙江·中考真题）请你仔细观察并分析电路图，下列说法正确的是（　　） A．两灯串联，两电压表示数相同 B．两灯并联，两电压表示数不同 C．两灯串联，两电压表示数不同 D．两灯并联，两电压表示数相同 4．（2022·台州·中考真题）当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（　　） A．AB B．CD C．BD D．AD 5．（2022·天津·中考真题）小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。其中符合实际且记录正确的是（　　） A．①② B．①④ C．③④ D．②③ 6．（2022·全国·九年级）如图所示，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（　　） 第6题图 第7题图 第8题图 A．U2＝U1=U3；I1＝I2 B．U2＝U1+U3；I1＝I2 C．U3＝U1+U2；I1＝I2 D．U3＝U1+U2；I1＞I2 7．（2022·辽宁沈阳·一模）如图甲所示是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。实际上是由一个电位器控制着灯泡的亮度。图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。下列分析正确的是（　　） A．电位器与灯泡并联 B．电位器是通过改变接人电路中电阻丝的横截面积来改变灯泡亮度的 C．该电路中，电位器只将a、b接入电路 D．该电路中，电位器只将b、c接入电路 8．（2022·福建·模拟预测）如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（　　） A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压 B．只闭合开关S1和S2时，电压表示数为零 C．只闭合开关S1和S3时，电压表示数为电源电压 D．同时闭合开关S2和S3时，电路将发生短路 9．（2022·广东·深圳实验学校九年级开学考试）下列关于电流、电压、电阻的叙述正确的是（        ） A．电压是电路中形成电流的原因 B．电路中只要有电压就一定有电流 C．电路中电流小是因为电阻大 D．某导体电阻随通过电流的增大而减小 10．（2022·江苏南京·九年级期末）如图所示，电源电压为3V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只电压表的示数变化的数值分别为、、，下列可能出现的情况是（　　） 第10题图 第11题图 第12题图 第13题图 A．、、 B．、、 C．、、 D．、、 第Ⅱ卷 二、填空题。（每空2分，共28分） 11．（2022·江苏泰州·中考真题）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，用水果电池给电路供电时，将_______能转化为电能。 12．（2022·江西·中考真题）如图所示，电源电压不变。当开关S1断开时，电压表的示数______，电流表的示数______。（均选填“变大”“变小”或“不变”） 13．（2022·山东济南·二模）学习了电阻的知识后，晓强连接了如图所示的电路，其中导线a的一端固定连接在铅笔芯上，闭合开关，当导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，分析实验现象，说明铅笔芯是___________（选填“导体”或“绝缘体”），实验过程中灯泡亮度发生变化，说明通过灯丝的___________大小发生了改变。 第14题图 第15题图 第16题图 14．（2022·四川自贡·中考真题）在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”） 15．（2021·重庆一中九年级阶段练习）如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L1两端的电压为______V；若断开开关，电压表示数将_______（选填“变大”“变小”或“不变”）。 16．（2022·江西宜春·模拟预测）如图所示，小红将2个规格相同的小灯泡，按照甲、乙两种连接方式分别接入电源电压均为U的电路中，通过调节滑动变阻器冬和使所有小灯泡正常发光。则通过两个滑动变阻器的电流之比I1∶I2=_________；R1和R2两端电压的大小关系是U1_______U2（选填“>”“<”或“=”）。 17．（2020·黑龙江·鸡西市田家炳中学九年级期末）用来勾画建筑物轮廓的灯泡的连接方式是____联，若一盏彩灯的电压是36V，要接在家庭电路中，至少能串联______个这样的灯泡。 三、实验探究题（第18题每空1分,其余每空2分，共23分） 18．（2022·湖南益阳·九年级期末）在“探究串联电路电压的特点”实验中，电路如图所示。 第18题图 第19题图 第20题图 （1）实验中应选择规格______（选填“相同”或“不同”）的小灯泡； （2）小明保持电压表的B接点不动，只断开A接点，并改接到C接点上，测量L2两端电压，他能否测出L2两端电压？______，理由是______； （3）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和，请对小明的做法进行评价：______，改进方法是______。 UAB/V UBC/V UAC/V 2.4 1.4 3.8 19．（2022·全国·九年级）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想： ①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关； 实验室提供了4根电阻丝，规格、材料如表： 编号 材料 长度/m 横截面积/mm2 A 镍铬合金 0.5 0.5 B 镍铬合金 1.0 0.5 C 镍铬合金 0.5 1.0 D 锰铜合金 0.5 0.5 （1）为了验证上述猜想②，应该选用编号为_____和_____两根电阻丝进行实验；如果将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：电阻的大小与导体的_____有关； （2）由实物图可知，通过观察______（电流表/小灯泡）来判断接入的电阻丝阻值的变化情况会更准确，而另一种方法不准确的原因是：______； （3）将A、C两段金属丝串联接入同一电路中，流过A、C的电流关系是IA______IC。 20．（2022·全国·九年级）已知导体的电阻大小与导体的长度和横截面积有关。小明探究“导体的电阻大小与导体的材料是否有关”，实验器材有：3V稳压电源、电流表、5Ω的定值电阻、开关、刻度尺、钳子（用于截断金属丝）各一个，横截面积相同的镍铬、康铜和铜三种金属丝足量，导线若干。 （1）请设计电路图，在图的基础上补充完整__________； （2）实验中，他将长度和横截面积均相同的三种金属丝分别接入电路，测出的电流分别为I镍铬、I康铜、I铜，它们的关系为I镍铬<I康铜<I铜。则可得出的探究结论是：________。通过分析实验信息，他还可以判断出：镍铬材料和康铜材料比较，__________的导电性较强。 四、计算题：本题共3小题，共19分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。 21．(5分)（2020·安徽·马鞍山市花园初级中学九年级期中）如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开关S闭合时，V1的示数为9V，V2的示数为6V。求： （1）当开关S闭合时，L2两端的电压； （2）开关S断开时，L2两端的电压。 22．(7分)（2021·江西·余干县第三中学九年级期中）如图所示的电路中，电源电压保持不变，电路中R2和R3的规格相同。同时闭合S2、S4，断开S1、S3时，电压表V1的示数为18V，电流表A2的示数为0.8A。求： （1）电源电压是多少？ （2）同时闭合S1、S2，断开S3、S4时，电流表A2的示数为1.0A。则同时闭合S1、S2、S4，断开S3时，电流表A1的示数为多少？ （3）若将电流表A1替换为电压表V3，同时闭合开关S1、S3、S4，断开S2，电压表V3和V1的偏转的角度相同，求电压表V2的示数是多少？ 23．(7分)（2020·江西景德镇·九年级期中）如图甲所示，电路所接入的电表均为实验室常用电流表和电压表。开关闭合后，三只电表的指针均如图乙所示，已知电压表接入的是“一”和““15”这两个接线柱，请回答： (1)电源电压，L1、L2两端的电压各是多少？ (2)通过L1、L2的电流为多大？ (3)若A2、V两电表位置互换，则L1、L2亮暗情况及电压表有无示数？若有，电压表示数多大？（以上答案均需要说明理由） 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
