第16章 章末测试--九年级物理人教版.doc

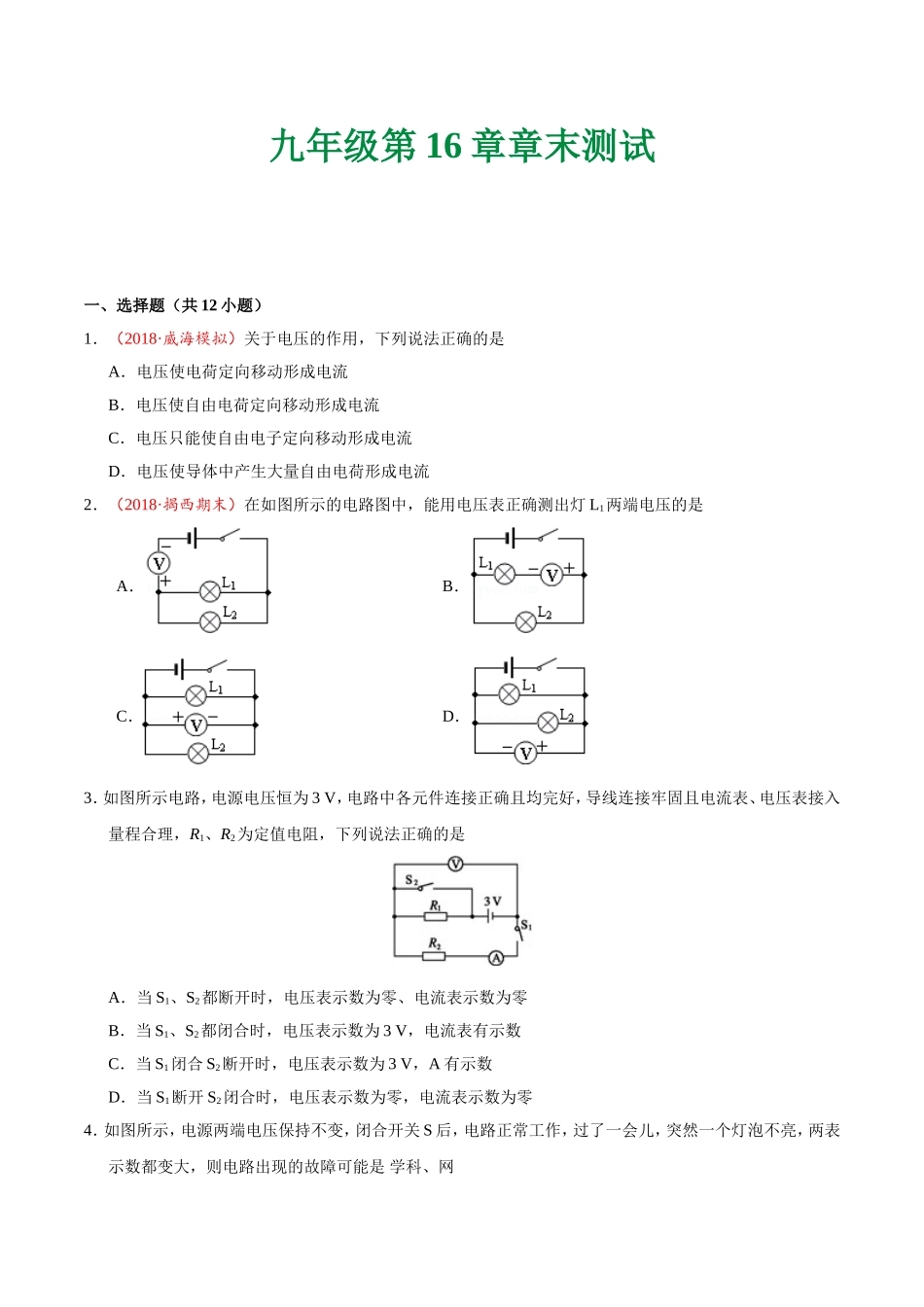

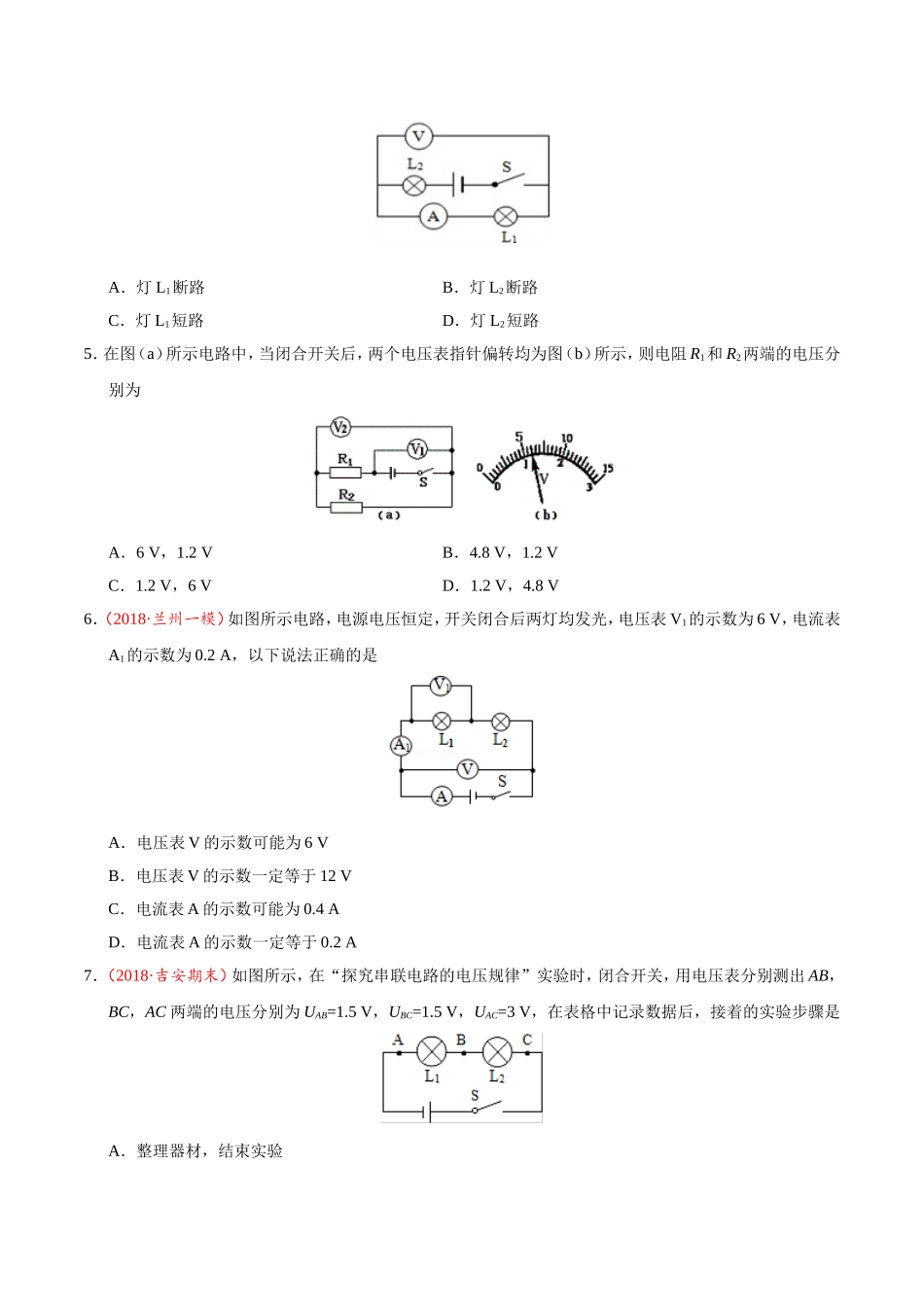

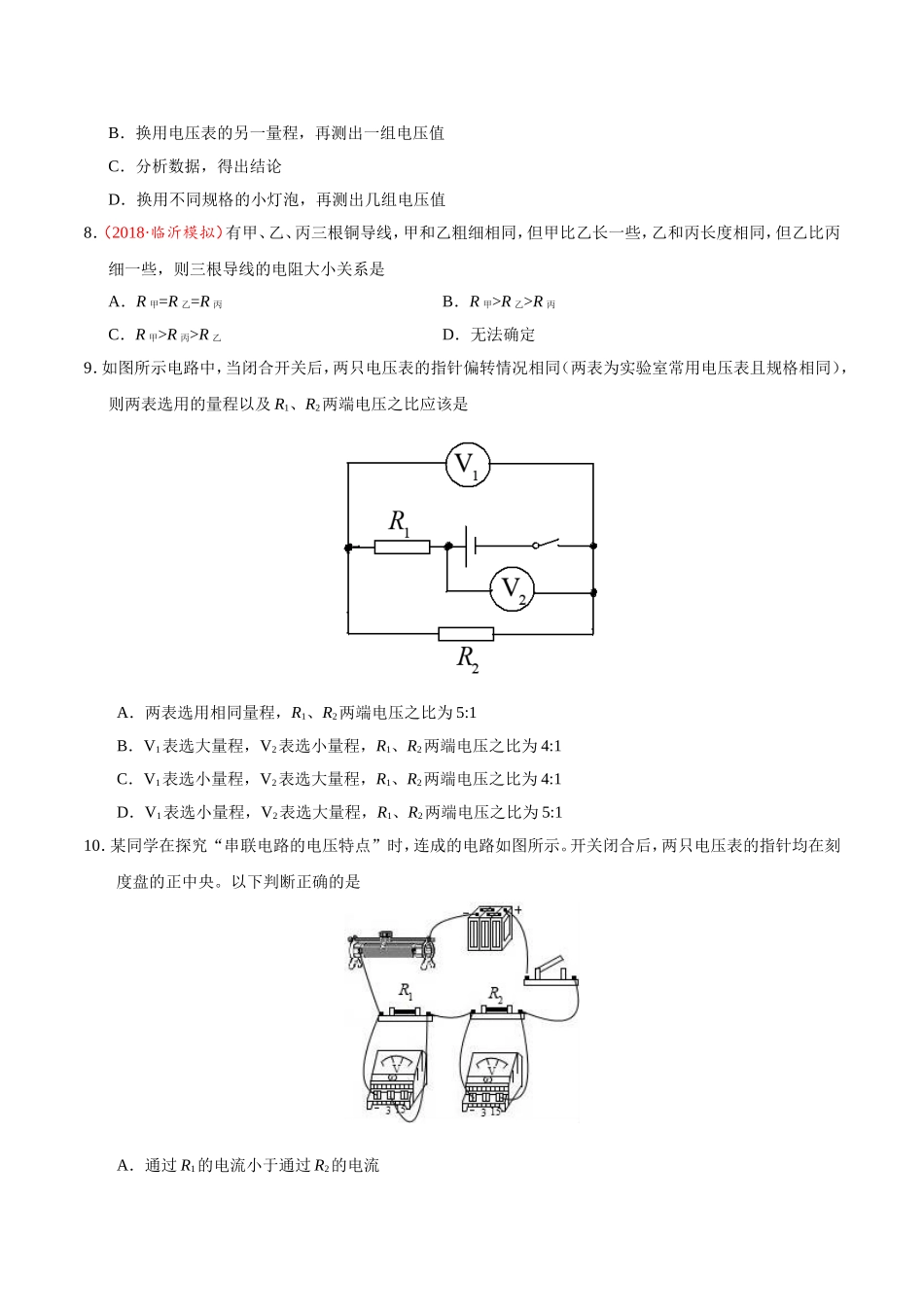

九年级第16章章末测试 一、选择题（共12小题） 1．（2018·威海模拟）关于电压的作用，下列说法正确的是 A．电压使电荷定向移动形成电流 B．电压使自由电荷定向移动形成电流 C．电压只能使自由电子定向移动形成电流 D．电压使导体中产生大量自由电荷形成电流 2．（2018·揭西期末）在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是 A． B． C． D． 3．如图所示电路，电源电压恒为3 V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1、R2为定值电阻，下列说法正确的是 A．当S1、S2都断开时，电压表示数为零、电流表示数为零 B．当S1、S2都闭合时，电压表示数为3 V，电流表有示数 C．当S1闭合S2断开时，电压表示数为3 V，A有示数 D．当S1断开S2闭合时，电压表示数为零，电流表示数为零 4．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是 学科、网 A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路 5．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为 A．6 V，1.2 V B．4.8 V，1.2 V C．1.2 V，6 V D．1.2 V，4.8 V 6．（2018·兰州一模）如图所示电路，电源电压恒定，开关闭合后两灯均发光，电压表V1的示数为6 V，电流表A1的示数为0.2 A，以下说法正确的是 A．电压表V的示数可能为6 V B．电压表V的示数一定等于12 V C．电流表A的示数可能为0.4 A D．电流表A的示数一定等于0.2 A 7．（2018·吉安期末）如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB，BC，AC 两端的电压分别为UAB=1.5 V，UBC=1.5 V，UAC=3 V，在表格中记录数据后，接着的实验步骤是 A．整理器材，结束实验 B．换用电压表的另一量程，再测出一组电压值 C．分析数据，得出结论 D．换用不同规格的小灯泡，再测出几组电压值 8．（2018·临沂模拟）有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是 A．R甲=R乙=R丙 B．R甲>R乙>R丙 C．R甲>R丙>R乙 D．无法确定 9．如图所示电路中，当闭合开关后，两只电压表的指针偏转情况相同（两表为实验室常用电压表且规格相同），则两表选用的量程以及R1、R2两端电压之比应该是 A．两表选用相同量程，R1、R2两端电压之比为5:1 B．V1表选大量程，V2表选小量程，R1、R2两端电压之比为4:1 C．V1表选小量程，V2表选大量程，R1、R2两端电压之比为4:1 D．V1表选小量程，V2表选大量程，R1、R2两端电压之比为5:1 10．某同学在探究“串联电路的电压特点”时，连成的电路如图所示。开关闭合后，两只电压表的指针均在刻度盘的正中央。以下判断正确的是 A．通过R1的电流小于通过R2的电流 B．R1两端的电压与R2两端的电压相等 C．R1的阻值小于R2的阻值 D．该电路中，滑动变阻器并没有实际作用，可以去掉 11．（2018·漳州期末）把一段导体接在电路中，以下说法正确的是 A．通过导体的电流为零时，导体的阻值也为零 B．当导体两端的电压为零时，导体的电阻也为零 C．当通过导体的电流增大时，它的电阻变小 D．当导体两端的电压增大时，它的电阻不变 12．（2018·嘉兴）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是 A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D 二、填空作图题（共3小题） 13．（2018·定远一模）如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是________V，电源电压是________V。 14．在如图所示的电路中，请填上电流表、电压表的符号，并标明“+”、“–”接线柱。 15．用图示器材探究并联电路电压的特点（其中两只灯泡的阻值不相等），完成图中未完成的连接，要求电压表测L2两端的电压。 三、实验题（共3小题） 16．探究串联电路电压规律的实验电路如图甲所示。 甲 乙 （1）在拆接电路时，开关必须___________。 （2）为了使探究得出的结论具有普遍意义，L1、L2应该选择规格____________（选填“相同”或“不相同”）。 （3）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该____________。学，科网 （4）在测L2两端的电压时，小明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，小明的错误之处是_________________________。 17．如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5 V 0.3 A”的小灯泡串联起来到电源两端。突然，原来正常发光的两盏灯同时熄灭。 （1）关于这两盏灯的故障判断，小刚给出了四种猜测： A．一盏灯断路，另一盏灯完好 B．一盏灯短路，另一盏灯完好 C．一盏灯断路，另一盏灯短路 D．两盏灯同时被烧断 四个猜想中，可能性最大的是_______。 （2）如果这两盏灯熄灭的原因是其中的一盏灯有故障。现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一根导线。 从它们中间选择一种器材来检测故障，你认为不适用的是？______和______（填序号）。 你的理由是__________________________________________________________． （3）故障排除后，小刚测出的数据如下表. 得出结论： ①串联电路中的总电压等于各部分电路两端的电压总和。 ②串联电路中各部分电压两端的电压相等。 请你对上述结论分别进行评估： 根据串联电路的电压特点结论__________（填“①”、“②”）是错误的。请你分析说明形成错误结论的原因？______________________________________________________________。 18．（2018·泉州六校联考）在做决定电阻大小的因素实验时，提供的导线见下表，为了便于研究，每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。 （1）为了研究电阻与导体材料有关，应选用的两根导线是_____和______（填导线代号）； （2）为了研究电阻与导体长度有关，应选用的两根导线是_____和______（填导线代号） （3）为了研究电阻与_____________________的关系，应选用导线A和导线D。 （4）如图当用酒精灯对通电的灯丝加热时会发现______，这可以得出结论_________________。 （5）本实验研究的主要方法是_______________________。 四、计算题（共2小题） 19．如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5 V，V2的示数为7 V；当开S闭合时，V1的示数为9 V，V2的示数为5.4 V。求： （1）电源的电压为多少？ （2）开关S断开时，每盏灯两端的电压各为多少？ （3）开关S闭合后，每盏灯两端的电压各位多少？ 20．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题： （1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？ （3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？ （5）如果把电流表A接入电源正极和L1之间，示数为0.2 A通过L1、L2的电流分别是多少？ 1．B【解析】A、电压只能使自由电荷定向移动形成电流，非自由电荷不会定向移动，故A错误；B、电压使自由电荷定向移动形成电流，正确；C、金属导体中自由电子形成电流，溶液中离子形成电流，故C错误；D、导体中的自由电荷不是产生的，而是原来就有，在电压的作用下发生了定向移动，故D错误。故选：B。 2．D【解析】A、电压表串联在干路中，故A错误；B、电压表与L1串联，故B错误；C、灯泡L1、L2并联，电压表并联在灯泡L1两端，但电流从电压表的负接线柱流入，正接线柱流出，故C错误；D、灯泡L1、L2并联，电压表并联在灯泡L1两端，并且正负接线柱正确，故D正确。故选：D。 4．D【解析】如果灯L1断路，电流表示数变为零，A不符合题意；如果灯L2断路，电流表示数变为零，B不符合题意；如果灯L1短路，电压表示数变为零，C不符合题意；如果灯L2短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大，D符合题意，故选D。 5．B【解析】由题图示可知，两个电阻是串联的，电压表V1测总电压，电压表V2测电阻R2两端的电压，根据串联电路中电压的关系可知，电压表V1的示数应大于电压表V2的示数，而由题意可知两个电压表指针位置相同，说明它们所用的量程是不同的，故可知电压表V1的示数为6 V，电压表V2的示数为1.2 V，因此可知电阻R2两端的电压为1.2 V，电阻R1两端的电压为6 V–1.2 V=4.8 V，故应选B。 6．D【解析】由电路图知，两个灯泡串联，A、A1都测电路中电流，V1测L1两端电压，V测电源电压，因为串联电路中电流处处相等，所以A1、A的示数相等，都为0.2 A，故C错误，D正确；串联电路中总电压等于各部分两端电压之和，即U=U1+U2，所以，V1的示数为6 V，则V的示数一定大于6 V，但不一定等于12 V（两灯的规格可能不同），故AB错误。故选：D。 7．D【解析】用电压表测出AB、BC、AC两端的电压分别为UAB＝1.5 V,UBC＝1.5 V,UAC＝3 V；UAB＝UBC＝1.5 V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样得出的结论才具有普遍性。故选D。 8．B【解析】甲、乙、丙三根铜导线，材料相同，甲和乙粗细相同，但甲比乙长一些，则甲的电阻大于乙的电阻；乙和丙长度相同，但乙比丙细一些，则乙的电阻大于丙的电阻，可知甲的电阻最大，丙的电阻最小。故选：B。 9．C【解析】由题图示可知，两个灯泡是串联的，电压表V1测电阻R2两端的电压，电压表V2测电源电压，所以电压表V2的示数应大于电压表V1的示数，由于两个电压表指针的位置相同，所以可判断出它们所用的量程是不同的，故A错；电压表V2的示数大，所用的是大量程，电压表V1用的是小量程，故B错；这两个电压表的示数间的关系是1：5，根据串联电路中电压的关系可知，R1、R2两端电压之比为4：1，故应选C。 12．A【解析】灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片P向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接A接线柱），滑动变阻器采用“一上一下”的接法，故M接A，N接D。故选：A。 13．4 6 【解析】由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压，由图乙可知，电源的电压U=6 V，当S接2时，两灯泡串联，电压表测L1两端的电压，电流表测串联电路的电流；由图乙可知，U1=2 V，故灯泡L2两端的电压是：U2=6 V﹣2 V=4 V。 14．如图所示 【解析】电压表在电路中起开路作用，并且与被测用电器并联连接，电流表在电路中相当于导线，并且与被测用电器串联连接，因此左图中左边为电压表，右边为电流表；右图中上面为电流表，中间为电流表，下面为电压表，如下图所示。 15．如图所示 【解析】电压表测灯泡L2两端的电压，应与灯泡L2并联，如上图所示。 16．（1）断开 （2）不相同 （3）断开开关，换用0~3 V量程重新做实验 （4）电压表的正负接线柱接反了 17．（1）A （2）③ ④ 用它们检测故障容易（会）烧坏另一个灯泡 （3）② 采用同样规格的灯泡进行实验 【解析】（1）把两盏灯串联起来接入电路中，原来正常发光的两盏灯同时熄灭突然熄灭，造成此现象的原因是电路中的电流过大，把其中某盏灯的灯丝烧断了； （2）当检查电路故障时，不能断开电路，因此只能把检验器材并联在电路里；电流表和导线的电阻很小，它并联在用电器两端时，会造成该用电器短路，电路中的电流过大而烧坏另一盏灯。 （3）由测量的数据发现，电路中两盏灯的电压相同，这是由于实验中选用了相同规格的灯泡导致的，这只是个特殊情况，不能作为普遍规律；因此应该换用不同规格的灯泡重新进行实验。 18．（1）C F （2）C G （3）导体横截面积 （4）电流表示数变小 导体电阻的大小与温度有关 （5）控制变量法 【解析】影响电阻的因素有：材料、长度、横截面积和温度，在材料、长度和横截面积一定时，大多数导体的电阻随温度的升高而增大。 （1）为了研究电阻与导体材料有关，所以导体的长度、横截面积必须相同，而材料不同，故应选用的导线是C和F； （2）为了研究电阻与导体长度的关系，所以导体的横截面积、材料必须相同，而长度不同，故应选用的导线是C和G； （3）导线A和导线D材料和长度相同，而横截面积不同，所以选择导线A和D为了研究电阻与导体的导体横截面积有关； （4）闭合开关后，用酒精灯对灯丝加热，会观察到电流表的示数变小，故得出的结论是：导体电阻的大小与温度有关； （5）根据以上分析知道，这种研究物理问题的方法叫控制变量法。 19．（1）9 V （2）3 V 2 V 4 V （3）5.4 V 3.6 V 0 20．（1）L1两端的电压U1是1.7 V （2）L2两端的电压U2是1.3 V （3）L1、L2串联的总电压U是3 V （4）电源电压是3 V （5）通过L1、L2的电流都是0.2 A 【解析】（1）电压表U1测量L1两端的电压U1，可见U>U1，图中U的指针偏转角度小于U1的角度，故电压表U使用0~15 V量程；电压表U1使用0~3 V量程；故U1的读数为：U1=1.7 V，即L1两端的电压U1是1.7 V。
