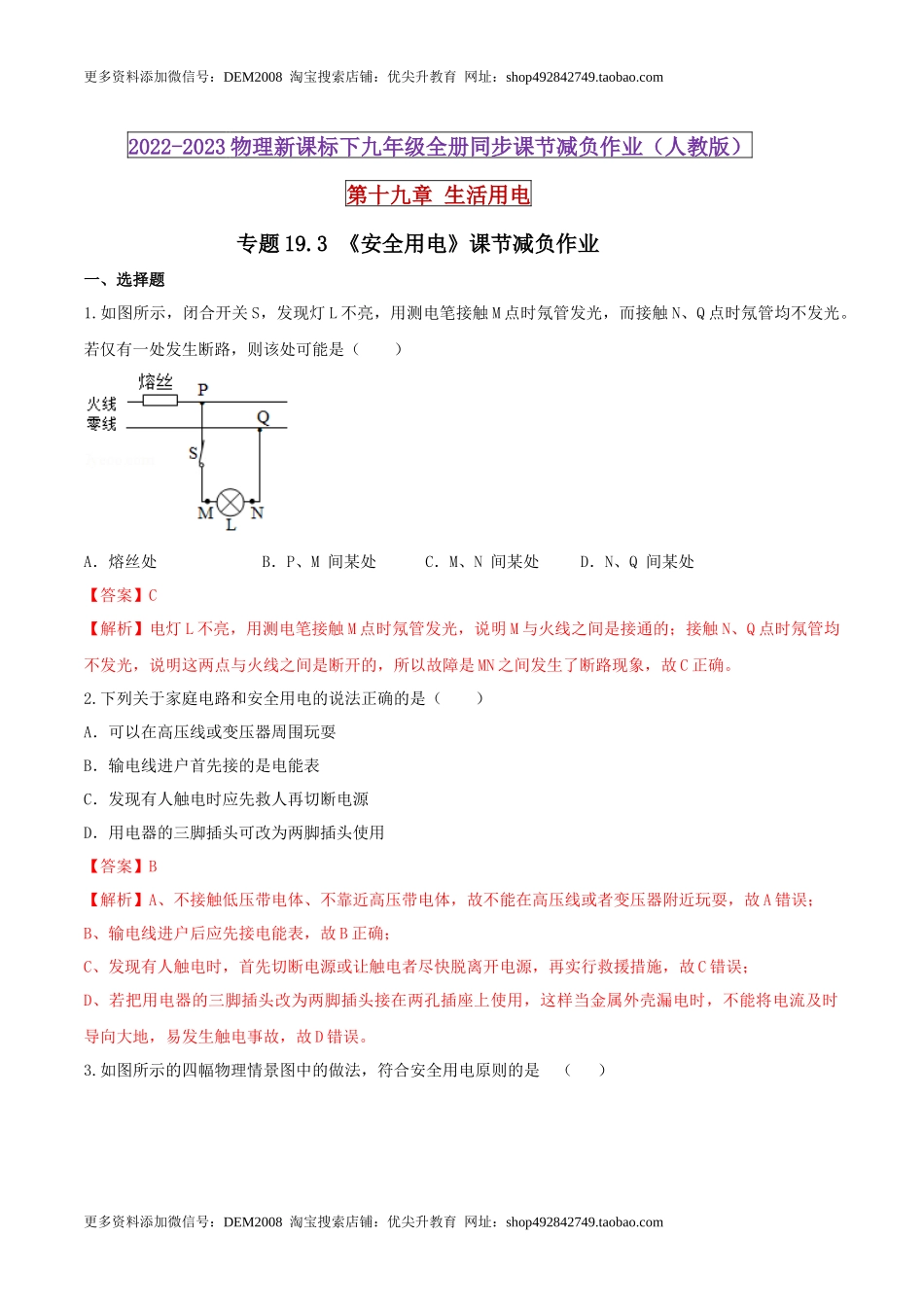

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023物理新课标下九年级全册同步课节减负作业（人教版） 第十九章 生活用电 专题19.3 《安全用电》课节减负作业 一、选择题 1.如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。若仅有一处发生断路，则该处可能是（　　） A．熔丝处 B．P、M 间某处 C．M、N 间某处 D．N、Q 间某处 【答案】C 【解析】电灯L不亮，用测电笔接触M点时氖管发光，说明M与火线之间是接通的；接触N、Q点时氖管均不发光，说明这两点与火线之间是断开的，所以故障是MN之间发生了断路现象，故C正确。 2.下列关于家庭电路和安全用电的说法正确的是（　　） A．可以在高压线或变压器周围玩耍 B．输电线进户首先接的是电能表 C．发现有人触电时应先救人再切断电源 D．用电器的三脚插头可改为两脚插头使用 【答案】B 【解析】A、不接触低压带电体、不靠近高压带电体，故不能在高压线或者变压器附近玩耍，故A错误； B、输电线进户后应先接电能表，故B正确； C、发现有人触电时，首先切断电源或让触电者尽快脱离开电源，再实行救援措施，故C错误； D、若把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电流及时导向大地，易发生触电事故，故D错误。 3.如图所示的四幅物理情景图中的做法，符合安全用电原则的是 （　 ） A.雷天站在树下避雨 B.手指触碰插座的插孔 C.湿布擦发光灯泡 D.将冰箱的金属外壳接地 【答案】D 【解析】安全用电的原则是不接触低压带电体，不靠近高压带电体．特别注意水容易导电，不要把衣服挂在电线上和用湿手拨开关，雷雨时不要在树下避雨． A.雷雨天里，由于大树被雨水淋湿，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，否则有发生触电的危险，故A错； B.由于事先不知道插座的两个插孔，哪个是接在零线，哪个接在火线，小孩用手指直接插入插座的孔内，直接接触火线而触电，是不符合安全用电的要求，故B错； C.因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，电流超过人体安全值就使人造成触电事故，不符合安全用电的要求，故C错； D.洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，金属外壳电荷就通过地线，流入大地，而防止了触电事故的发生，符合安全用电的要求，故D正确． 4.安全教育已引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应叫答“对”的是（　　） A．有时可在电线上晾哂衣服 B．熔丝烧断后，可用铜丝代替接上 C．控制电灯的开关应接在零线上 D．发现有人触电，应立即断开电源开关，切断电路 【答案】D 【解析】（1）安全用电的原则：不接触低压带电体，不靠近高压带电体； （2）保险丝是用熔点较低、电阻率较大的铅锑合金制成的，当电流过大时自身熔断切断电路，从而起到保护电路安全运行的作用； （3）电灯的开关接在了零线上时，更换灯泡时易发生触电事故； （4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施。 A．电线中有电流通过，人接触电线容易触电，更不能在电线上凉晒衣服，故A错误； B．铜丝的熔点高，当电流过大时，不能熔断，因此不能做保险丝，故B错误； C．为了安全，电灯开关必须接在火线上，故C错误； D．发现有人触电后，应立即断开电源开关，切断电路，然后在施救，故D正确。 5.下列做法符合安全用电常识的是（　） A．使用冰箱时，金属外壳未接地 B．家庭电路中，开关接在零线上 C．检修电路时，未断开总开关 D．电线着火时，应先切断电源再救火 【答案】D 【解析】A．家用电器的金属外壳接地是以防外壳带电危及人身安全．故A错误； B．开关一端接火线，一端接灯泡的顶端，螺旋外套接零线，故B错误； C．为避免发生触电事故，检修电路及更换元件时，一定断开总开关，故C错误； D．电线着火时，应先切断电源再救火．故D正确． 6.如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（ ） A. 木擀面杖 B. 橡胶手套 C. 铝拖把杆 D. 塑料凳子 【答案】C 【解析】有人触电应立即切断电源或用干燥的绝缘棒将导线挑开 ABD．木擀面杖、橡胶手套、塑料凳子都属于干燥的绝缘体，可以利用它们来使触电者脱离带电体，故ABD不符合题意。 C．铝拖把杆是导体，会使施救者也触电，故不能使用；故C符合题意。 二、计算题 1.甲、乙两地相距60km，在甲、乙两地之间沿直线铺设了两条地下电缆。已知每条地下电缆每千米的电阻为0.2Ω．现地下电缆在某处由于绝缘层老化而发生了漏电，设漏电电阻为Rx．为了确定漏电位置，检修员在甲、乙两地用电压表、电流表和电源各进行了一次检测。在甲地进行第一次检测时，如图所示连接电路，闭合开关S，电压表示数为6.0V，电流表示数为0.5A．用同样的方法在乙地进行第二次检测时，电压表示数为6.0V，电流表示数为0.3A．求： （1）第一次与第二次检测的电源输出功率之比； （2）漏电电阻Rx的阻值； （3）漏电位置到甲地的距离。 【答案】（1）第一次与第二次检测的电源输出功率之比为5：3； （2）漏电电阻Rx的阻值为4Ω； （3）漏电位置到甲地的距离为20km。 【解析】（1）由P＝UI可得，第一次与第二次检测的电源输出功率之比： ＝＝＝＝； （2）设漏电处分别到甲地和乙地单根电缆的电阻分别为R1和R2，则 R1+R2＝60km×0.2Ω/km＝12Ω﹣﹣﹣﹣﹣① 在甲地进行第一次检测时，有： 2R1+Rx＝＝＝12Ω﹣﹣﹣﹣﹣﹣② 在乙地进行第二次检测时，有： 2R2+Rx＝＝＝20Ω﹣﹣﹣﹣﹣﹣③ 由①②③可得：Rx＝4Ω，R1＝4Ω，R2＝8Ω； （3）漏电位置到甲地的距离L1＝＝20km。 三、简答题 1. 电灯的开关为什么要接在火线和灯泡之间？ 接在零线和灯泡之间有什么危险？ 【答案】见解析。 【解析】由家庭电路的特点可知，火线和大地之间有220V的电压，零线和大地之间没有电压，将开关接在火线和灯泡之间，开关断开之后，灯泡和零线相连接，灯泡与大地之间也没有电压，所以人在更换或修理灯泡 时，不会有电流通过人体，不会发生触电现象，人是安全的。若将开关接在零线和灯泡之间，开关断开之后，灯泡虽然不发光，但灯泡是直接和火线相连接的，与大地之间也存在220V的电压，站在地上的人一旦接触灯泡时，火线、灯泡、人体和大地就会构成闭合电路，有较大的电流通过人体，此时就会发生触电现象。所以，为了人的安全考虑，电灯的开关要接在火线和灯泡之间。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
