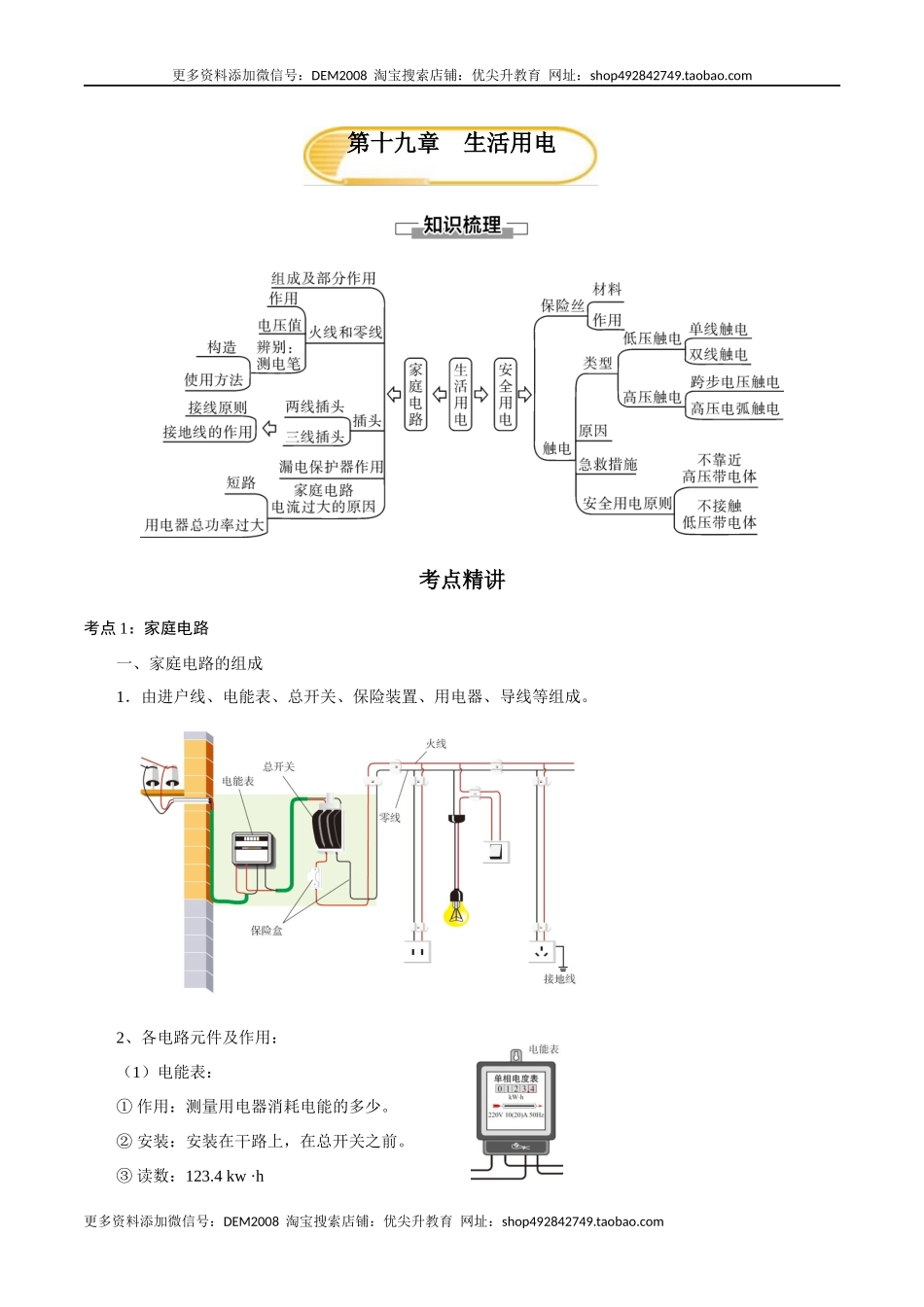

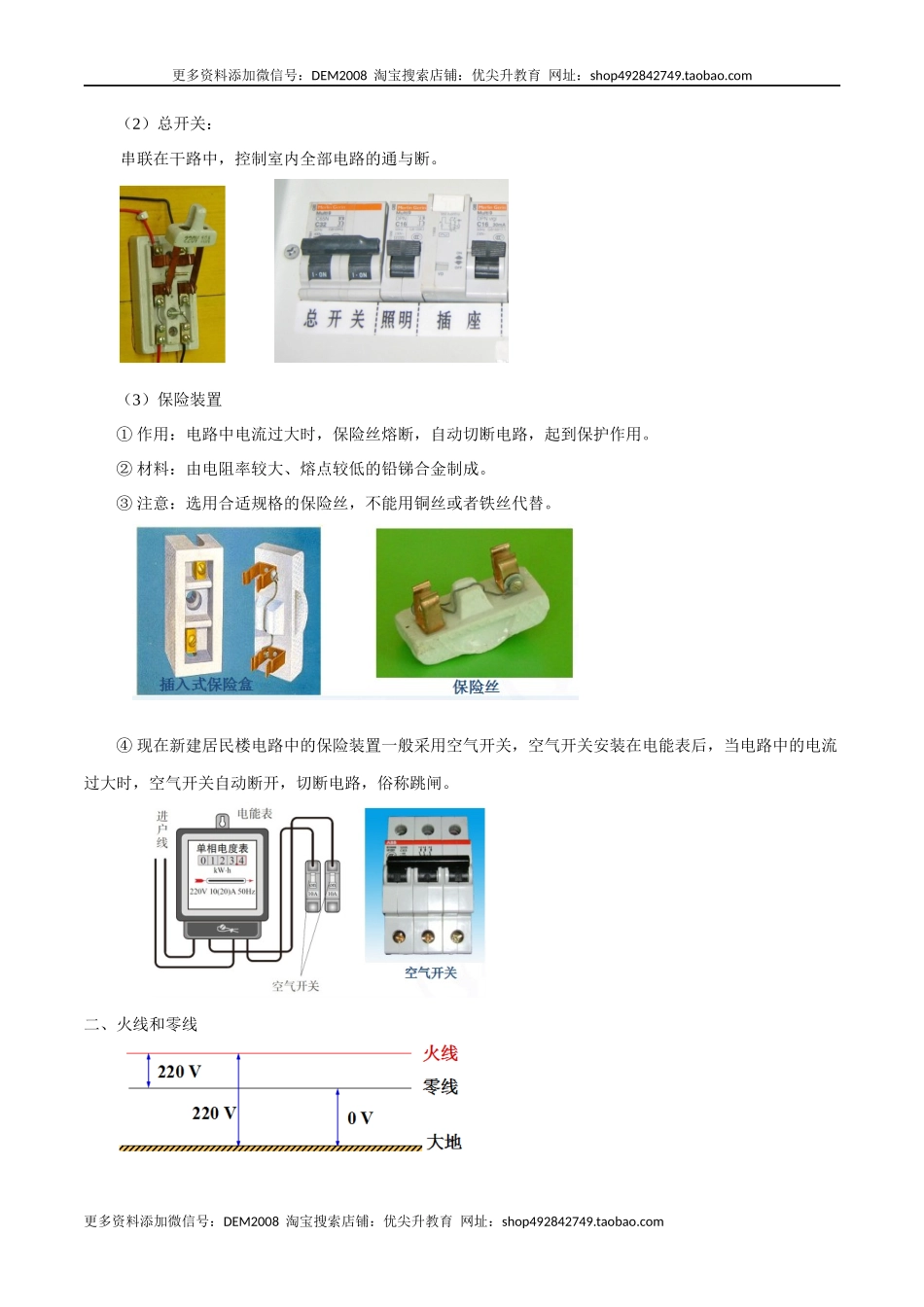

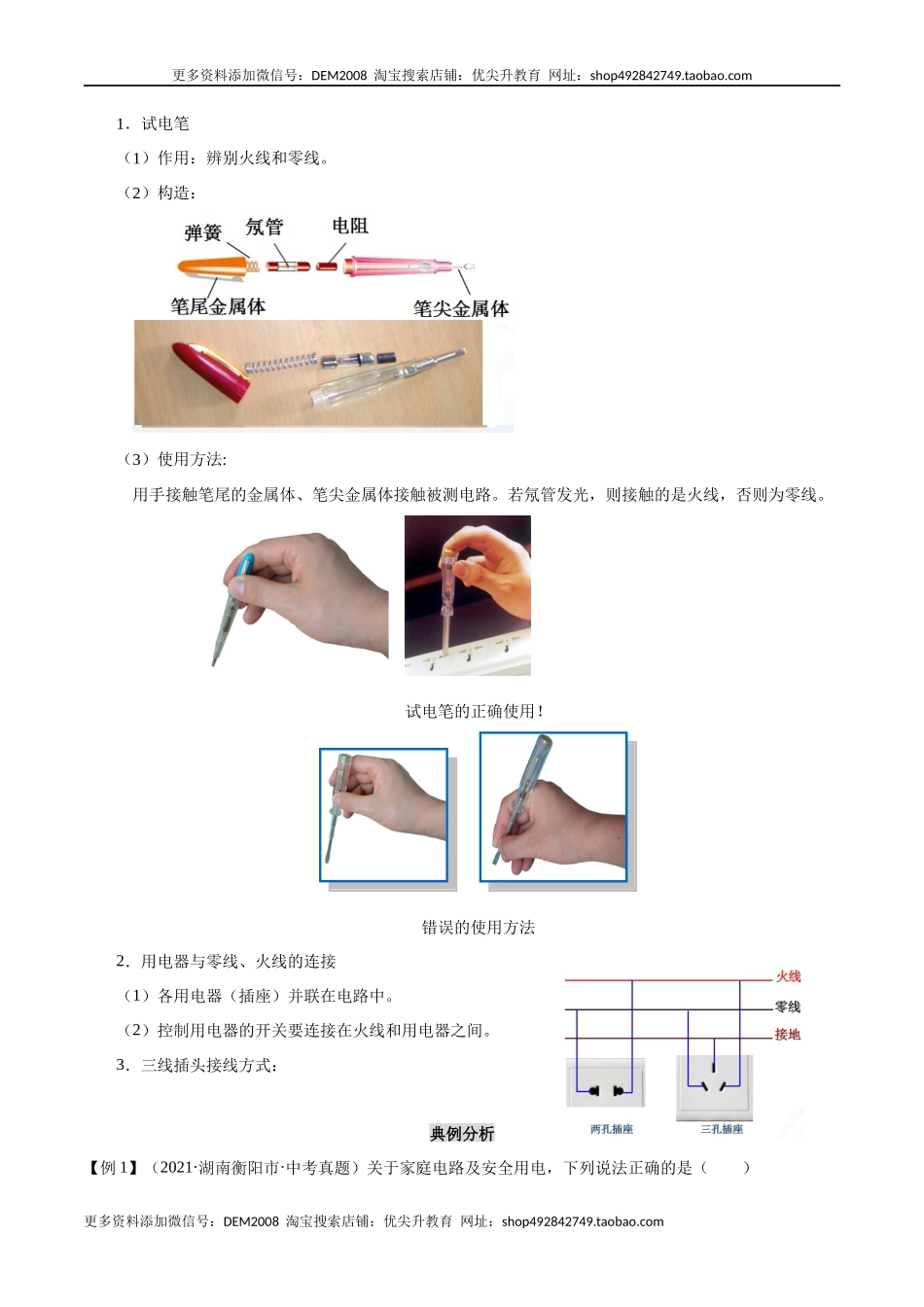

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十九章 生活用电 考点精讲 考点1：家庭电路 一、家庭电路的组成 1．由进户线、电能表、总开关、保险装置、用电器、导线等组成。 2、各电路元件及作用： （1）电能表： ① 作用：测量用电器消耗电能的多少。 ② 安装：安装在干路上，在总开关之前。 ③ 读数：123.4 kw ·h （2）总开关： 串联在干路中，控制室内全部电路的通与断。 （3）保险装置 ① 作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 ② 材料：由电阻率较大、熔点较低的铅锑合金制成。 ③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。 ④ 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。 二、火线和零线 1．试电笔 （1）作用：辨别火线和零线。 （2）构造： （3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。 试电笔的正确使用！ 错误的使用方法 2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要连接在火线和用电器之间。 3．三线插头接线方式： 典例分析 【例1】（2021·湖南衡阳市·中考真题）关于家庭电路及安全用电，下列说法正确的是（　　） A．我国家庭电路的电压是 B．用电器起火，可以迅速用水将火扑灭 C．为了防止触电，必须把用电器的开关接在火线上 D．家庭电路中，同时工作的用电器越多，总电阻越大 【例2】（2021·江苏连云港市·中考真题）家庭电路中三线插座非常普遍，中间的插孔接___________线。对人体来说，安全电压一般不高于___________V。如图所示是小明家的电能表，他家用电总计___________kW·h，已知1kW·h电费为0.50元，则小明家应缴纳的总电费是___________元。 【例3】（2021·黑龙江中考真题）将电灯、开关和插座接入家庭电路中，接线正确的是（ ） A． B． C． D． 【例4】如图所示的家庭电路， 插座不能正常工作， 经检测发现 b、d 间断路，闭合开关 S， 下列说法正确的是（ ） a b d c A．灯不会发光 B．正确使用试电笔接触图中 a 点，试电笔会发光 C．若此时站在地上的人接触 c 点，漏电保护器会切断电路 D．若将开关和灯互换位置，仍然符合安全用电原则 本考点考查的重点是家庭电路的作图，还有家庭电路中电流过大的原因等． 1．家用电器的接线要求： ① 家庭电路中的用电器都是并联的． ② 开关与所控制的用电器应该串联，而且开关应该接在用电器和火线之间，因为这样可以在开关断开时，使用电器与火线断开，便于检修，比较安全． ③ 对于螺旋式灯座，开关应该接在灯座顶部弹簧片和火线之间，手容易碰到的灯座侧边螺旋套应该接零线，这样更安全． ④ 插头：标有L和 N的插头通过导线连接到用电器的电路部分，标有E插头的导线与用电器的金属外壳相连．当用电器的三脚插头插入三孔插座后，就可以把用电器的金属外壳与大地连接起来．一旦用电器的金属外壳与破损的火线接触而带电时，电流就可以通过地线导入到大地，防止人因接触漏电的金属外壳而触电． ⑤ 插座：插座相当于一个用电器，因此各个插座都是并联的；二孔插座的接线原则是：左孔接零线，右孔接火线；三孔插座的接线原则是：左孔接零线，右孔接火线，上孔接地线． 2．家庭电路中电流过大的原因有：①发生短路；②用电器总功率过大． ① 短路时电路中电阻太小，根据公式I＝U/R可知会使电流太大而造成危险； ② 电路中总功率过大时，根据公式I＝P/U可知在电压一定时会使电流太大而造成危险． 3．测电笔是用来辨别火线和零线的． 使用测电笔时，手要接触笔尾金属体(或笔卡)，笔尖与待测的导线接触，若氖管发光，则接触的是火线；若氖管不发光，则接触的是零线． 注意：使用试电笔时手指千万不要碰到笔尖金属体． 1．如图是小轩家的部分电路。下列说法正确的是（　 　） A．若熔断器熔丝熔断了，可以用铜丝代替 B．若导线cd间断路，仍然可以安全使用三线插座 C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了 D．若ab间断路，灯泡L仍能正常工作 2．利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（　 　） A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4） 3．关于家庭电路，下列说法正确的是（　 　） A．甲图中，若保险丝熔断，则一定是短路引起的 B．甲图中，灯泡与开关的连接符合安全用电原则 C．甲图中，两孔插座的连接不符合安全用电原则 D．乙图中，电能表所在电路的总功率不能超过 2200W 4．如图中的家庭电路元件，连接顺序正确的是（　　） 5．随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的（　　） A B C D M 火线 零线 S M 火线 零线 S M 火线 零线 S M 火线 零线 S 6．下列家庭电路中，连接符合安全用电要求的是（　　） A． B． C． D． 7．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（　　） A．零线上保险丝烧断 B．火线上保险丝烧断 C．灯丝烧断 D．插座短路 8．在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则（　 　） A．接入电路的总电阻变大 B．火线和零线中的电流变大 C．通过各用电器的电流一定相等 D．电炉的功率比灯泡的功率大，所以它两端的电压更高 9．我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫______，两根进户线之间有______V的电压。 10．用试电笔可辨别火线和零线，使氖管发光的是　 　。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是　 　。 11．（2021·山东枣庄市·中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。 考点2：安全用电 一、触电种类 1．低压触电 人体接触火线、零线 人体接触火线、大地 2．高压触电 电弧触电 跨步电压触电 3.几种容易引起触电的情况： 二、安全用电原则 1．家庭电路中防止触电措施 开关必须接在火线上；螺丝口灯泡，尾部接火线；有金属外壳的电器，外壳要接地。 2．安全用电原则： ● 不接触低压带电体，不靠近高压带电体； ● 更换灯泡、搬动电器前应断开电源开关； ● 不弄湿用电器，不损坏绝缘层； ● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换 3．触电的急救 （1）切断电源 （2）迅速使触电人摆脱电源 三、注意防雷 1. 雷电是大气中一种剧烈的放电现象 2. 雷电时应该注意 （1）不要靠近金属栏杆，各种电器应暂停使用。 （2）迅速走进屋内，或汽车内。 （3）不要手持金属杆，金属饰物包括手表也要抛离。 （4）在高山上，应该找没有积水的凹坑处双脚并拢蹲下。 典例分析 【例1】（2021·湖南岳阳市·中考真题）“珍爱生命，注意安全”是每个公民应有的安全意识。以下做法符合安全常识的是（　　） A．汽车超速、超载行驶 B．用湿布擦拭工作中的台灯 C．发生触电事故，第一时间切断电源 D．一个插座上同时使用多个大功率用电器 【例2】（2021·湖北武汉市·中考真题）关于生活用电，下列说法正确的是（　　） A．人只要不接触带电体，就不会触电 B．电线使用年限过长，绝缘皮破损，可能造成短路 C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖 D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施 【例3】（2021·四川南充市·中考真题）下列关于安全用电常识说法错误的是（　　） A．三脚插头较长的那只脚无用 B．保险装置、插座、家用电器达到使用寿命应及时更换 C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关 D．当家庭电路起火时，应先断开电路再灭火 1．触电的急救：发现有人触电时，要立即切断电源，必要时对触电者进行人工呼吸，同时尽快通知医务人员抢救，如果在没有断电时直接去拉触电的人也会触电． 2．电压越高，对人体越危险． 经验证明：只有不高于36 V的电压对人体才是安全的． 安全用电的原则是：不接触低压带电体，不靠近高压带电体． 3．注意防雷：雷电是大气中的一种剧烈的放电现象．高大建筑物的顶端都装有避雷针，通过很粗的金属线与大地相连，在遇到雷击时能够将电流导入到大地，可以防止雷击造成严重破坏．高压输电铁塔最上面的两条导线是用来避雷的，我国古代建筑上的龙角形铁制装饰物据说也有避雷作用． 1．下列家庭用电的做法正确的是（　 　） A.导线直接接入插座 B.手拿测电笔金属杆 C.湿手拔插头 D.用电器外壳接地 2.列符合安全用电要求的是（　 　） A.只要低于36V的电压,人体都可接触 B.三脚插头较长的那只脚无用,可以去掉 C.用湿布擦台灯前将其插头从插座中拔出 D.发现有人触电时,可直接用手去拉触电者 3．下列现象符合安全用电原则的是（　　） A B C D 4．关于家庭电路和安全用电，下列说法正确的是（　　） A．家庭电路中，空气开关“跳闸”，一定是发生了短路故障 B．使用试电笔时手不能接触笔尾金属体 C．开关必须要接在用电器和零线之间 D．家用电器达到使用寿命应及时更换 5．（2021·重庆中考真题）下列关于电学知识说法正确的（　　） A．洗衣机使用三孔插座主要是为了防止雷击 B．使用测电笔时人手必须接触笔尾的金属体 C．验电器的金属箔片张开是因为带异种电荷 D．家庭电路中空气开关跳闸一定是发生短路 6．（2021·黑龙江齐齐哈尔市·中考真题）如图所示的做法中，符合安全原则的是（　　） A．雷雨天站在大树下避雨 B．用手指触碰插座的插孔 C．用温毛巾擦发光的灯泡 D．将冰箱的金属外壳接地 7．（2021·湖北随州市·中考真题）据媒体根道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10-3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料下列说法正确的是（　　） A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω B．刘强所言的该款碳竿若触碰到220V民用电是安全的 C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿 D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上应该没事儿 8．（2021·天津中考真题）“珍爱生命，安全用电”。下列做法符合安全用电要求的是（　　） A．在高压线下面钓鱼 B．用湿布擦拭正在发光的电灯 C．用铜丝代替保险丝 D．把电冰箱的金属外壳接地线 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
