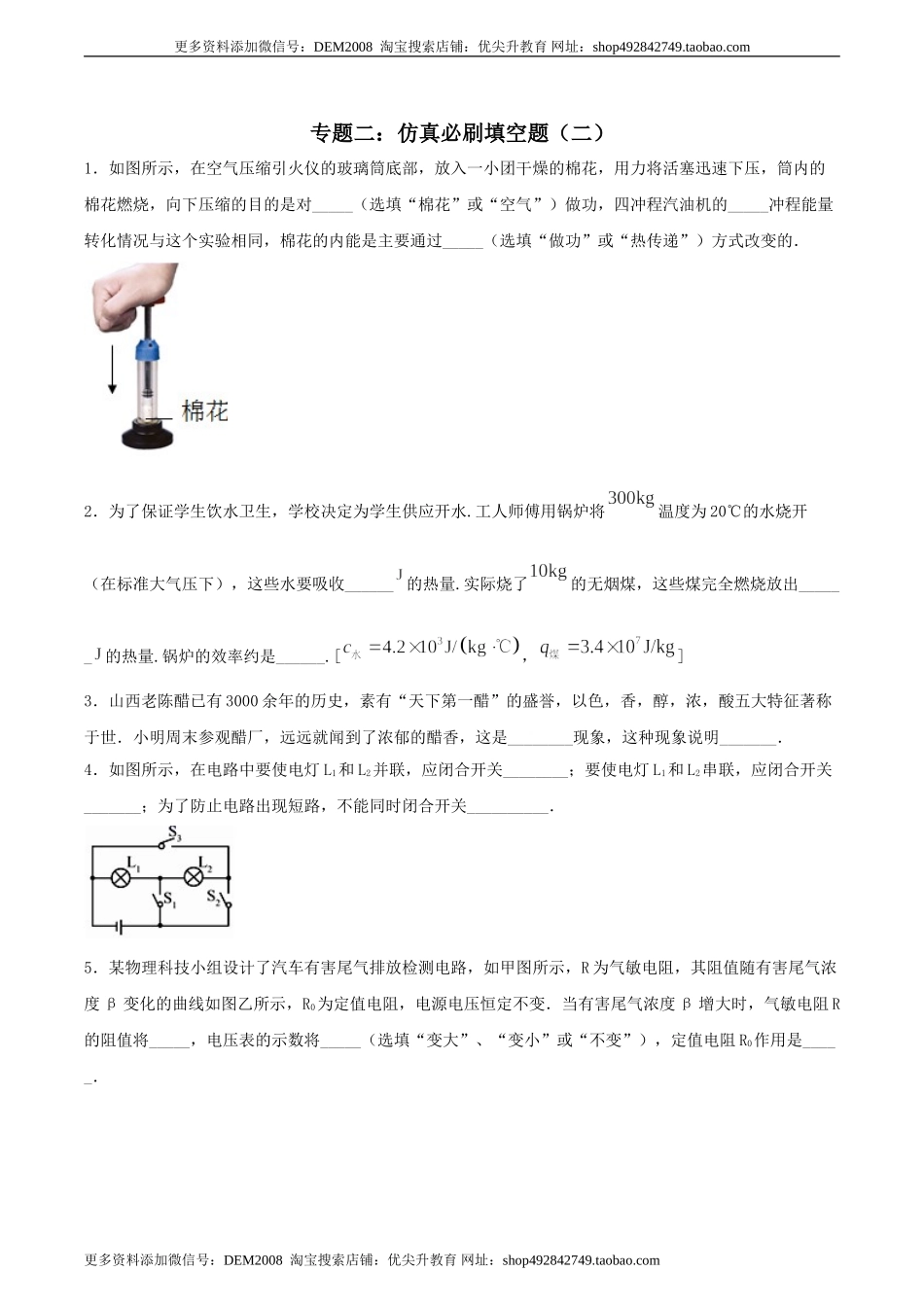

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 专题二：仿真必刷填空题（二） 1．如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，筒内的棉花燃烧，向下压缩的目的是对_____（选填“棉花”或“空气”）做功，四冲程汽油机的_____冲程能量转化情况与这个实验相同，棉花的内能是主要通过_____（选填“做功”或“热传递”）方式改变的． 2．为了保证学生饮水卫生，学校决定为学生供应开水.工人师傅用锅炉将温度为20℃的水烧开（在标准大气压下），这些水要吸收______的热量.实际烧了的无烟煤，这些煤完全燃烧放出______的热量.锅炉的效率约是______.[，] 3．山西老陈醋已有3000余年的历史，素有“天下第一醋”的盛誉，以色，香，醇，浓，酸五大特征著称于世．小明周末参观醋厂，远远就闻到了浓郁的醋香，这是________现象，这种现象说明_______． 4．如图所示，在电路中要使电灯L1和L2并联，应闭合开关________；要使电灯L1和L2串联，应闭合开关_______；为了防止电路出现短路，不能同时闭合开关__________． 5．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将_____，电压表的示数将_____（选填“变大”、“变小”或“不变”），定值电阻R0作用是_____． 6．在如图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是________Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变________． 7．将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是____（选填“A”或“B”）；如果想获得2.4V的电压，则需要把___节这样的“水果电池”____联起来． 8．科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，立刻向气缸内喷水，水在高温气缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，水蒸气温度________ （选填“升高”、“降低”或“不变”），其内能________ （选填“增大”、“减小”或“不变”），这样燃烧同样多的燃料获得了更多的机械能，提高了热机的________ ，为进入下一个工作循环，这款内燃机的第六冲程是________ 冲程． 9．如图所示的实验中，闭合开关后，支架上原先静止的轻质铝管ab会朝某个方向运动，这表明磁场对通电导体会产生 ________的作用，改变磁场方向或者改变 ________方向，可以使铝管ab运动的方向发生改变。 ________（填“电动机”或“发电机”）就是根据这个原理制成的。 ​ 10．如图甲所示的实验现象说明分子在_____，图乙所示的实验现象说明分子间有_____，图丙所示的实验现象说明分子的热运动与温度有关，温度越高，分子运动越_____。 11．由一个小灯泡和一个定值电阻串联而成，通过、的电流跟其两端电压的关系如图所示．由图可知定值电阻的阻值为___ ; 当电路中的电流为时，小灯泡的电阻为___， 所接电路两端总电压为____ .如果小灯泡和一个定值电阻并联接入电压为的电源上 ,此时总电流为____ ． 12．如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，________的示数较大．滑片P向左移动时，电流表A的示数________（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是________． 13．“五一”节假期小明和妈妈坐车去天马山旅游，看到公路两旁的树木飞快地向后退，小明选择的参照物是__________．突然，小明妈妈的手机响了，小明爸爸打来了电话，手机铃声是由物体__________产生的，小明爸爸的说话是通过__________波传播过来的． 14．备受关注的“引力波”是由超大的天体，如黑洞等产生的波。为了研究引力波我国正在实施“天琴计划”，该计划包含四个阶段，其中，第一阶段完成月球、卫星激光测距系统等地面辅助设施，若从地面发出一束激光，经月球反射后需要2.54 s回到地面，则地球到月球的距离是______m（激光的速度取3×108 m/s）；第四阶段发射三颗地球卫星进行引力波探测，卫星与地面站之间联系利用的是_________（填“超声波”“电磁波/”或“引力波”）。 15．在如图所示的电路中，电源电压保持不变，闭合开关,当移动滑动变阻器的滑片时，电压表的示数变大,则电压表的示数____ (选填:变大、变小或不变, 下同),电流表的示数____,电压表的示数与电流表示数之比____． 16．如图所示，当开关S由接点1转到2时，L1和L2的连接方式是_____联，电压表、电流表示数变化如图乙所示，此时，电路中的电流是_____A，灯泡L2两端的电压是_____V。 17．如图所示电路中，,那么通过和的电流之比 ____ ，电压表和的示数之比_____． 18．如图所示电路, ,;当、都闭合时，电流表的示数为;当、都断开时，电流表的示数为.则电源电压是______;电阻的阻值是______． 19．验电器是根据_____原理制成的，如图所示，用金属棒将A、B两验电器的金属球连接起来时，两验电器的金属箔片都闭合，这是由于A、B两验电器原来带异种电荷而发生了电中和现象。若A带的电荷跟毛皮摩擦过的橡胶棒带的电荷相同，则B带_____电荷，连接的瞬间，金属棒中的电流方向_____（填“由A到B”或“由B到A”）。 20．如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该闭合开关_____，若要使灯泡L1和L2组成并联电路，应该闭合开关_____。不能同时闭合的两个开关是S1和S2，原因是：_____。 21．如图所示，是热机工作冲程中的______冲程，热机通常用水来作为冷却剂，是利用了水的______的物理属性.转速为6000r/min的热机1s对外做功______次，热机的燃料通常是汽油或柴油，它们都属于______（选填“可再生”或“不可再生”）能源. 22．实验小组的同学进行电磁学实验． （1）在如图所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，这说明磁场对通电导体________ （2）在如图所示的实验中，闭合开关，保持蹄形磁体不动，若使导体AB沿________ （选填“竖直”或“水平”）方向运动，则灵敏电流计的指针将发生偏转．这种现象叫做________ ． 23．防空导弹上升过程中，重力势能______ （增大/减小/不变），同时与空气摩擦导致内能______（增大/减小/不变），此内能改变是通过 _______ 的方式实现的． 24．如图所示，电源电压为，的阻值为，的阻值为.与的连接方式为______（填“串联”或“并联”）.闭合开关，电流表A1的示数为______，电流表A的示数为______，通电电阻产生的热量为______. 25．学习电与磁的知识后，小阳同学知道了发电机发电是利用了________的原理．小阳用如图所示是实验装置探究产生电流的条件．闭合开关后，铜棒AB．灵敏电流表、开关、导线组成了闭合电路，当小阳让铜棒AB________（选填“上下”或“左右”）运动时，灵敏电流表的指针会发生偏转． 26．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1，若L正常发光说明L1_____；只闭合S、S2，若L发出暗红色的光(发光不正常)，说明L2______(选填“正常”“短路”或“断路”)。通常人体安全电压不高于_______V，生活中要注意用电安全。 27．小青同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯；则开关应装在________虚线框中（选填“1“或“2”）。安装完毕后，用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明灯是否正常，闭合开关后，发现灯泡L0发光呈暗红色，则说明安装的照明灯________（选填“正常”“断路”或“短路”） 28．如图所示，电热水壶上标有“220V 1800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻_____．在额定电压下，烧开一壶水用时3min20s，这段时间内电热水壶发热体产生的热量为_____J． 29．如图所示，要使R1与R2组成并联电路，应闭合开关_______，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为_______，R1与R2消耗的电功率之比为_______． 30．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图象如图乙所示． 　　　 甲　　　　　　　　　　乙 (1)图乙中_______(填“dc”或“ec”)表示电压表V2的示数随电流表示数变化的图象． (2)该过程中电路的总功率最大值为________W. 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 参考答案 1．空气 压缩 热传递 在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉花，用力将活塞迅速向下压，棉花燃烧起来，说明压缩筒内空气做功，使空气的内能增大，温度升高，压缩过程中，活塞的机械能转化为空气的内能，故该过程中，与内燃机的压缩冲程相同；棉花的温度达到着火点燃烧起来，说明内能增加了，是空气温度升高后通过热传递方式使棉花内能增加的． 2． [1] 一标准大气压下水的沸点为100，水吸收的热量： Q吸=cm(t-t0) [2] 无烟煤完全燃烧放出的热量： Q放=m煤q= [3] 锅炉的效率： 3．扩散 分子在不停地做无规则运动 物质是由分子组成的，分子在不停的做无规则运动，打开醋瓶闻到醋香是因为醋分子进入空气中，属于扩散现象；表明组成物质的分子在不停地做无规则运动． 4．S1、S3 S2 S2、S3 解：在电路中要使灯L1和灯L2并联，应让两个灯泡并列连接，应闭合开关S1和S3；要使灯L1和灯L2串联，应让两个灯泡逐个顺次连接，应闭合开关S2；不经用电器直接把电池的两极连接起来，将出现短路，为了防止电路出现短路，不能同时闭合开关S2和S3． 5．变小 变小 保护电路 （1）由电路图可知，两电阻串联，电压表测气敏电阻两端的电压； 由图乙可知，当有害尾气浓度变大时，气敏电阻的阻值将变小，电路的总电阻变小； 由串联电路分压的特点可知，气敏电阻两端电压变小，即电压表的示数变小； （2）当气敏电阻太小时，如果电路中没有定值电阻，电路中的电流会很大，电路会被烧毁，因此定值电阻R0作用是保护电路． 6．10 小 （1）由题意可知，U=12V，I=0.4A，U1=8V，则U2=U-U1 =12V-8V=4V，R2=U2/I=4V/0.4A=10Ω． （2）当将滑动变阻器R1的滑片向右移动时，接入电路的电阻减小，电路的总电阻变小；根据I=U/R可知，电路中的电流变大；根据U=IR可知，R2两端的电压变大；根据串联电路总电压等于各分电压之和可知，R1两端的电压变小，即电压表的示数变小． 7．B 2 串 水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置，图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片B是水果电池的正极，A是该水果电池的负极;读表可知，接入0~3V的电压后，分度值每一小格代表0.1V，则读图知该水果电源的电压为1.2V，根据串联电路的特点，如果想获得2.4V的电压需要把2个这样的“水果电池”串联起来才可． 8．降低 减小 效率 排气 物体对外做功，内能减小，内能降低；水在高温气缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，水蒸气温度降低，内能减小；这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率；为进入下一个工作循环，这款内燃机的第六冲程是排气冲程． 9．力 电流 电动机 [1][2][3]开关闭合前，导体不运动，开关闭合后，导体中有电流通过，导体运动起来，说明磁场对通电导体会产生力的作用；改变磁场的方向或者电流的方向，铝管运动的方向发生改变；根据这一原理制成了电动机。 10．不停地做无规则运动 引力 剧烈 [1]抽出玻璃板后，空气与二氧化氮逐渐均匀混合，是气体发生扩散现象的结果，说明分子在不停地做无规则运动。 [2]两铅块挤压后能吊住大钩码，不易分开，说明分子间存在着相互作用的引力。 [3]墨水在热水中比在冷水中扩散的快，原因是热水温度比冷水温度高，温度越高，分子运动越剧烈，所以看到热水变色比冷水变色快。 11．10 2.5 5 0.8 (1)由图象可知,当UR＝4V时,通过的电流为IR＝0.4A，由I＝可得，定值电阻R的阻值： R＝＝10Ω； (2)小灯泡L和定值电阻R串联，当电路中的电流为0.4A时， 因串联电路中各处的电流相等，所以,此时通过小灯泡的电流IL＝IR＝I＝0.4A，由图象可知,此时小灯泡两端的电压UL＝1V,定值电阻R两端电压UR＝4V，则小灯泡的电阻： RL＝＝2.5Ω， 因串联电路中总电压等于各分电压之和，所以，所接电路两端总电压： U＝UL+UR＝1V+4V＝5V； (3)小灯泡L和一个定值电阻R并联接入电压为2V的电源上时，因并联电路中各支路两端的电压相等，所以,U′L＝U′R＝2V，由图象可知,对应的电流分别为I′L＝0.6A,I′R＝0.2A，因并联电路中干路电流等于各支路电流之和，所以，此时总电流： I＝I′L+I′R＝0.6A+0.2A＝0.8A． 12．电流表A 变大 L1断路 （1）由电路图知，两灯泡并联接在电源两端，电流表A测干路电流，电流表A1测灯泡L2所在支路的电流，根据并联电路中干路电流等于各支路电流之和，所以电流表A的示数大于电流表A1的示数； （2）滑片P向左移动时，滑动变阻器接入电路的阻值减小，滑动变阻器两端的电压不变，由欧姆定律可知，流过滑动变阻器的电流增大，而灯泡L2两端电压不变，灯泡阻值不变，流过灯L2的电流不变，因此干路电流增大，电流表A示数变大； （3）一灯泡不亮，电流表A示数变小，即干路电流变小，说明其中一个灯泡断路；移动滑动变阻器滑片，电流表A示数不变，可能是滑动变阻器所在支路断路，由题意知，与滑动变阻器串联的灯泡L1断路． 13．车 振动 电磁（或微波） 小明坐在车内，把车看做静止的，才得出树木后退的结论，也就是以车尾参照物．声音是有振动产生的，有振动就有声音，振动停止发生停止．手机是无线信号，是电磁波． 14．3.81×108 电磁波 激光的传播速度是：v=3×108 m/s，根据题意知道，激光从月球传到地球所用的时间是：t′=t/2=2.54s/2=1.27s，所以，地球到月球的距离是：s=vt′=1.27s×3×108 m/s=3.81×108 m；因为电磁波能在真空中传播，超声波不能在真空中传播，所以，卫星与地面站利用电磁波传递信息。 15．变小 变小 变大 由电路图可知,R1与R2串联,电压表V1测R1电压， 电压表V2测R2电压，电流表A1电路中电流，当移动滑动变阻器的滑片时，电压表的示数变大,说明R2连入电路的电阻变大，总电阻变大，根据欧姆定律可知电流表的示数变小，根据串联电路的电压规律可知电压表的示数变小，电压表的示数与电流表示数之比（即R2连入的阻值）变大． 16．串 0.2 4 [1][2]由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压，由图乙可知，电源的电压U=6V，当S接2时，两灯泡串联，此时电路中电阻最大，电流最小，电压表测L1两端的电压，电流表测串联电路的电流；由图乙可知，此时电路中的电流 I2=I串=0.2A； [3]由图乙可知，此时L1两端的电压U1=2V，则灯泡L2两端的电压 U2=U-U1=6V-2V=4V。 17．1:1 2:5 由电路图可知,R1与R2串联,电压表V1测R1两端的电压,电压表V2测两电阻两端的电压之和，因串联电路中各处的电流相等，所以,通过R1和R2的电流之比 ＝， 由I＝可得,R1与R2两端的电压之比： ＝，因串联电路中总电压等于各分电压之和，所以,电压表V1和V2的示数之比：． 18．4 2 当S1、S2都闭合时,R1被短路,R2和R3并联，电流表测干路中的电流，则由+可得并联的总电阻：R并＝ ＝ ＝2Ω，由欧姆定律可得电源电压：U＝IR并＝2A×2Ω＝4V； 当S1、S2都断开时,R1和R3串联，电流表测电路中的电流，串联的总电阻：R串＝＝8Ω， 则R1的阻值：R1＝R串−R3＝8Ω−6Ω＝2Ω． 19．同种电荷相互排斥 正 由B到A [1]验电器的原理是同种电荷相互排斥。 [2]跟毛皮摩擦过的橡胶棒带负电，因此A也带负电荷，A、B带的是异种电荷，因此B带正电荷。 [3]电流方向与正电荷定向移动的方向相同，与负电荷移动方向相反，图中A所带负电荷经过金属棒到B，所以金属棒中的电流方向是由B到A。 20．S2 S1和S3 会导致短路（或会导致电源短路） [1]由图可知，要使灯L1、L2组成串联电路，应将两灯首尾相连接到电源两端，则需闭合开关S2。 [2]要使L1、L2组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需闭合开关S1、S3。 [3]若同时闭合开关S1、S2，会形成短路现象，造成电流过大，烧坏电源，发生事故。 21．排气 比热容较大 50 不可再生 由图可知，进气门关闭，排气门打开，活塞向上运动，可以判断此冲程为排气冲程． 水的比热容较大，升高相同的温度需要吸收更多的热量，所以热机通常用水来作为冷却剂． 若飞轮转速为6000r/min，即为100r/s，表示飞轮每秒转动100圈，可以完成50个工作循环，一个工作循环做一次功，所以1s对外做功50次． 热机的燃料通常是汽油或柴油，它们都属于不可再生能源． 22．有力的作用 水平 电磁感应现象 (1)在图1的实验中，当闭合开关后，可以观察到磁场中的金属棒ab在导轨上运动，这说明通电导体在磁场中受到力的作用；(2)图2装置无电源，闭合开关后，如果让导体AB沿水平方向运动，做切割磁感线运动，电流表的指针就会发生偏转，此实验是将机械能转化成电能的过程，是电磁感应现象． 23．增大 增大 做功 试题分析：导弹加速上升过程中，高度增加，所以重力势能增大，在上升过程中克服空气的摩擦力做功，机械能转化为内能，所以内能是增加的，这是通过做功的方式改变内能的． 24．并联 [1] 由图可知，R1与R2是并联的； [2][3] 电流表A在干路，测的是干路中的电流．电流表A1串联在R1的支路上，测的是R1的电流，则 电流表A的示数为 I=I1+I2=0.6A+0.3A=0.9A [4] 通电10s电阻R1产生的热量： Q=I12R1t=(0.6A)2×10Ω×10s=36J 25．电磁感应 左右 闭合开关后，使铜棒ab左右运动，可以切割磁感线，因此会有感应电流产生，此时电流表指针能发生偏转．如果上下运动与磁感线方向平行，不能切割磁感线，电路中不会产生感应电流．这种现象就是电磁感应现象，利用它人们发明了发电机． 26．短路 正常 36 （1）当检验灯泡发光而亮度不够，则加在灯泡上必有电压，但此电压应小于220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间，当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡的一端与火线相接，另一端与零线相接； （2）对于人体的安全电压是不高于36V的电压。 [1][2]家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭合闸刀开关，然后逐个合上各用电器的开关，若发现校验灯发出暗红色的光 （发光不正常），此校验灯电压应小于220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间，故该支路没有短路，故正常； 当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡L1发生了短路。 [3]经验表明，对于人体的安全电压是不高于36V的电压。 27．2 正常 （1）为了用电的安全，开关应接在火线与电灯之间，因此开关应装在2处； （2）若保险丝处用一只额定电压为220V的灯泡L0替换，此时两灯泡串联； 闭合开关后，发现灯泡L0发光呈暗红色，说明检验灯两端的电压小于220V，也说明新安装的照明灯分得一部分电压，则安装的照明灯是正常的。 28．小 3.6×105 热水壶的发热体与电线串联，通过它们的电流及时间相等，但热水壶的发热体的电阻比电线的电阻大得多，由焦耳定律Q＝I2Rt可知，热水壶的发热体比电线产生的热量就多得多，所以电热丝很热，但与之相连的电线却不怎么热；在额定电压下，烧开一壶水用时 t＝3min20s＝200s， 这段时间内电热水壶发热体产生的热量： Q＝W＝Pt＝1800W200s＝3.6105J. 29．S1和S3 3∶2 2∶3 如图所示的电路，当闭合开关S1、S3，断开S2时，R1与R2分别为两个支路，可以组成并联电路； 电流表A1测量R1的电流，电流表A2测量干路电流，若此时电流表A1和A2的示数之比为2：5，即两电阻电流比为： ， 则R1与R2的电阻之比为： ； R1与R2消耗的电功率之比为： 点睛：在读懂电路图的基础上，即明确电流表A1测量R1的电流，电流表A2测量干路电流，然后将比的前、后项分别代入公式计算即可． 30．dc 36 由电路图知，滑动变阻器R和电阻R0串联，电压表V1测R0两端电压，V2测R两端电压，电流表测电路中电流． （1）滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器R连入电路的电阻变小，电路中的电流变大，根据可知：R0两端的电压变大，则滑动变阻器两端的电压变小；故图乙中dc是表示电压表V2的示数随电流表示数变化的图线，ec是表示电压表V1的示数随电流表示数变化的图线； （2）由乙图知，当电路中的电流最大即电流为3A时，定值电阻和滑动变阻器两端的电压都为6V，由于电源电压不变，所以电源电压为：； （根据电流最小时，即电流为1A时，两电阻两端的电压之和同样可以得出电源电压．） 根
