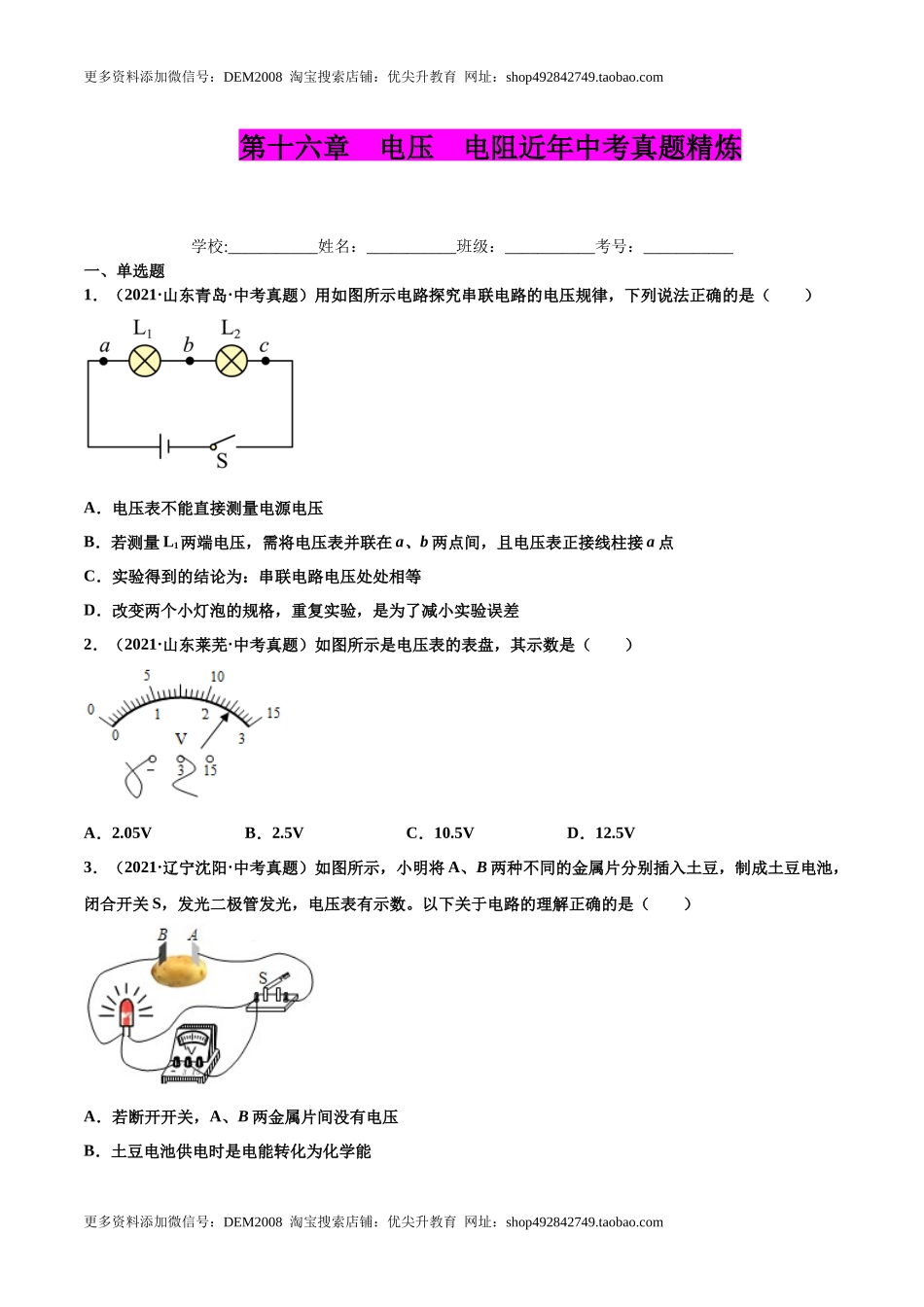

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十六章 电压 电阻近年中考真题精炼 学校:___________姓名：___________班级：___________考号：___________ 一、单选题 1．（2021·山东青岛·中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　） A．电压表不能直接测量电源电压 B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点 C．实验得到的结论为：串联电路电压处处相等 D．改变两个小灯泡的规格，重复实验，是为了减小实验误差 2．（2021·山东莱芜·中考真题）如图所示是电压表的表盘，其示数是（　　） A．2.05V B．2.5V C．10.5V D．12.5V 3．（2021·辽宁沈阳·中考真题）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（　　） A．若断开开关，A、B两金属片间没有电压 B．土豆电池供电时是电能转化为化学能 C．发光二极管是由绝缘体材料制成的 D．电流从“电池”的A金属片流出经过二极管回到金属片B 4．（2021·湖南益阳·中考真题）关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　） A．通过L1与L2的电流一定相等 B．通过L1与L2的电流一定不相等 C．L1与L2两端的电压一定相等 D．L1与L2两端的电压之和等于电源电压 5．（2021·甘肃兰州·中考真题）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　） A．断路 B．断路 C．短路 D．短路 6．（2021·甘肃兰州·中考真题）新材料广泛应用于社会的各个领域，关于新材料的应用，下列说法中错误的是（　　） A．超导材料用于制作电饭锅的发热体，可提高发热效率 B．硅光电池能够把太阳能直接转化为电能，且完全不会造成污染 C．使用记忆合金弹簧制作的淋浴恒温阀门，实现了智能调节水温 D．纳米陶瓷具有一定的韧性，可以制造发动机缸体 7．（2021·湖北湖北·中考真题）电阻单位是为了纪念下列哪位物理学家而命名的（　　） A． 瓦特 B． 安培 C． 欧姆 D． 焦耳 8．（2021·黑龙江黑龙江·中考真题）下列电路中电压表测量R2两端电压，且电路连接正确是（　　） A． B． C． D． 9．（2021·福建·中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ） A．显示仪是由电流表改装成的 B．测较高温度时，R0两端的电压较大 C．增大R0的阻值，可增大测温仪的最大测量值 D．增大电源电压，可增大测温仪的最大测量值 10．（2021·山东枣庄·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　） 测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路 二、填空题 11．（2021·广西河池·中考真题）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 ______；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 _______有关。 12．（2021·广西贺州·中考真题）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。 三、实验题 13．（2021·广西桂林·中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因： 猜想一：经过L1的电流比L2大。 猜想二：L1更加靠近电源正极。 为验证猜想，他做了以下探究。 （1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路； （2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______； （3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。 14．（2021·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示： 编号 材料 长度/m 横截面积/ A 镍铬合金 0.5 0.5 B 镍铬合金 1.0 0.5 C 镍铬合金 0.5 1.0 D 锰铜合金 0.5 0.5 （1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______； （2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系； （3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系； （4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。 四、作图题 15．（2021·甘肃兰州·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
