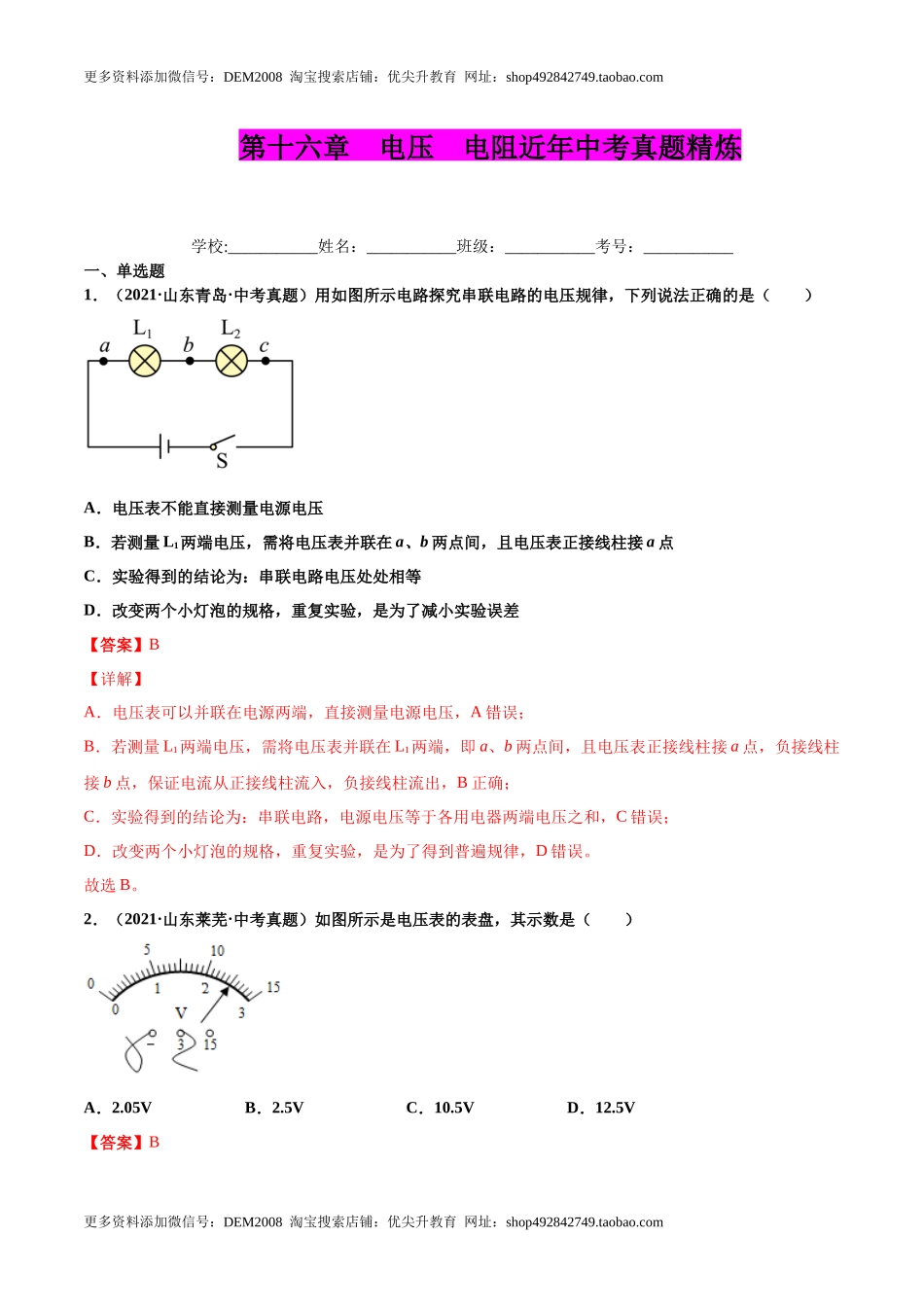

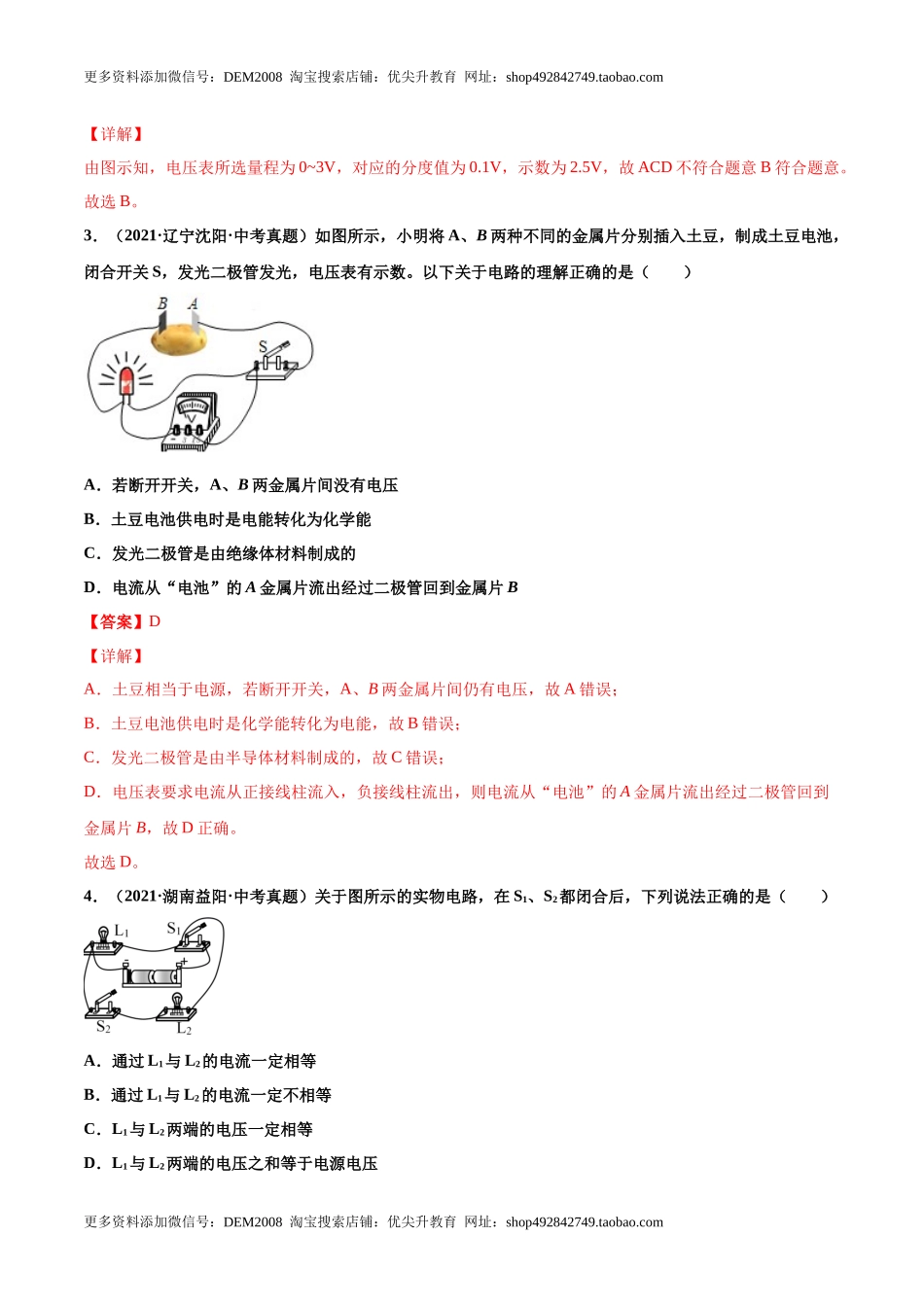

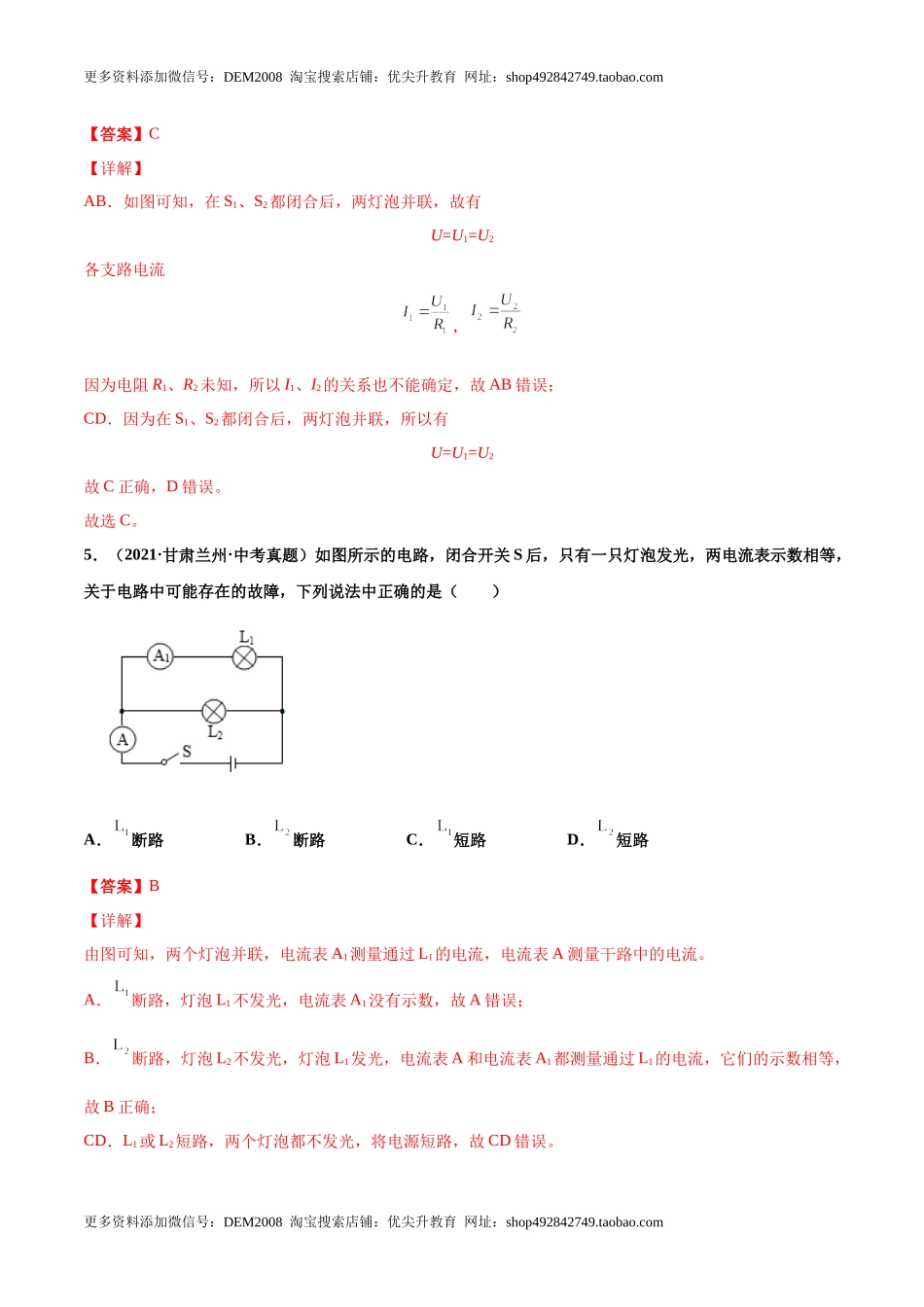

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十六章 电压 电阻近年中考真题精炼 学校:___________姓名：___________班级：___________考号：___________ 一、单选题 1．（2021·山东青岛·中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　） A．电压表不能直接测量电源电压 B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点 C．实验得到的结论为：串联电路电压处处相等 D．改变两个小灯泡的规格，重复实验，是为了减小实验误差 【答案】B 【详解】 A．电压表可以并联在电源两端，直接测量电源电压，A错误； B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确； C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误； D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。 故选B。 2．（2021·山东莱芜·中考真题）如图所示是电压表的表盘，其示数是（　　） A．2.05V B．2.5V C．10.5V D．12.5V 【答案】B 【详解】 由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。 故选B。 3．（2021·辽宁沈阳·中考真题）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（　　） A．若断开开关，A、B两金属片间没有电压 B．土豆电池供电时是电能转化为化学能 C．发光二极管是由绝缘体材料制成的 D．电流从“电池”的A金属片流出经过二极管回到金属片B 【答案】D 【详解】 A．土豆相当于电源，若断开开关，A、B两金属片间仍有电压，故A错误； B．土豆电池供电时是化学能转化为电能，故B错误； C．发光二极管是由半导体材料制成的，故C错误； D．电压表要求电流从正接线柱流入，负接线柱流出，则电流从“电池”的A金属片流出经过二极管回到金属片B，故D正确。 故选D。 4．（2021·湖南益阳·中考真题）关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　） A．通过L1与L2的电流一定相等 B．通过L1与L2的电流一定不相等 C．L1与L2两端的电压一定相等 D．L1与L2两端的电压之和等于电源电压 【答案】C 【详解】 AB．如图可知，在S1、S2都闭合后，两灯泡并联，故有 U=U1=U2 各支路电流 ， 因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误； CD．因为在S1、S2都闭合后，两灯泡并联，所以有 U=U1=U2 故C正确，D错误。 故选C。 5．（2021·甘肃兰州·中考真题）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　） A．断路 B．断路 C．短路 D．短路 【答案】B 【详解】 由图可知，两个灯泡并联，电流表A1测量通过L1的电流，电流表A测量干路中的电流。 A．断路，灯泡L1不发光，电流表A1没有示数，故A错误； B．断路，灯泡L2不发光，灯泡L1发光，电流表A和电流表A1都测量通过L1的电流，它们的示数相等，故B正确； CD．L1或L2短路，两个灯泡都不发光，将电源短路，故CD错误。 故选B。 6．（2021·甘肃兰州·中考真题）新材料广泛应用于社会的各个领域，关于新材料的应用，下列说法中错误的是（　　） A．超导材料用于制作电饭锅的发热体，可提高发热效率 B．硅光电池能够把太阳能直接转化为电能，且完全不会造成污染 C．使用记忆合金弹簧制作的淋浴恒温阀门，实现了智能调节水温 D．纳米陶瓷具有一定的韧性，可以制造发动机缸体 【答案】A 【详解】 A．超导体电阻为零，通电后不会产生热量，不可制作电饭锅发热体，故A错误，符合题意； B．硅光电池是一种直接把光能转换成电能的半导体器件，不会污染环境，故B正确，不符合题意； C．热水器中有一种性能优良的弹簧，当水温达到80℃时，它可以立即伸长许多，将阀门关闭，及时防止热水烫伤人，制作这种弹簧的材料是形状记忆合金，故C正确，不符合题意； D．现在用纳米陶瓷粉制成的陶瓷，却具有一定的韧性，用它制造发动机的缸体，可以提高发动机的性能，故D正确，不符合题意。 故选A。 7．（2021·湖北湖北·中考真题）电阻单位是为了纪念下列哪位物理学家而命名的（　　） A． 瓦特 B． 安培 C． 欧姆 D． 焦耳 【答案】C 【详解】 A．功率的单位是瓦特，为了纪念物理学家瓦特而命名的，故A不符合题意； B．电流的单位是安培，为了纪念物理学家安培而命名的，故B不符合题意; C．电阻的单位是欧姆，为了纪念物理学家欧姆而命名的，故C符合题意； D．功的单位是焦耳，为了纪念物理学家焦耳而命名的，故D不符合题意。 故选C。 8．（2021·黑龙江黑龙江·中考真题）下列电路中电压表测量R2两端电压，且电路连接正确是（　　） A． B． C． D． 【答案】D 【详解】 A．如图：电流表并联在电路中，把R2、电压表短路，故A错误； B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误； C．如图：R1、R2两电阻串联，电压表测R1两端的电压，故C错误； D．如图：R1、R2两电阻串联，电压表测R2两端的电压，故D正确。 故选D。 9．（2021·福建·中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ） A．显示仪是由电流表改装成的 B．测较高温度时，R0两端的电压较大 C．增大R0的阻值，可增大测温仪的最大测量值 D．增大电源电压，可增大测温仪的最大测量值 【答案】B 【详解】 A．电流表与用电器串联，电压表与用电器并联，图中显示仪与用电器并联，显示仪是由电压表改装成的，故A错误； B．热敏电阻R与定值电阻R0串联，串联电路中电阻越大，分到的电压越多。热敏电阻R的阻值随温度的升高而减小，测较高温度时，热敏电阻R分到的电压变小，根据串联电路电压规律：各用电器两端电压之和等于总电压。因此，R0两端的电压较大，故B正确； CD．测温仪的最大测量值由它的量程决定，故CD错误。 故选B。 10．（2021·山东枣庄·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　） 测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路 【答案】B 【详解】 当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。 故选B。 二、填空题 11．（2021·广西河池·中考真题）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 ______；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 _______有关。 【答案】导体 长度 【详解】 [1]用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯容易导电，铅笔芯是导体。 [2]左右移动夹子B，改变了铅笔芯接入电路中的长度，小灯泡的亮度会随着变化，说明电阻变化引起了电流的变化，则说明铅笔芯电阻的大小与长度有关。 12．（2021·广西贺州·中考真题）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。 【答案】C 长度 【详解】 [1]电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，用入电路的电阻为CP段，则另一根导线应与滑动变阻器的C接线柱连接。 [2]滑动变阻器是通过改变电阻丝的长度来改变电阻的大小，接入电路的电阻丝越长，电阻越大。 三、实验题 13．（2021·广西桂林·中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因： 猜想一：经过L1的电流比L2大。 猜想二：L1更加靠近电源正极。 为验证猜想，他做了以下探究。 （1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路； （2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______； （3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。 【答案】0.2 一 断开 错误 电压 【详解】 （1）[1]电流表示数均如图乙所示，电流 表选用小量程，分度值为0.02A，为0.2A，说明猜想一错误。 [2]同时他发现：该电路中任意一处断开，L1、L2均不能发光，则电路为断路，说明串联电路有一条通路。 （2）[3][4]为了验证猜想二，小桂对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断开状态。最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想二错误。 （3）[5]开关闭合状态下，小桂不小心将一根导线把B、C连接，L2短路，L2熄灭，此时电路为L1的简单电路，此时L1的电压为电源电压（由串联电路电压的规律，原来L1的电压小于电源电压），发现L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。 14．（2021·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示： 编号 材料 长度/m 横截面积/ A 镍铬合金 0.5 0.5 B 镍铬合金 1.0 0.5 C 镍铬合金 0.5 1.0 D 锰铜合金 0.5 0.5 （1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______； （2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系； （3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系； （4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。 【答案】灯泡亮度 转换法 长度 横截面积 AD 【详解】 （1）[1][2]将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种方法在物理学中称之为转换法。 （2）[3]选用编号为A、B的两根电阻丝进行实验，材料和横截面积相同，长度不同，可以探究导体电阻大小与长度的关系。 （3）[4]选用编号为A、C的两根电阻丝进行实验，材料和长度相同，横截面积不同，可以探究导体电阻大小与横截面积的关系。 （4）[5]为了探究导体电阻大小与导体材料的关系，保持长度和横截面积相同，材料不同，选择AD两根电阻丝。 四、作图题 15．（2021·甘肃兰州·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。 【答案】 【详解】 由题意知，定值电阻R与滑动变阻器串联，则R右端的接线柱应与变阻器下端的接线柱连接，而滑片向左移动，电流表的示数变小，据欧姆定律知，电路中的总阻值变大，则变阻器接入电路的阻值变大，所以变阻器下端的接线柱接在右边。据串联电路的分压特点知，此过程中，变阻器两端的电压变大，定值电阻R两端的电压变小，那么电压表是并联在R两端，那么电路连接如下： 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
