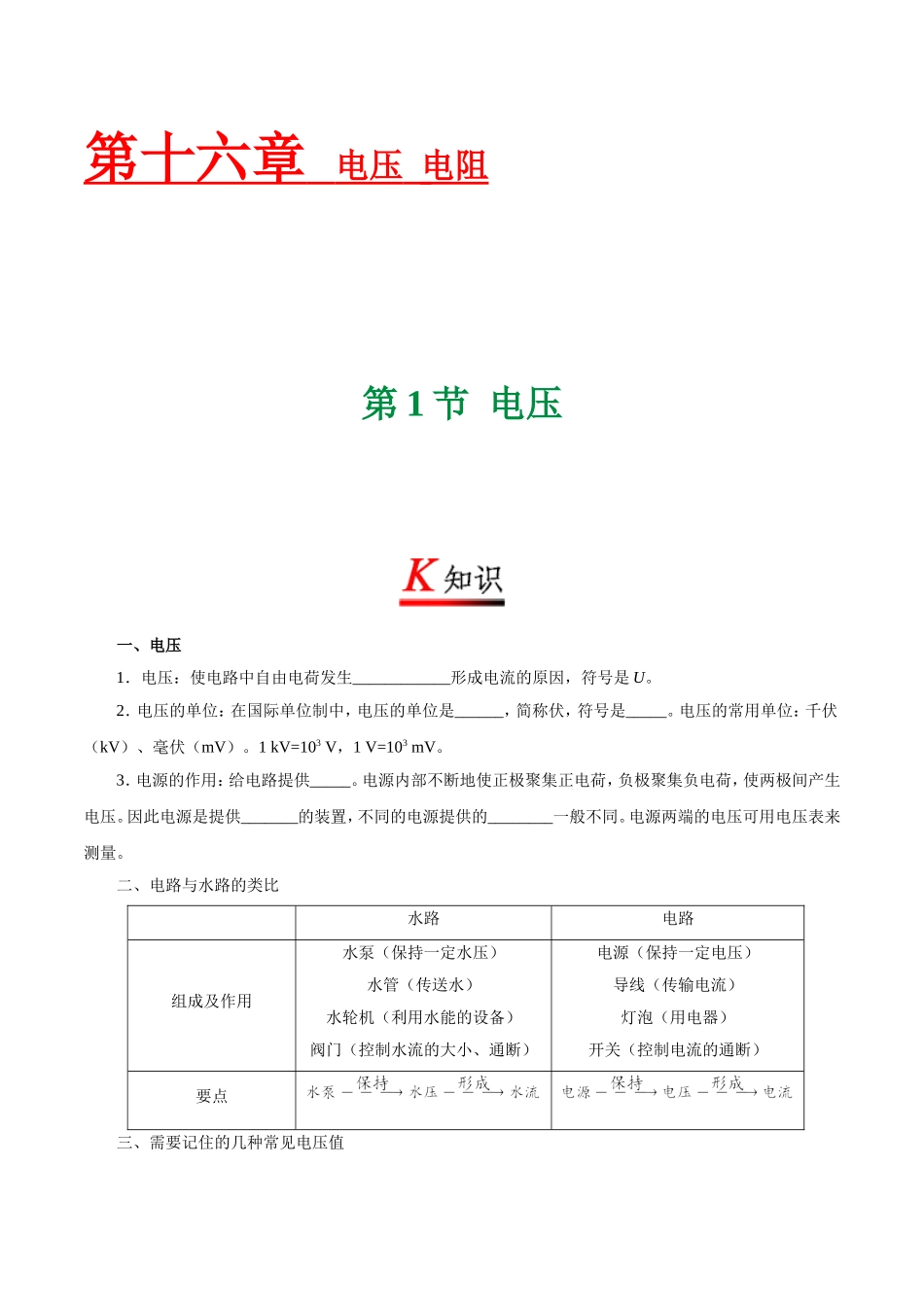

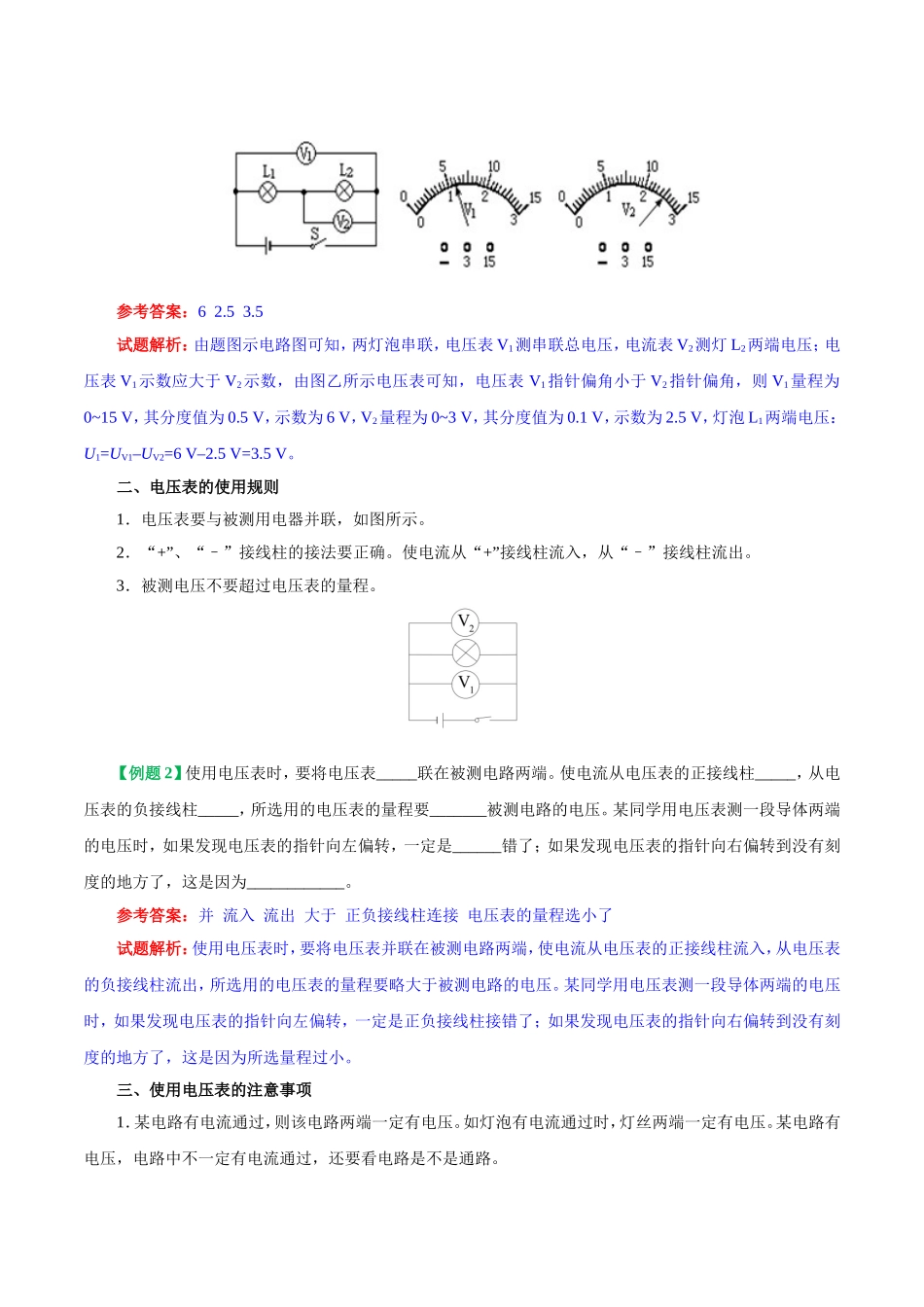

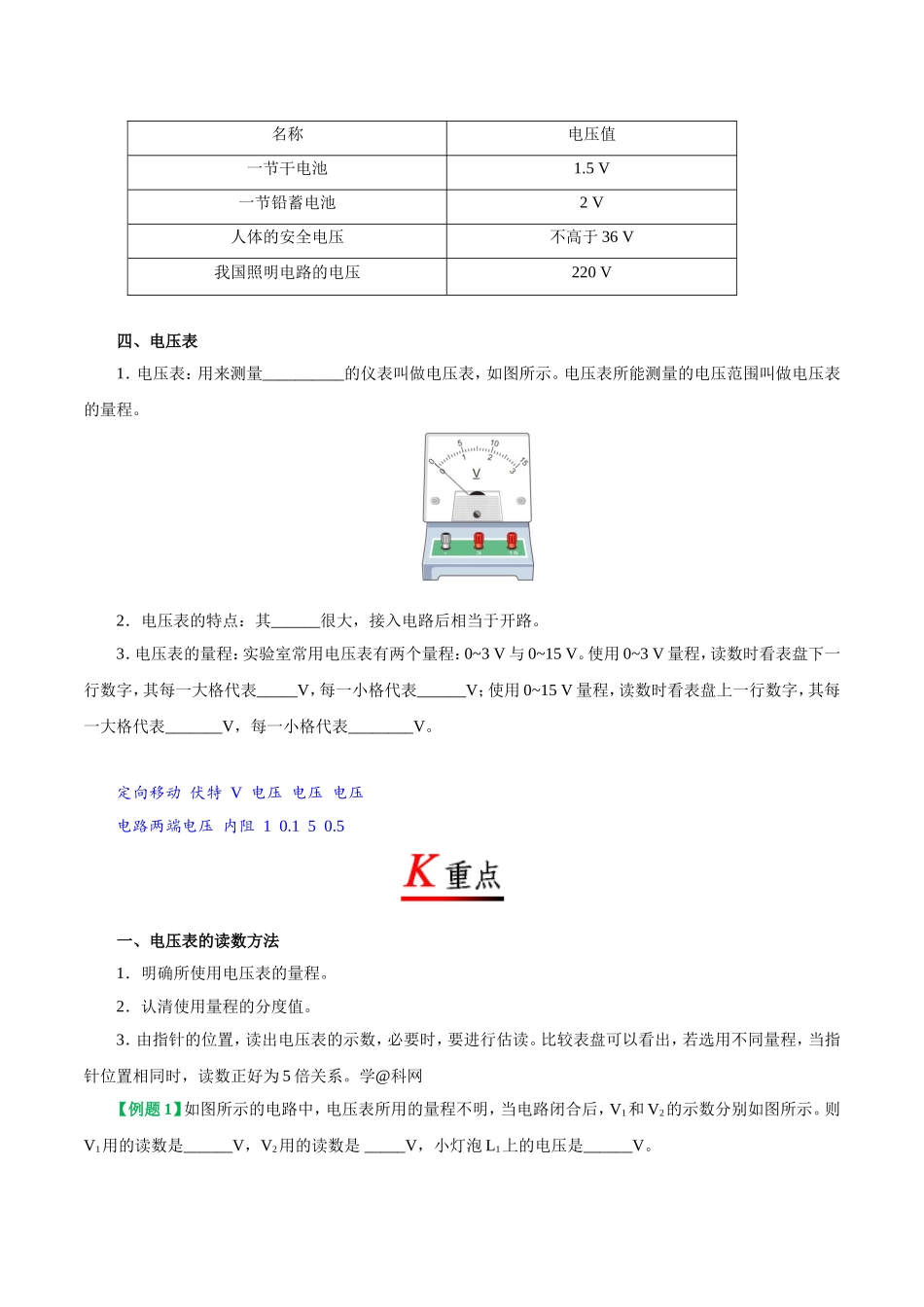

第十六章 电压 电阻 第1节 电压 一、电压 1．电压：使电路中自由电荷发生____________形成电流的原因，符号是U。 2．电压的单位：在国际单位制中，电压的单位是______，简称伏，符号是_____。电压的常用单位：千伏（kV）、毫伏（mV）。1 kV=103 V，1 V=103 mV。 3．电源的作用：给电路提供_____。电源内部不断地使正极聚集正电荷，负极聚集负电荷，使两极间产生电压。因此电源是提供_______的装置，不同的电源提供的________一般不同。电源两端的电压可用电压表来测量。 二、电路与水路的类比 水路 电路 组成及作用 水泵（保持一定水压） 水管（传送水） 水轮机（利用水能的设备） 阀门（控制水流的大小、通断） 电源（保持一定电压） 导线（传输电流） 灯泡（用电器） 开关（控制电流的通断） 要点 三、需要记住的几种常见电压值 名称 电压值 一节干电池 1.5 V 一节铅蓄电池 2 V 人体的安全电压 不高于36 V 我国照明电路的电压 220 V 四、电压表 1．电压表：用来测量__________的仪表叫做电压表，如图所示。电压表所能测量的电压范围叫做电压表的量程。 2．电压表的特点：其______很大，接入电路后相当于开路。 3．电压表的量程：实验室常用电压表有两个量程：0~3 V与0~15 V。使用0~3 V量程，读数时看表盘下一行数字，其每一大格代表_____V，每一小格代表______V；使用0~15 V量程，读数时看表盘上一行数字，其每一大格代表_______V，每一小格代表________V。 定向移动 伏特 V 电压 电压 电压 电路两端电压 内阻 1 0.1 5 0.5 一、电压表的读数方法 1．明确所使用电压表的量程。 2．认清使用量程的分度值。 3．由指针的位置，读出电压表的示数，必要时，要进行估读。比较表盘可以看出，若选用不同量程，当指针位置相同时，读数正好为5倍关系。学@科网 【例题1】如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示。则V1用的读数是______V，V2用的读数是 _____V，小灯泡L1上的电压是______V。 参考答案：6 2.5 3.5 试题解析：由题图示电路图可知，两灯泡串联，电压表V1测串联总电压，电流表V2测灯L2两端电压；电压表V1示数应大于V2示数，由图乙所示电压表可知，电压表V1指针偏角小于V2指针偏角，则V1量程为0~15 V，其分度值为0.5 V，示数为6 V，V2量程为0~3 V，其分度值为0.1 V，示数为2.5 V，灯泡L1两端电压：U1=UV1–UV2=6 V–2.5 V=3.5 V。 二、电压表的使用规则 1．电压表要与被测用电器并联，如图所示。 2．“+”、“–”接线柱的接法要正确。使电流从“+”接线柱流入，从“–”接线柱流出。 3．被测电压不要超过电压表的量程。 【例题2】使用电压表时，要将电压表_____联在被测电路两端。使电流从电压表的正接线柱_____，从电压表的负接线柱_____，所选用的电压表的量程要_______被测电路的电压。某同学用电压表测一段导体两端的电压时，如果发现电压表的指针向左偏转，一定是______错了；如果发现电压表的指针向右偏转到没有刻度的地方了，这是因为____________。 参考答案：并 流入 流出 大于 正负接线柱连接 电压表的量程选小了 试题解析：使用电压表时，要将电压表并联在被测电路两端，使电流从电压表的正接线柱流入，从电压表的负接线柱流出，所选用的电压表的量程要略大于被测电路的电压。某同学用电压表测一段导体两端的电压时，如果发现电压表的指针向左偏转，一定是正负接线柱接错了；如果发现电压表的指针向右偏转到没有刻度的地方了，这是因为所选量程过小。 三、使用电压表的注意事项 1．某电路有电流通过，则该电路两端一定有电压。如灯泡有电流通过时，灯丝两端一定有电压。某电路有电压，电路中不一定有电流通过，还要看电路是不是通路。 2．电压表一定跟被测电路的用电器并联。错接成串联，电路就相当于开路了，用电器不能工作，但此时电压表有示数，且示数等于电源电压（不超过电压表量程的情况下）。 3．电压表在量程允许的情况下，可以直接连接在电源两极间测电源的电压（电流表绝对不允许这样接）。 【例题3】（2018·五莲期末）如图所示的电路，电压表测量的电压是 A．灯L1两端的电压 B．灯L1和电源两端的电压 C．灯L2和L3两端的电压 D．电源两端的电压 参考答案：C 试题解析：由图知，3盏灯串联，电压表的左接线柱与灯L3的左端连接，电压表的右接线柱与灯L2的左端连接，即电压表并联在灯L2和L3的两端，所以电压表灯L2和L3两端的电压。只有C正确。故选：C。 1．（2018·上海黄浦一模）上海地区家用电冰箱的额定电压为 A．1.5伏 B．24伏 C．220伏 D．380伏 2．关于电流表和电压表的使用，以下说法中错误的是 A．使用前都应检查指针是否指零 B．在无法进行估测时，先选用大量程“试触” C．经试触后被测电压不超过小量程时，应尽可能选择小量程 D．两表都不能将正、负接线柱直接并接到电源的两极上 3．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图所示电路。若开关闭合，其后果是 A．电压表不会烧坏，电流表可能烧坏 B．两表不会被烧坏 C．电压表会被烧坏，电流表不会烧坏 D．两表会被烧坏 4．如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是 A．两表指针有明显偏转 B．两表指针几乎不动 C．电压表指针有明显偏转，电流表指针几乎不动 D．电流表指针有明显偏转，电压表指针几乎不动 5．（2018·鱼台一模）小代在实验室里连接了如图所示的电路，对此电路的认识，不正确的是 A．电流的方向是正极→S→L1→L2→负极 B．L1与L2串联，电压表测L2两端的电压 C．闭合开关L2两端的电压一定比L1两端大 D．若灯L2短路，则电压表示数为零 学！科网 6．在如图所示的电路中，“○”处可以通过连接电流表或电压表来测量电路中的电流或电压。则按照下列选项的描述，能发生的是 A．当a处连接电流表，b处连接电压表，c处两端导线直接相连时，灯泡L2被短路 B．当a、b两处同时连接电压表，c处两端导线直接相连时，两灯串联 C．当a、b两处同时连接电流表，c处两端导线直接相连时，电路正常工作 D．当c处连接电压表，a、b处断路时，灯泡L1、L2均不发光 7．在如图所示的四个电路中，电路中三个电灯并联的是 8．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是 A．灯L1断路 B．灯L2断路 C．灯L1被短接 D．灯L2被短接 9．如图所示的电路中，要想测出L2两端的电压，连接正确的是 A． B． C． D． 10．某同学使用电压表时，估计待测电路中的电压应选用0~3 V的量程，但他误用0~15 V的量程来测量。这样做的结果是 A．指针摆动角度大，会损坏电压表 B．指针摆动角度小，会损坏电压表 C．指针摆动角度小，读数比较准确 D．指针摆动角度小，读数不够准确 11．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是 A．一节干电池的电压是1.5 V B．家庭电路的电压是220 V C．手机电池的电压是3.7 V D．对人体安全的电压是36 V 12．如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则 A．甲接入电流表，乙接人电压表 B．甲、乙均接入电流表 C．甲、乙均接入电压表 D．甲接入电压表，乙接入电流表 13．（2018·连云港测试）快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V。 14．（2018·上海普陀一模）“水果电池”被称为最天然也是最没有污染的电池，在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表： （1）“水果电池”实现的是_________能转化为电能。 （2）根据表中数据及相关条件可知：“水果电池”电压与_________和_________有关。 铁﹣锌 铁﹣铜 铜﹣锌 苹果 0.55伏 0.60伏 0.95伏 梨 0.40伏 0.50伏 0.90伏 菠萝 0.50伏 0.55伏 1.00伏 橙 0.75伏 0.78伏 1.05伏 15．（2018·东莞一模）填写下列电压最接近的数值： （1）一节新的干电池的电压为_________V； （2）三节铅蓄电池串联的总电压为_________V； （3）正常情况下人体的安全电压为_________V。 16．实验室用的电压表若按如图所示接线，则刻度盘每个大格表示______V，每个小格表示______V，指针所指位置表示______V。 17．（2018·大庆一模）如图所示，手机充电时把充电器接入电源后，USB接口处的电压是 A．低于36 V B．36 V~220 V C．等于220 V D．高于220 V 18．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线处不动，而电压表指针有明显偏转，则该电路中的故障可能是 A．电流表坏了 B．灯泡L2的灯丝断了 C．两个灯泡都断路 D．灯泡L1的灯丝断了 19．在如图所示的电路连接中，下列说法正确的是 A．灯泡L1和L2并联，电流表测的是L1支路的电流 B．灯泡L1和L2并联，电压表测量的是电源电压 C．灯泡L1和L2串联，电压表测的是L1的电压 D．灯泡L1和L2串联，电压表测的是L2的电压 20．分析复杂的电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简单化处理，正确的处理方式是 A．把电压表看成是断路 B．把电流表看成是一个大电阻 C．把电流表看成是断路 D．把电压表看成是一段导线 21．如图所示电路，闭合开关，两只灯泡不亮，且电流表和电压表的指针不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是 A．从a点经电流表到开关这段电路中出现断路 B．灯泡L1的灯丝断了 C．灯泡L2的灯丝断了 D．电流表和两个灯泡都坏了 22．如图所示的各电路图中，电流表和电压表的使用均正确的是 A． B． C． D． 23．下列数据最符合实际的是 A．托起两个鸡蛋的力约为10 N B．高速公路上小汽车的正常行驶速度约为120 m/s C．成人正常的步行速度为1 m/s D．对人体安全的电压是36 V 24．如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是________，电压表测的是__________两端的电压。 25．某次做实验时，电流表和电压表的示数如图所示，则电流表示数为______A，电压表示数______V。 26．（2018·南平模拟）如图1所示是小宇自制的几种水果电池的一种，可以让LED灯发光。 （1）为了确定水果电池的正负极，他可以选用下列_________实验仪器进行判断。（填字母） A．小灯泡 B．电压表 C．电阻 （2）在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，测量两块极板之间的电压，结果如右表： 极板材料 水果种类 两极板间的电压/V 铁﹣锌 铁﹣铜 铜﹣锌 苹果 0.55 0.60 0.95 梨 0.40 0.50 0.90 菠萝 0.50 0.55 1.00 橙 0.75 0.78 1.05 ①“水果电池”实现的是_________能转化为电能。 ②根据表中数据及相关条件可知：“水果电池”电压与_________和_________有关。 （3）小宇学习了野外生火的知识，做了如图2所示的点火实验，用铁丝把两种材料的钉子两两一组缠在一起，留下头尾两颗钉子接上电线，柠檬电池就完成了。把准备好的钢丝绒拿出来，上面铺上一些碎纸片，然后用柠檬电池两条电线去接触钢丝绒，通电后观察到钢丝绒上面的纸片很快开始燃烧。 ①多插几组钉子相当于多几节电池_________联，效果会比较明显； ②通电后的钢丝绒会使纸片着火是因为电流的_________效应； ③在选择柠檬电池的两极材料时，最好选择上表中的_________一组极板材料制成的钉子。 27．（2018·江阴二模）请在图中圆圈中填上电压表或电流表的符号，使之成为正确的电路图。根据题目要求完成作图。 28．（2018·河池）下列估测中，比较符合实际的是 A．正常人的心脏一分钟跳动约10次 B．某位中学生的身高约为165厘米 C．家用空调正常工作电流约为50毫安 D．一节干电池的电压为2伏 29．（2018·株洲）图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是 A．a和b B．c和d C．a和f D．e和f 30．（2018·益阳）在右图所示电路中，开关闭合后电压表测量的是 A．L1两端的电压 B．L1和L2两端的电压 C．L3和电源两端电压 D．电源两端电压 31．（2018·怀化）下列各电路图中完全无误的是 A． B． C． D． 32．（2017·吉林)下列表述符合实际的是 A．人体的正常温度约是37 ℃ B．一个鸡蛋的质量约是200 g C．家庭电路的电压是380 V D．手电筒中的电流约是2 A 33．（2017·德阳)在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是 A．灯泡L1开路 B．灯泡L2开路 C．灯泡L2短路 D．电流表短路 34．（2017·临沂)小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是 A．小灯泡并联，电压表测电源电压 B．小灯泡串联，电压表测L2的电压 C．若灯L1短路，则电压表示数为零 D．若灯L2短路，则电压表示数为3 V 35．（2017·衡阳)如图所示，闭合开关后两灯均能发光，则 A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表 C．甲、乙均为电流表 D．甲、乙均为电压表 36．（2017·营口)如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8 V，如果把电压表改接在电源两端，示数也为2.8 V，则该电路的故障是 A．L1断路 B．L2断路 C．L1短路 D．L2短路 37．（2017·南京)如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转。造成此现象的原因可能是 A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路 38．（2016·浙江台州）在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是 A．锌电极是番茄电池的正极 B．番茄电池可将化学能转化为电能 C．番茄电池形成通路后，电子将从铜电极流出 D．将电压表直接接在该番茄电池上，会损坏电压表 39．（2016·重庆）对生活中物理量的认识，下列数据最接近实际的是 A．教室里课桌的高度约为75 dm B．一节新干电池的电压约为36 V C．九年级学生100 m短跑的成绩约为8 s D．在我们就读的学校，水沸腾时的温度约为98 ℃ 40．（2018·菏泽）如图所示电压表的示数是_____V。 41．（2017·海南)教室的日光灯之间是_____的（选填“串联”或“并联”），日光灯正常工作的电压是_____V。 42．（2017·宜昌)将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将_______能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是_______（选填“正”、“负”）极。 43．（2017·长春)如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6 V，则电路中故障是灯_____（选填“短路”或“断路”），电源两端电压为_____V。 44．（2016·四川）一位同学用电压表测量电路两端的电压，电压表的指针位置如图1所示，电压表的示数为________。另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2所示，该温度计的放置方式_______。（选填“正确”或“不正确”） 45．（2017·鄂州)小伟连接两灯并联电路的情况如图所示。当他“试触”时，发现电压表的指针不动，电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误。若闭合开关S，可能造成的后果是__________________；现在请你只改接图中的一根导线，使电路连接完全正确（在错接的导线上画×，然后画出正确的接线）。学科！网 1．C【解析】家庭电路的电压为220 V；故家用电冰箱的额定电压为220 V；故ABD错误、C正确；故选：C。 3．A【解析】由于电压表的电阻很大，因此电压表必须并联在电路中，否则电路会形成开路；而电流表的内阻很小，因此电流表与被测用电器串联，否则用电器会被短路。电压表与灯泡串联后与电流表并联，而电流表相当于一根导线，将电源的正负极直接连接在了一起，即电路形成电源短路，故电压表不会烧坏，而电流表会被损坏，电流表烧坏后，电压表测量电源电压。故选A。 4．C【解析】读图可知，电压表和电流表都串联在电路中，由于电压表的内阻很大，相当于断路，故此时电路中电阻很大，所以电流表几乎不动，而电压表测量电源电压，指针有明显偏转。故只有选项C的说法符合题意。故选C。 5．C【解析】A、由图可知，电流从电源正极流出，依次经过开关S、灯L1、灯L2，回到负极，故A正确；B、由图可知，L1与L2串联，电压表与L2并联，测L2两端的电压，故B正确；C、L1与L2串联，因不知道两个灯的规格，无法比较电压关系，不能得出L2两端的电压一定比L1两端大，故C错；D、若灯L2短路，电压表测量导线两端的电压，电压表的示数为0，故D正确。故选：C。 6．BD【解析】当a处连接电流表，b处连接电压表，c处两端导线直接相连时，a处的电流表会对灯泡L1短路，故A错误；当a、b两处同时连接电压表，c处两端导线直接相连时，电流会依次经过L1、L2，则L1、L2串联，故B正确；当a、b两处同时连接电流表，c处两端导线直接相连时，a、b处的电流表会对电源短路，则电路不能正常工作，故C错误；当c处连接电压表，a、b处断路时，L1、L2与电压表串联在电源的正负极两端，由于电压表在电路中相当于开路，所以灯泡L1、L2均不发光，故D正确。 7．C【解析】由于电压表相当于开路，电流表相当于导线，所以此电路中左边的灯泡短路，且是一个串联电路，故A不符合题意；由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意，故选C。 8．A【解析】由题图可知，两灯串联，电压表测量L1两端的电压；闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路，故选A。 11．D【解析】一节新干电池的电压是1.5 V，故A正确；家庭电路的电压是220 V，故B正确；手机电池的电压在3.7 V左右，故C正确；对人体安全的电压是不高于36 V，故D错误。 12．A【解析】假设乙为电流表，则右边的灯泡造成短路，不能满足两灯均能发光的要求，所以乙只能为电压表，甲为电流表，故选A。 13．1.5 220 【解析】一节新干电池的电压是1.5 V；我国家庭电路的供电电压是220 V。 14．（1）化学 （2）水果种类 极板材料 【解析】（1）水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置； （2）分别分析第二、三、四栏数据，极板材料相同、水果种类不同，可见“水果电池”的电压与水果种类有关；分别分析第一、二、三、四行数据，极板材料不同、水果种类相同，电压不同；可见“水果电池”的电压与极板材料有关；由此可得：“水果电池”电压与水果种类和极板材料有关。 17．A【解析】USB接口标准电压为5 V，故BCD错误，A正确；故选：A。 18．D【解析】如果电流表坏了，两只灯泡不发光，电压表、电流表均无示数，A选项不符合题意；如果灯泡L2的灯丝断了，两只灯泡都不发光，电压表、电流表均无示数，B选项不符合题意；如果两只灯泡的灯丝都断了，两灯均不会发光，电压表、电流表均无示数，C选项不符合题意；如果灯泡L1的灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源的电压，指针偏转，D选项符合题意。 19．C【解析】闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确，D错误。故选C。 20．A【解析】电流表的内阻很小，电阻和导线差不多；电压表的内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路，BCD不正确，A正确。 21．C【解析】从a点经电流表到开关这段电路中出现断路，无论是否对调灯的位置，电压表始终不能接在电源上，示数为0，不符合题意，故A错。灯泡L1的灯丝断，电压表能通过灯丝、导线接到电源上，有示数，不符合题意，故B错。灯泡L2的灯丝断，电压表接不到电源上，无示数；电路中无电流，电流表无示数；将两灯泡L1和L2的位置对调，再次闭合开关，电压表能通过灯丝、导线接到电源上，有示数；电路中无电流，电流表无示数；符合题意，故C正确。电流表和两个灯泡都坏，无论是否对调灯的位置，电压表始终不能接在电源上，示数为0，不符合题意，故D错。故选C。 22．D【解析】电流表并联在电源两端，会烧坏电流表，A选项错误；电压表与灯泡串联，无法测量灯泡两端的电压，B选项错误；电流没有从电流表的“+”接线柱流入，“–”接线柱流出，C选项错误；电表连接方法及电流方向正确，D选项正确。 23．C【解析】两个鸡蛋的质量在100 g=0.1 kg左右，托起两个鸡蛋的力为F=G=mg=0.1 kg×10 N/kg=1 N，A不符合实际；高速公路上的小汽车行驶速度可以达到120 km/h，B不符合实际；成年人正常步行的速度在4 km/h=4× m/s≈1 m/s左右，C符合实际；经验证明，只有不高于36 V的电压对人体才是安全的，D不符合实际。 24．串联 R1 【解析】由于电压表的内电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R1与R2依次串联，电流只有一条路径，即为串联；电压表并联在R1两端测R1两端的电压。 25．0.28 7 【解析】由题图可知，电流表的量程为0~0.6
