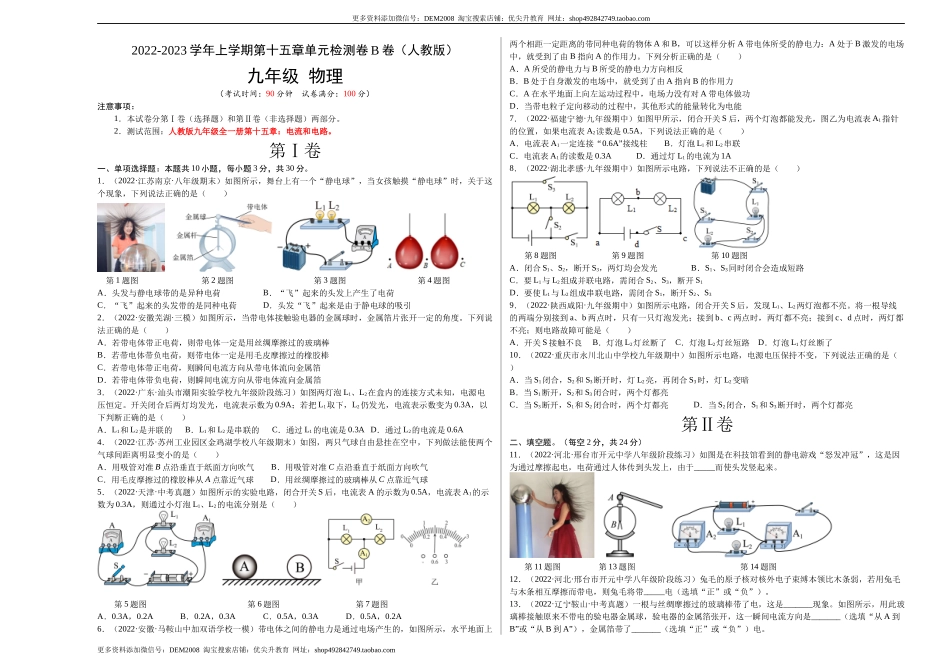

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023学年上学期第十五章单元检测卷B卷（人教版） 九年级 物理 （考试时间：90分钟 试卷满分：100分） 注意事项： 1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。 2．测试范围：人教版九年级全一册第十五章：电流和电路。 第Ⅰ卷 一、单项选择题：本题共10小题，每小题3分，共30分。 1．（2022·江苏南京·八年级期末）如图所示，舞台上有一个“静电球”，当女孩触摸“静电球”时，关于这个现象，下列说法正确的是（　　） 第1题图 第2题图 第3题图 第4题图 A．头发与静电球带的是异种电荷 B．“飞”起来的头发上产生了电荷 C．“飞”起来的头发带的是同种电荷 D．头发“飞”起来是由于静电球的吸引 2．（2022·安徽芜湖·三模）如图所示，当带电体接触验电器的金属球时，金属箔片张开一定的角度。下列说法正确的是（　　） A．若带电体带正电荷，则带电体一定是用丝绸摩擦过的玻璃棒 B．若带电体带负电荷，则带电体一定是用毛皮摩擦过的橡胶棒 C．若带电体带正电荷，则瞬间电流方向从带电体流向金属箔 D．若带电体带负电荷，则瞬间电流方向从带电体流向金属箔 3．（2022·广东·汕头市潮阳实验学校九年级阶段练习）如图两灯泡L1、L2在盒内的连接方式未知，电源电压恒定。开关闭合后两灯均发光，电流表示数为0.9A；若把L1取下，L2仍发光，电流表示数变为0.3A，以下判断正确的是（　　） A．L1和L2是并联的 B．L1和L2是串联的 C．通过L1的电流是0.3A D．通过L2的电流是0.6A 4．（2022·江苏·苏州工业园区金鸡湖学校八年级期末）如图，两只气球自由悬挂在空中，下列做法能使两个气球间距离明显变小的是（　　） A．用吸管对准B点沿垂直于纸面方向吹气 B．用吸管对准C点沿垂直于纸面方向吹气 C．用毛皮摩擦过的橡胶棒从A点靠近气球 D．用丝绸摩擦过的玻璃棒从C点靠近气球 5．（2022·天津·中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（　　） 第5题图 第6题图 第7题图 A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A 6．（2022·安徽·马鞍山中加双语学校一模）带电体之间的静电力是通过电场产生的，如图所示，水平地面上两个相距一定距离的带同种电荷的物体A和B，可以这样分析A带电体所受的静电力：A处于B激发的电场中，就受到了由B指向A的作用力。下列分析正确的是（　　） A．A所受的静电力与B所受的静电力方向相反 B．B处于自身激发的电场中，就受到了由A指向B的作用力 C．A在水平地面上向左运动过程中，电场力没有对A带电体做功 D．当带电粒子定向移动的过程中，其他形式的能量转化为电能 7．（2022·福建宁德·九年级期中）如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，下列说法正确的是（　　） A．电流表A1一定连接“0.6A”接线柱 B．灯泡L1和L2串联 C．电流表A1的读数是0.3A D．通过灯L1的电流为1A 8．（2022·湖北孝感·九年级期中）如图所示电路，下列说法不正确的是（　　） 第8题图 第9题图 第10题图 A．闭合S1、S2，断开S3，两灯均会发光 B．S1、S3同时闭合会造成短路 C．要L1与L2组成并联电路，需闭合S2、S3，断开S1 D．要使L1与L2组成串联电路，需闭合S1，断开S2、S3 9．（2022·陕西咸阳·九年级期中）如图所示电路，闭合开关S后，发现L1、L2两灯泡都不亮。将一根导线的两端分别接到a、b两点时，只有一只灯泡发光；接到b、c两点时，两灯都不亮；接到c、d点时，两灯都不亮；则电路故障可能是（　　） A．开关S接触不良 B．灯泡L2灯丝断了 C．灯泡L2灯丝短路 D．灯泡L1灯丝断了 10．（2022·重庆市永川北山中学校九年级期中）如图所示电路，电源电压保持不变，下列说法正确的是（　　） A．当S1闭合，S2和S3断开时，灯L2亮，再闭合S3时，灯L2变暗 B．当S1断开，S2和S3闭合时，两个灯都亮 C．当S3断开，S1和S2闭合时，两个灯都亮 D．当S2闭合，S1和S3断开时，两个灯都亮 第Ⅱ卷 二、填空题。（每空2分，共24分） 11．（2022·河北·邢台市开元中学八年级阶段练习）如图是在科技馆看到的静电游戏“怒发冲冠”，这是因为通过摩擦起电，电荷通过人体传到头发上，由于_____而使头发竖起来。 第11题图 第13题图 第14题图 12．（2022·河北·邢台市开元中学八年级阶段练习）兔毛的原子核对核外电子束缚本领比木条弱，若用兔毛与木条相互摩擦而带电，则兔毛将带_____电（选填“正”或“负”）。 13．（2022·辽宁鞍山·中考真题）一根与丝绸摩擦过的玻璃棒带了电，这是_______现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是_______（选填“从A到B”或“从B到A”），金属箔带了_______（选填“正”或“负”）电。 14．（2022·湖南益阳·中考真题）如图所示电路，灯泡、的连接方式是___________。在闭合开关后，如果电流表示数为0.5A，电流表示数为0.3A，则通过小灯泡的电流是___________A。 15．（2022·江苏南通·九年级阶段练习）如图所示电路中，若在某些接线柱间去掉或接上一根导线，可使3盏灯分别组成串联或并联电路，请说出具体办法：组成串联电路的最简办法_______，组成并联电路的最简办法_______。 第15题图 第16题图 第17题图 16．（2022·四川省内江市第六中学九年级期中）如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，若a与b，c与d连接，则______发光（填写“L1” “L2”或“L1和L2”） 17．（2022·安徽·安庆市第四中学九年级阶段练习）在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，则电流表A的示数可能为______A或_______A。 三、实验探究题（第18题每空1分，其余每空2分，共30分） 18．（2021·广东·汕头市潮阳实验学校九年级阶段练习）为了“探究并联电路中电流的特点”，小明设计了如图1所示的电路进行实验。 （1）在连接电路的过程中，开关应该______，目的是______； （2）先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是灯L1______（填“断路”或“短路”）； （3）排除故障后，他测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出I1=______，I2=______，I=______。根据测量结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是：______。（写出关系式即可） 19．（2022·陕西·中考真题）在“探究并联电路电流特点”的实验中，小华设计了如图-1所示的电路进行实验。 （1）连接电路时，开关应处于______状态； （2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处的电流分别为IA 、IB、IC。更换多组______（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示； （3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是______（写出关系式）； （4）小华在某次实验时，测得C处电流IC为0.30 A，观察到A处电流表指针位置如图-3所示，则A处电流大小为______A。 20．（2022·四川省内江市第二中学模拟预测）小宁在做探究并联电路电流规律的实验，如图甲是实验的电路图。 （1）在连接电路时发现，电流表的指针在图乙的位置，是因为没有________。纠正后继续接好电路，闭合开关，指针又偏到图乙的位置，是因为________； （2）他在测量A处的电流时，电流表的示数如图丙所示，则电流表的示数为________A； （3）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进的方法是________； （4）实验结束后，小宁又利用器材换个电源连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数________选填（“变大”、“变小”或“不变”）。小宁惊奇的发现闭合开关后两个灯都亮，并且两个表都偏转了22个小格，请帮小宁推算出流过L2的电流是________A。 四、计算题：本题共3小题，共16分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。 21．（4分）（2022·福建省南平市第三中学九年级阶段练习）如图是某同学在一次实验探究中所连接的电路，开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数是0.7A，求当开关S1、S2都闭合时： （1）通过L1的电流；（2）通过L2的电流。 第21题图 第22题图 第23题图 22．（6分）（2022·河南南阳·九年级）认真观察分析图所示的电路并完成下列问题。 (1)若使灯泡L1、L2串联，应闭合开关_____，断开开关_____。 (2)串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2分别是多少？_____ (3)若断开开关S1，同时闭合开关S2、S3，此时电流表的示数为I =0.8A，通过L1的电流I1为0.35A，那么通过L2的电流I2是多少？_____ 23．（6分）（2022·全国·九年级课时练习）如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V。求： （1）L1两端的电压U1；（2）L2两端的电压U2；（3）L3两端的电压U3。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
