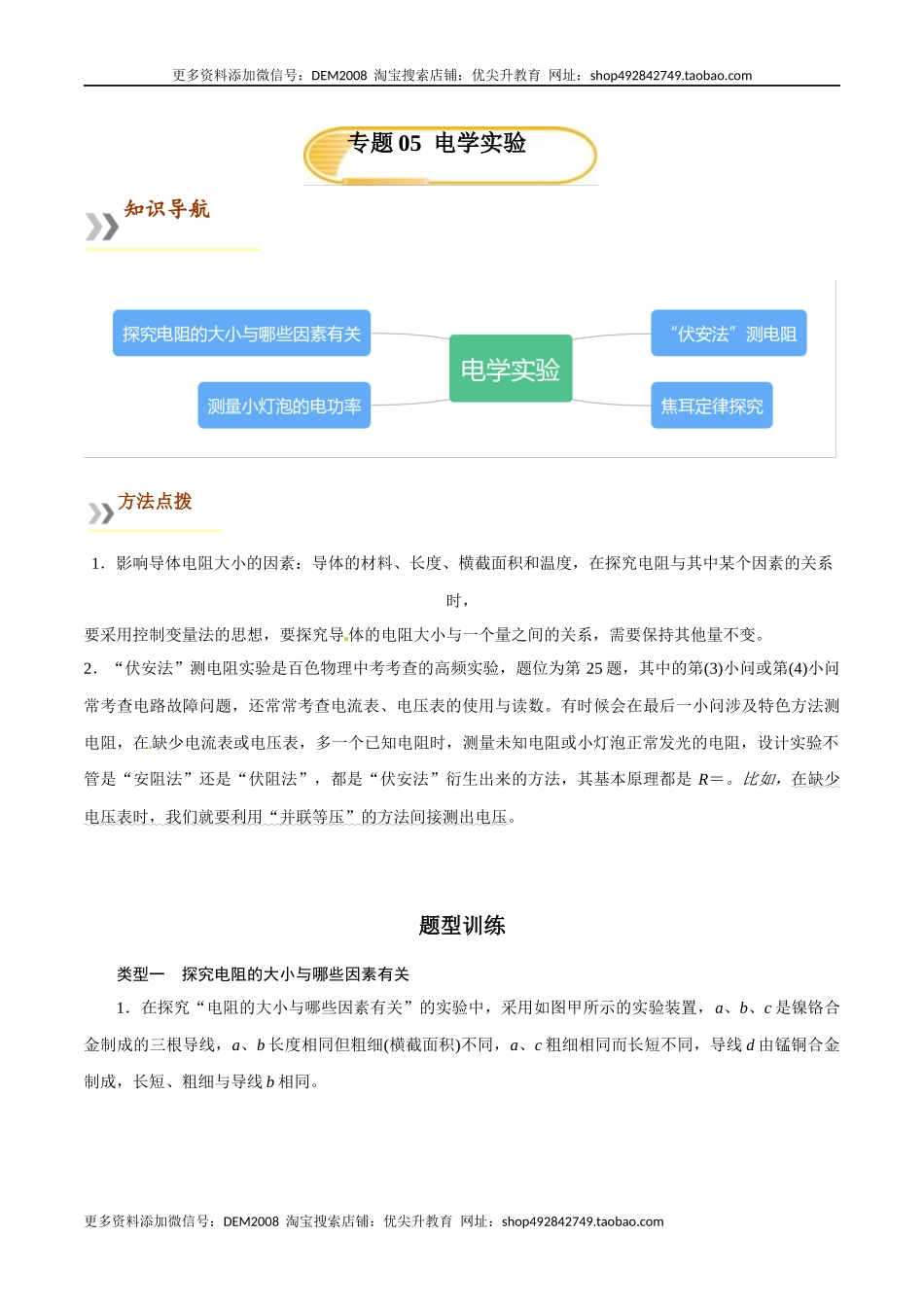

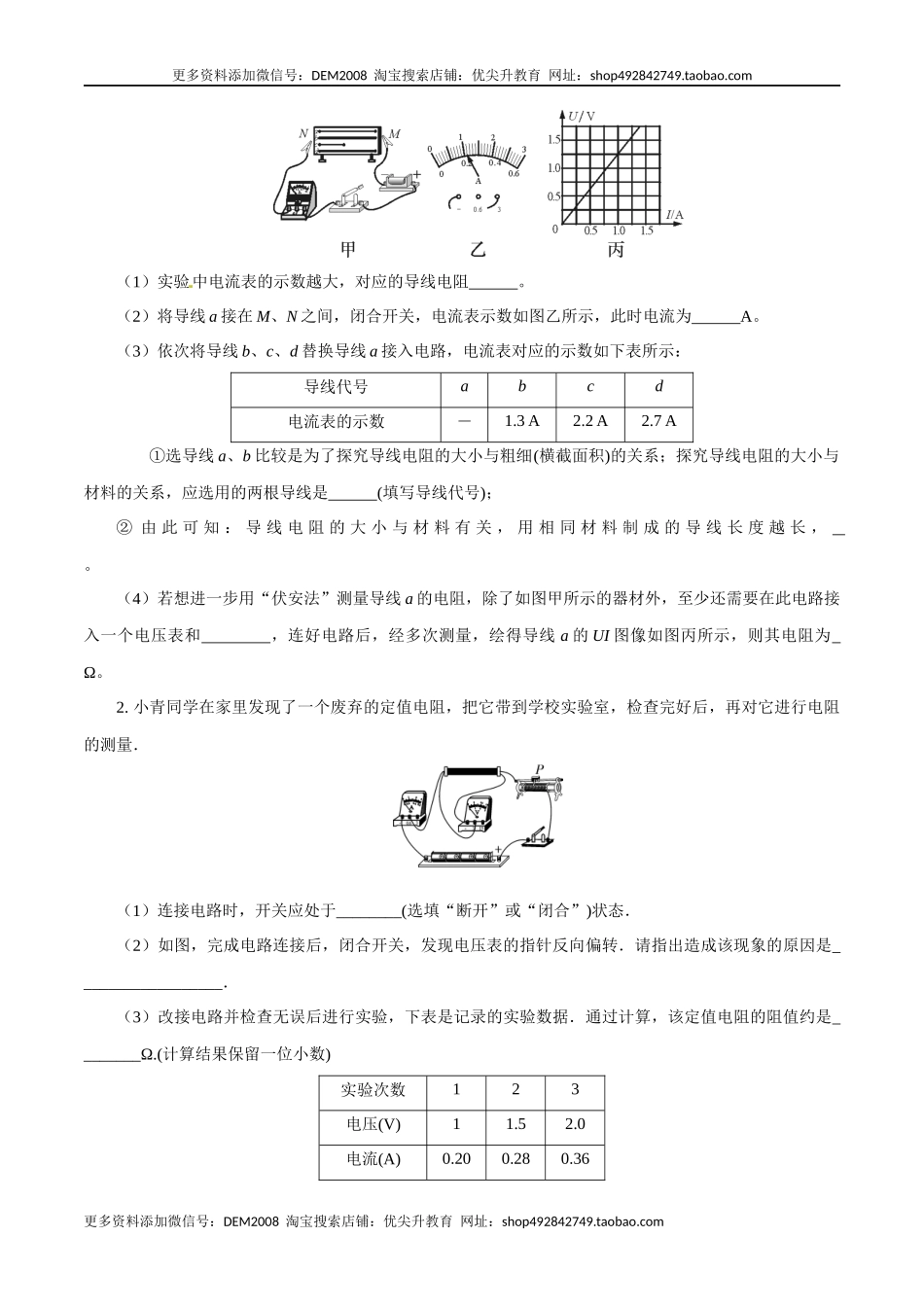

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 专题05 电学实验 知识导航 方法点拨 1．影响导体电阻大小的因素：导体的材料、长度、横截面积和温度，在探究电阻与其中某个因素的关系时， 要采用控制变量法的思想，要探究导体的电阻大小与一个量之间的关系，需要保持其他量不变。 2．“伏安法”测电阻实验是百色物理中考考查的高频实验，题位为第25题，其中的第(3)小问或第(4)小问常考查电路故障问题，还常常考查电流表、电压表的使用与读数。有时候会在最后一小问涉及特色方法测电阻，在缺少电流表或电压表，多一个已知电阻时，测量未知电阻或小灯泡正常发光的电阻，设计实验不管是“安阻法”还是“伏阻法”，都是“伏安法”衍生出来的方法，其基本原理都是R＝。比如，在缺少电压表时，我们就要利用“并联等压”的方法间接测出电压。 题型训练 类型一　探究电阻的大小与哪些因素有关 1．在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细(横截面积)不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。 （1）实验中电流表的示数越大，对应的导线电阻 。 （2）将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为 A。 （3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示： 导线代号 a b c d 电流表的示数 － 1.3 A 2.2 A 2.7 A 　　①选导线a、b比较是为了探究导线电阻的大小与粗细(横截面积)的关系；探究导线电阻的大小与材料的关系，应选用的两根导线是 (填写导线代号)； ②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越长， 。 （4）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个电压表和 ，连好电路后，经多次测量，绘得导线a的U­I图像如图丙所示，则其电阻为 Ω。 2. 小青同学在家里发现了一个废弃的定值电阻，把它带到学校实验室，检查完好后，再对它进行电阻的测量． （1）连接电路时，开关应处于________(选填“断开”或“闭合”)状态． （2）如图，完成电路连接后，闭合开关，发现电压表的指针反向偏转．请指出造成该现象的原因是__________________． （3）改接电路并检查无误后进行实验，下表是记录的实验数据．通过计算，该定值电阻的阻值约是________Ω.(计算结果保留一位小数) 实验次数 1 2 3 电压(V) 1 1.5 2.0 电流(A) 0.20 0.28 0.36 （4）在上一小题的计算中，小青同学发现三次算得的电阻阻值并不相同，这种情况下是因为持续通电使电阻的________(选填“长度”“横截面积”或“温度”)发生变化，影响了它的阻值大小． 3. 现要测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx(约5 Ω)、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干． 甲 乙 （1）用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小． （2）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变．若电路中只有一处故障，可判断该故障是______________． （3）排除故障继续实验，某次测量，电流表的示数为0.50 A，电压表的示数如图乙，该示数为______V，则Rx＝________Ω. （4）某同学利用电源(电压未知)、电阻箱(0～999.9 Ω)和电流表(指针能正常偏转，但刻度盘示数模糊不清)等器材，测电阻Rx的阻值，设计的电路如图丙．完成下列实验步骤： ①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大； ②________________________________________________________________________； ③________________________________________________________________________； ④电阻Rx＝________．(用测得量的符号表示) 4. 小明欲测量一个阻值标识模糊的定值电阻，图甲所示是他设计的测量电路，图乙是未完成连接的实验电路． （1）请你按照电路图，用笔画线代替导线，帮助小明把滑动变阻器和电压表正确连入图乙所示的实验电路； 　　丙 （2）小明将电路连接正确后，闭合开关调节变阻器的滑片，按照正确的操作测得数据如下表所示． 实验序号 电压U(V) 电流I(A) 电阻R(Ω) 1 1.0 0.10 10.0 2 1.5 0.12 12.5 3 2.0 0.20 10.0 4 2.5 0.24 10.4 5 2.8 0.28 根据表中数据，第5次测量的电阻值R5＝________Ω. （3）图丙中已经把前4次测得的电压U和电流I的值对应点描出，请你在图丙中补描出第5次测量的电压U和电流I值对应的点A，并依据所描的点在图丙中作出该定值电阻的U－I图像． 类型二　“伏安法”测电阻 1. 小明用“伏安法”测量一个定值电阻Rx的阻值(约为20 Ω)。实验器材有：定值电阻Rx、电压表(量程0～3 V和0～15 V)、电流表(量程0～0.6 A和0～3 A)、滑动变阻器(20 Ω　1 A)、开关、学生电源各一个，导线若干。 （1）“伏安法”测电阻的原理是 。 （2）如图a所示是“伏安法”测电阻的实验电路图，图中甲、乙为两个电表，其中甲为 。 （3）本实验电源电压选用 V，电压表应该选用 V量程，电流表选用 A量程；连接如图b所示的电流表时，应该使电流从“ ”接线柱流入电流表。 （4）闭合开关后，发现电压表的示数约为6 V，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数为零，则发生故障的元件是 。 （5）排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图b所示时，通过电阻Rx的电流大小是 A。 （6）经多次测量，小明由实验数据绘制得如图c所示的U­I图像，由图像可知，电阻Rx＝ Ω(保留一位小数)。 （7）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是 (填字母)。 A．用刻度尺测量物理课本的长与宽 B．探究杠杠的平衡条件 C．测量小灯泡的电功率 2. “伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路(电路元件完好，接线柱接线牢固)． (1)在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将________，电压表的示数将________．(选填“发生变化”或“保持不变”) (2)检查电路，发现有一处连接错误，请指出连接错误的导线是________(选填“a”、“b”、“c”或“d”)． (3)纠正错误后，闭合开关，测得几组数据如下表. 实验次数 1 2 3 电压U/V 1.5 2.1 2.8 电流I/A 0.10 0.14 电阻R/Ω 15.0 第3次实验时电流表示数如图乙所示，电流表的示数为________A．第2次实验后，算出的电阻值是________ Ω，第3次实验后，算出的电阻值是________ Ω，待测电阻值为________ Ω. 3. 在“伏安法测电阻”实验中，某小组的实验电路如图甲所示． (1) 本实验是根据________算出电阻Rx的阻值； (2) 由两节新干电池串联成的电源两端电压大约是________V； (3) 闭合开关前，应将变阻器滑片放在其最______端(选填“左”或“右”)．闭合开关后，发现两个电表中只有一个电表有示数，初步检查确认：接线完好和两个电表无故障，则发生故障的元件应是________(选填“电源”、“电阻Rx”或“变阻器”)； (4) 排除故障后，经过多次测量得到的实验数据如下表所示 数据序号 1 2 3 4 5 电压U/V 0.75 1.0 1.5 2.0 2.5 电流I/A 0.09 0.14 0.22 0.28 0.32 ①为减小实验误差，小明依据多次测量取平均值的做法进行了如下的运算： Rx＝≈7.38 Ω 由此得电阻Rx＝7.38 Ω.这样的算法是________(选填“合理”或“不合理”)的； ②小芳把表中的数据在坐标系中描点、连线，得到如图乙所示的U－I图像，由图可得电阻Rx＝______Ω. (5) 由于没有电压表，小红设计了如图丙所示的电路图，其中电阻R0＝20 Ω，电流表、为两个完全相同的电流表，连接好电路后，闭合开关，发现两个电流表指针均偏转了相同的角度，如图乙所示．则通过电阻Rx′的电流是________ A，Rx′＝________ Ω. 类型三　测量小灯泡的电功率 1．小明用如图甲所示的电路来测量一个标有“2.5 V”字样的小灯泡的电功率。 (1)本实验电源由两节新干电池提供，一节新的干电池两端电压大约是 V。 (2)在闭合开关前，变阻器的滑片应放在变阻器的 (选填“A”或“B”)端。 (3)闭合开关，调整变阻器滑片，小灯泡始终不发光，小明用另一个电压表分别测量电路中A与C、A与D、C与E、D与E间的电压，发现：UAC＝UDE＝0，UAD＝UCE≠0，则电路中故障是 。 (4)排除故障后，闭合开关，小灯泡发光，此时通过小灯泡电流的方向是 (选填“C→D”或“D→C”)。 (5)实验中，当电压表的示数如图乙所示，此时小灯泡两端的电压是 V，为了能测出小灯泡正常发光时的功率，应将变阻器的滑片往变阻器 (选填“A”或“B”)端移动，使电压表的示数为 V。 (6)当小灯泡正常发光时，电流表示数如图丙所示，此时通过小灯泡的电流是 A，小灯泡的功率是 W。 2. 在“测量小灯泡的功率”的实验中． (1)小明设计了如图甲所示的电路图，按照电路图，已完成部分实物电路连接(如图乙所示)，根据图乙中的信息，电压表量程应选 0～____V; 若开关闭合后，向左移动滑动变阻器滑片P，能使电路中电流变大，应将开关右侧接线柱与滑动变阻器的________(选填“A”、“B”、“C”或“D”)接线柱相连． (2)正确连接好电路，闭合开关后发现，小灯泡不亮，电流表示数为零，而电压表示数接近电源电压．经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是________________．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需____________________________． (3)观察小灯泡在不同电压下的亮度，读出电压表、电流表示数，实验记录见下表： 实验序号 电压U/V 电流I/A 小灯泡亮度 实际功率P/W 1 2 0.18 偏暗 0.36 2 2.5 0.2 正常发光 0.5 3 3 偏亮 ①由表格可知，该小灯泡额定电压为________V. ②当小灯泡两端电压为3 V时，小灯泡偏亮，小明担心灯丝会烧断，于是立刻断开开关，未读取电流表示数，同组的小华观察到当时电流表指针的位置如图丙所示，则通过小灯泡的电流为________A，小灯泡的实际功率为________W. (4)本实验电路除了能测出小灯泡的功率，小明认为还能测出小灯泡灯丝的阻值．小华认为还能探究电流与电压的关系，你认为________同学的观点是错误的，理由是：_______________________ _____________________________________________________________. 3.实验室购买了一批规格为“2.5 V　0.8 W”的小灯泡，为检测所购灯泡是否合格，小刚利用其中一只灯泡来做测量小灯泡电功率的实验． (1)在检查仪器时，发现电流表的指针如图甲所示，则需要对电流表进行的操作是___________ _________________________________________________________________． 甲 乙 (2)正确操作后，如图乙所示是小刚连接的实验电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并在图中改正(导线不许交叉)． (3)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表和电压表均有示数，接下来他最应该进行的操作是________________________________． (4)小刚设计的实验记录表格如下表，请你指出表格中的问题：___________________________ _____________________________________________________________. 实验次数 电压/V 电流/A 电功率/W 电功率的平均值/W 1 2 3 小刚又根据实验数据绘制成了U－I图像(如图丙)，根据图像提供的信息，可计算出小灯泡正常发光时的电功率是__________W，如果生产这种小灯泡的钨丝长度是一定的，则这个小灯泡的钨丝的横截面积比合格产品________(选填“粗”或“细”)． 图丙 (5)小刚的同学小明选择另一个灯泡，想通过实验来比较灯泡“实际电压是额定电压一半时的电功率P1”和“实际电流是额定电流一半时的电功率P2”的大小．聪明的小刚根据小灯泡灯丝电阻随温度的升高而增大的规律，没有通过实验也比较出了它们的大小是P1________P2(选填“大于”“小于”或“等于”)． (6)若小刚想接着研究电流与电压的关系．需要补充的实验器材是________． 4. 同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为6 V，灯泡的额定电压U0＝3.8 V，额定功率在1～1.5 W的范围内． (1)按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整． (2)小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将________(选填“变大”、“变小”或“不变”)；同时观察到小灯泡的亮度将变________(选填“亮”或“暗”)． (3)另一组的小张同学在实验过程中发现电流表、电压表示数如图丙所示，此时电流表的示数是________A，电压表的示数是________V；经分析造成这种现象的原因是__________________________ ______________________________． (4)小张同学重新调整电路连接后，继续探究小灯泡在额定功率时的亮度，但发现无法准确读出额定电压，他用第(3)小问中所测数据先算出灯泡的电阻RL，再根据P0＝ 计算灯泡的额定功率．按此方案算出灯的额定功率比真实值偏________(选填“大”或“小”)，原因是____________________ _____________________________． 类型四　探究焦耳定律实验 1．学完焦耳定律后，小红和小亮想利用如图12所示的装置比较铝和锰铜这两种材料的导电性能。 （1）他们应该选用____________、______________都相同 的铝丝和锰铜丝。 （2）小红想在两个烧瓶中分别装入等质量的煤油，而小亮 建议用水代替煤油。小亮的建议不妥的原因是 ___________ ____。 （3）按小红的想法进行实验，接通电路后，他们发现甲烧瓶中煤油的温度比乙烧瓶中煤油的温度升高得慢，说明_______丝的导电性能较强。 2．小明要用图13所示的实验器材探究电压一定时，电流热效应与电阻的关系。其中瓶内电阻丝的长度、粗细都相同。 （1）请你用笔画线代替导线，帮他把电路连接完整。 （2）电流产生热量的多少不易直接测量。因此，在这个实验中是通过 显示电流产生热量的多少的。象这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”。这种方法在物理学的研究中经常用到，请你列举一例： 。 （3）在这个实验中，除了控制电压一定外，还要控制的量有 。 （4）在这个实验中，若两个电阻丝的通电时间相同，则 瓶内温度计的示数升高的多。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
