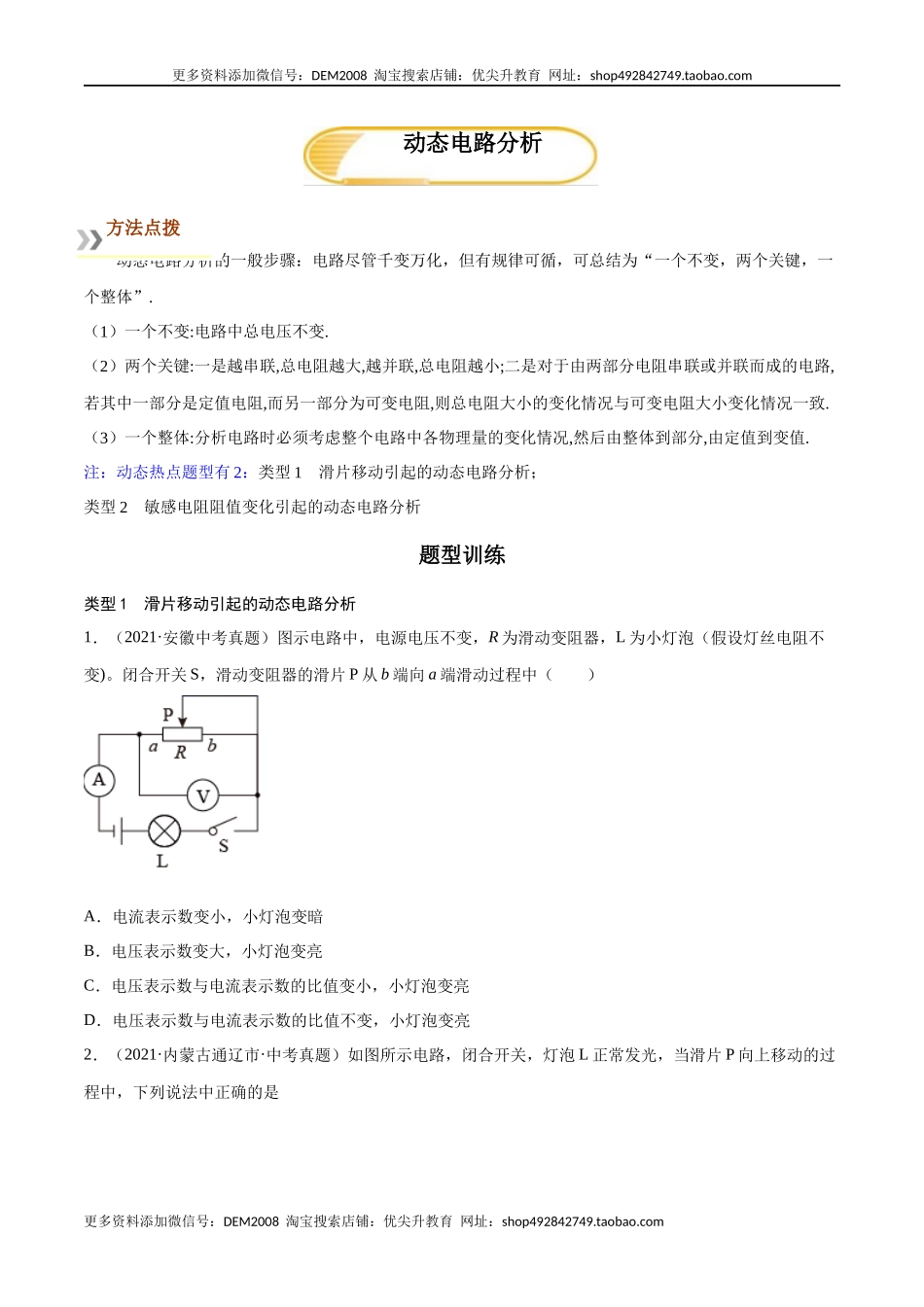

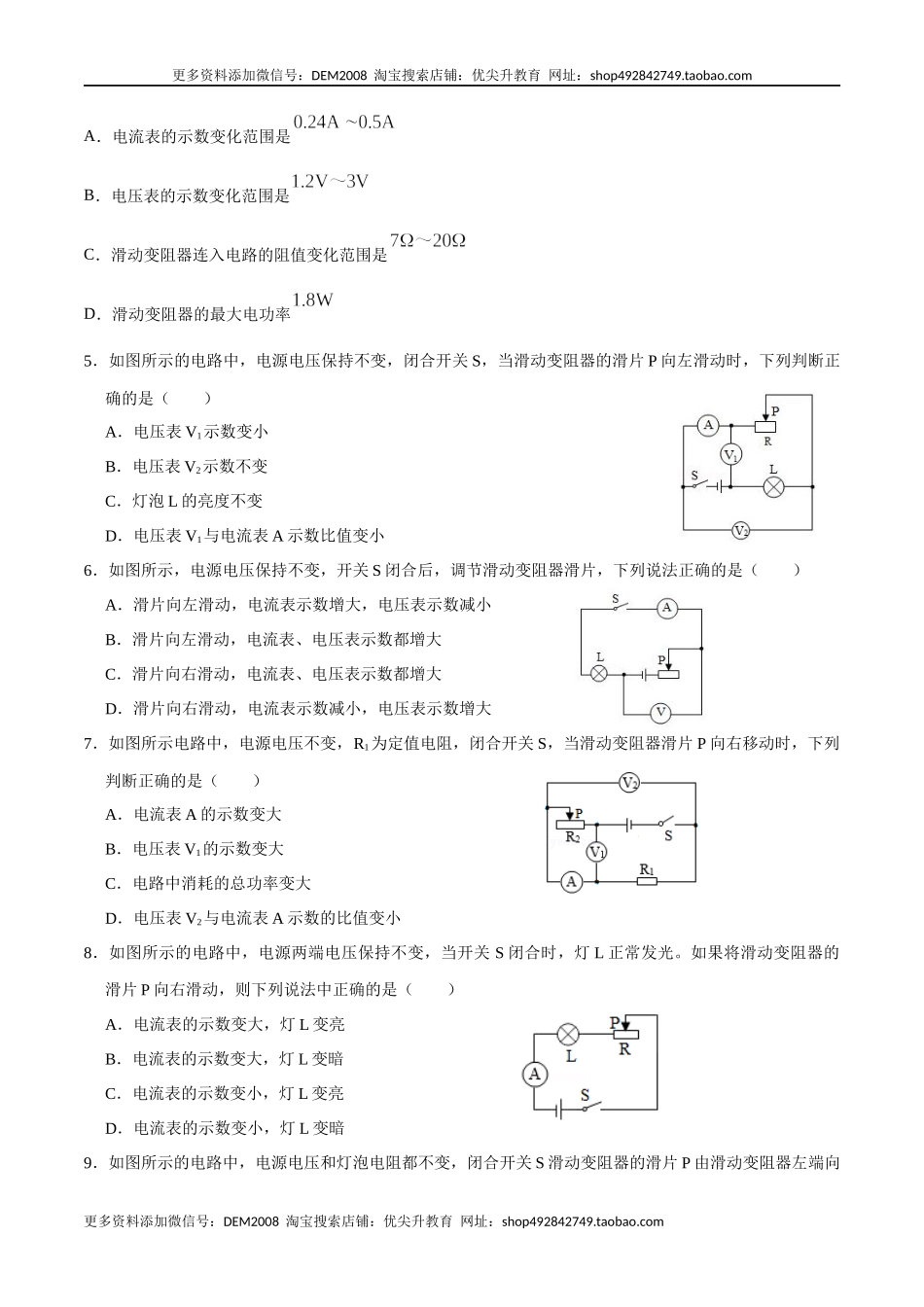

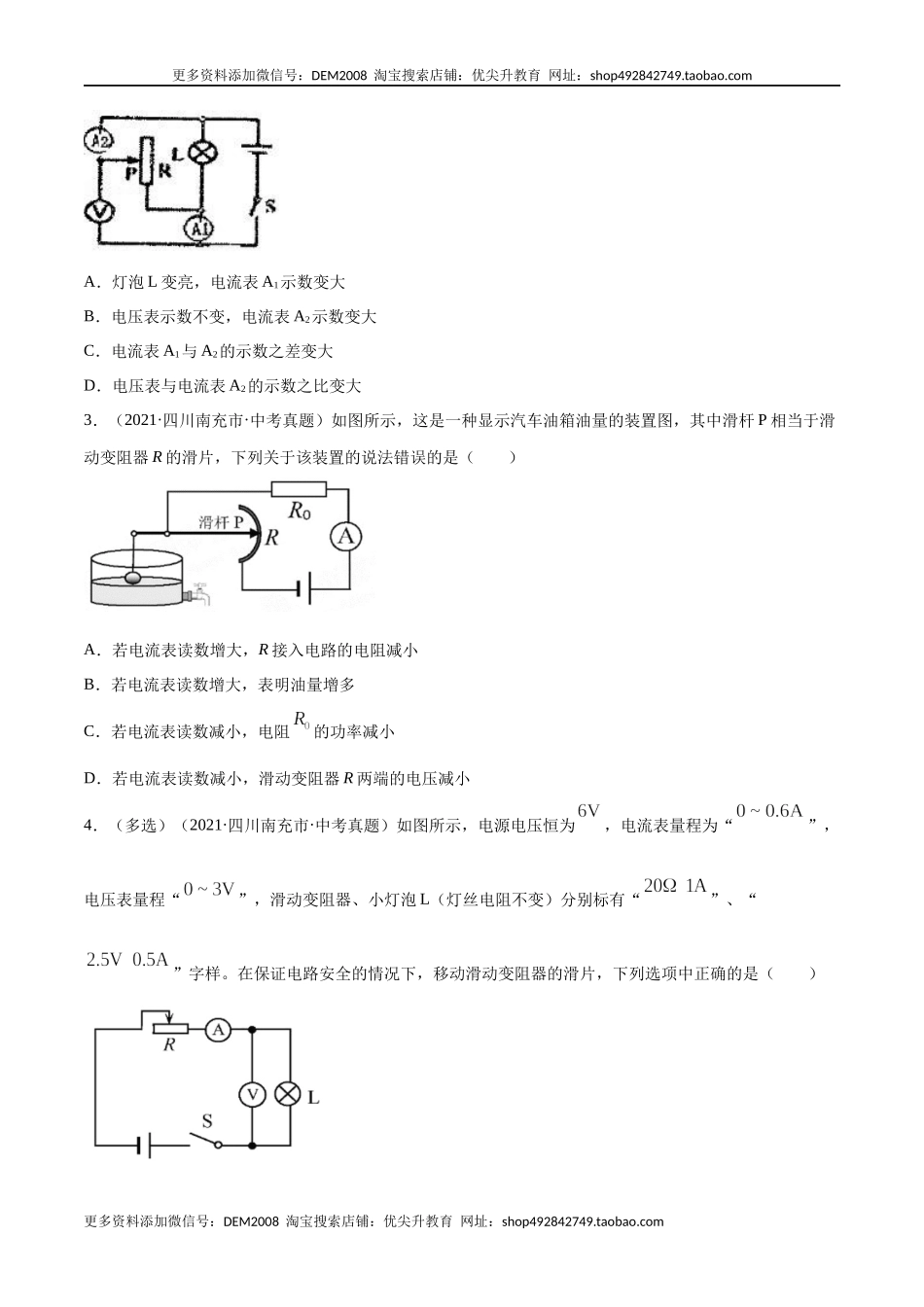

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 动态电路分析 方法点拨 动态电路分析的一般步骤：电路尽管千变万化，但有规律可循，可总结为“一个不变，两个关键，一个整体”. （1）一个不变:电路中总电压不变. （2）两个关键:一是越串联,总电阻越大,越并联,总电阻越小;二是对于由两部分电阻串联或并联而成的电路,若其中一部分是定值电阻,而另一部分为可变电阻,则总电阻大小的变化情况与可变电阻大小变化情况一致. （3）一个整体:分析电路时必须考虑整个电路中各物理量的变化情况,然后由整体到部分,由定值到变值. 注：动态热点题型有2：类型1　滑片移动引起的动态电路分析； 类型2　敏感电阻阻值变化引起的动态电路分析 题型训练 类型1　滑片移动引起的动态电路分析 1．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（　　） A．电流表示数变小，小灯泡变暗 B．电压表示数变大，小灯泡变亮 C．电压表示数与电流表示数的比值变小，小灯泡变亮 D．电压表示数与电流表示数的比值不变，小灯泡变亮 2．（2021·内蒙古通辽市·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是 A．灯泡L变亮，电流表A1示数变大 B．电压表示数不变，电流表A2示数变大 C．电流表A1与A2的示数之差变大 D．电压表与电流表A2的示数之比变大 3．（2021·四川南充市·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（　　） A．若电流表读数增大，R接入电路的电阻减小 B．若电流表读数增大，表明油量增多 C．若电流表读数减小，电阻的功率减小 D．若电流表读数减小，滑动变阻器R两端的电压减小 4．（多选）（2021·四川南充市·中考真题）如图所示，电源电压恒为，电流表量程为“”，电压表量程“”，滑动变阻器、小灯泡L（灯丝电阻不变）分别标有“”、“”字样。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选项中正确的是（　　） A．电流表的示数变化范围是 B．电压表的示数变化范围是 C．滑动变阻器连入电路的阻值变化范围是 D．滑动变阻器的最大电功率 5．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（　　） A．电压表V1示数变小 B．电压表V2示数不变 C．灯泡L的亮度不变 D．电压表V1与电流表A示数比值变小 6．如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（　　） A．滑片向左滑动，电流表示数增大，电压表示数减小 B．滑片向左滑动，电流表、电压表示数都增大 C．滑片向右滑动，电流表、电压表示数都增大 D．滑片向右滑动，电流表示数减小，电压表示数增大 7．如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　） A．电流表A的示数变大 B．电压表V1的示数变大 C．电路中消耗的总功率变大 D．电压表V2与电流表A示数的比值变小 8．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　） A．电流表的示数变大，灯L变亮 B．电流表的示数变大，灯L变暗 C．电流表的示数变小，灯L变亮 D．电流表的示数变小，灯L变暗 9．如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（　　） A．电流表示数变小，电压表示数不变，灯泡亮度不变 B．电流表示数变大，电压表示数不变，灯泡亮度不变 C．电流表示数变大，电压表示数变小，灯泡亮度变暗 D．电压表与电流表示数的比值变大 10．如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（　　） A．用5Ω电阻替换，滑片P应向右端移动，电流表示数变大 B．用5Ω电阻替换，滑片P应向左端移动，电流表示数变小 C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大 D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小 类型2　敏感电阻阻值变化引起的动态电路分析 1．（2021·江苏扬州市·中考真题）2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如图甲所示，R为气敏电阻，其材料一般为______（填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中______表，此过程中电路总功率______（填“变大”“变小”或“不变”）。 2．（2021深圳模拟）空气污染指数（API﹣﹣AirPollutionIndex的英文缩写）越高，空气污染越严重。如图甲是一个空气污染指数检测仪的原理图。R为气敏电阻，其电阻的倒数与API的关系如图乙所示，已知电源电压12V保持不变，R0＝5Ω，下列说法不正确的是（　　） A．当空气污染加重时，气敏电阻R的阻值将减小 B．当电压表的示数为4V时，气敏电阻R的阻值为10Ω C．当电压表的示数为4V时，2min内R0产生的热量是576J D．当电路中电流是1.2A时，空气污染指数是50 2．如图所示是某电子秤内部简化电路。R0是定值电阻，Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变。闭合开关，当Rx上压力增大时，随之减小的是（　　） A．通过Rx的电流 B．通过 R0的电流 C．Rx两端的电压 D．R0两端的电压 3. 如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　） A. 电流表的示数变大 B. 电压表的示数变小 C. 电压表与电流表的示数之比不变 D. 电压表与电流表的示数之比变大 4. 图甲为天然气泄漏检测电路原理图。电源电压恒定，R0为定值电阻，气敏传感器两端电压UQ随天然气浓度C变化的关系如图乙。则下列描述R0的功率P0､电路的总功率P随天然气浓度C变化的关系图线中，可能正确的是（ ） A. B. C. D. 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
