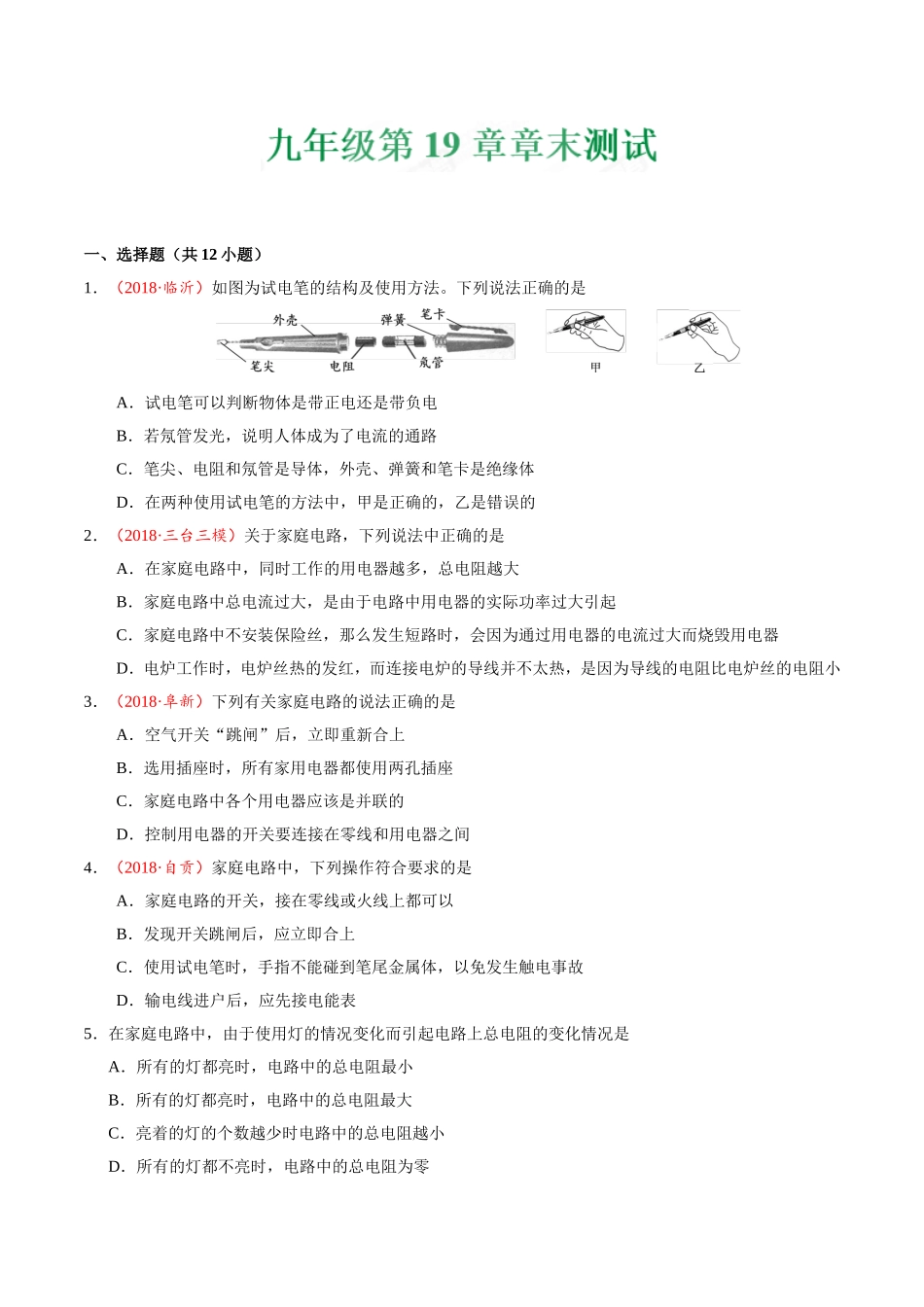

第19章 章末测试--九年级物理人教版.doc

一、选择题（共12小题） 1．（2018·临沂）如图为试电笔的结构及使用方法。下列说法正确的是 A．试电笔可以判断物体是带正电还是带负电 B．若氖管发光，说明人体成为了电流的通路 C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体 D．在两种使用试电笔的方法中，甲是正确的，乙是错误的 2．（2018·三台三模）关于家庭电路，下列说法中正确的是 A．在家庭电路中，同时工作的用电器越多，总电阻越大 B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起 C．家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器 D．电炉工作时，电炉丝热的发红，而连接电炉的导线并不太热，是因为导线的电阻比电炉丝的电阻小 3．（2018·阜新）下列有关家庭电路的说法正确的是 A．空气开关“跳闸”后，立即重新合上 B．选用插座时，所有家用电器都使用两孔插座 C．家庭电路中各个用电器应该是并联的 D．控制用电器的开关要连接在零线和用电器之间 4．（2018·自贡）家庭电路中，下列操作符合要求的是 A．家庭电路的开关，接在零线或火线上都可以 B．发现开关跳闸后，应立即合上 C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故 D．输电线进户后，应先接电能表 5．在家庭电路中，由于使用灯的情况变化而引起电路上总电阻的变化情况是 A．所有的灯都亮时，电路中的总电阻最小 B．所有的灯都亮时，电路中的总电阻最大 C．亮着的灯的个数越少时电路中的总电阻越小 D．所有的灯都不亮时，电路中的总电阻为零 6．（2018·连云港校级模拟）下列现象不会引起保险丝熔断的是 A．插座中的两个线头相碰 B．开关中的两个线头相碰 C．电路中同时增加几个大功率的用电器 D．灯头里的两个线头相碰 7．（2018·乐山）关于家庭用电及安全常识。下列说法正确的是 A．低于220 V的电压对人体是安全的 B．家庭电路中，各用电器都是串联在电路中的 C．控制用电器的开关应该接在该用电器和零线之间 D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施 8．（2018·荆门）我们日常生活中离不开电。下列有关安全用电的说法中正确的是 A．家庭电路的开关，接在零线或火线上都可以 B．放风筝时，应远离高压输电线 C．空气开关跳闸后，应立即合上 D．使用试电笔时，不接触笔尾金属体，会发生触电事故 9．下列关于生活用电的说法，正确的是 A．发现有人触电时，首先要将人拉开 B．同时工作的用电器越多，用电器两端的电压越小 C．更换灯泡时尽量等到停电时 D．当保险丝熔断后，可以用铜丝代替 10．如图所示的实例中，符合安全用电要求的是 A．远离高压带电体 B．用湿布擦带电的插座 C．通电导线接触高温物体 D．高压线下钓鱼 11．发现有人触电时，下列做法错误的是 A．立即去切断电源 B．立即用手直接拉触电的人 C．立即用戴绝缘胶手套的手去拉触电人 D．立即用干燥木棍把电线从触电的人身上挑开 12．（2018·长沙）“安全用电，珍惜生命”是每个公民应有的意识。下列关于家庭电路说法正确的是 A．家电路起火时，应先用水扑灭，然后再断开电路 B．空气开关跳闸，一定是家庭电路出现短路导致的 C．当有人触电时，漏电保护器会迅速切断电路 D．家中多个大功率用电器，应接在同一插线板上使用 二、填空作图题（共7小题） 13．（2018·哈尔滨）小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶外壳与____________相连，此时将台灯连接到图中两孔插座上，闭合开关后灯不亮，原因是_________________。之后，小明成功的排除了故障。 14．（2018·南雄期末）我国家庭电路的电压为_____V，家用电器都________（选填“并 联”或“串联”）在电路中，如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是_____________（说出一种即可）。 15．图为小娟家洗手间的部分电路，白炽灯L上标有“220 V 40 W”字样，L正常工作时电阻为_____Ω。该电路存在的安全隐患是________________________________________。小娟改进电路后，想到家人常忘记关灯，便把标有“220 V 60 W”的白炽灯L'与L串联接入A、B之间，则电路的总功率比原来________(填“大”或“小”)。 16．家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是_____联；开关和被控制的用电器是____联；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要_________。 17．测电笔：在使用测电笔时，手应接触金属体________，金属体________去接触被测导线，如氖管发光，则为________线；氖管不发光，则为________线。 18．（2018·扬州）按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路。 19．请将下面的家庭电路连接完整，要求电路符合家庭安全用电，且电灯能正常工作，插座能正常供电。 三、综合计算题（共2小题） 20．如图所示，是小刚家里部分电路的示意图。当闭合开关S后，发现电灯L不亮，检查空气开关没有跳闸。当小刚用测电笔分别测试F、E两点时测电笔的氖管都发光，但用测电笔分别测试A、B两点时测电笔的氖管都不发光；用测电笔分别测试电灯L接口的两根电线C点和D点；发现这两处都能使测电笔的氖管发光。 （1）你判定此电路故障应是_____。 A．火线和零线短路 B．电灯L短路 C．电线AB段某处断路 D．电线BC段某处断路 （2）小刚排除电路故障后，电灯L正常工作时，用测电笔分别测试电灯L接口的两根电线C点和D点时，能使测电笔发光的是_____点。 21．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。 如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1 100 W，电路中还有额定电流为10 A的熔断丝(俗称保险丝)。则： （1）只有用电器R接入电路时，通过熔断丝的电流为多少? （2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(上表所示电阻数据适用此人)，并分析为什么熔断丝不会断(即熔断丝不能救人命)。 3．C【解析】A、空气开关“跳闸”，说明电路中电流过大，应找出原因，处理故障后，才能重新合上，故A错误；B、选用插座时，金属外壳和大功率的家用电器应使用三孔插座，故B错误；C、家庭电路中各个用电器因为要能独立工作，互不影响，所以应该是并联的，故C正确；D、控制用电器的开关要连接在火线和用电器之间。这样开关断开时，火线与用电器断开，更安全，故D错误；故选C。 4．D【解析】A、当家庭电路的开关接在零线上时，即使开关断开，电灯或其他用电器仍带电，易发生触电事故，故A不符合要求；B、空气开关跳闸后，应检查故障，检查完后再合上开关，B不符合要求；C、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，不能辨别火线和零线；故C不符合要求；D、输电线进户后应先接电能表，因为电能表测量整个家庭电路消耗的电能；故D符合要求。故选D。 5．A【解析】所有电灯都开时，灯泡全部并联，并联总电阻最小，故A正确，B错误。亮灯的个数越少时相当于减小导体的横截面积，则电路中的总电阻变大，故C错误。所有的灯都不亮时，通过电路的电流为0，电路电阻的大小不变。故D错误。故选A。 6．B【解析】当短路或总功率过大时，家庭电路的电流过大，会使家庭电路中保险丝熔断。若插座中的两个线头相碰，是火线和零线直接连接，造成电源短路，会引起保险丝熔断，故A不符合题意；开关中的两个线头相碰，相当于开关闭合，电路中的用电器正常工作，不会造成电流过大，保险丝也不会熔断，故B符合题意；电路中同时增加几个大功率的用电器，会因为总功率过大，而引起电流过大，使引起保险丝熔断，故C不合题意；灯头里的两个线头相碰，会造成电源短路，而导致电流过大，引起保险丝熔断，故D不合题意，故选B。 9．B【解析】发现有人触电时，首先要使触电者尽快脱离电源，应该先切断电源或用干燥的木棍将电线挑开，不能直接用手拉开，否则施救者也会触电，故A错误；同时工作的用电器越多，用电器的总功率越大，由I=P/U知道，干路上的电流越大，再由U=IR知道，干路电线上的电压分担的越多，用电器两端的电压越小，故B正确；为防止发生触电事故，更换灯泡之前必须断开开关，停电时也得断开开关，故C错误；保险丝是用熔点低的材料制成的，电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，而铜的熔点高，不能及时熔断，所以当保险丝熔断后，不能用铜丝代替，故D错误，故选B。 10．A【解析】A．安全用电的基本原则是不接触低压带电体，不靠近高压带电体，所以A选项是正确的；B．水是导体，因此用湿布擦带电的插座是很危险的，故B错误；C．通电导线接触高温物体，导线的绝缘层很容易被烤化，失去绝缘性能，故C错误；D．在高压线下钓鱼，是很危险的，鱼线很容易缠绕在高压线上导致人触电，故D错误。 学@#科网 11．B【解析】A．发现有人触电时，首先立即切断电源，故A正确；B．如果立即用手直接拉触电的人，施救了的人也可能触电，故B错误；C．由于绝缘胶手套是不导电，所以戴绝缘胶手套的手可以去拉触电人，故C正确；D．立即用干燥木棍把电线从触电的人身上挑开，可以在第一时间，使触电的人脱离电源，方法正确。故B错误，符合题意。 14．220 并联 电路短路（用电器总功率过大） 【解析】我国家庭电路的电压为220 V，家用电器都并联在电路中。空气开关跳闸说明电路中电流过大，造成电流过大的原因可能是：（1）电路短路；（2）用电器总功率过大。 15．1 210 灯L直接接到火线上(或开关没有接到火线与灯L之间) 小 【解析】白炽灯L上标有“220 V 40 W”字样，L正常工作时电阻为，如图电路，开关没有控制火线，灯L直接与火线连通了，当更换灯泡时有触电的危险，所以不安全；两灯泡串联后，由串联电路的电阻特点可知，总电阻变大，根据可知，电压一定时，电阻变大，电功率会变小，即电路的总功率比原来小。 16．并 串 接地 【解析】家庭电路中的电冰箱、电视机、电灯等用电器因为独立工作，互不影响，所以连接方式是并联；开关和被控制的用电器必须串联才能起到控制作用，而如果并联，起不到控制作用，且会将电源短路；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要接地，当洗衣机漏电时，电流通过地线流入大地，从而保证人的安全。 17．笔尾 笔尖 火 零 【解析】测电笔可以用辨别火线和零线，使用时，手应接触笔尾金属体，笔尖的金属体接触被测导线，如氖管发光，则为火线；氖管不发光，则为零线。 18． 【解析】灯泡和开关的接法：开关要接在火线和灯之间，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。 学科#￥网 19．如图所示。 【解析】三孔插座的连接，左侧连线向上连接至零线，上端的连线向上延长，连接至地线，右侧经保险丝连接至火线；灯与开关的连接，灯泡的螺旋套连接至零线，开关左侧向上连接至火线。如图所示。 20．（1）D （2）CD 21．（1）5 A （2）I=0.025 A<10 A，所以熔断丝不会断。
