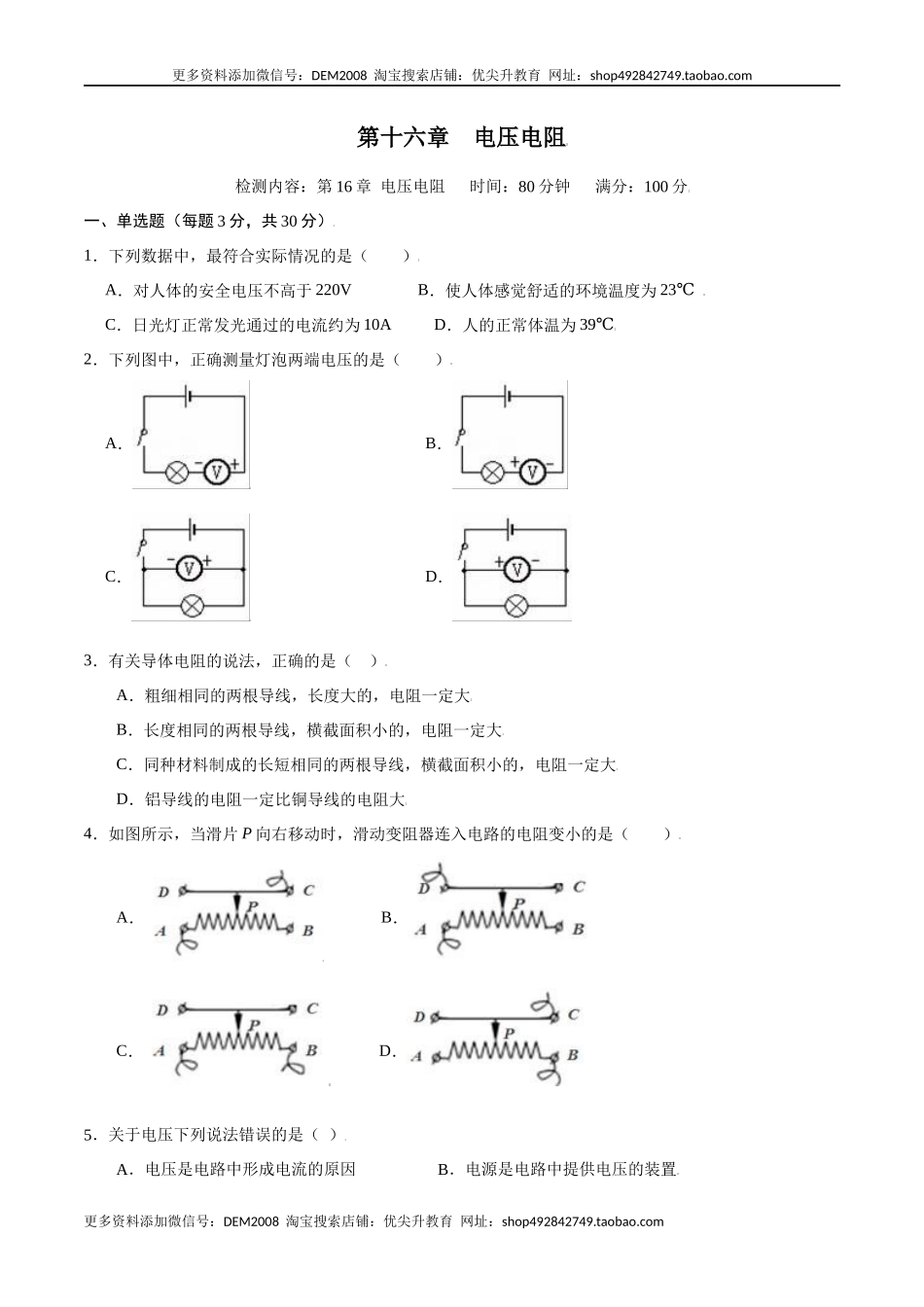

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十六章 电压电阻 检测内容：第16章 电压电阻 时间：80分钟 满分：100分 一、单选题（每题3分，共30分） 1．下列数据中，最符合实际情况的是（　　） A．对人体的安全电压不高于220V B．使人体感觉舒适的环境温度为23℃ C．日光灯正常发光通过的电流约为10A D．人的正常体温为39℃ 2．下列图中，正确测量灯泡两端电压的是（　　） A． B． C． D． 3．有关导体电阻的说法，正确的是（ ） A．粗细相同的两根导线，长度大的，电阻一定大 B．长度相同的两根导线，横截面积小的，电阻一定大 C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大 D．铝导线的电阻一定比铜导线的电阻大 4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（ ） A． B． C． D． 5．关于电压下列说法错误的是（ ） A．电压是电路中形成电流的原因 B．电源是电路中提供电压的装置 C．电路中有电流，则电路中一定有电压 D．电路中有电压则电路中一定有电流 6．下列可以用超导材料制成的是（　　） A．电炉丝 B．电动机的线圈 C．日光灯灯丝 D．电热水器发热体 7．如图所示的电路，电压表测量的电压是（　　） A．灯L1两端的电压 B．灯L2两端的电压 C．灯L1和L2的总电压 D．电源的电压 8．关于电流、电压和电阻，下列说法正确的是（　　） A. 通过导体的电流越小,导体的电阻越大 B. 导体两端的电压为0V时，导体的电阻为 C. 加在导体两端的电压,由通过导体的电流决定 D. 导体的电阻不由导体两端的电压和通过导体的电流决定 9．一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　） A. 对折 B. 长度拉伸为原来的2倍 C. 剪掉一半 D. 外表涂上绝缘材料 10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（　　） A．若①②为电流表，③为电压表，两灯都亮 B．若①②为电压表，③为电流表，两灯都亮 C．若①③为电压表，②为电流表，两灯串联都不亮 D．若①③为电流表，②为电压表，两灯并联都亮 二、填空题（每空1分，共20分） 11．一般照明电路的电压为　 　V，两节干电池串联起来组成的一个电池组，总电压为　 　V； 12．某些物质在很低的温度时，电阻就变成了0，叫做　 　；太阳能汽车的电池板是用　 　材料制成的（选填“导体”、“半导体”或“超导体”）。 13．如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动． 14．如图所示电路中有两个小灯，图中○内，分别是⊗及或，开关闭合时两灯均能发光，且两电表的示数均不为零。则甲是　 　，乙是　 　。 15．在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为 ______ V和 ______ V．电源电压 ______ V． 16．用电压表测电压时，让电压表与被测用电器 ______ 联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的 ______ 测量值． 17．如图所示电路,电源电压U不变,当开关S1、S2、S3都闭合时,电路处于______（选填“断路”、“短路”或“通路”）状态,若只闭合开关S2,小灯泡L1和L2是______联的,此时电流表A1和A2的示数分别为I1和I2,电压表的示数为U1,则I1______I2,U______U1（后两空选填“>”、“<”或“=”） 18．如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为 ______ V，电压表V1示数的变化范围是 ______ ． 19．如图所示的旋盘式变阻箱，显示的阻值为 ______ Ω，该电阻箱的电阻变化范围是 ______ Ω． 三、作图题(共9分) 20．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：灯L与滑动变阻器R并联，且当滑动变阻器的滑片向左移动时，电流表的示数变小． 21．如图所示，在方框内分别填入小灯泡和电流表的元件符合，使电路正常工作，并标出电流表的“+”“-”接线柱． 22．试在图○中填入表示电压表或电流表的字母“V”或“A”，同时在其两侧标上代表该表两个接线柱的“+”，“-”号． 四、实验探究题（共2小题，共17分） 23．（12分）在“探究串联电路电压的特点”活动中。 （1）如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡。 （2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是______（填出一种即可）。 （3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？______，理由是 。 （4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： ，改进方法是 。 UAB/V UBC/V UAC/V 2.4 1.4 3.8 24．（5分）学习了电学知识后，小明对影响电阻大小的某些因素进行了探究，他从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如下表。请回答下列问题： 编号 材料 长度/m 横截面积/mm2 a 镍铬合金丝 1.0 0.1 b 锰铜合金丝 1.0 0.1 c 镍铬合金丝 1.0 0.2 d 镍铬合金丝 0.5 0.1 （1）选用电阻丝a、b分别接入电路中，是为了探究电阻大小跟导体的______是否有关。 （2）要探究电阻大小跟导体的横截面积是否有关，应选用______电阻丝分别接入电路中。 （3）除了上述影响导体电阻大小的因素外，导体电阻还可能跟______和温度有关。 （4）该探究实验中应用的实验方法有______和______。（选填字母） A．等效替代法      B．转换法        C．放大法       D．控制变量法。 五、计算题（18分） 25．（9分）如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为2.4V，则V2的示数为多少？A2的示数为多少？ 26．（9分）如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求： （1）灯泡L1两端的电压． （2）灯泡L2两端的电压． 五、综合能力题(6分） 27．阅读短文，回答问题 压力传感器 压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器就是其中的一种，它能够将 被测量的压力信号转化成电压信号。电阻应变式压力传感器的原理如题（1）图所示，金属梁右端为固定端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片、应变片结构如题（2）图所示，它主要是由基底、金属电阻丝和引线等组成，电阻丝固定在基底上，当应变片被拉长时，金属电阻丝同时被拉长，电阻线的电阻变大。反之，当应变片被压缩时，金属电阻丝变短，电阻丝的电阻变小。 当自由端受到向下的压力F时，金属梁向下弯曲，上应变片被拉长，下应变片被压缩。如果上、下金 属电阻丝有大小不变的电流I通过时，上应变片引线间两端电压为U1，下应变片引线间两端电压为U2，传感器可以通过输出两个电压的差值U（U＝U1﹣U2）来反映压力F的大小。 请回答下列问题： （1）压力传感器是将力的大小转换成为　 　（选填“电流”或“电压”）的装置。 （2）压力F增大时，下应变片金属电阻丝电阻变　 　。 （3）当金属梁受力向下弯曲时，U1　 　，U2　 　。（选填“变大”、“变小”或“不变”） （4）当金属梁没有受到压力时，由于　 　，所以U1＝U2，U＝0． 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
