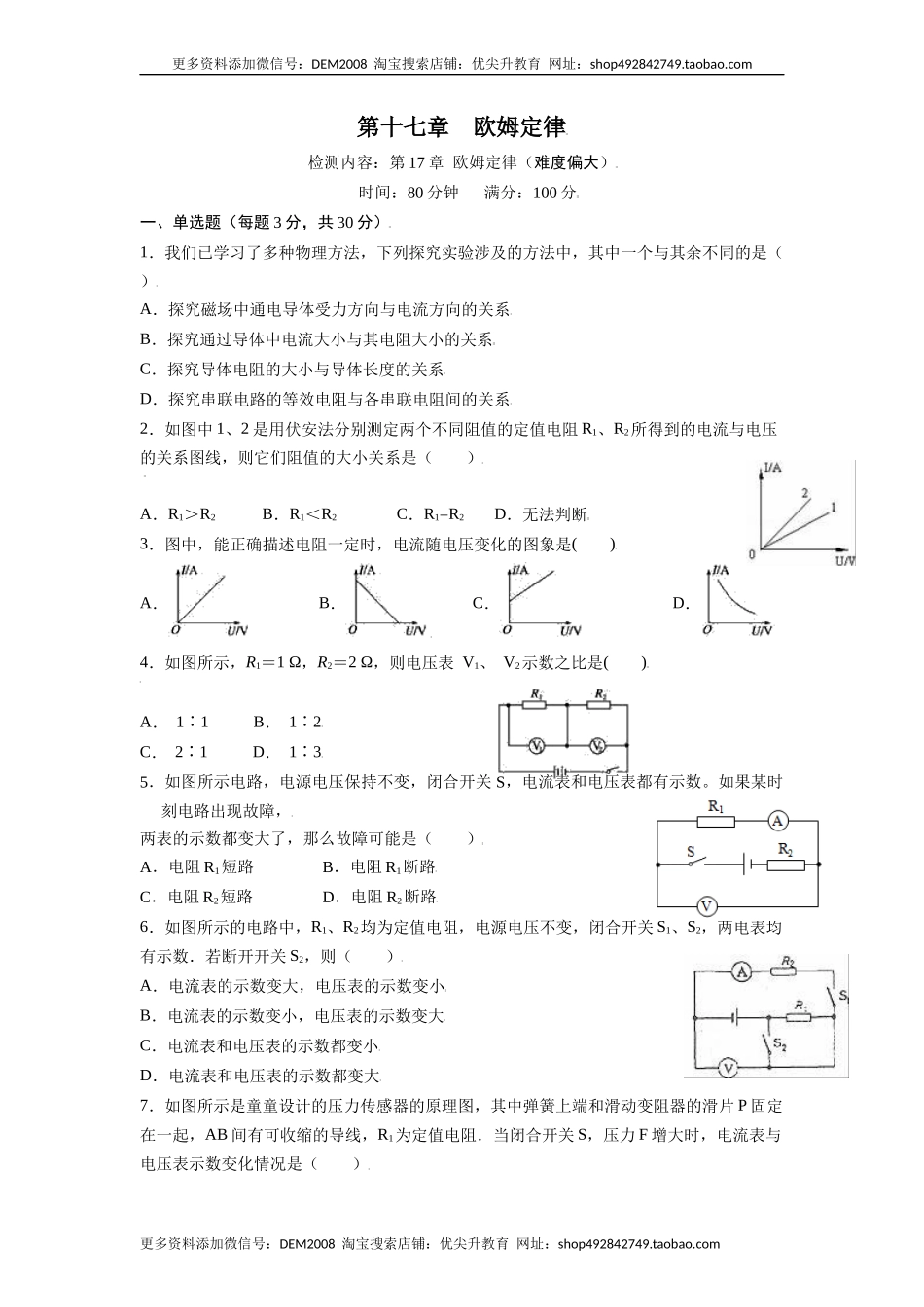

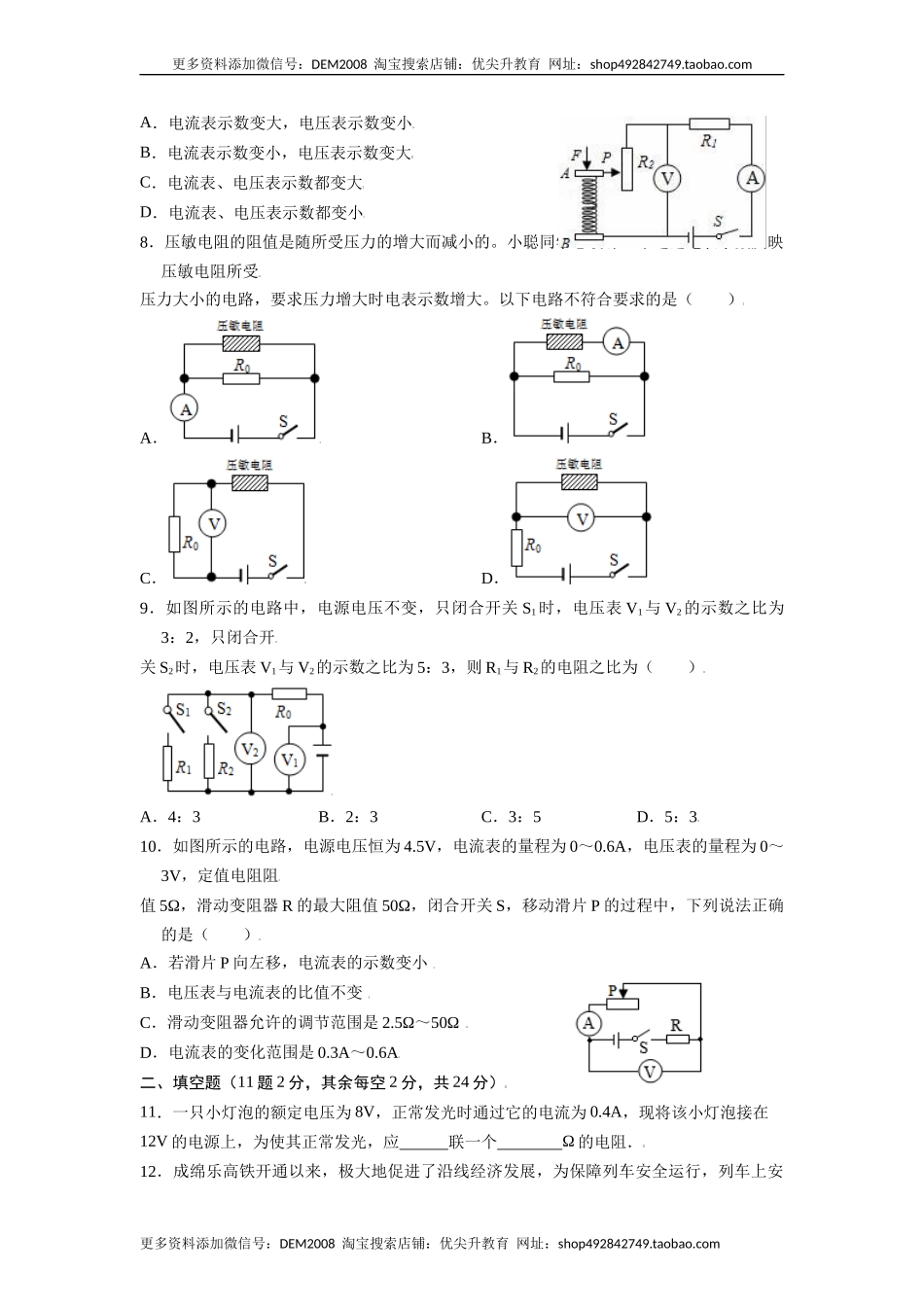

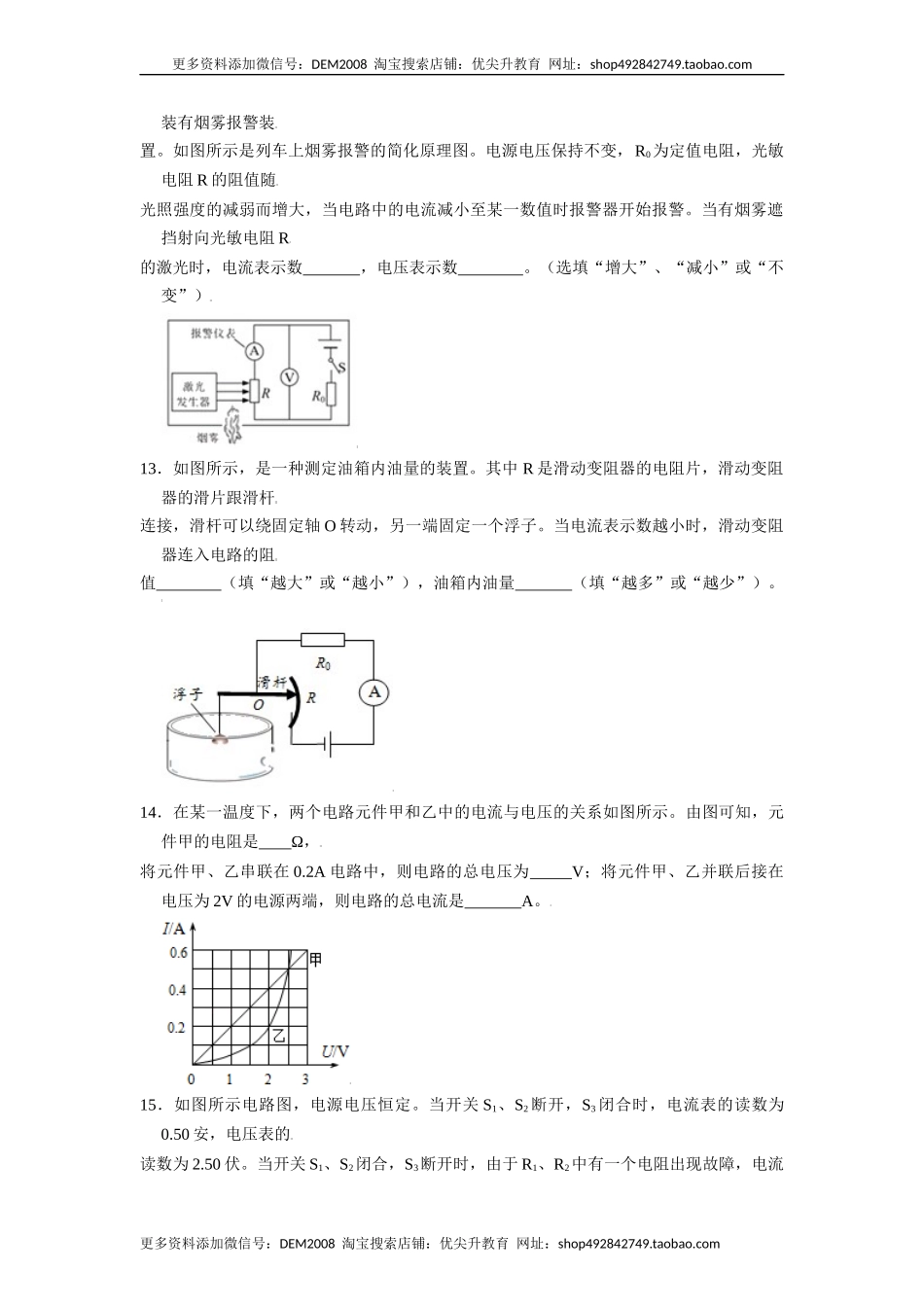

更多资料添加微信号:DEM2008 淘宝搜索店铺:优尖升教育 网址: 第十七章 欧姆定律 检测内容:第17章 欧姆定律(难度偏大) 时间:80分钟 满分:100分 一、单选题(每题3分,共30分) 1.我们已学习了多种物理方法,下列探究实验涉及的方法中,其中一个与其余不同的是(  ) A.探究磁场中通电导体受力方向与电流方向的关系 B.探究通过导体中电流大小与其电阻大小的关系 C.探究导体电阻的大小与导体长度的关系 D.探究串联电路的等效电阻与各串联电阻间的关系 2.如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线,则它们阻值的大小关系是(  ) A.R1>R2 B.R1<R2 C.R1=R2 D.无法判断 3.图中,能正确描述电阻一定时,电流随电压变化的图象是(  ) A.    B. C.      D. 4.如图所示,R1=1 Ω,R2=2 Ω,则电压表 V1、 V2示数之比是(  ) A. 1∶1 B. 1∶2 C. 2∶1 D. 1∶3 5.如图所示电路,电源电压保持不变,闭合开关S,电流表和电压表都有示数。如果某时刻电路出现故障, 两表的示数都变大了,那么故障可能是(  ) A.电阻R1短路 B.电阻R1断路 C.电阻R2短路 D.电阻R2断路 6.如图所示的电路中,R1、R2均为定值电阻,电源电压不变,闭合开关S1、S2,两电表均有示数.若断开开关S2,则(  ) A.电流表的示数变大,电压表的示数变小 B.电流表的示数变小,电压表的示数变大 C.电流表和电压表的示数都变小 D.电流表和电压表的示数都变大 7.如图所示是童童设计的压力传感器的原理图,其中弹簧上端和滑动变阻器的滑片P固定在一起,AB间有可收缩的导线,R1为定值电阻.当闭合开关S,压力F增大时,电流表与电压表示数变化情况是(  ) A.电流表示数变大,电压表示数变小 B.电流表示数变小,电压表示数变大 C.电流表、电压表示数都变大 D.电流表、电压表示数都变小 8.压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映压敏电阻所受 压力大小的电路,要求压力增大时电表示数增大。以下电路不符合要求的是(  ) A. B. C. D. 9.如图所示的电路中,电源电压不变,只闭合开关S1时,电压表V1与V2的示数之比为3:2,只闭合开 关S2时,电压表V1与V2的示数之比为5:3,则R1与R2的电阻之比为(  ) A.4:3 B.2:3 C.3:5 D.5:3 10.如图所示的电路,电源电压恒为4.5V,电流表的量程为0~0.6A,电压表的量程为0~3V,定值电阻阻 值5Ω,滑动变阻器R的最大阻值50Ω,闭合开关S,移动滑片P的过程中,下列说法正确的是(  ) A.若滑片P向左移,电流表的示数变小 B.电压表与电流表的比值不变 C.滑动变阻器允许的调节范围是2.5Ω~50Ω D.电流表的变化范围是0.3A~0.6A 二、填空题(11题2分,其余每空2分,共24分) 11.一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应   联一个   Ω的电阻. 12.成绵乐高铁开通以来,极大地促进了沿线经济发展,为保障列车安全运行,列车上安装有烟雾报警装 置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变,R0为定值电阻,光敏电阻R的阻值随 光照强度的减弱而增大,当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R 的激光时,电流表示数   ,电压表示数   。(选填“增大”、“减小”或“不变”) 13.如图所示,是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆 连接,滑杆可以绕固定轴O转动,另一端固定一个浮子。当电流表示数越小时,滑动变阻器连入电路的阻 值   (填“越大”或“越小”),油箱内油量   (填“越多”或“越少”)。 14.在某一温度下,两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知,元件甲的电阻是  Ω, 将元件甲、乙串联在0.2A电路中,则电路的总电压为   V;将元件甲、乙并联后接在电压为2V的电源两端,则电路的总电流是   A。 15.如图所示电路图,电源电压恒定。当开关S1、S2断开,S3闭合时,电流表的读数为0.50安,电压表的 读数为2.50伏。当开关S1、S2闭合,S3断开时,由于R1、R2中有一个电阻出现故障,电流表的读数为0.60 安,电压表的读数为3.00伏。则电源电压为   伏,电路中出现的故障是   。 16.如图所示,一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中,闭合开关S,当滑动变阻器的滑片P滑到最左端时,电流表的示数为O.3A;当滑动变阻器的滑片P滑到最右端时,电流表的示数为O.1A.则定值电阻R0=   Ω,电源的电压U=   V. 三、作图题(共7分) 17.(4分)在“探究通过定值电阻的电流与电压的关系”实验中: (1)如图所示,用笔画线代替导线,将实验电路连接完整(要求滑片左移时,滑动变阻器接入电路的阻值变小); (2)在虚线框中画出实验电路图. 18.(3分)东东在做“探究通过导体的电流与电阻的关系”的实验中,采用了如图甲所示的电路图. 请按照电路图,用笔画线表示导线,将图乙中的实物图连接完整. 四、实验题(共24分) 19.(9分)如图1所示,是王燕同学连接的测电阻Rx的电路. (1)电路中有一根导线连接错了,请你在接错的导线上打一个叉,并画出正确的连线. (2)在图2方框中根据改正后的电路画出电路图. (3)实验中测出了如表所示的数据,其中第3次测量时电流表的表盘如图3所示,请你读出电流值填在表格中.电阻测量值Rx=   Ω. 次数 第1次 第2次 第3次 电压(V) 2.5 3.0 3.5 电流(A) 1.3 1.5 20.(6分)小李同学在做“伏安法测电阻”的实验时,设计了图甲所示的电路图: (1)请按照电路图,用笔画线代替导线,将图乙中的实物图连接完整. (2)在开关闭合之前,滑动变阻器的滑片应置于______(选填“最左端”、“中间”或“最右端”). (3)若电流表、电压表示数分别如图丙a、b所示,则电流表的读数是________A,电压表的读数是______V,电阻R的阻值是________ Ω 21.(9分)小明想测量标有“2.5V”小灯泡的电阻,请解答下列问题: (1)请用笔画线代替导线,将图中的实物电路连接完整。(导线不能交叉) (2)连好电路后,闭合开关前,滑动变阻器的滑片应处于最   端。(选填“左”或“右”) (3)闭合开关后,发现电流表、电压表均有示数。但灯泡不亮,原因可能是   。 A.小灯泡断路 B.小灯泡短路 C.滑动变阻器断路 D.滑动变阻器接入电路的阻值过大 (4)调节滑动变阻器,测得实验数据如表所示: 实验次数 第1次 第2次 第3次 第4次 电压(V) 1.0 1.5 2.0 2.5 电流(A) 0.14 1.00 0.25 0.30 电阻(Ω) 在分析实验数据时,发现一个数据有明显的错误,这个数据是   ;若此错误是看错电表量程导致的,则该数据的正确值应是   。 (5)根据实验数据可知,小灯泡正常发光时的电阻是   Ω。 (6)实验完成后,分析数据发现,小灯泡电阻呈逐渐增大趋势,其原因可能是   。 五、计算题(共15分) 16.(7分)如图甲是某电子秤的原理示意图,R1为定值电阻,托盘下方的电阻R2为压敏电阻,其电阻大 小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为6V保持不变。 (1)当托盘为空时,R2电阻   Ω; (2)若托盘为空时,电流表示数为I1=0.01A,求定值电阻R1的阻值; (3)若放入某物体后,电流表示数为I2=0.02A,求该物体的质量大小。 19.(8分)如图所示电路,电源电压保持不变,R1=4 Ω,R2=6 Ω. (1)开关S1断开、S2闭合时,电流表示数为1.5 A,求电源电压; (2)开关S1、S2都断开时,求电流表的示数; (3)开关S1、S2都闭合时,电流表示数为2 A,求R3的阻值. 更多资料添加微信号:DEM2008 淘宝搜索店铺:优尖升教育 网址:
