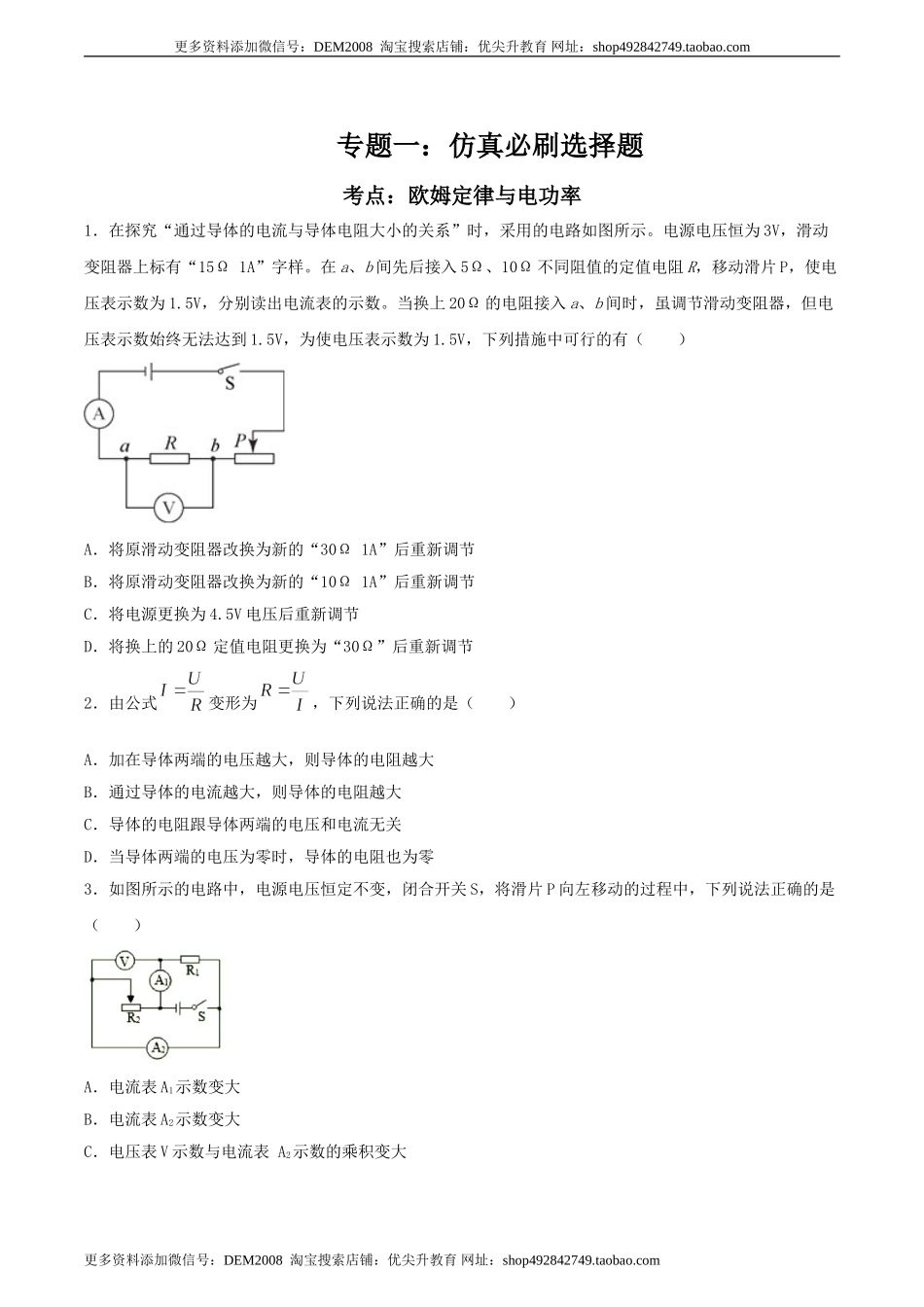

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 专题一：仿真必刷选择题 考点：欧姆定律与电功率 1．在探究“通过导体的电流与导体电阻大小的关系”时，采用的电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入5Ω、10Ω不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，分别读出电流表的示数。当换上20Ω的电阻接入a、b间时，虽调节滑动变阻器，但电压表示数始终无法达到1.5V，为使电压表示数为1.5V，下列措施中可行的有（　　） A．将原滑动变阻器改换为新的“30Ω 1A”后重新调节 B．将原滑动变阻器改换为新的“10Ω 1A”后重新调节 C．将电源更换为4.5V电压后重新调节 D．将换上的20Ω定值电阻更换为“30Ω”后重新调节 2．由公式变形为，下列说法正确的是（　　） A．加在导体两端的电压越大，则导体的电阻越大 B．通过导体的电流越大，则导体的电阻越大 C．导体的电阻跟导体两端的电压和电流无关 D．当导体两端的电压为零时，导体的电阻也为零 3．如图所示的电路中，电源电压恒定不变，闭合开关S，将滑片P向左移动的过程中，下列说法正确的是（　　） A．电流表A1示数变大 B．电流表A2示数变大 C．电压表V示数与电流表 A2示数的乘积变大 D．电压表V示数与电流表 A1示数的比值不变 4．在测量未知电阻阻值的实验时，小丽同学设计了如图所示的四个电路，其中电源电压不变且未知，是阻值已知的定值电阻。实验中在不拆改电路的情况下，不能测出未知电阻阻值的电路是（　　） A． B． C． D． 5．如图是电阻甲和乙的I﹣U图像，下列说法正确的是（　　） A．电阻乙为定值电阻 B．当电阻甲两端电压为2V时，R甲=0.4Ω C．当甲和乙串联，电路电流为0.2A时，电源电压为3V D．当甲和乙串联，两者电阻相同时，电源电压为2.5V 6．额定功率相等的白炽灯和电风扇，它们在正常工作状态下工作1小时，下列说法正确的是（　　） A．两种电器消耗的电能一样多，产生的热量也一样多 B．两种电器消耗的电能一样多，白炽灯产生的热量多 C．白炽灯耗的电能更多，电风扇产生的热量多 D．电风扇消耗的电能更多，白炽灯产生的热量多 7．袁袁同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列结论，你认为正确的是（　　） A．该电能表的基本电流为10A B．该电能表的转盘转25r消耗的电能是3.6×104J C．拍照片时，小明家已消耗的电能为9316kW·h D．拍照片时，小明家已消耗的电能为931.6J 8．将电阻R和灯泡L接在图甲的电路中，电源电压保持不变。图乙是各自的图象。闭合开关S，当电源电压为18V时，此时电路中的电流和小灯泡消耗的功率分别是（　　） A．0.5A 7W B．0.6A 9W C．0.5A 5W D．0.6A 3.6W 9．某同学利用如图所示电路，测量额定电压为2.5 V小灯泡的额定功率，下列说法错误的是 A．闭合开关前，滑片P应滑到B端 B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了 C．当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率 D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮 10．如图是探究“电流通过导体时产生的热跟什么因素”有关的实验装置，两个透明的容器中密封着等质量的空气。关于这一实验，下列说法正确的是（　　） A．该实验装置探究的是电流产生的热与电阻的关系 B．该装置用U形管中液体热胀冷缩来反应电阻放热的多少 C．若容器外电阻断路，则相同时间内，与没断比，左侧U形管中液面高度差小 D．若将左侧容器中电阻换成10Ω电阻后，可探究电流产生的热与电阻的关系 11．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ） A．L1短路 B．L2短路 C．L1断路 D．L2断路 12．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同．下列说法正确的是（　　） A．电流表A1与A2的示数之比为1：4 B．通过R0与R1的电流之比为4：1 C．R0与R1两端的电压之比为1：4 D．R0与R1的阻值之比为4：1 13．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（ ） A．电压表V1示数变大，V2示数变大，电流表A的示数变大 B．电压表V1示数不变，V2示数变大，电流表A的示数变小 C．电压表V1示数不变，V2示数变小，电流表A的示数变大 D．电压表V1示数变小，V2示数变大，电流表A的示数变小 14．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ） A．通过电阻R1的电流为0.5A B．电源电压为5V C．电阻R1的阻值为15Ω D．若断开开关S2，电流表A1示数变大 15．如图所示是电阻甲和乙的I－U图像，下列说法正确的是(　 　) A．电阻乙为定值电阻 B．当电阻甲两端电压为2 V时，R甲＝0.4 Ω C．如图2所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 Ω D．如图3所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A 16．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是(　　) A． B． C． D． 17．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中 A．电流表的示数最大为0.6A B．灯泡消耗的最小功率为0.12W C．电路消耗的最大电功率为2.7W D．滑动变阻器接入电路的最小电阻为4Ω． 18．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（ ） A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法 B．右侧电阻丝的阻值比左侧小 C．通过右侧电阻丝的电流比左侧小 D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系 19．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样．若不考虑温度对灯丝电阻的影响，下列说法中正确的是 A．两灯正常发光时，L1的电阻较大 B．两灯并联接入220V的电路，L1、L2消耗功率之比是2:5 C．两灯串联接入220V的电路，L1消耗的功率小于25W D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W 20．如图甲所示的电路中，电源电压为16 V恒定不变．R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断不正确的是( ) A．R0的阻值是10 Ω B．电路的最大总功率是25.6 W C．R0的最小功率是3.2 W D．滑动变阻器的最大阻值是70 Ω 21．将A、B两个灯泡，按如图、如图两种方式连接，已知RA＝4 Ω，RB＝6 Ω，电源电压相同，下列分析正确的是( ) A．如图1中A灯比B灯亮 B．如图2中A灯比B灯亮 C．如图1中A灯比如图2中A灯亮 D．如图1中的总功率比如图2中的总功率要大 22．如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（ ） A．电流表示数减小了0.1A B．电压表示数减小了0.5V C．定值电阻的电功率增大了0.2W D．电路总功率增大了1.5W 23．如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。以下说法错误的是 A．若酒精气体浓度越大，电压表和电流表示数都越大 B．定值电阻R1的阻值为20Ω C．酒精浓度为0时，电路消耗的总功率为0.6W D．若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W 24．如图所示是电阻甲和乙的I—U图象，下列说法正确的是（　　） A．电阻甲的阻值不变，大小为0.1Ω B．乙的电阻随着电压的增大而减小 C．若将甲、乙串联在9V的电源上，则乙的实际功率为2W D．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W 25．如图甲所示电路中，电源电压保持不变，闭合开关S后，滑片P在左右两端间滑动的过程中，小灯泡的I–U关系图象如图乙所示，则下列说法正确的是 A．电源电压为15V B．变阻器的最大阻值为10Ω C．电路总功率的变化范围为3～24W D．灯泡两端电压为4.5V时，灯泡的功率小于6.75W 26．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则 A．灯L2比L1亮 B．灯L1、L2实际电压之比为1∶2 C．若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了 D．若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1∶2 27．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U的电源两端工作相同的时间。则四个电路中电流做功大小关系正确的是（　　） A．W甲>W乙>W丙>W丁 B．W甲>W丙>W丁>W乙 C．W乙>W丙>W丁>W甲 D．W丙>W丁>W乙>W甲 28．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ） A．S2断开，S1接b，L1可以正常发光 B．S2断开，S1接a，L2实际功率为3W C．S2断开，S1接a，L2更亮 D．S2闭合，S1接b，L2更亮 29．如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示，则下列判断正确的是（ ） A．图线A是电阻R1的I﹣U关系图象 B．当电压表V1示数是10V时，R2接入电路中的阻值为20Ω C．电路消耗最大总功率为16.2W D．的阻值是30 30．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（　　） A．闭合开关，移动P能连续调光 B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W C．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全 D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 参考答案 1．A 当换上20Ω的电阻接入a、b间时，虽调节滑动变阻器，但电压表示数始终无法达到1.5V，可能是滑动变阻器最大阻值太小，因为滑动变阻器的电阻太小，滑动变阻器分压太小，使电阻R两端的电压过大造成的，或是由于控制的定值电阻两端的电压太小造成的；或是电源电压太大；或电阻R的阻值太大造成的；故可以将原滑动变阻器改换为新的“30Ω 1A”后重新调节或减小电源电压或换上比20Ω小的电阻，故BCD不符合题意，A符合题意。 2．C 因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，但可以用导体两端的电压与通过导体的电流的比值求出其大小，故 ABD错误，C正确。 3．D AD．由电路图知道 ，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电压表测电源两端的电压。因电源电压恒定不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A1的示数不变，则电压表V示数与电流表A1示数的比值不变，故A错误，D正确； B．将滑片P向左移动的过程中，接入电路中的电阻变大，由知道，通过R2的电流变小，即电流表A2的示数变小，故B错误； C．则电压表V示数与电流表A2示数的乘积变小，故C错误。 4．D A．由电路图可知，开关闭合、断开时，电路为的简单电路，电流表测电路中的电流，由知道，电源的电压 当开关、闭合时，和并联，电流表测干路电流，由并联电路中各支路独立工作、互不影响可知通过的电流不变，由并联电路中干路电流等于各支路电流之和知道，通过的电流 由并联电路中各支路两端电压相等知道 故A可行，不符合题意； B．由电路图可知，开关、闭合时，电路为的简单电路，电流表测电路中的电流，由可得，电源的电压；当开关断开、闭合时，和串联，电流表测电路中的电流，此时电路的总电阻，根据串联电路中总电阻等于各分电阻之和知道 故B可行，不符合题意； C．由电路图可知，开关、、均闭合时，电路为的简单电路，电压表测电源两端的电压；当开关、闭合，断开时，和串联，电压表测两端的电压，由串联电路中总电压等于各分电压之和可得，两端的电压，因串联电路中各处的电流相等，所以电路中的电流 则 故C可行，不符合题意； D．由电路图知道，闭合开关、接1时，假设电压表能正常使用，则和串联，电压表测两端电压；当接2时，电流会从电压表负接线柱流入，造成电压表指针向左偏转，无法测出两端的电压，所以不能测出未知电阻的阻值，故D不可行，符合题意。 5．C A．由图像可知，乙对应的电流与电压不成正比，根据欧姆定律可知乙电阻的阻值变化，故A错误； B．由图像可知，当甲两端电压为2V时，通过的电流为0.4A，此时的电阻为 故B错误； C．甲和乙串联，通过两电阻的电流相等，当电路电流为0.2A时，由图像可知 根据串联电路的总电压等于各分电压之和可知，电源的电压 故C正确； D．甲和乙串联，由于串联电路中电流处处相等，根据U=IR可知：两者电阻相同时，甲和乙电阻两端的电压相等，由图像可知：当甲和乙电阻两端的电压为3V，通过甲和乙电阻的电流相等，则电源电压 故D错误。 6．B 额定功率相同的白炽灯和电风扇正常工作相同的时间，由W=Pt可知，它们消耗的电能一样多，但它们产生的热量不相同，白炽灯工作时将电能转化为较多的内能，电风扇工作时主要将电能转化为机械能，因此，白炽灯产生的热量较多，故ACD错误，B正确。 故选B。 7．B A．该电能表标定电流为5A，短时间允许通过的最大电流为10A，故A错误； B．由表可知，该电能表每转2500转，消耗的电能为1kw·h，即。当转盘转25转时消耗的电能为 故B正确； C．电能表最后一位为小数，电能表读数的单位为kw·h，故拍照时小明家已消耗的电能为931.6kw·h，所以CD错误。 8．D 因为灯丝电阻与温度有关，故灯泡的I-U图像不是直线，而定值电阻R的I-U图像为直线。灯泡和定值电阻串联，电流相等，由乙图可知当通过二者的电流是0.6A时，灯泡两端电压是6V，定值电阻两端电压是12V，由串联分压可知二者的总电压正好和所提供的电源电压相同，即电源电压为18V时，此时电路中的电流是0.6A。 此时小灯泡消耗的功率是 故D项符合题意。 9．B A. 闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确； B. 闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误； C. 小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故C正确． D. 当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，故D正确. 10．C A．根据控制变量法可知，探究电流产生的热量与电阻关系时，需要控制电流、通电时间相同，电阻不同，而图中的两个电阻都是相同的，故无法完成探究，故A错误。 B．电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U形管中液面高度差的变化来反映，不是利用液体的热胀冷缩，故B错误。 C．容器外电阻发生断路前，左侧的电阻为5Ω，右侧的总电阻为2.5Ω，则电路的总电阻为7.5Ω；容器外电阻发生断路后，电路中只有两个电阻串联，则总电阻为10Ω；容器外电阻发生断路后，整个电路的总电阻增大了，根据欧姆定律可知，电路中的总电流减小了，在电阻、通电时间不变时，电流减小，则产生的热量变少，所以左侧U形管中液面高度差变小，故C正确。 D．探究电流产生的热量与电阻关系时，需要控制电流、通电时间相同，电阻不同，若将左侧容器中电阻换成10Ω电阻后，根据并联电路电流的特点可知，此时通过两个电阻的电流是不同的，不能探究电流产生的热与电阻的关系，故D错误。 11．D 如图电路，两灯泡并联，电压表测电压，电流表A测量L2的电流． A．若L1短路，则L2、电源都同时被短路，两灯都不发光，故A不符合题意； B．若L2短路，则L1、电源都同时被短路，两灯都不发光，故B不符合题意； C．若L1断路，则L2发光，但电流表、电压表都会有示数，故C不符合题意． D．若L2断路，只有L1发光，此时电流表无示数，但电压表有示数，故D符合题意； 12．D A. 如图电路，两电阻并联，电流表A1测量R0的电流，电流表A2测量干路电流． 因为干路电流一定大于支路电流，且电流表的两个量程为5倍的关系，所以两电流表指针所指位置相同时，干路电流为R0电流的5倍，即电流表A1与A2的示数之比为1：5，故A错误； B. 得：，则 即通过R0与R1的电流之比为1：4，故B错误； C. 两电阻并联，电压相等，故C错误； D. R0与R1的阻值之比为： ，故D正确； 13．D 如图，两电阻是串联的，当滑动变阻器滑片自a向b移动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据可知，电流变小，即电流表A的示数变小；电压表V1与R1并联，其电阻不变，电流变小时，根据可知，R1两端的电压变小，即电压表V1的示数变小；电压表V2与R2并联，滑片在a端时，接入电路的电阻为零，电压表V2的示数也为零，当滑片向右移动时，电阻变大，根据知，电压表V2的示数也开始变大。 14．C 解答：由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流：，故A错误；又因为并联电路中各支路两端的电压相等，故根据欧姆定律可得，电源的电压： ，故B错误；电阻R1的阻值： ，故C正确．若断开开关S2，电流表A1只测量R2的电流，电流表A1示数变小，故D错误． 15．C A．由图象可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A不正确； B．由图象可知，当甲两端电压为2V时，通过的电流为0.4A，根据欧姆定律可得: ， 故B不正确； C．如图2所示，甲和乙串联，通过两电阻的电流相等，当电路电流为0.2A时，由图象可知， U甲=1V，U乙=2V， 根据串联电路的总电压等于各分电压之和可知，电源的电压: U=U甲+U乙=1V+2V=3V， 根据欧姆定律可得: ， 故C正确； D．如图3所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图象可知， I甲=0.4A，I乙=0.2A， 根据并联电路中干路电流等于各支路电流之和可知，干路电流: I=I甲+I乙=0.4A+0．2A=0.6A， 16．D A．由电路图可知，压敏电阻与定值电阻R0并联，电流表测干路电流．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，根据可知，电源电压一定，干路电流增大，电流表示数增大，故A符合要求． B．压敏电阻与定值电阻R0并联，电流表测通过压敏电阻的电流．当压力增大时，压敏电阻阻值减小，根据可知，电流变大，即电流表示数增大，故B符合要求． C．压敏电阻与定值电阻R0串联，电压表测R0两端的电压．当压力增大时，压敏电阻阻值减小，根据串联分压原理，压敏电阻两端电压减小，所以定值电阻两端的电压增大，电压表示数增大，故C符合要求． D．压敏电阻与定值电阻R0串联，电压表测压敏电阻两端的电压．当压力增大时，压敏电阻阻值减小，根据串联分压原理，压敏电阻两端电压减小，电压表示数减小，故D不符合要求． 17．D A．由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是： IL =PL/UL=1.25W2.5V=0.5A， 即电路的最大电流是0.5A，故A错误； C．因为串联电路中各处的电流相等，当电路中的最大电流I大 =0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是： P大=UI大=4.5V×0.5A=2.25W， 故C错误； D．由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是： RL =UL/IL=2.5V/0.5A=5Ω， R总=（U-UL）/I大=（4.5V-2.5V）/0.5A=4Ω， 故D正确； B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流： I小=U/（RL+R大）=4.5V/（5Ω+20Ω）=0.18A， 则灯泡消耗的最小功率： PL小 =I小2 RL =（0.18A）2 ×5Ω=0.162W， 18．D 解答：A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法；故A不正确； BCD、由图可以看出，两个电阻丝是串联在一起的，所以电流是相等的，故C错误，右侧玻璃管中液面比左侧高，说明右侧产生的热量较多，根据焦耳定律可知，在电流强度和通电时间相同时，电阻越大，导体产生的热量越多．所以右侧电阻丝的阻值比左侧大，故B错误；该装置是用于探究电流通过导体产生的热量多少与电阻大小的关系的，故D正确． 故选D 19．C A．由灯的铭牌,根据R=，求出两灯的电阻：R1==484Ω,R2==1210Ω 可见R1R2，故A错误； B．并接在220V电源上,因为P=P额,实际功率：P1=100W,P2=40W, L1、L2消耗功率之比是: 100W : 40W=5:2，故B错误； C．串联接在220V的电源上,电路中的电流I= =0.13A, L1消耗的功率P1=I2R1=(0.13A)2484Ω8.2W25W,故C正确； D． 两灯串联接入220V的电路，两灯泡消耗总
