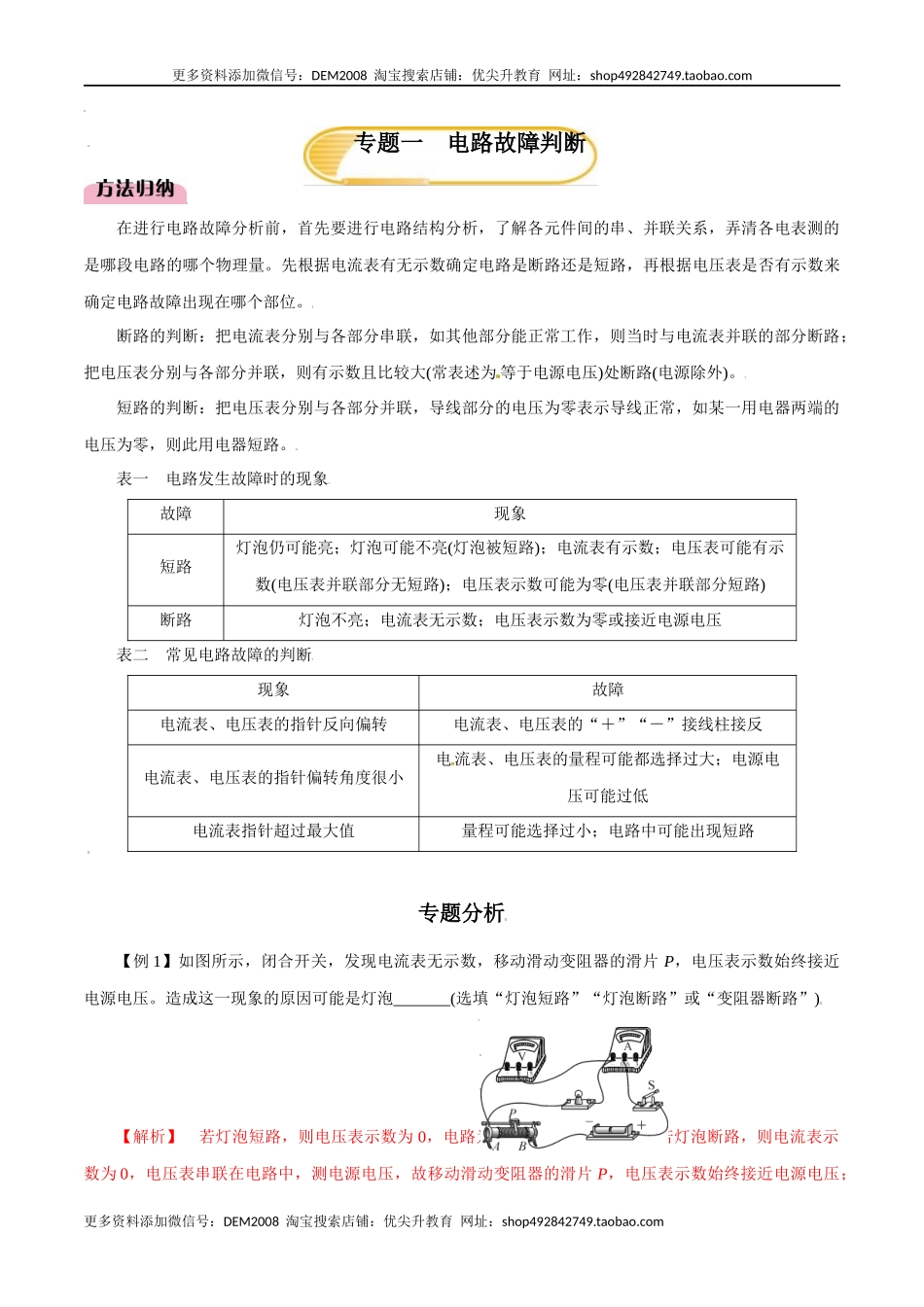

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 专题一 电路故障判断 在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的是哪段电路的哪个物理量。先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来确定电路故障出现在哪个部位。 断路的判断：把电流表分别与各部分串联，如其他部分能正常工作，则当时与电流表并联的部分断路；把电压表分别与各部分并联，则有示数且比较大(常表述为等于电源电压)处断路(电源除外)。 短路的判断：把电压表分别与各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。 表一　电路发生故障时的现象 故障 现象 短路 灯泡仍可能亮；灯泡可能不亮(灯泡被短路)；电流表有示数；电压表可能有示数(电压表并联部分无短路)；电压表示数可能为零(电压表并联部分短路) 断路 灯泡不亮；电流表无示数；电压表示数为零或接近电源电压 表二　常见电路故障的判断 现象 故障 电流表、电压表的指针反向偏转 电流表、电压表的“＋”“－”接线柱接反 电流表、电压表的指针偏转角度很小 电流表、电压表的量程可能都选择过大；电源电压可能过低 电流表指针超过最大值 量程可能选择过小；电路中可能出现短路 专题分析 【例1】如图所示，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。造成这一现象的原因可能是灯泡 (选填“灯泡短路”“灯泡断路”或“变阻器断路”) 【解析】　若灯泡短路，则电压表示数为0，电路为通路，电流表有示数；若灯泡断路，则电流表示数为0，电压表串联在电路中，测电源电压，故移动滑动变阻器的滑片P，电压表示数始终接近电源电压；若变阻器断路，整个电路断路，则两表都没有示数。 【答案】断路 【例2】如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表示数仍明显偏转，造成此现象的原因可能是（ ） A．甲灯泡短路　　　　B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路 【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量电源电压。甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表示数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙灯泡正常，由此可得出故障原因。 【答案】C 专题训练 1．（2021·山东泰安市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻或有一处发生故障，其他元件仍保持完好。下列说法正确的是（ ） A．一定是短路 B．一定是短路 C．可能是断路 D．可能是断路 【解答】由图可知，电阻和串联在电路中，电压表测量电阻的电压，电路中有一个电表的示数突然变大，若电流表示数增大，说明电路中电阻变小，所以可能是短路或短路，若短路，电路中只有，电阻两端电压也变大，即电压表示数也变大，不符合题意，若短路，电流表示数变大，电压表也被短路，示数变小，符合题意；若断路，此时整个电路处于断路状态，电流表和电压表示数都变小，不符合题意，若断路，此时电压表串联在电路中，电压表示数接近电源电压，示数变大，电流表示数变小，故符合题意，综上可知，电路的故障可能是短路或断路。 故选D。 2．（2021·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　） A．L1断路 B．L1短路 C．L2断路 D．L2短路 【解答】图中两灯泡串联，闭合开关S后，发现两灯泡均不亮，电流表示数为零，说明电路中有断路故障；电压表测L2两端电压，其示数等于电源电压，说明电压表能连接到电源两端，则断路的位置出现在与电压表并联的部分电路，即L2断路。 故选C。 3．（2021·安徽中考真题）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　） A．R1短路 B．R2短路 C．R1断路 D．R2断路 【解答】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。 A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确； B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误； C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误； D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。 故选A。 4．（2021·山东枣庄市·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　） 测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路 【解答】当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。 故选B。 5．（2021·黑龙江中考真题）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是 A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路 【解答】 A．当电阻R断路时，电流表示数为零，而电压表示数等于电源电压，所以A错，不符合题意； B．当电阻R短路时，电流表示数不为零，电压表示数为零，所以B错，不符合题意； C．当灯L断路时，电路处于断路状态，所以两个电表的示数都为零，所以C正确，符合题意； D．当灯L短路时，两电表示数均不为零，所以D错，不符合题意． 6．如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是（） A. 如果是灯断路，则电压表示数变大                      B. 如果是灯短路，则电流表示数变大 C. 如果是电阻断路，则电压表示数为零                  D. 可能是电阻R断路，则电流表示数变大 【解答】 A、若灯L断路，整个电路断路，两表示数都减小为零．不符合题意； B、若灯L短路，电路电阻减小电流增大，电流表示数增大；电压表测量电源电压示数增大．不符合题意； C、若电阻R短路，灯泡发光，电路电阻减小电流增大，电流表示数增大；电压表相当于与导线并联示数减小为零．不符合题意； D、若电阻R断路，灯泡断路不发光，电流表断路示数减小为零；电压表测量电源电压示数增大．符合题意． 故选D． 7．在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转．移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（   ） A. 变阻器R1短路                   B. 电阻R2短路                     C. 变阻器R1断路                   D. 电阻R2断路 【解答】 解：A、如果变阻器R1短路，电路中有电流，即电流表有示数；电压表测量电源电压，但移动滑片时，电压表和电流表的示数均不变，故A不符合题意； B、电阻R2短路时，电压表是为零，电流表有示数；当移动滑片时，电路中的电阻发生改变，故电流表示数发生变化，电压表示数仍为零，故B符合题意； C、变阻器R1断路时，电压表和电流表均无示数，故C不符合题意； D、电阻R2断路时，电流表示数为零，电压表测量电源电压，当移动滑片时，电流表仍然为零，电压表仍测量电源电压，故D不符合题意． 故选B． 8．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（   ） A. 若灯L′亮，则灯L一定断路                                   B. 若灯L′亮，则灯L一定短路 C. 若灯L′不亮，则电阻R一定断路                           D. 若灯L′不亮，则电阻R一定短路 【解答】 解：若灯L′亮，说明其它电路是通的，则电阻R肯定完好，故障只能在灯L上，灯L可能是短路或断路，A、B不符合题意； 若灯L′不亮，说明电路不通，则故障在电阻R上，考虑到小灯L原先不亮，则故障只能是电阻R断路；C符合题意，D不符合题意。 故答案为：C。 9．如图所示电路，当开关S闭合，灯L1、L2均发光，电流表、电压表均有示数。过一会儿，两灯突然熄灭，电流表示数为零，电压表示数变大，可能发生的故障是（   ） A. L1断路                              B. 电流表断路                              C. L2断路                              D. L2短路 【解答】 A． 如果灯泡L1断路，整个电路断路，电流表、电压表示数都为零，A不符合题意； B． 如果电流表断路，整个电路断路，则电压表无示数，B不符合题意； C．如果灯泡L2断路，电压表测量电源电压示数增大，电流表示数为零，C符合题意； D． 如果灯泡L1短路，则电流表有示数，D不符合题意。 故答案为：C。 10．小强同学在探究串联电路电流规律的实验中，按如图连接好了电 路，闭合开关 S 后，观察实验，两灯均不发光．为检测出电路故障， 他做了以下操作：将一完好的灯泡接到 a、b 两点，观察电流表仍无 示数，灯泡不发光；将完好灯泡接到 b、c 两点，观察电流表有示数， 灯泡发光暗淡；将灯泡接到 a、c 两点，观察电流表有示数，灯泡发光 强烈；则电路故障可能是（   ） A. 灯 L1 断路                       B. 灯 L2 断路                       C. 灯 L2 短路                       D. 电流表烧坏了 【解答】闭合开关 S 后，观察实验，两灯均不发光，说明电路故障为断路。将一完好的灯泡接到 a、b 两点，观察电流表仍无 示数，灯泡不发光，说明与完好灯泡并联部分之外的电路发生了断路；将灯泡接到 a、c 两点，观察电流表有示数，灯泡发光 强烈，说明与完好灯泡并联部分之外的电路是通路。由以上分析得：灯 L1 断路， 故答案为：A。 11．在下图所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数．过一会儿，发现小灯泡不发光，电压表示数为0，已知电路只有一处故障， 则下列判断正确的是 （   ） A. 电压表短路                    B. 小灯泡灯丝断路                    C. 电阻R 断路                    D. 电流表短路 【解答】 A．电压表短路，则灯泡会亮，电压表示数为零，A不符合题意； B．小灯泡灯丝断路，则电压表无法与电源负极相连，小灯泡不发光，电压表示数为0，B符合题意． C．电阻R断路，则电压表正负接线柱与电源正负极相连，因此电压表示数等于电源电压，并且灯泡不亮，C不符合题意； D．电流表在电路中相当于导线，因此电流表短路不影响灯泡的工作和电压表的示数，D不符合题意； 故答案为：B 12．（2021·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻 R1或R2上。请写出两电表的变化情况及其对应的故障。______、______ 。 【答案】电压表示数不变，电流表示数变大：R1短路 电流表示数变大，电压表示数变小：R2短路 【解答】 [1][2]若电路故障为R1断路，则不管开关S断开还是闭合，两表的示数都为零不会改变，所以故障不可能是R1断路；若电路故障为R2断路，则电流表示数为零，电压表通过R1连接在电源两端测电源电压，开关S闭合后电路状态没有发生变化，电压表和电流表示数都不变，所以故障不可能是 R2断路； 若电路故障为R1短路，开关S闭合前电路不通，电路中没有电流，电压表测电源电压，当开关S闭合后，电路接通，电流表示数变大，但电压表仍然测电源电压示数不变，符合题意；若电路故障为R2短路，开关闭合前电路断路，电路中没有电流，电压表通过R1测电源电压，当开关S闭合后，电路接通，电流表示数变大，电压表被短路示数变小为零，符合题意。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
