专题18.3 测量小灯泡的电功率-九年级物理人教版 专题 18.3 测量 灯泡 电功率 九年级 物理 人教版

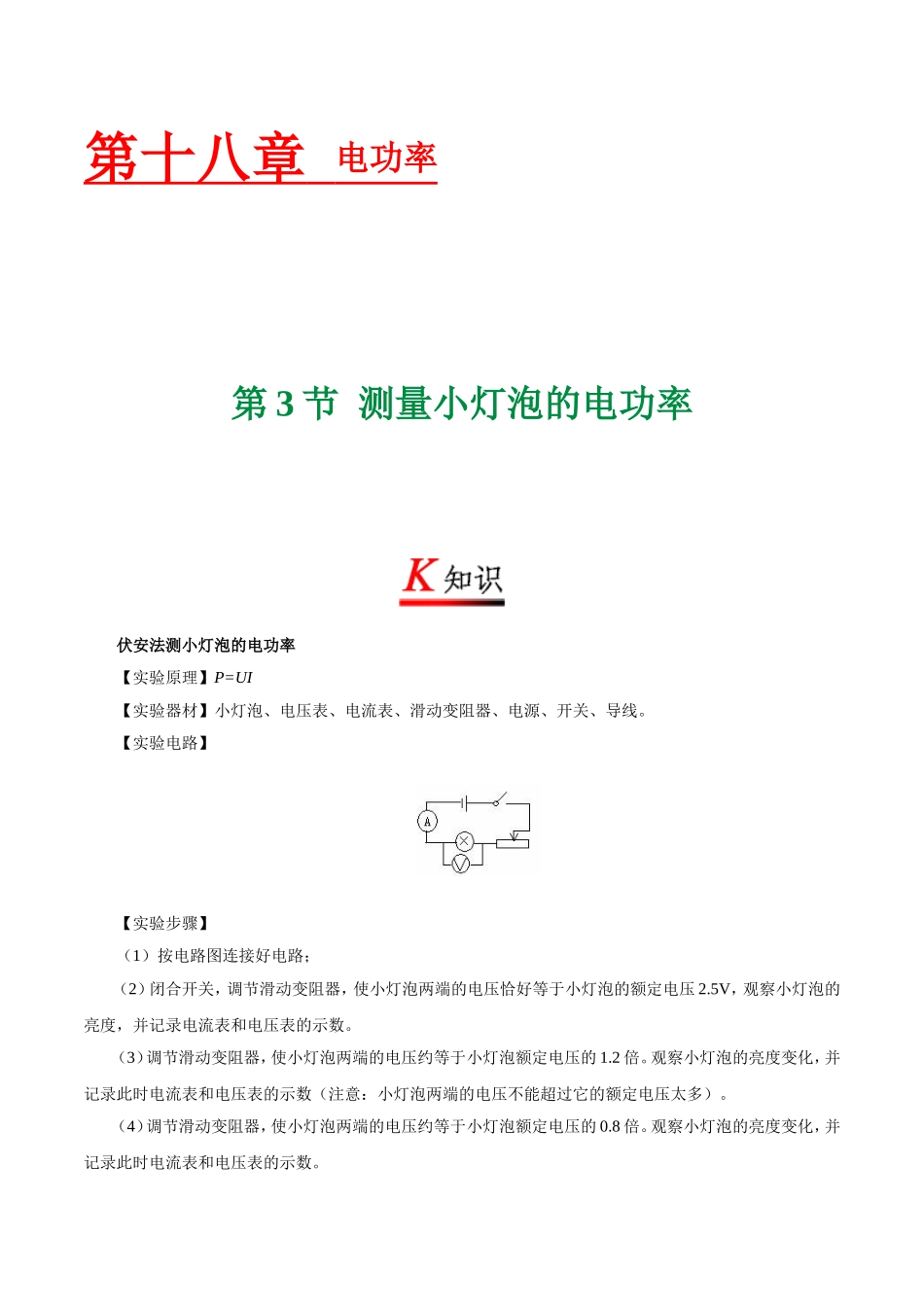

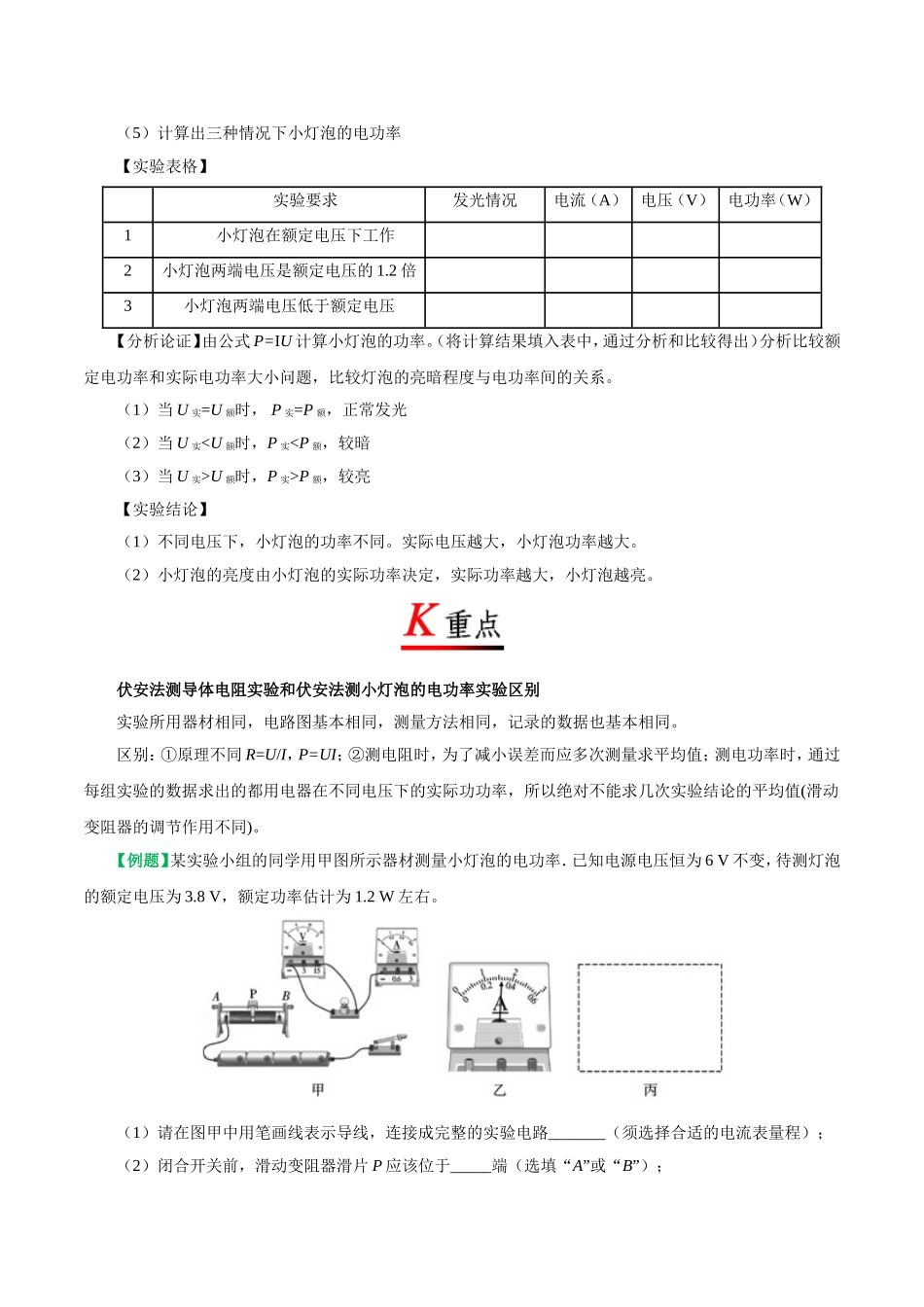

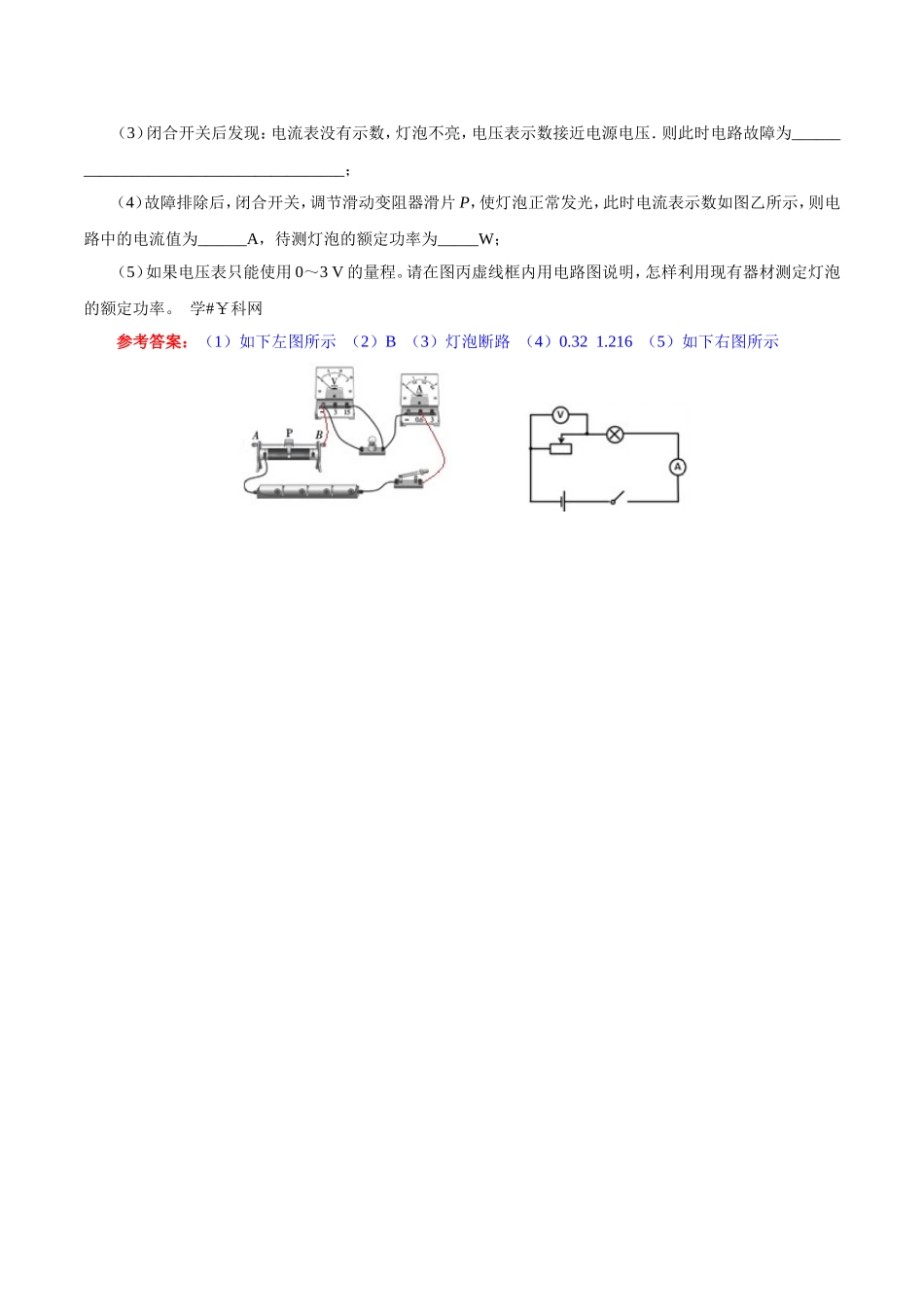

第十八章 电功率 第3节 测量小灯泡的电功率 伏安法测小灯泡的电功率 【实验原理】P=UI 【实验器材】小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。 【实验电路】 【实验步骤】 (1)按电路图连接好电路; (2)闭合开关,调节滑动变阻器,使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V,观察小灯泡的亮度,并记录电流表和电压表的示数。 (3)调节滑动变阻器,使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。观察小灯泡的亮度变化,并记录此时电流表和电压表的示数(注意:小灯泡两端的电压不能超过它的额定电压太多)。 (4)调节滑动变阻器,使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。观察小灯泡的亮度变化,并记录此时电流表和电压表的示数。 (5)计算出三种情况下小灯泡的电功率 【实验表格】 实验要求 发光情况 电流(A) 电压(V) 电功率(W) 1 小灯泡在额定电压下工作 2 小灯泡两端电压是额定电压的1.2倍 3 小灯泡两端电压低于额定电压 【分析论证】由公式P=IU计算小灯泡的功率。(将计算结果填入表中,通过分析和比较得出)分析比较额定电功率和实际电功率大小问题,比较灯泡的亮暗程度与电功率间的关系。 (1)当U实=U额时, P实=P额,正常发光 (2)当U实<U额时,P实<P额,较暗 (3)当U实>U额时,P实>P额,较亮 【实验结论】 (1)不同电压下,小灯泡的功率不同。实际电压越大,小灯泡功率越大。 (2)小灯泡的亮度由小灯泡的实际功率决定,实际功率越大,小灯泡越亮。 伏安法测导体电阻实验和伏安法测小灯泡的电功率实验区别 实验所用器材相同,电路图基本相同,测量方法相同,记录的数据也基本相同。 区别:①原理不同R=U/I,P=UI;②测电阻时,为了减小误差而应多次测量求平均值;测电功率时,通过每组实验的数据求出的都用电器在不同电压下的实际功功率,所以绝对不能求几次实验结论的平均值(滑动变阻器的调节作用不同)。 【例题】某实验小组的同学用甲图所示器材测量小灯泡的电功率.已知电源电压恒为6 V不变,待测灯泡的额定电压为3.8 V,额定功率估计为1.2 W左右。 (1)请在图甲中用笔画线表示导线,连接成完整的实验电路_______(须选择合适的电流表量程); (2)闭合开关前,滑动变阻器滑片P应该位于_____端(选填“A”或“B”); (3)闭合开关后发现:电流表没有示数,灯泡不亮,电压表示数接近电源电压.则此时电路故障为______________________________________; (4)故障排除后,闭合开关,调节滑动变阻器滑片P,使灯泡正常发光,此时电流表示数如图乙所示,则电路中的电流值为______A,待测灯泡的额定功率为_____W; (5)如果电压表只能使用0~3 V的量程。请在图丙虚线框内用电路图说明,怎样利用现有器材测定灯泡的额定功率。 学#¥科网 参考答案:(1)如下左图所示 (2)B (3)灯泡断路 (4)0.32 1.216 (5)如下右图所示 1.(2018·榆林模拟)小明同学在测定额定电压为3.8 V的小灯泡的额定功率时,发现电压表“0~15 V”量程坏了,而“0~3 V”量程完好,实验所用其他器材完好,所用的电源电压恒为6 V,在不更换实验器材的情况下,同学们帮助小明同学设计如图所示的四种实验电路图,则能完成实验的电路图是 A. B. C. D. 2.(2018·哈尔滨一模)某同学按照如图所示的电路测定小灯泡的电功率,闭合开关S后,他观察到小灯泡不发光,但电流表、电压表指针都有偏转。以下判断正确的是 A.灯泡短路 B.灯泡的灯丝断了 C.灯泡与灯座接触不良 D.灯泡的实际功率比额定功率小得多 3.如果测定标有“2.5 V”字样的小灯泡的额定功率,那么两个电表的量程最好选用 A.电压表选“0~15 V”,电流表选“0~3 A” B.电压表选“0~15 V”,电流表选“0~0.6 A” C.电压表选“0~3 V”,电流表选“0~3 A” D.电压表选“0~3 V”,电流表选“0~0.6 A” 4.为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是 A.手移动变阻器的滑片,眼观电流表 B.手移动变阻器的滑片,眼观电压表 C.手移动变阻器的滑片,眼看小灯泡是否发光 D.手按开关,眼观电流表 5.(2018·长安校级月考)小华同学在“测定小灯泡的功率”实验中,所用电源电压为7.5 V,滑动变阻器上标有“20 Ω 2 A”的字样,小灯泡标有“4.5 V”字样,估计小灯泡的额定功率小于1.5 W,他按如图所示的电路连接好电路后,按正确的实验步骤开始实验.当小灯泡正常发光时,变阻器的滑片P恰好在中点上(即连入电路的电阻为10 Ω)。有关此实验的说法中正确的 A.小灯泡正常发光时,变阻器消耗的电功率是1.35 W B.小灯泡正常发光时,通过的电流时0.45 A C.通过实验可以知道小灯泡的额定功率是0.9 W D.小灯泡正常发光时,通过的电流是0.3 A 6.在如图所示的电路中两只电压表完全相同,其指针均指在刻度的中央,以下判断正确的是 A.通过R1的电流大于通过R2的电流 B.R1两端的电压等于R2两端的电压 C.R1的阻值小于R2的阻值 D.R1消耗的功率大于R2消耗的功率 7.(2018·大兴期末)如图是通过额定电压为6 V的小灯泡的电流随它两端电压变化的关系,则关于该小灯泡下列说法中正确的是 A.小灯泡的电阻是一个定值 B.小灯泡的额定电流是0.3 A C.小灯泡的额定功率是1.5 W D.电压为4 V时小灯泡的电阻是0.2 Ω 8.(2018·利川模拟)小明同学在“测定小灯泡的电功率”实验中,所用电源电压不变,实验器材齐全且完好,小灯标有“3 V”字样。小明正确串联实验器材,并将滑片放置于变阻器的一端,然后将电压表并联在电路中。闭合开关后,电压表的示数为5 V,此时小灯泡发光较暗。接着移动变阻器的滑片,观察到电流表示数增大,电压表示数减小,则他在连接电路时存在的问题是________________________。经过思考,他正确连接电路,分别测得加在灯泡两端的电压U和通过其中的电流I,并根据所得数据描出了I-U图象,如图。出现图中从原点(O)到M点再到N点的曲线,产生这种现象的原因是________________。 9.(2018·河南模拟)如图所示,电阻R与小灯泡L连接在电路中,当闭合开关S1、S2时,灯泡的电功率为9 W;S1闭合S2断开时,灯泡的电功率为1 W(不考虑灯泡的电阻随温度而发生变化),则此时电阻R消耗的电功率为_____W,1 min内电路消耗的电能为_____J。 10.(2018·洛宁期末)已知电流表的电阻RA,电压表的电阻为RV,分别采用一下两种方法测量R的电功率,如图甲中电压表的示数为U1,电流表的示数I1,则电阻R的电功率为P1=_____,如图乙中电压表的示数为U2,电流表的示数为I2,则电阻R的电功率P2=_____。(分别用题中已知的字母写出电功率的表达式)。 11.如图所示,是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路,所用小灯泡标有“2.5 V”字样。 (1)请指出电路连接中的两个不当之处:①________________________________________;②___________________________________。 (2)他们改正电路连接中的不当之处后,闭合开关,移动变阻器滑片时,发现两电表的示数和灯泡的亮度都同时变化,但两电表的示数总是比较小,灯泡的亮度也较弱。出现这种现象的原因是___________________________________。 (3)电路正常后,他们分别测出了小灯泡的几组电压和电流值。记录如下: ①小灯泡正常工作时的电阻大小约为_____; ②通过分析实验数据可知,小灯泡的电阻是_____(填写“不变”或“变化”)的,其原因是:______________________________。 12.(2018·广东模拟)甲、乙两组同学想研究“灯泡亮度改变时电功率的变化情况”。实验室提供的器材如下:两个实验室用小灯泡(一个字迹模糊,一个标有“1.5 V”)、两种规格(“0~15 Ω”和“0~25 Ω”)的滑动变阻器各一个、电源(电压相等且保持不变)、电流表和电压表、开关、导线若干。 甲 乙 (1)电路连接后,闭合开关发现小灯泡不亮,但电流表和电压表均有示数;接下来进行的操作正确的是_____。 A.检查滑动变阻器是否断路 B.检查小灯泡是否断路 C.移动滑动变阻器的滑片 D.检查开关是否接触良好 (2)在两组同学移动滑片的过程中,电表示数和灯的亮度都发生变化,当滑动变阻器的滑片都移到中点时,电压表示数均为1.5 V,电流表示数也相同(如图甲所示),此时甲组的小灯泡比乙组的小灯泡暗。 ①电流表的读数为___________A。 ②_________(选填“甲”或“乙”)组选用的小灯泡标有“1.5 V”字样。 (3)请在图乙中将乙组同学设计的电路图补充完整;乙组同学所选用的滑动变阻器规格为________________。 (4)两组同学所使用的电源电压是_________V。 13.(2018·朝阳区二模)为了探究灯泡消耗的电功率与电阻的关系,小军利用如图所示的电路做了实验,小军闭合开关S后,发现灯泡L1比L2亮,已知灯泡L1的电阻R1大于灯泡L2的电阻R2,于是小军得出结论:灯泡电阻越大,灯泡消耗的电功率越大。请你利用图电路图中的元件,设计一个实验证明:小军的结论是错误的。要求画出实验电路图,根据实验现象简要说明小刚的结论是错误的。 14.(2018·兴化校级期末)在比较两个灯泡亮暗的活动中,小明发现甲、乙两个灯泡串联时甲灯亮,并联时乙灯亮,下列解释合理的是 A.串联时,通过甲灯的电流大 B.并联时,乙灯两端的电压高 C.无论串联还是并联,灯亮的实际功率大 D.无论串联还是并联,灯亮的电阻大 15.(2018·西安校级模拟)如图所示,电源电压为4.5 V,电压表量程为“”,电流表量程为“”,滑动变阻器规格为“”,小灯泡标有“”(灯丝电阻不变)。在保证小灯泡电流不超过额定电流的情况下,移动滑动变阻器的滑片,下列说法正确的是 ①小灯泡的额定电流是 ②滑动变阻器连入电路的阻值变化范围是 ③电压表表示数变化范围 ④电流表示数变化范围 A.只有②、④正确 B.只有②、③正确 C.只有①、④正确 D.只有①、③正确 16.某同学利用如图所示电路,测量额定电压为2.5 V小灯泡的额定功率,下列说法错误的是 A.闭合开关前,滑片P应滑到B端 B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了 C.当电压表示数为2.5 V时,测出通过小灯泡的电流,可算出小灯泡的额定功率 D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮 17.(2018·海淀一模)在测小灯泡额定电功率的实验中,提供的实验器材有:符合实验要求的电源(电源两端电压不变且未知)、学生用电流表、学生用电压表、滑动变阻器、阻值已知的定值电阻R,额定电压为3.8V小灯泡L、开关和导线若干。同学们设计了如图所示的几种测量电路,在不拆改电路的前提下,能够测量出小灯泡额定功率的电路是 A. B. C. D. 18.小铭用如图所示的电路进行实验,闭合开关后发现灯泡没有发光,可能的原因是 A.小灯泡灯丝断路 B.电流表选用的量程过大 C.滑动变阻器接入电路的阻值过大 D.电压表的接线柱松动而接触不良 19.电源两端电压保持不变,L是标有“6 V 3.6 W”的小灯泡,它两端的电压和通过的电流关系如图所示。则下列说法正确的是 A.灯泡两端的电压为4 V时,通过它的电流为0.6 A B.灯泡灯丝电阻的阻值是固定不变的 C.灯泡的额定电压为6 V,额定功率为3.6 W D.灯泡两端的电压小于6 V时,它的实际功率小于3.6 W 20.如图所示的四个电路中,电源电压已知,电阻R的阻值已知,根据电压表或电流表的示数,无论直接还是间接均不能求出灯泡电功率的电路是 A. B. C. D. 21.(2018·广东校级期末)如图甲所示的电路,小灯泡L标有“6 V 3 W”字样,小灯泡的I﹣U关系如图乙所示,R为10 Ω的定值电阻。当小灯泡电功率为0.8 W时,定值电阻R消耗的功率是________W,电流表的示数为________A。 22.在“测定2.5 V小灯泡功率”的实验中,小红按电路图连接电路,进行实验,测得数据如下表所示. 请你利用小红已获取的信息,计算出该灯泡的额定功率是________W。若小灯泡两端的实际电压为3 V,则小灯泡的实际功率________(填“大于”“等于”或“小于”)额定功率。 23.伏安法测小灯泡电功率的实验原理是_____________。用____________测出小灯泡两端的电压,用___________测出通过小灯泡的电流,然后根据公式算出相应的功率;要测小灯泡的额定功率,可以用_______调节灯泡两端的电压,使电压表的示数刚好为小灯泡的额定电压,读出此时的电流表的示数,就可以算出额定功率,此时灯泡_________(填“正常”或“不正常”)发光。 24.(2018·安徽模拟)某同学在做“测定小灯泡的电功率”实验中,器材齐全、完好,电源由几节干电池组成(电压为1.5 V的整数倍且保持不变),待测小灯泡标有“0.2 A”字样,滑动变阻器标有“20 Ω 2 A”字样。 (1)他按图甲连接电路,闭合开关S后,观察到电表的示数分别为1.3 V和0.16 A,继续移动变阻器的滑片,发现两电表的示数均不发生变化,则其原因是__________________________________________,电源的电压为_______V。 (2)经过思考,该同学发现操作中的不当之处,重新正确连接电路进行实验,他移动变阻器的滑片,当电流表示数为_____A时小灯泡正常发光,此时滑片的位置恰好在变阻器中点上,则小灯泡的额定功率为_____W。 (3)该同学在移动变阻器滑片的过程中,若发现电压表的示数如图乙所示,则与其正常发光的亮度相比,此时小灯泡的亮度情况是_______。 25.(2018·朝阳二模)两组同学想研究“灯泡亮度改变时电功率的变化情况”,提供的器材有:两个实验室用小灯泡,甲组的灯泡上标有“1.5 V”,乙组灯泡字迹模糊,两种规格的滑动变阻器(“15 Ω 1 A”、“25 Ω 1 A”),电源(电压相等且保持不变)、电流表和电压表、开关、导线若干。两组同学连接好电路后,调节滑片过程中电表示数和灯的亮度都发生变化,当滑动变阻器滑片位置都恰好在中点时,电压表示数均为1.5 V,电流表示数也相同(如图(a)所示),此时甲组的灯泡比乙组的暗。 (1)电流表读数为________A; (2)请在图b中将乙组同学设计的电路图补充完整; (3)电源电压为________V; (4)乙组同学所测灯泡的电功率为________ W。 26.(2017·沈阳)如图所示,电源电压为6 V保持不变,忽略温度对灯丝电阻的影响。闭合开关S,在保证各元件安全的条件下,向右调节滑动变阻器的滑片。下列 分析中正确的是 A.电流表A的示数变大,电压表V2的示数变大 B.小灯泡和滑动变阻器并联 C.小灯泡变亮 D.当电压表V1的示数为3 V时,小灯泡和滑动变阻器的电功率相同 27.(2017·包头)如图所示,电源电压保持不变,开关S闭合后,灯泡L1、L2都能正常发光,甲、乙两只电表的示数之比为3:5,则L1、L2的额定功率之比是 A.2:3 B.3:2 C.5:3 D.3:5 28.(2017·荆门)图甲是某同学设计的调光灯电路,图中小灯泡的额定电压为3 V,电源电压保持不变,闭合开关S后,将滑动变阻器的滑片从最左端滑到最右端的过程中,测得小灯泡的I-U关系图象如图乙所示,下列说法中错误的是 A.电源电压为3 V B.小灯泡正常发光时的电阻为10 Ω C.小灯泡实际功率越大,灯丝电阻越大 D.小灯泡的最小功率为0.1 W 29.(2018·哈尔滨)“探究小灯泡电功率”的实验电路图如图甲,实验中选用“2.5 V”的小灯泡,调节滑动变阻器滑片的过程中发现灯泡亮度变化,这是由于__________变化引起的。实验得到小灯泡的U-I图像如图乙,则小灯泡的额定功率是_________W。 30.(2018·青海)小灯泡上标有“2.5 V”字样,现在要测量它的额定功率。 (1)请你设计并在方框内画出该实验电路图。 (2)按电路图连接实物时,开关应______,滑动变阻器的滑片滑到______处,起到保护电路的作用。 (3)当电压表示数为2.5 V时,电流表的示数如图所示,则小灯泡的额定功率______W。 31.(2018·河池)小珍在“测量小灯泡额定功率”的实验时,老师只给她提供了如下器材:标有“”的小灯泡、电源电压不变、滑动变阻器、开关、单刀双掷开关、电压表、阻值为的定值电阻、导线若干。她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路。 (1)该实验的原理是__________________。 (2)小珍连接电路时,开关处于______状态:闭合开关前滑片P应置于滑动变阻器的最______选填“左”或“右”端。 (3)闭合开关S,将S1拨到触点______选填“a”或“b”,移动滑片P,使电压表的示数为______V。 (4)在确保整个电路安全情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值为______V;通过计算可知小灯泡的额定功率是______W。 32.(2018·新疆)某兴趣小组在“测量小灯泡的电功率”实验中,电源电压为6 V,小灯泡上标有“3.8 V”的字样。 (1)根据图甲,用笔画线代替导线,将图乙连接完整; (2)闭合开关前,应将滑动变阻器的滑片移到____端(选填“A”或“B”); (3)闭合开关,发现小灯泡不发光,电流表无示数,电压表示数接近电源电压,根据这些现象,判断电路中出现的故障是小灯泡____(选填“短路”或“断路”); (4)当小灯泡正常发光时,如图丙所示电流表示数为____A,小灯泡的额定电功率是___W。 33.(2018·嘉兴)在探究小灯泡的电功率与哪些因素有关的实验中,小组同学猜想,小灯泡的电功率可能与电压、电流有关,于是他们设计了如下所示的三个电路图。 (1)你认为图________电路可以研究小灯泡的电功率与电压的关系,理由是________。 (2)小组同学经过分析讨论,选择正确的电路进行实验,得出了小灯泡的电功率与电压关系的正确实验结论。支持该结论的实验现象是___________________________________________________________________。 34.(2018·北京)小阳为测量额定电压为2.5 V的小灯泡在不同电压下的电功率及观察小灯泡的发光情况,连接了如图所示的电路。 (1)闭合开关前,滑动变阻器的滑片P应放置在_______端(填“左”或“右”)。 U/V 2.5 1.3 I/A 0.28 0.20 P/W 0.7 发光情况 明亮 暗 (2)小阳的实验记录如上表所示,则小灯泡两端电压U=1.3 V时的电功率P=________W。 (3)由上表的实验记录你还能得到的结论:________________________。(写出一条即可) (4)利用如图所示实验电路还可以进行的实验有:________________________。(写出一个即可) 35.(2018·黄石)在“测量小灯泡的额定功率”实验中,提供如下实验器材: A.电源(输出电压恒为4.5 V) B.小灯泡(额定电压3.5 V,电阻约为10 Ω) C.滑动变阻器(0~10 Ω,最大电流2 A) D.电压表(量程0~3 V) E.电流表(量程0~0.6 A,0~3 A) (1)实验小组初步设计电路如图甲所示。经分析此电路无法测出小灯泡的额定功率,原因是___________________________________。 (2)重新设计电路如图乙所示,请对照此图在图丙中用笔画线替代导线,完成实物图的连接。 (3)电路连接完成后,闭合开关,发现电流表指针不偏转,电压表也无示数,若电路中只有一处故障,可能是_______。 A.小灯泡断路 B.电压表断路 C.滑动变阻器断路 (4)排除故障后继续实验,闭合开关,调节滑动变阻器,当电压表示数为UV=_______V时,小灯泡正常发光,此时电流表示数如图丁所示,则小灯泡的额定功率P额=_______W. 36.(2018·凉山)在做测定“小灯泡的电功率”实验时,所用器材有电压为6 V的电源,额定电压为2.5 V的小灯泡,以及符合实验要求的滑动变阻器,电压表、电流表、开关和导线,图甲是没有连接完的实物电路。 (1)请你用笔画线代替导线,将实物电路连接完整。 (2)在连接电路时开关应处于_______状态,闭合开关前滑动变阻器的滑片应移到最_______端(选填“左”或“右”)。 (3)实验中通过移动滑片,分别记下多组对应的电流表和电压表的读数,并绘制成了图乙所示的U﹣I图象,根据图象可计算出小灯泡的额定功率是_______W,当加在小灯泡两端的电压为1.5 V时,通电2 min,电流通过小灯泡所做的功是_______J。 37.(2018·东营)在“测量小灯泡额定功率”的实验中,老师给同学们提供的器材有:小灯泡(额定电压为2.5 V,正常发光时灯丝电阻约为10 Ω)、电源(电压恒为6 V)、电流表、电压表、开关各一个,导线若干。若实验室只有:R1(10 Ω 1 A)、R2(50 Ω 0.2 A)、R3(100 Ω 0.5 A)三种规格的滑动变阻器可供选择。 (1)请画出实验电路图。 (2)通过估算,滑动变阻器应选择_______(选填“R1”、“R2”或“R3”)。 (3)同学们检查器材完好,按电路图连接电路,当闭合开关时,发现电流表指针偏转情况如图1所示,造成这种现象的原因是___________________________________。 (4)同学们纠正了错误,正确连接好电路,闭合开关,发现小灯泡不亮,但电流表、电压表均有示数,请分析出现这种现象的原因是_________________________________________________。为测量小灯泡的额定功率,接下来的操作应该是________________________________________________________,读出并记录电流表的示数。 (5)当小灯泡正常发光时,电流表的示数如图2,为_____A,则小灯泡的额定功率为_______W。 38.(2018·淮安)在“测量小灯泡的功率”实验中,小灯泡标有“2.5 V”字样。 (1)图甲中有一处导线连接错误无法正常完成实验,错误的导线是____(选填“①”或“②”)。 (2)正确连接电路并检查无误后,闭合开关,发现灯泡不亮,两电表均无示数。为了检查故障,小华将
