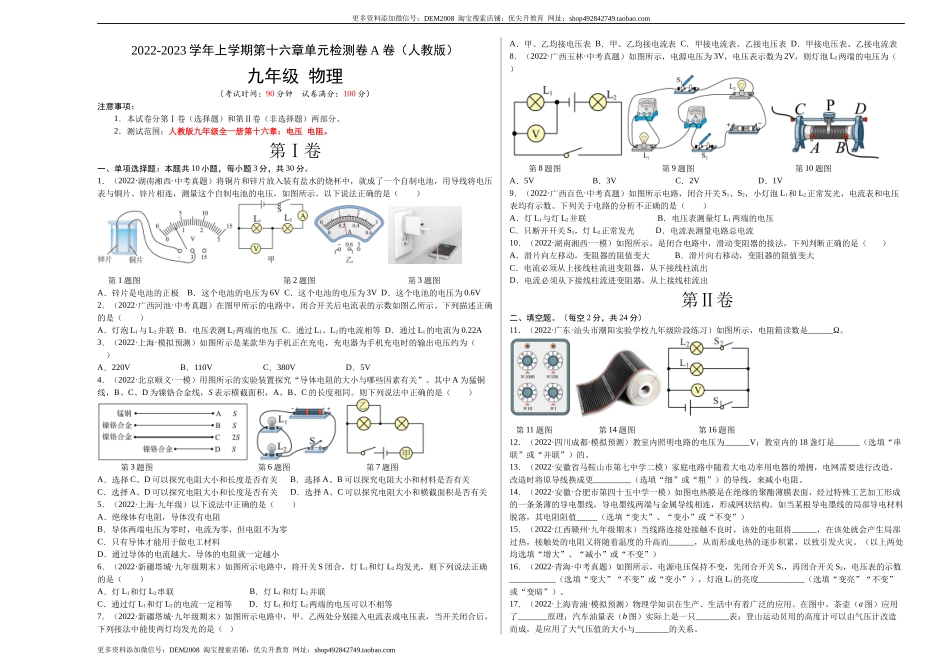

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023学年上学期第十六章单元检测卷A卷（人教版） 九年级 物理 （考试时间：90分钟 试卷满分：100分） 注意事项： 1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。 2．测试范围：人教版九年级全一册第十六章：电压 电阻。 第Ⅰ卷 一、单项选择题：本题共10小题，每小题3分，共30分。 1．（2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（　　） 第1题图 第2题图 第3题图 A．锌片是电池的正极 B．这个电池的电压为6V C．这个电池的电压为3V D．这个电池的电压为0.6V 2．（2022·广西河池·中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（　　） A．灯泡L1与L2并联 B．电压表测L2两端的电压 C．通过L1、L2的电流相等 D．通过L1的电流为0.22A 3．（2022·上海·模拟预测）如图所示是某款华为手机正在充电，充电器为手机充电时的输出电压约为（　　） A．220V B．110V C．380V D．5V 4．（2022·北京顺义·一模）用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。则下列说法中正确的是（　　） 第3题图 第6题图 第7题图 A．选择C、D可以探究电阻大小和长度是否有关 B．选择A、B可以探究电阻大小和材料是否有关 C．选择A、D可以探究电阻大小和长度是否有关 D．选择A、C可以探究电阻大小和横截面积是否有关 5．（2022·上海·九年级）以下说法中正确的是（　　） A．绝缘体有电阻，导体没有电阻 B．导体两端电压为零时，电流为零，但电阻不为零 C．只有导体才能用于做电工材料 D．通过导体的电流越大，导体的电阻就一定越小 6．（2022·新疆塔城·九年级期末）如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（　　） A．灯L1和灯L2串联 B．灯L1和灯L2并联 C．通过灯L1和灯L2的电流一定相等 D．灯L1和灯L2两端的电压可以不相等 7．（2022·新疆塔城·九年级期末）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（   ） A．甲、乙均接电压表 B．甲、乙均接电流表 C．甲接电流表、乙接电压表 D．甲接电压表、乙接电流表 8．（2022·广西玉林·中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（　　） 第8题图 第9题图 第10题图 A．5V B．3V C．2V D．1V 9．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（　　） A．灯L1与灯L2并联 B．电压表测量灯L1两端的电压 C．只断开开关S1，灯L2正常发光 D．电流表测量电路总电流 10．（2022·湖南湘西·一模）如图所示，是闭合电路中，滑动变阻器的接法，下列判断正确的是（       ） A．滑片向左移动，变阻器的阻值变大 B．滑片向右移动，变阻器的阻值变大 C．电流必须从上接线柱流进变阻器，从下接线柱流出 D．电流必须从下接线柱流进变阻器，从上接线柱流出 第Ⅱ卷 二、填空题。（每空2分，共24分） 11．（2022·广东·汕头市潮阳实验学校九年级阶段练习）如图所示，电阻箱读数是______Ω。 第11题图 第14题图 第16题图 12．（2022·四川成都·模拟预测）教室内照明电路的电压为______V；教室内的18盏灯是______（选填“串联”或“并联”）的。 13．（2022·安徽省马鞍山市第七中学二模）家庭电路中随着大电功率用电器的增拥，电网需要进行改造，改造时将原导线换成更_________（选填“细”或“粗”）的导线，来减小电阻。 14．（2022·安徽·合肥市第四十五中学一模）如图电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构。如当某根导电墨线的局部导电材料脱落，其电阻阻值_____（选填“变大”、“变小”或“不变”） 15．（2022·江西赣州·九年级期末）当线路连接处接触不良时，该处的电阻将______，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而______，从而形成电热的逐步积累，以致引发火灾。（以上两处均选填“增大”、“减小”或“不变”） 16．（2022·青海·中考真题）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数___________（选填“变大”“不变”或“变小”），灯泡L1的亮度___________（选填“变亮”“不变”或“变暗”）。 17．（2022·上海青浦·模拟预测）物理学知识在生产、生活中有着广泛的应用。在图中，茶壶（a图）应用了_______原理；汽车油量表（b图）实际上是一只________表；登山运动员用的高度计可以由气压计改造而成，是应用了大气压值的大小与________的关系。 第17题图 第18题图 三、实验探究题（每空2分，共24分） 18．（2022·四川省成都市七中育才学校三模）小明用两节新电池，几个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。 （1） 按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压为、、得到的数据记录在表格中： 第18题表 第19题图 （2） （2）小明进行多次实验的主要目的是___________； （3）某次测量时，电压表的示数如图乙所示，电压为___________； （4）小明发现另一个同学小雨按照甲图连接的实物图丙是错误的，此时闭合开关，电压表的示数为___________。 19．（2022·广东深圳·九年级专题练习）做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S。 （1）为了研究电阻与导体材料有关，应将导线______先后接入电路A、B间； （2）为了研究电阻与导体的长度有关，应将导线______先后接入电路A、B两点间； （3）为了研究电阻与导体______的关系，应将导线1和导线3先后接入电路A、B两点间。 20．（2022·上海·九年级）在连接电路时，若发现有连接错误，不少同学习惯于将电路全部拆开，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图1是某同学连接的电路： （1）在图1中，如果合上开关，将出现______（选填“断路”或“短路”）现象，除了两只灯都不亮以外，还可能造成______的不良后果； （2）对于图1这个电路，只需拆除一根导线，就可成为两灯串联的正确电路。请在要拆除的那根导线上打上“×”______； （3）如图2所示，该电阻箱的最大值是______Ω，此时示数为______Ω； （4）对于图3这个电路，若只能改动一根导线，要使两灯并联，电流表测干路中的电流，开关控制整个电路，请在要改动的那根导线上打上“×”，用笔代替导线画出正确的连接_______。 四、计算题：本题共3小题，共22分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。 21．（6分）（2021·重庆市渝北区石鞋学校九年级期中）如图，已知电源电压为9V，电压表V1示数为6V，流过灯泡L2的电流为0.25A，求： （1）电流表A的示数大小； （2）灯泡L2两端的电压大小。 22．（6分）（2021·黑龙江·虎林市迎春镇中学九年级期中）如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求： （1）电压表V1和V2分别测哪一部分电压？ （2）求电阻R1两端的电压。 23．（10分）（2021·山东济南·九年级期中）如图所示电路中，电源电压为6V，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表示数为3.5V，电流表示数为0.3A。通过计算回答： （1）通过定值电阻R的电流是多少安？ （2）定值电阻R两端的电压是多少伏？ （3）灯泡L两端的电压是多少伏？ 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
