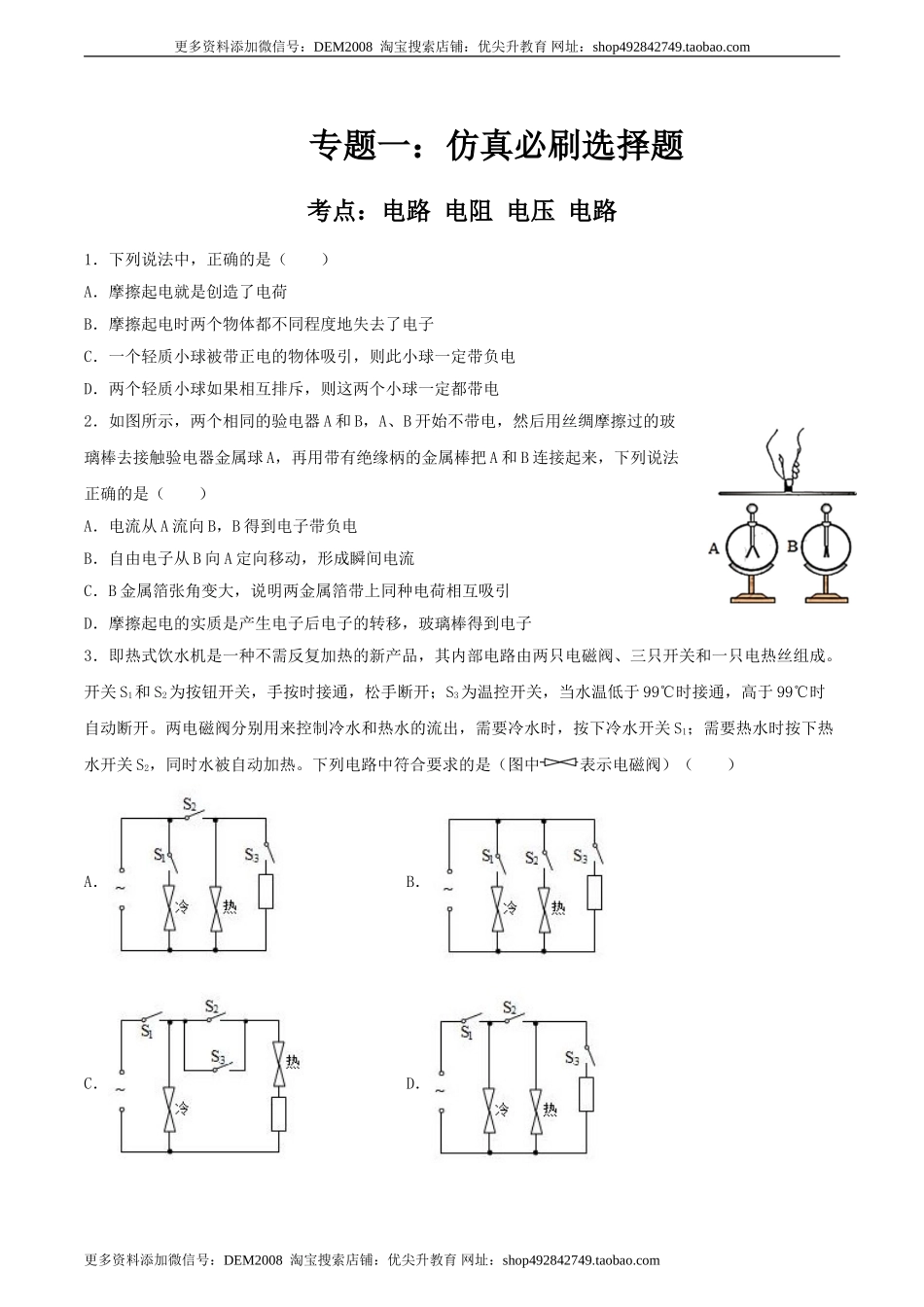

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 专题一：仿真必刷选择题 考点：电路 电阻 电压 电路 1．下列说法中，正确的是（　　） A．摩擦起电就是创造了电荷 B．摩擦起电时两个物体都不同程度地失去了电子 C．一个轻质小球被带正电的物体吸引，则此小球一定带负电 D．两个轻质小球如果相互排斥，则这两个小球一定都带电 2．如图所示，两个相同的验电器A和B，A、B开始不带电，然后用丝绸摩擦过的玻璃棒去接触验电器金属球A，再用带有绝缘柄的金属棒把A和B连接起来，下列说法正确的是（　　） A．电流从A流向B，B得到电子带负电 B．自由电子从B向A定向移动，形成瞬间电流 C．B金属箔张角变大，说明两金属箔带上同种电荷相互吸引 D．摩擦起电的实质是产生电子后电子的转移，玻璃棒得到电子 3．即热式饮水机是一种不需反复加热的新产品，其内部电路由两只电磁阀、三只开关和一只电热丝组成。开关S1和S2为按钮开关，手按时接通，松手断开；S3为温控开关，当水温低于99℃时接通，高于99℃时自动断开。两电磁阀分别用来控制冷水和热水的流出，需要冷水时，按下冷水开关S1；需要热水时按下热水开关S2，同时水被自动加热。下列电路中符合要求的是（图中表示电磁阀）（　　） A． B． C． D． 4．在如图所示的电路中，能正确测出通过灯泡L1的电流的是（　　） A．B．C． D． 5．如图所示电路中，闭合开关S后，两表示数如图所示，则（　　） A．甲表是A1表，通过L2的电流是0.6A B．甲表是A1表，通过L2的电流是0.4A C．甲表是A2表，通过L2的电流是1.0A D．甲表是A2表，通过L2的电流是0.4A 6．在如图所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表。下列说法正确的是（　　） A．开关S断开，甲、乙都是电流表时，两灯并联，乙电流表测量的是灯L2中的电流 B．开关S断开，甲、乙都是电流表时，两灯并联，乙电流表测量的是干路电流 C．开关S闭合，甲、乙都是电压表时，两灯串联，乙电压表测量的是电源两端的电压 D．开关S闭合，甲、乙都是电压表时，两灯串联，乙电压表测量的是灯L1两端的电压 7．如图所示，当闭合开关后，电压表所测的是（　　） A．电源电压 B．灯L1两端的电压 C．灯L2两端的电压 D．灯L1与L2两端的电压 8．小鹏同学按如图a所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样如图b所示，电路各处完好，则R1、R2两端的电压分别是（　　） A．1.2V， 6V B．1.2V， 1.2V C．4.8V， 1.2V D．1.2V， 4.8V 9．电阻是导体本身的一种性质，这反映在（　　） A．电阻的大小随导体中电流的变化而变化 B．电阻的大小随导体两端电压的变化而变化 C．电阻的大小由导体两端的电压和导体中的电流共同决定 D．电阻的大小由导体本身的材料、长度和横截面积决定 10．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（　　） A． B． C． D． 11．已知，按图中的四种方式分别接在同一电源上，电路中电流、、、最大的电路是（　　） A． B． C． D． 12．如图所示的是小明设计的电路图，当他闭合开关S1、S2，两个电流表的指针在同一位置，则下列判断正确的是（　　） A．两个电流表的示数相等 B．A1测的是通过L1的电流 C．两灯L1与L2电压之比为1∶4 D．两灯L1与L2电流之比为4∶1 13．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（　　） A．L1亮度不变，电流表示数变小 B．L1亮度不变，电流表示数不变 C．L1变亮，电流表示数不变 D．L1变暗，电流表示数变小 14．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，以下说法中正确的是（　　） A．金属箔张开说明带上了同种电荷 B．金属箔张开说明它们互相吸引 C．验电器能检验出带的是正电还是负电 D．验电器能检验电荷量的多少 15．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　） A．0.7A 0.4A B．0.3A 0.4A C．0.14A 0.4A D．0.7A 2A 16．如图所示电路中，闭合开关S后，发现小灯泡L不亮，电压表示数较大，电流表示数为0。若电路中只有一处故障，可能是（　　） A．定值电阻R短路 B．定值电阻R断路 C．小灯泡 L 短路 D．小灯泡L断路 17．如图所示电路中，两个电阻的阻值相等，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（　　） ①U1＝U2＝U3 ②U2＝2U3 ③U3＝2U1 ④I1＝I2 A．①② B．②④ C．①④ D．②③④ 18．下列关于电阻的说法正确的是（　　） A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比 B．当导体中电流为零时，导体的电阻也为零 C．一切导体的电阻都随着温度的升高而增大 D．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较大 19．如图所示，电源电压保持不变，当开关由断开变为闭合状态，则两电表的示数变化为（　　） A．两电表的示数都变小 B．电流表的示数变大，电压表的示数变小 C．两电表的示数都变大 D．电流表的示数变小，电压表的示数不变 20．如图所示电路，电源电压保持不变。当开关均闭合时，电流表和电压表的示数分别为I1和U1；当只闭合开关S2时，电流表和电压表的示数分别为I2和U2；则（　　） A．I1=I2，Ul＞U2 B．I1＜I2，Ul =U2 C．Il＞I2，U1＞U2 D．I1=I2，U1=U2 21．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（　　） A．两表都可能被烧坏 B．两表都不会被烧坏 C．电流表会被烧坏 D．灯泡会被烧坏 22．如图所示，甲、乙均为理想电表，当开关S闭合后L1、L2都能发光，下列说法中正确的是（　　） A．灯L1、L2是串联在电路中的 B．甲一定是电流表，乙一定是电压表 C．当L2短路时L1仍能发光 D．甲一定是电压表，乙一定是电流表 23．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ） A． B． C． D． 24．“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开．下图中能让电灯要么一直熄灭，要么一直亮，要么在光线较暗且有声音时才亮的电路是 A． B． C． D． 25．如图所示，开关闭合后电流表A1、A2、A3的示数分别是I1、I2、I3，则下列关系式正确的是 ( ) A．I1＝I2＋I3 B．I1＝I2＝I3 C．I1＞I2＞I3 D．I1＜I2＜I3 26．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别 A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V 27．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数．现仅将L1和L2两灯泡的位置对调，再次闭合开关，发现两只灯泡仍不发光，电流表无示数，电压表指针有明显偏转．则下列判断正确的是 A．灯泡L1的灯丝断了 B．电流表内部出现断路 C．灯泡L2的灯丝断了 D．电源接线处接触不良 28．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（ ） A．电流表示数变小时，表明油箱中的油量减少 B．电流表示数变小时，电阻R0两端电压变大 C．当油箱中的油量减少时，电流表示数变大 D．当油箱中的油量减少时，变阻器R连入电路的电阻变小 29．在右图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为（　　） A．电流表的示数变小，电压表的示数变大 B．电流表的示数变大，电压表的示数变小 C．电流表的示数变小，电压表的示数不变 D．电流表的示数变小，电压表的示数变小 30．如图所示电路中，电压表示数分别为U1，U2和U3，电流表的示数分别为I1和I2，则下列关系中正确的是（　　） A．U1＝U2＝U3，I1＝I2 B．U1＝U2＝U3，I1＞I2 C．U1+U2＝U3，I1＝I2 D．U1＝U2+U3，I1＝I2 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 参考答案 1．D A．摩擦起电的实质是电子的转移，而不是创造了电荷，故A错误； B．摩擦起电时，一个物体失去电子，而另一个物体会得到电子，不会两个物体都失去电子，故B错误； C．因为带电体可以吸引轻小物体，所以轻质小球可能带负电，但也可能不带电，故C错误； D．两个轻质小球如果相互排斥，说明两个小球一定带同种电荷，故D正确。 故选D。 2．B 用丝绸摩擦过的玻璃棒因失去电子而带正电，然后用它去接触验电器金属球A，金属球A会有一部分电子向玻璃棒转移，所以金属球A也会因失去电子带上正电；再用带有绝缘柄的金属棒把A和B连接起来，这时验电器B中的自由电子会沿着金属棒向A转移，使得B也因失去电子带上正电，B的金属箔片因带同种电荷相互排斥而张开，于是在金属棒中会产生瞬间电流，电流方向与负电荷移动的方向相反，所以电流是从A到B。 3．A 由题意知道，开关S1和S2为按钮开关，手按时接通，松手断开；S3为温控开关；需要冷水时，按下冷水开关S1；需要热水时按下热水开关S2，同时水被自动加热，这表明冷水和热水可以单独出，即两个电磁阀是并联的，出冷水的电磁阀由独立的冷水开关S1；热水开关S2同时控制热水电磁阀和加热电阻，温控开关控制加热电阻。 4．A A．图中有两个电流表，一个测干路电流，另一个测L2的电流，根据并联电路电流规律可求出L1的电流，故A正确； B．图中电流表在干路中，测干路中的电流，不能测L1的电流，故B错误； C．图中电流表与L2串联，测L2的电流，故C错误； D．图中电流表的接法是错误的，应串联在电路中，故D错误。 5．B 开关闭合后，电路为并联电路，甲表测量干路中的电流，乙表测量L2支路中的电流， A1接入电路的量程为大量程，所以甲表是A1表，A2接入电路的量程为小量程，示数为0.4A，L2支路中的电流为0.4A，故ACD错误，B正确。 故选B。 6．B AB．开关S断开，甲、乙都是电流表时，电流的路径有两条，L1、L2并联，甲测量灯L2中的电流，乙测量干路电流，故B正确，A错误； CD．开关S闭合，甲、乙都是电压表时，电流的路径只有一条，L1、L2串联，甲测量电源电压，乙测量灯L2两端电压，故CD错误。 7．C 如图所示，当闭合开关后，电压表与灯L2并联，所测的是灯L2两端的电压。 故选C。 8．C 当开关闭合后，V1测量电源电压，V2测量R2两端的电压，两表指针位置相同，可知V1选用的是大量程，V2选用的是小量程，故总电压是6V，R2两端的电压是1.2V，由串联分压可知，R1两端的电压为4.8V，故C项符合题意。 9．D 电阻是导体本身的一种性质，导体的电阻只和导体的材料、长度、横截面积和导体温度有关，与导体两端的电压和流过导体的电流无关。 故选D。 10．A 要使P向右移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长。 A．接线柱、接入电路，当滑片P向右移动时，接入电路的电阻丝的长度变长，所以电路中的电阻变大，符合题意； B．接线柱、接入电路，没有电阻丝接入电路，当滑片P向右移动时，电路中的电阻不变，不符合题意； C．接线柱、接入电路，当滑片P向右移动时，接入电路的电阻丝的长度变短，所以电路中的电阻变小，不符合题意； D．接线柱、接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化，不符合题意。 11．D 因接在同一电源上电压不变，根据欧姆定律电阻越小时电路中的电流越大，由所给电路可知当两电阻并联时它的总电阻最小。 12．D AB．闭合开关S1、S2，两灯并联，A1测干路，A2测L2，干路电流等于各支路电流之和，故A、B错误； CD．两个电流表的指针在同一位置，电流表大小量程为5倍关系，故A1示数是A2的5倍，L1与L2电流之比为4∶1，故C错误、D正确。 故选D。 13．A 如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，L1、L2并联，电流表测干路电流；当把开关S2断开时，L2不亮，电流表示数变小，L1亮度不变。 故选A。 14．A 用毛皮摩擦过的橡胶棒去接触验电器的金属球，有电子转移到验电器的两片金属箔上，这两片金属箔片由于带同种电荷相互排斥而张开；验电器只能检验物体是否带电，带何种电荷及电荷量的多少是不能检验出来的。 故选A。 15．B 如图所示，首先判断电路中灯泡L1、L2并联在电路中，电流表A2串联在L2所在的支路，所以电流表A2测的是L2的电流，电流表A1串联在干路中，测的是干路电流。在并联电路中，干路电流等于各支路电流之和。 电流表A2测的是L2的电流，电流表A1测的是干路电流，所以电流表A1的量程是0-3A，读数为0.7A，电流表A2的量程是0-0.6A，读数为0.4A，由于在并联电路中，干路电流等于各支路电流之和，所以灯泡L1的电流为 0.7A﹣0.4A＝0.3A 灯泡L2的电流是0.4A。 故选B。 16．D A．若定值电阻R短路，则小灯泡会发光，电流表有较大示数，故A不符合题意； B．若定值电阻R断路，则小灯泡不发光，电流表、电压表均无示数，故B不符合题意； C．若小灯泡L短路，则小灯泡不发光，电压表也被短路无示数，电流表有示数，故C不符合题意； D．若小灯泡L断路，则小灯泡不发光，电压表串联在电路中，电压表有示数且接近电源电压，电流表无示数，故D符合题意。 17．B 由电路图可知，当开关闭合后，两电阻串联，两电流表测整个电路的电流，即 电压表测下面电阻两端的电压，电压表测电源电压，电压表测上面电阻两端的电压，因两电阻相等，根据串联电路分压的规律知 18．D 导体的电阻是导体本身的一种性质，其大小与导体两端的电压及通过导体的电流无关，在不考虑温度影响时，同种材料制成的长短相同的两条导线，细导线的电阻较大，但有些导体的电阻不随温度的变化而变化，故ABC错误，D正确。 故选D。 19．C 当S断开时，R1与R2串联，电压表测R2两端电压，小于电源电压，电流表测R1、R2串联时的电流；当S闭合时，R1被短路，电压表测R2两端电压，等于电源电压，电流表测R2的电流，所以两电表的示数都变大，故ABD不符合题意，C符合题意。 故选C。 20．A 如图所示电路，电源电压保持不变，当开关均闭合时，电路为L1和L2的并联电路，电流表测量通过L1的电流，电压表测量L2两端的电压，即电源电压，当只闭合开关S2时，电路中只有L1工作，L2断路，电流表测量通过L1的电流，所以I1=I2；电压表测量L2两端的电压，L2中无电流通过，电压为零，所以Ul＞U2。 故选A。 21．C 将电压表和电流表位置互换了，此时电流表直接接到电源两极上，由于电流表的电阻很小，相当于是一段导线，造成电源短路，通过电流表的电流会很大，电流表将被烧坏，由于电压表的电阻很大，几乎没有电流通过电压表，所以电压表和灯泡不会烧坏。 22．B 电流表相当于导线，电压表相当于断开，由图可知甲只能为电流表，乙只能为电压表，灯L1、L2并联在电路中，当L2短路时两灯均不发光。 23．D A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意； B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意； C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意； D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。 24．B A、S1、S2两开关串联，再与声控、光控开关并联，共同控制灯，当S1、S2两开关闭合时，可以一直亮；当S1、S2两开关断开时，声控、光控开关控制灯，当光线暗时，光控闭合，再有声音时，声控开关闭合，可以在光线较暗且有声音时才亮，但此电路不会一直熄灭，故A错误； B、声控、光控开关串联后，与S1并联，并联后再与S2串联，当S1、S2两开关闭合时，可以一直亮； 当开关S2断开时，可以一直熄灭； 当开关S2闭合时，S1断开时，声控、光控开关控制灯，当光线暗时，光控闭合，再有声音时，声控开关闭合，可以在光线较暗且有声音时才亮，故B正确； C、声控开关与S1串联，光控开关与S2串联，两者再并联，只有光线暗时光控开关、或有声音时声控开关才会闭合，所以此电路不会一直亮，故C错误； D、光控开关在干路，只有光线暗时才会闭合，所以该电路不会一直亮，故D错误； 25．C 如图电路，电流表A1测量三个灯的电流；电流表A2、测量L2和L3的电流；电流表A3、测量L3的电流。 I1为三个灯的电流，I2＋I3为L2的电流与L3电流的二倍之和，所以，故A错误； 根据并联电路电流的特点可得： I1＞I2＞I3，故C正确，BD错误； 26．B 因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大； 故电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，电压表读数为9.5V； 电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.9V，即R2的电压为1.9V； 根据串联电路的电压关系得：． 27．C 闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路； 电压表无示数，说明电压表两端到电源的正负极之间有开路；即可能是灯L2灯丝断了或电流表断路； 将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有开路； 电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，则L1无故障，说明电压表并联的L2发生断路． 所以可以判断是灯L2灯丝断了．  故选C． 28．A 如图，定值电阻R0与滑动变阻器R串联在电路中，电流表测量电路中电流． A. C. D 当油箱中的油量减少时，浮子下降，带动滑片上升，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据可知，电路中电流变小，所以电流表示数变小时，表明油箱中的油量减少，故A正确，CD错误； B. 电流表示数变小时，即通过R0的电流变小，根据知，电阻R0两端电压变小，故B错误； 29．C 由电路图可知，定值电阻R1与滑动变阻器R2并联，电压表测电源的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故ABD错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I=可得，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小。 30．C 从图中可以看到，电流从电源正极流出，流过开关、电流表A2，由于电压表相当于断路，电流不会流过上面两个电压表，接着流过灯泡，左边的电压表V1也相当于断路，继续流过上面的灯泡，最后流过A1，回负极，这样两灯泡首尾相连，是串联电路，电流表A1与A2示数相同，即I1＝I2；从图中可以看到，电压表V2并联在下面的灯泡两端，测的是下面灯泡的电压，电压表V1并联在上面的灯泡两端，测的是上面灯泡的电压，而电压V3并联在电源的两端，测的是总电压，根据串联电路的电压规律可知，总电压等于各用电器的电压之和，可得到 综上所述，可知 故选C。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
