专题15.2 电流和电路--九年级物理人教版.doc

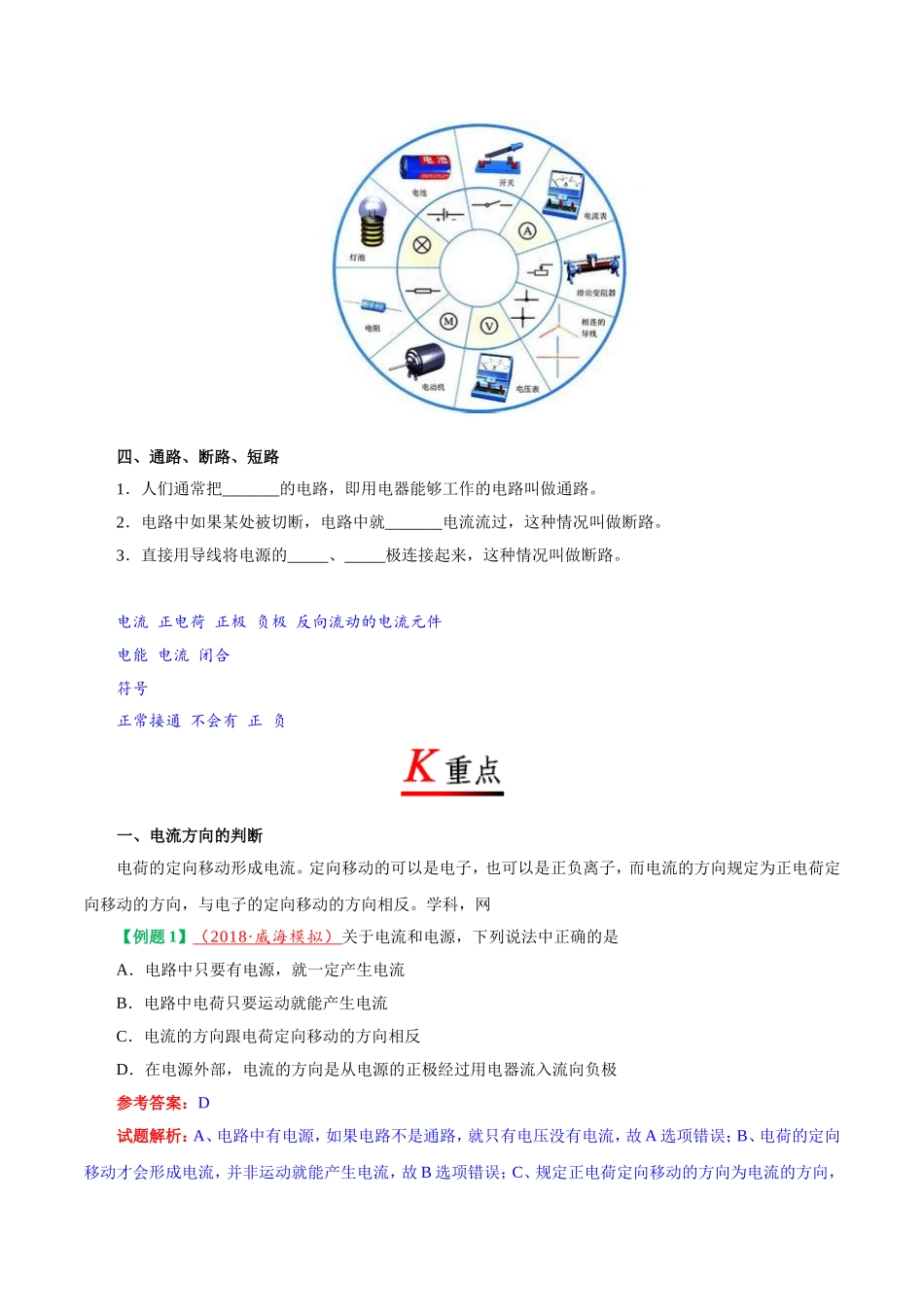

第十五章 电流和电路 第2节 电流和电路 一、电流 1．电荷的定向移动形成_______。 2．把________定向移动的方向规定为电流的方向。 3．在电源的外部，电流的方向是从电源的______经过用电器流向_______。 4．有一种半导体二极管，电流只能从它的一端流向另一端，不能_______________。 二、电路 1．物理学中将提供_______的装置叫做电源。 2．电源、用电器，再加上导线，往往还有开关，组成了_____可以流过的路径——电路。 3．只有电路______时，电路中才有电流。 三、电路图 用_______表示电路连接的图，叫做电路图。 四、通路、断路、短路 1．人们通常把_______的电路，即用电器能够工作的电路叫做通路。 2．电路中如果某处被切断，电路中就_______电流流过，这种情况叫做断路。 3．直接用导线将电源的_____、_____极连接起来，这种情况叫做断路。 电流 正电荷 正极 负极 反向流动的电流元件 电能 电流 闭合 符号 正常接通 不会有 正 负 一、电流方向的判断 电荷的定向移动形成电流。定向移动的可以是电子，也可以是正负离子，而电流的方向规定为正电荷定向移动的方向，与电子的定向移动的方向相反。学科，网 【例题1】（2018·威海模拟）关于电流和电源，下列说法中正确的是 A．电路中只要有电源，就一定产生电流 B．电路中电荷只要运动就能产生电流 C．电流的方向跟电荷定向移动的方向相反 D．在电源外部，电流的方向是从电源的正极经过用电器流入流向负极 参考答案：D 试题解析：A、电路中有电源，如果电路不是通路，就只有电压没有电流，故A选项错误；B、电荷的定向移动才会形成电流，并非运动就能产生电流，故B选项错误；C、规定正电荷定向移动的方向为电流的方向，金属导体中，电流方向与自由电子定向移动的方向相反，故C选项错误；D、在电源外部，电流的方向是从电源的正极经过用电器流入流向负极，故D选项正确。故选：D。 二、电路 1．根据实物图画电路图的一般方法 （1）识别实物图，确定连接方式； （2）按照一定的顺序画电路图，一般从电源的正极开始按照电流经过的路径逐个顺次将电路元件用相应的电路符号画到草稿纸上，最后接到电源的负极； （3）将草图进行整理，注意电路图中各元件间的连线横平竖直，符号规范，除可变电阻外，其他元件不要画在拐角处。 2．电路设计问题的一般步骤 （1）根据设计要求，确定用电器、开关和电源的连接方式； （2）画出草图，对照设计要求进行设计； （3）验证符合要求后画出规范的电路图。 【例题2】（2018·柳州期末）根据电路图甲连接电路。 参考答案： 试题解析：由电流的流向，电流从电源正极流出，依次通过开关、灯泡L1、L2，回到电源负极，由此连接实物如图所示（参考答案）。 三、电路三种状态的区别 概念 特点 通路 处处接通的电路 电路中有电流通过，用电器能够工作（如图甲所示） 开路 又叫断路，是某处断开的电路 电路中无电流通过，用电器不能工作（如图乙、丙所示）学科：网 短路 将导线直接连接到电源两端的电路 电路中电流会很大，可能烧坏电源，这是绝对不允许的（如图丁所示） 【例题3】对于如图所示的电路，下列说法中正确的是 A．闭合S2，断开S1、S3时，电路是断路 B．闭合S1、S2、S3时，电路是通路 C．闭合S1、S3，断开S2时，电路是短路 D．闭合S2、S3，断开S1时，Ll发光而L2不发光 参考答案：D 试题解析：闭合S2，断开S1、S3时，两个灯泡构成一条回路路径，电路为通路，A错误；闭合S1、S2、S3时，电路是短路，B错误；闭合S1、S3，断开S2时，两个灯泡各在一个路径，为通路，C错误；闭合S2、S3，断开S1时，Ll通路，L2短路，所以，Ll发光而L2不发光，故选D。 1．有两验电器A、B，A带正电，用一导体将A、B连接使B也带电，则此过程中正确的是 A．电子从A到B B．电子从B到A C．正电荷从A到B D．正电荷从B到A 2．电路中形成电流的条件是 A．电路中有电源 B．电路中有电源和用电器 C．电路中有电源并形成通路 D．导体中有自由电子 3．下列关于电流的说法中正确的 A．只有自由电子的定向移动才能形成电流 B．电路中只要有电源就一定有电流 C．电路中电流的方向是从正极流向负极 D．只要有电荷的定向移动就能形成电流 4．避雷针把乌云所带的大量电子引到地面，此过程中电流方向为 A．从乌云向地面 B．从地面向乌云 C．都有可能 D．无法判断电流方向 5．（2018·德州模拟）如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于 A．用电器 B．开关 C．导线 D．电源 6．（2018·包头检测）下列关于电源的说法中，正确的是 A．电源是消耗电能的装置 B．电源是提供电能的装置 C．电源是把电能转化成其他形式的能的装置 D．以上说法都是错误的 7．（2018·蚌埠二模）如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会 A．烧坏 B．变得更亮 C．正常发光 D．不能发光 8．下列元件中不是组成电路的必要元件的是 A．验电器 B．开关 C．用电器 D．电源 9．小灯泡的结构如图甲所示，图乙中能让完好的的灯泡发光的是 A． B． C． D． 10．（2018·哈尔滨期末）简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的________；充电宝给手机充电时，充电宝相当于简单电路中的___________。 11．（2018·江西模拟）如图甲是水流的形成图，我们对电流的成因(如图乙所示)的认识是通过分析图甲中水流的成因来了解的，这种方法在物理学中称为类比法。电路中___________的作用可类比“水路”中的阀门，电路中___________的作用可类比抽水机。 12．（2018·扬州模拟）如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个_____。给电动车充电时，电瓶相当于_____（电源/用电器），正常行驶时，电动车将_____能转化为_____能。 13．（2018·平邑三模）央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟、起火苗，如图。这是因为锡是_____（选填“导体”或“绝缘体”），将它的两端直接接入电池正负极，就会造成_____，迅速产生大量的_____使温度达到锡纸的燃点而使之燃烧。 14．请在下图中根据标出的电流方向，把电池组、电流表两个元件符号分别填入电路的空缺处。填入后要求： （1）闭合开关，小灯泡L1和L2都能发光； （2）小灯泡L1和L2并联连接； （3）标出通过L1的电流方向。 15．如图中，根据实物图画出电路图（画在右侧方框内）。 16．（2018·高台县校级期中）下列关于电源的说法中，正确的是 A．电源是消耗电能的装置 B．电源是提供电能的装置 C．电源是把电能转化成其他形式的能的装置 D．以上说法都是错误的 学科-网 17．（2018·上杭期中）关于电路的说法错误的是 A．电源是提供电能的装置 B．只有电路闭合时，电路中才有电流 C．电流沿着“正极→用电器→负极”的方向流动 D．用电器是将其他形式的能转化为电能的装置 18．（2018·柳州期末）如图所示的四个电路中正确的是 A． B． C． D． 19．（2018·潍坊模拟）一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是 A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响 20．（2018·和平区一模）定时炸弹的引爆装置如图所示，当有电流通过起爆器时将引爆炸药。起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，小虎不能实施的操作是 A．在c处剪断导线 B．在d处剪断导线 C．赶在起爆之前用导线连接cd D．赶在起爆之前用导线直接连接电源两极 21．（2018·平邑三模）如图为一实物电路连接图，某同学所画出的与如图对应的电路图，其中正确的是 A． B． C． D． 22．（2018·徐州二模）小灯泡的结构如图，按图中连接能让完好的2.5 V的灯泡点亮的是 A． B． C． D． 23．（2018·静宁县期中）下面电路图中连接正确的是 A． B． C． D． 24．如图所示的电路，当开关闭合后电流表正常偏转，L1亮但L2不亮，则电路的故障可能是 A．L2开路 B．L2短路 C．L1短路 D．L1开路 25．电流是导体中的电荷发生_______________形成的。如甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向是由______________ （选填“A向B”或“B向A”）。 26．（2018·肇庆期末）请按电路图将实物图连接完成。 27．请你根据实物电路，在方框内画出电路图。 28．用一个单刀双掷开关、一盏红灯、一盏绿灯、两节电池设计出了一个只有红灯和绿灯手动交通信号灯模拟电路，请用笔画线代替导线在图中完成实物连接。 29．（2017·滨州）下列说法正确的是 A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥 B．摩擦起电的实质是正电荷发生了转移 C．金属导体中自由电子定向移动的方向就是电流的方向 D．家庭中使用的电热水器的发热体用的是超导材料 30．（2017·眉山）将丝绸摩擦过的玻璃棒去接触不带电的验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是 A．摩擦起电创造了电荷 B．摩擦后丝绸带正电荷 C．金属箔带电是因为玻璃棒上的电子转移到验电器上 D．玻璃棒与验电器接触时，瞬间的电流方向是从玻璃棒到验电器 31．（2018·兰州）下列说法中正确的是 A．自由电子定向移动的方向为电流的方向 B．木质铅笔里的石墨芯属于导体 C．物体的内能增大，温度一定升高 D．发生热传导的条件是两个物体含有的热量不同 32．（2018·达州）如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是 A．a上的一些电子转移到b上，瞬时电流方向b→a B．b上的一些电子转移到a上，瞬时电流方向a→b C．b上的一些电子转移到a上，瞬时电流方向b→a D．a上的一些电子转移到b上，瞬时电流方向a→b 33．（2018·温州）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极） A． B． C． D． 34．（2018·邵阳）取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述错误的是 A．金属杆是导体 B．两金属箔片能够张开是因为带上了同种电荷 C．实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷 D．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B 35．（2018·北京）下列说法中正确的是 A．同种电荷相互排斥 B．光是电磁波 C．电荷的移动形成电流 D．负电荷定向移动的方向就是电流的方向 36．（2018·威海）苹果园里铺满银光闪闪的膜，用途是_________________________________________________；这种膜表面涂有铝粉，若不小心刮到高压线上可能会导致___________(填一种电路故障)。 37．（2018·云南）如图所示，两个相同的验电器A和B，A带负电，B不带电。验电器A的金属薄片张开，这是因为_________________________________。用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从___________(选填“A到B”或“B到A”)。学科；网 38．（2017·绥化）如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号。 4．B【解析】物理学中规定，我们把正电荷定向移动的方向定为电流的方向，自由电子的定向移动方向与电流方向相反。所以避雷针把乌云所带的大量电子引到地面，此过程中电流方向为从地面向乌云。故选B。 5．A【解析】在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗了电能，所以手机电池相当于用电器。故选A。 6．B【解析】电源是提供电能的装置；电源是将其它形式的能转换为电能的装置。故ACD说法错误。故选B。 7．D【解析】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故选：D。 8．A【解析】电路是指用电线把电源、用电器、开关连接起来组成的电流的路径；所以开关、用电器、电源和导线是必须的元件；而验电器是用于检验物体是否带电的仪器，故不是组成电路的必要元件，故选A。 9．C【解析】A．灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路，灯泡不发光，故A不符合题意。B．灯丝的一端和电源的正极相连，没有构成通路，灯泡不发光，B不符合题意。C．灯丝的一端和电源的正极相连，灯丝的另一端和电源的负极相连，电路构成通路，灯泡发光，C符合题意为答案。D．灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路，灯泡不发光，故D不符合题意。 10．用电器 电源 【解析】在给充电宝充电的过程中，充电宝相当于电路组成中的用电器，电能转化为充电宝电池中的化学能。当充电宝与手机相连时，充电宝相当于该电路的电源，供手机工作，在这个过程中，化学能转化为电能。 13．导体 短路 热量 【解析】因为锡是金属，具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，就形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧。 14． 【解析】要使灯泡发光，则电路中必须有电源；如果电源在左侧，根据电流方向可知，下端必须为正极；若右端为电流表则灯泡L2短路、灯泡不发光，不符合题意，所以电源应位于右侧，且下端为正极，左侧为电流表，两灯泡并联、且都发光；电流从正极出发分支；一支经灯泡L2，另一支经电流表、灯泡L1，然后共同经开关回负极，通过L1的电流方向及电路图如图所示。 15． 【解析】先画出电源符号，从电源的正极出发经开关开始分支，一支经灯泡L1、S1另一支经灯泡L2，然后共同回到负极，如图所示。 19．A【解析】开关S1和S2都闭合时，电路发生局部短路，即电铃短路，电流不再通过电铃；故灯泡亮，但电铃不响。故选：A。学科@网 20．B【解析】由图可知，引爆装置的工作原理是：起爆器被导线短路，没有电流通过起爆器，所以起爆器不工作；当设定起爆时间一到，定时开关S断开，有电流通过引爆装置而发生爆炸；则在c处剪断导线可以使起爆器不能与电源相连，而赶在起爆之前用导线连接cd、在起爆之前用导线直接连接电源两极这种情况都能使起爆器被短路，从而能使起爆器不工作，定时炸弹不会爆炸；但是如果在d处剪断导线，则有电流通过引爆装置而引爆炸弹，所以，为使引爆装置停止工作，小虎不能实施的是在d处剪断导线。故选：B。 21．C【解析】电流从电源正极流出，在L2处分成两支，一支通过L2，到电源负极；一支通过L1，再过开关S到电源负极。所以此电路两灯并联，开关S控制L1。故选：C。 22．C【解析】A、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路。灯泡不发光。不符合题意。B、灯丝的一端和电源的正极相连，没有构成通路，灯泡不发光。不符合题意。C、灯丝的一端和电源的正极相连，灯丝的另一端和电源的负极相连，电路构成通路，灯泡发光。符合题意。D、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路。灯泡不发光。不符合题意。故选：C。 25．定向移动 B向A 【解析】电流是导体中的电荷发生定向移动形成的；规定正电荷的定向移动方向为电流的方向，因为电子由A向B移动，故电流的方向为：B向A。 26． 【解析】由电路图可知，两灯泡并联，开关控制L1支路，根据电路图连接实物图，如图所示： 27． 【解析】实物图中从电源的正极出发，S1与L2构成一个支路，L1与S2构成一个支路，然后一起经过开关S，并回到电源的负极，画出电路图如图所示。 28． 【解析】从电源正极出发，先连接单刀双掷开关的中间接线柱（这样才能实现两个电路的转换），单刀双掷开关向左边按下时，只有红灯连入电路中，红灯亮绿灯熄；向右边按下时，只有绿灯连入电路中，绿灯亮红灯熄灭，如图所示。 31．B【解析】A．人们规定正电荷定向移动的方向为电流的方向，故A错误；B．木质铅笔里的石墨芯，容易导电，是导体，故B正确；C．晶体熔化时，吸热温度不变，内能是增大的，所以物体的内能增大，温度不一定升高，故C错误；D．发生热传导的条件是两个物体的温度不同，故D错误；故选B。 32．B【解析】原来金属球b不带电，对外显中性，金属球b与带正电的a物体接触时，带正电a物体得到电子的本领大于不带电的金属球b，带正电的a物体得到电子，金属球b失去电子带正电，电子的移动方向为b→a，所以瞬时电流的方向为a→b。故选：B。学科，网 33．B【解析】电路图中，两电池串联后给电池供电：A两电池并联与原图不符所以A错误；B中电池是串联，电池连接正确，所以B正确；C图中电池的正负极连接不正确，所以C错误；D中电池没有连入电路中，所以D不正确。故选：B。 34．D【解析】A．据题意可知，该金属棒能导电，所以一定是导体，故A正确；B．验电器的原理是同种电荷相斥，故两金属箔片能够张开是因为带上了同种电荷，故B正确；C．原来A验电器带负电，即有多余电子，B验电器不带电，即不多电子，也不少电子，所以当用金属棒连接时，一部分电子会从A运动到B，故B验电器中的金属箔由于多电子而带上了负电荷，故C正确；D．据C可知，电子的运动方向是A到B，由于电子是负电荷，所以电流的方向是由B到A，故D错误；故选D。 37．同种电荷相互排斥 B到A 【解析】验电器A的金属箔张开，是因为同种电荷相互排斥；验电器A带负电，说明A有多余的电子，而验电器B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子由A向B移动；因自由电子的定向移动方向与电流方向相反，故金属棒中的电流方向由B到A。 38．
