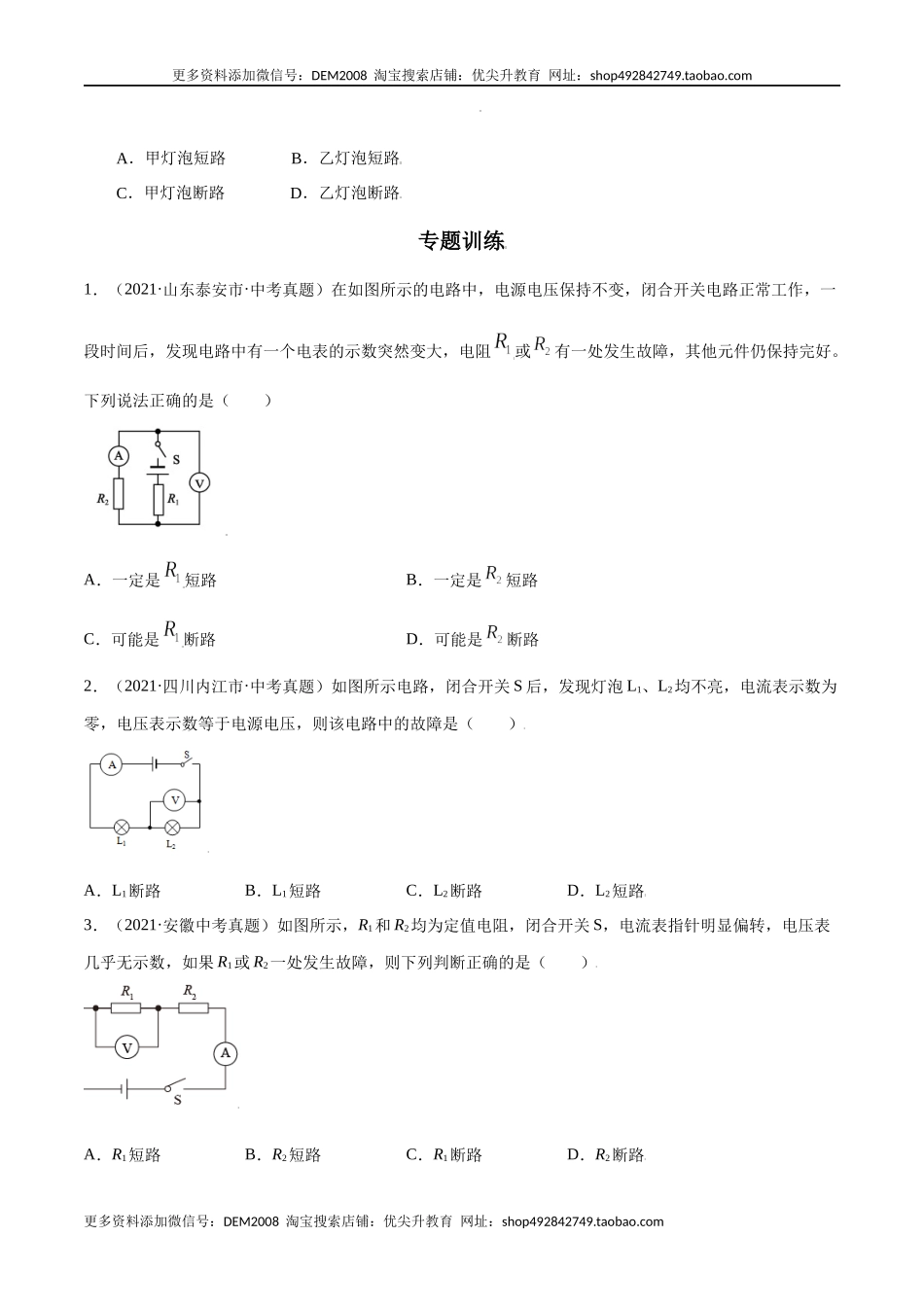

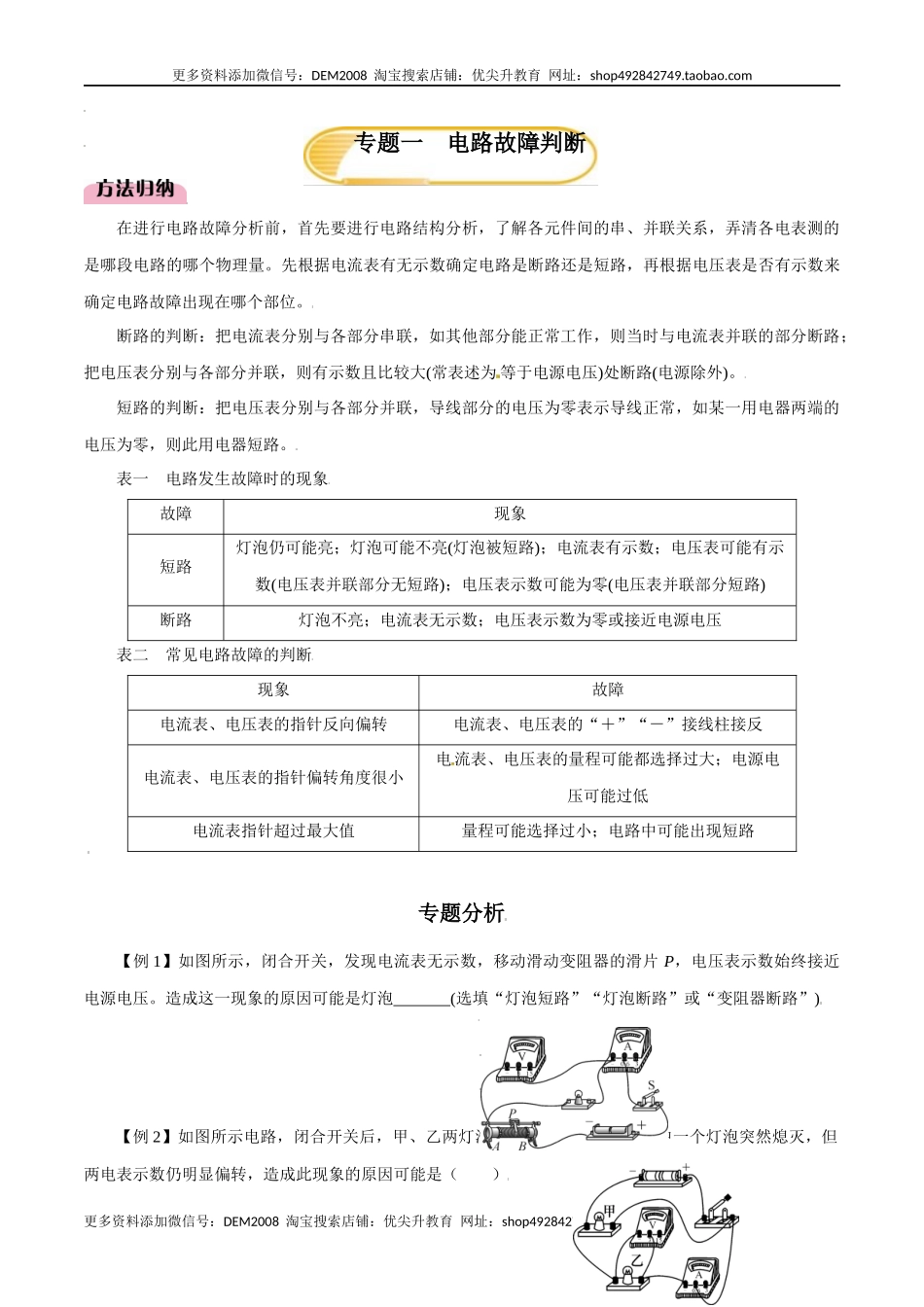

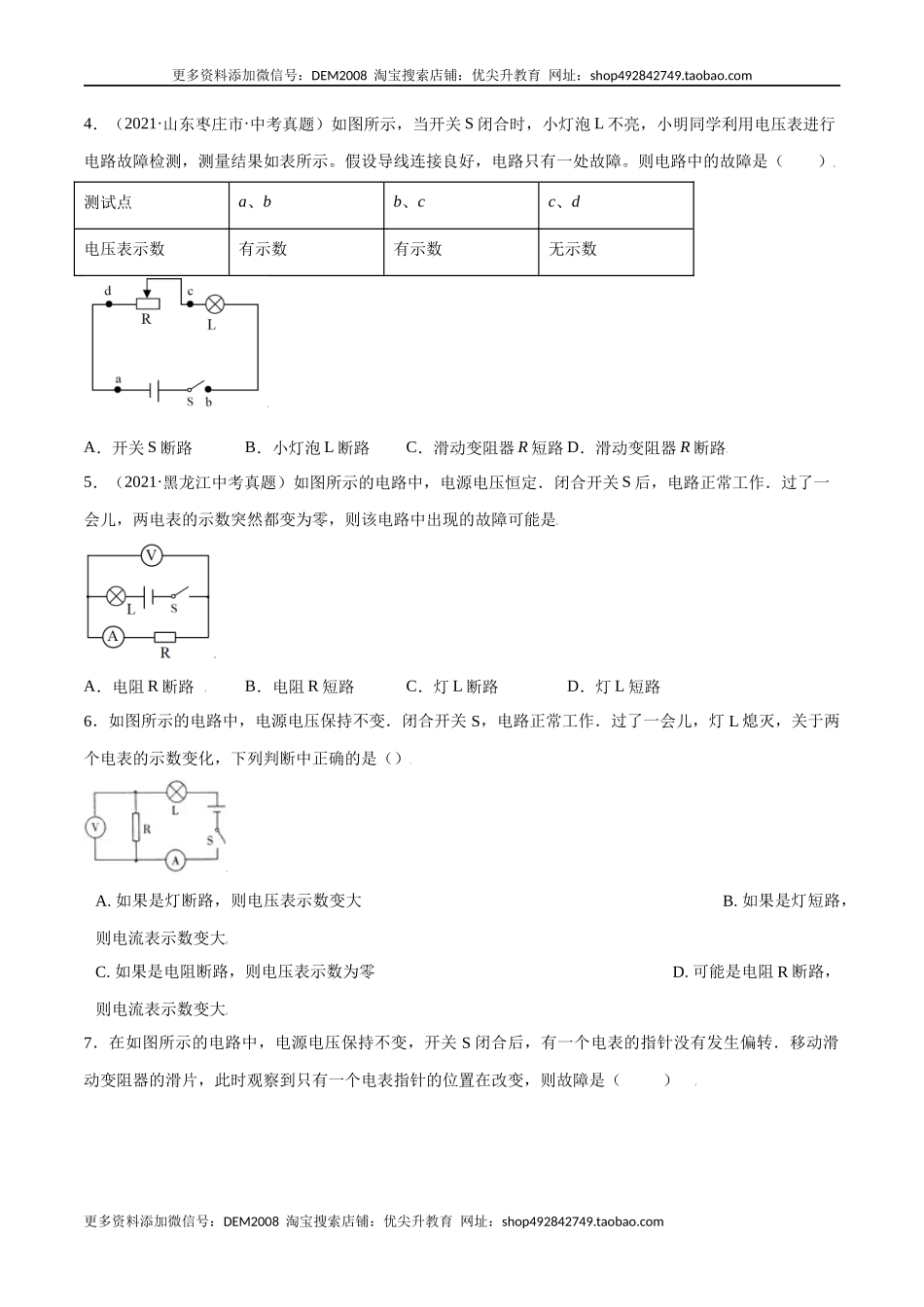

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 专题一 电路故障判断 在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的是哪段电路的哪个物理量。先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来确定电路故障出现在哪个部位。 断路的判断：把电流表分别与各部分串联，如其他部分能正常工作，则当时与电流表并联的部分断路；把电压表分别与各部分并联，则有示数且比较大(常表述为等于电源电压)处断路(电源除外)。 短路的判断：把电压表分别与各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。 表一　电路发生故障时的现象 故障 现象 短路 灯泡仍可能亮；灯泡可能不亮(灯泡被短路)；电流表有示数；电压表可能有示数(电压表并联部分无短路)；电压表示数可能为零(电压表并联部分短路) 断路 灯泡不亮；电流表无示数；电压表示数为零或接近电源电压 表二　常见电路故障的判断 现象 故障 电流表、电压表的指针反向偏转 电流表、电压表的“＋”“－”接线柱接反 电流表、电压表的指针偏转角度很小 电流表、电压表的量程可能都选择过大；电源电压可能过低 电流表指针超过最大值 量程可能选择过小；电路中可能出现短路 专题分析 【例1】如图所示，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。造成这一现象的原因可能是灯泡 (选填“灯泡短路”“灯泡断路”或“变阻器断路”) 【例2】如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表示数仍明显偏转，造成此现象的原因可能是（ ） A．甲灯泡短路　　　　B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路 专题训练 1．（2021·山东泰安市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻或有一处发生故障，其他元件仍保持完好。下列说法正确的是（ ） A．一定是短路 B．一定是短路 C．可能是断路 D．可能是断路 2．（2021·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　） A．L1断路 B．L1短路 C．L2断路 D．L2短路 3．（2021·安徽中考真题）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　） A．R1短路 B．R2短路 C．R1断路 D．R2断路 4．（2021·山东枣庄市·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　） 测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路 5．（2021·黑龙江中考真题）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是 A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路 6．如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是（） A. 如果是灯断路，则电压表示数变大                      B. 如果是灯短路，则电流表示数变大 C. 如果是电阻断路，则电压表示数为零                  D. 可能是电阻R断路，则电流表示数变大 7．在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转．移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（   ） A. 变阻器R1短路                   B. 电阻R2短路                     C. 变阻器R1断路                   D. 电阻R2断路 8．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（   ） A. 若灯L′亮，则灯L一定断路                                   B. 若灯L′亮，则灯L一定短路 C. 若灯L′不亮，则电阻R一定断路                           D. 若灯L′不亮，则电阻R一定短路 9．如图所示电路，当开关S闭合，灯L1、L2均发光，电流表、电压表均有示数。过一会儿，两灯突然熄灭，电流表示数为零，电压表示数变大，可能发生的故障是（   ） A. L1断路                              B. 电流表断路                              C. L2断路                              D. L2短路 10．小强同学在探究串联电路电流规律的实验中，按如图连接好了电 路，闭合开关 S 后，观察实验，两灯均不发光．为检测出电路故障， 他做了以下操作：将一完好的灯泡接到 a、b 两点，观察电流表仍无 示数，灯泡不发光；将完好灯泡接到 b、c 两点，观察电流表有示数， 灯泡发光暗淡；将灯泡接到 a、c 两点，观察电流表有示数，灯泡发光 强烈；则电路故障可能是（   ） A. 灯 L1 断路                       B. 灯 L2 断路                       C. 灯 L2 短路                       D. 电流表烧坏了 11．在下图所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数．过一会儿，发现小灯泡不发光，电压表示数为0，已知电路只有一处故障， 则下列判断正确的是 （   ） A. 电压表短路                    B. 小灯泡灯丝断路                    C. 电阻R 断路                    D. 电流表短路 12．（2021·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻 R1或R2上。请写出两电表的变化情况及其对应的故障。______、______ 。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
