专题15.4 电流的测量--九年级物理人教版.doc

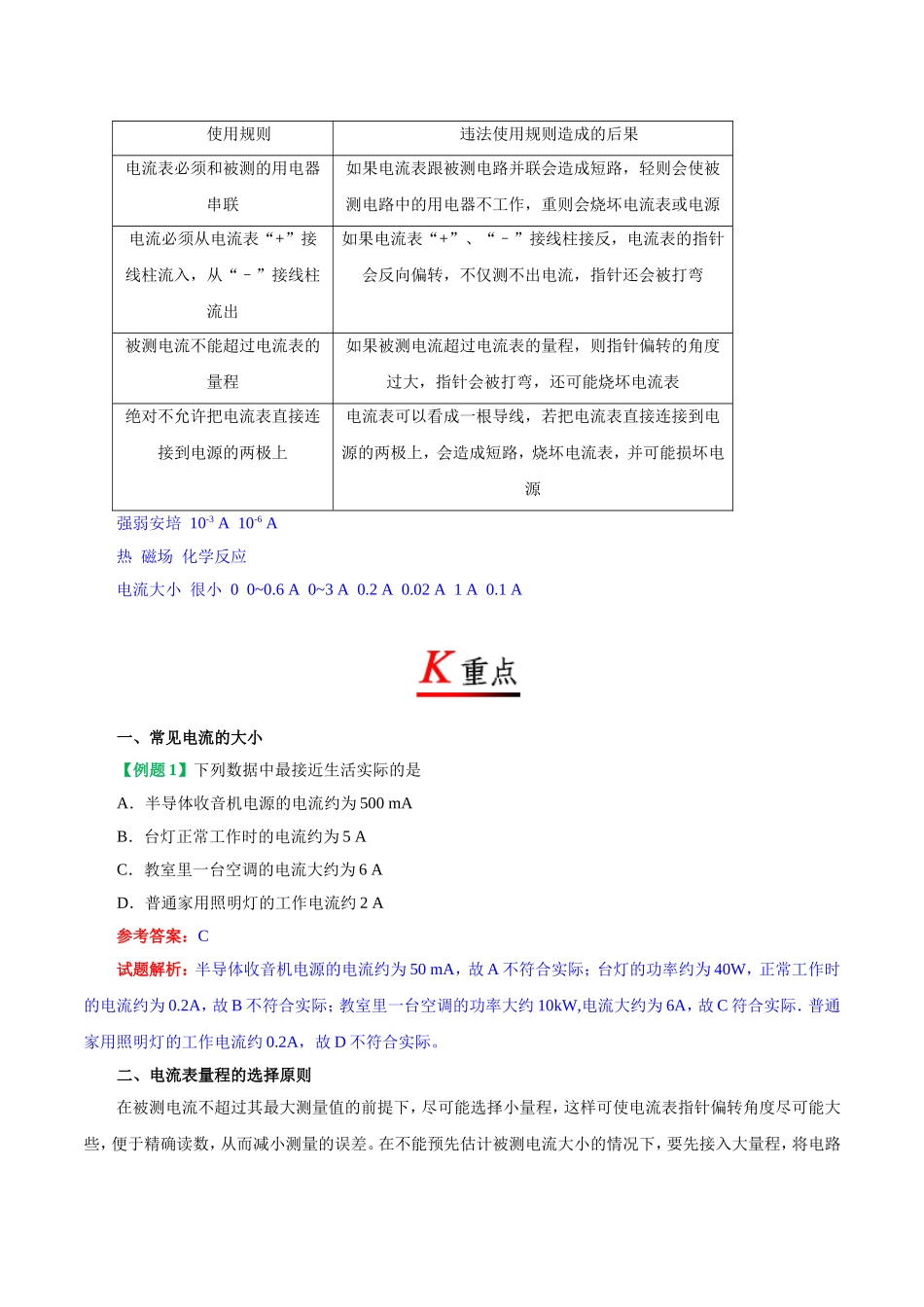

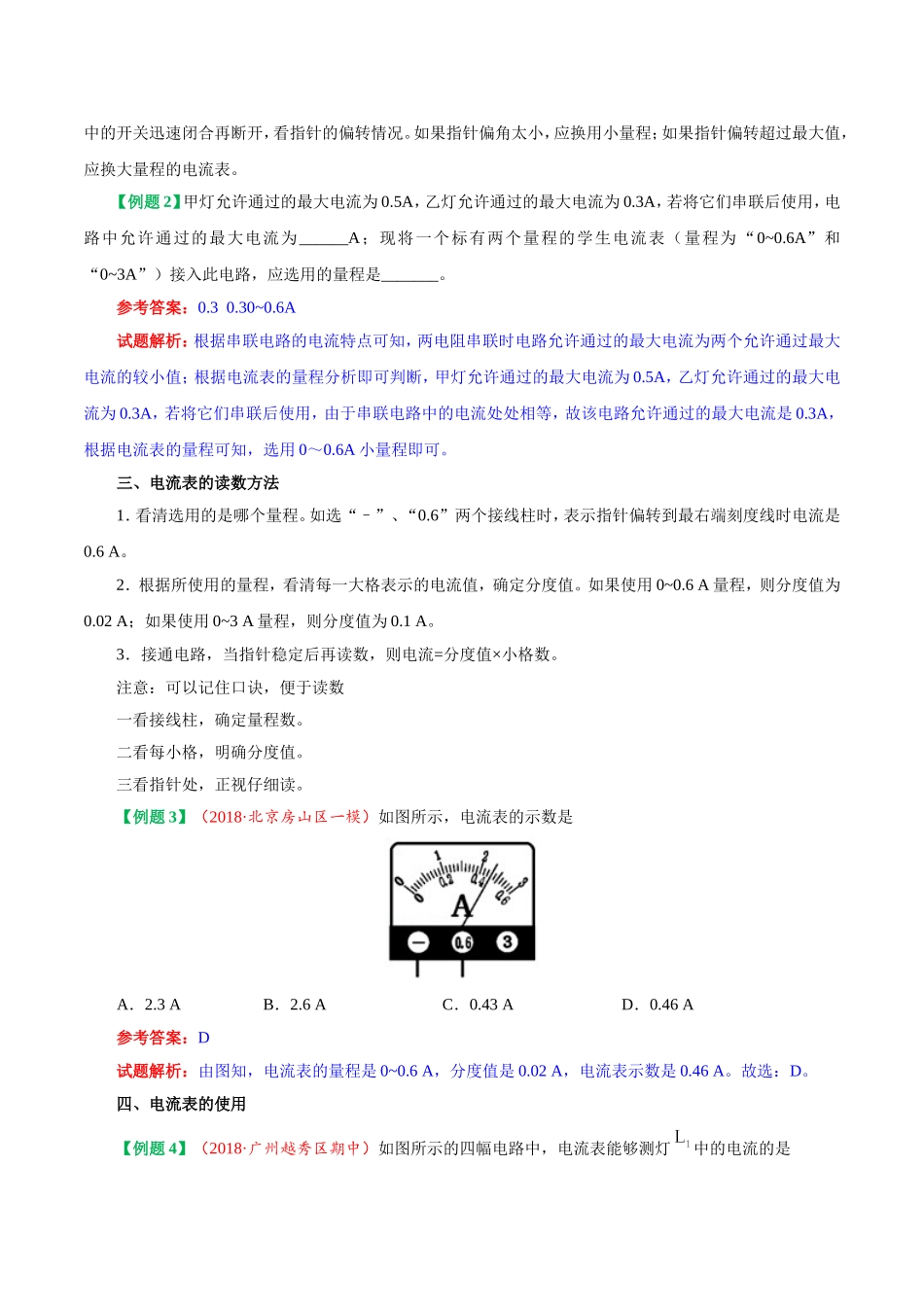

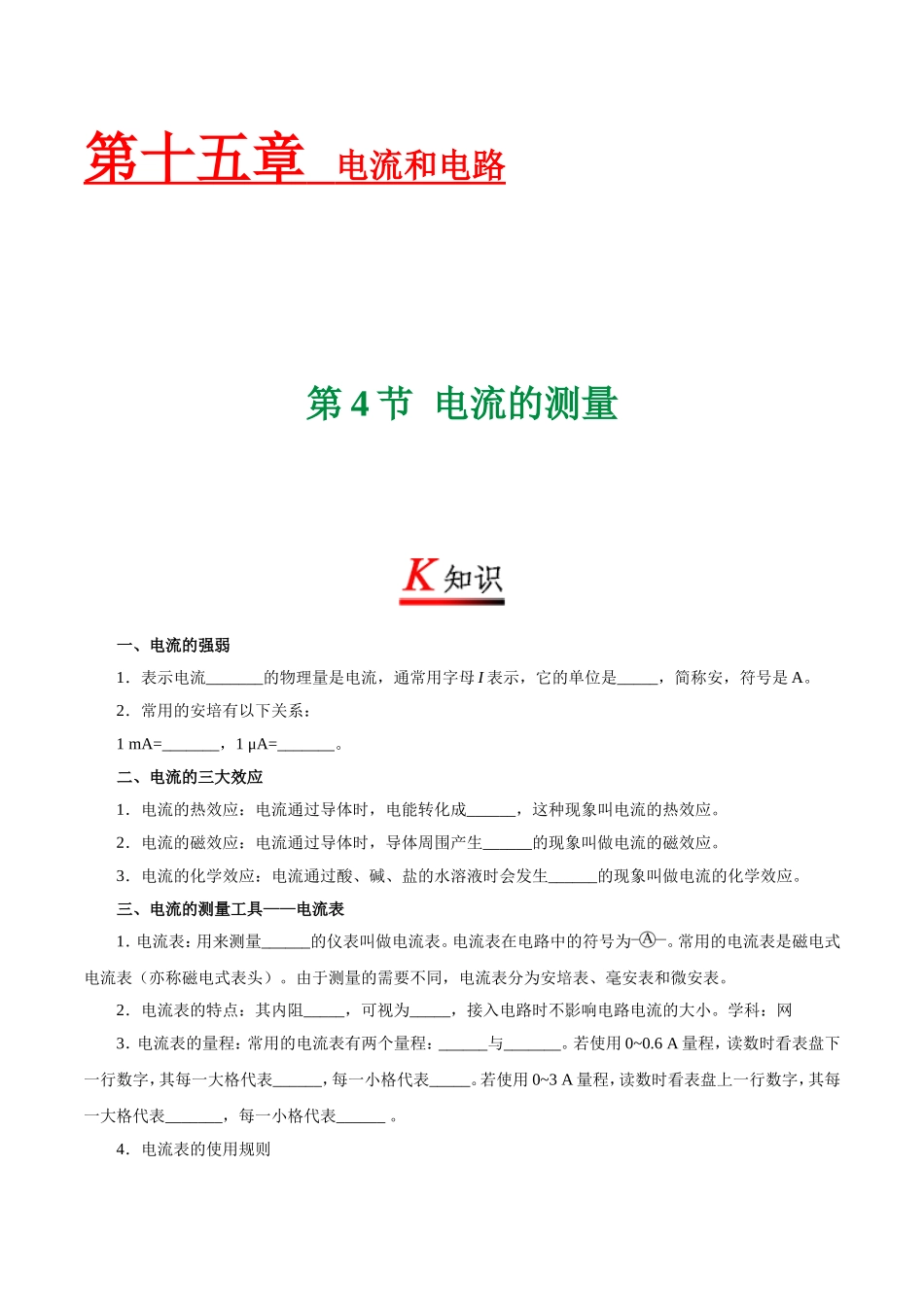

第十五章 电流和电路 第4节 电流的测量 一、电流的强弱 1．表示电流_______的物理量是电流，通常用字母I表示，它的单位是_____，简称安，符号是A。 2．常用的安培有以下关系： 1 mA=_______，1 μA=_______。 二、电流的三大效应 1．电流的热效应：电流通过导体时，电能转化成______，这种现象叫电流的热效应。 2．电流的磁效应：电流通过导体时，导体周围产生______的现象叫做电流的磁效应。 3．电流的化学效应：电流通过酸、碱、盐的水溶液时会发生______的现象叫做电流的化学效应。 三、电流的测量工具——电流表 1．电流表：用来测量______的仪表叫做电流表。电流表在电路中的符号为。常用的电流表是磁电式电流表（亦称磁电式表头）。由于测量的需要不同，电流表分为安培表、毫安表和微安表。 2．电流表的特点：其内阻_____，可视为_____，接入电路时不影响电路电流的大小。学科：网 3．电流表的量程：常用的电流表有两个量程：______与_______。若使用0~0.6 A量程，读数时看表盘下一行数字，其每一大格代表______，每一小格代表_____。若使用0~3 A量程，读数时看表盘上一行数字，其每一大格代表_______，每一小格代表______ 。 4．电流表的使用规则 使用规则 违法使用规则造成的后果 电流表必须和被测的用电器串联 如果电流表跟被测电路并联会造成短路，轻则会使被测电路中的用电器不工作，重则会烧坏电流表或电源 电流必须从电流表“+”接线柱流入，从“–”接线柱流出 如果电流表“+”、“–”接线柱接反，电流表的指针会反向偏转，不仅测不出电流，指针还会被打弯 被测电流不能超过电流表的量程 如果被测电流超过电流表的量程，则指针偏转的角度过大，指针会被打弯，还可能烧坏电流表 绝对不允许把电流表直接连接到电源的两极上 电流表可以看成一根导线，若把电流表直接连接到电源的两极上，会造成短路，烧坏电流表，并可能损坏电源 强弱安培 10-3 A 10-6 A 热 磁场 化学反应 电流大小 很小 0 0~0.6 A 0~3 A 0.2 A 0.02 A 1 A 0.1 A 一、常见电流的大小 【例题1】下列数据中最接近生活实际的是 A．半导体收音机电源的电流约为500 mA B．台灯正常工作时的电流约为5 A C．教室里一台空调的电流大约为6 A D．普通家用照明灯的工作电流约2 A 参考答案：C 试题解析：半导体收音机电源的电流约为50 mA，故A不符合实际；台灯的功率约为40W，正常工作时的电流约为0.2A，故B不符合实际；教室里一台空调的功率大约10kW,电流大约为6A，故C符合实际．普通家用照明灯的工作电流约0.2A，故D不符合实际。 二、电流表量程的选择原则 在被测电流不超过其最大测量值的前提下，尽可能选择小量程，这样可使电流表指针偏转角度尽可能大些，便于精确读数，从而减小测量的误差。在不能预先估计被测电流大小的情况下，要先接入大量程，将电路中的开关迅速闭合再断开，看指针的偏转情况。如果指针偏角太小，应换用小量程；如果指针偏转超过最大值，应换大量程的电流表。 【例题2】甲灯允许通过的最大电流为0.5A，乙灯允许通过的最大电流为0.3A，若将它们串联后使用，电路中允许通过的最大电流为______A；现将一个标有两个量程的学生电流表（量程为“0~0.6A”和“0~3A”）接入此电路，应选用的量程是_______。 参考答案：0.3 0.30~0.6A 试题解析：根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值；根据电流表的量程分析即可判断，甲灯允许通过的最大电流为0.5A，乙灯允许通过的最大电流为0.3A，若将它们串联后使用，由于串联电路中的电流处处相等，故该电路允许通过的最大电流是0.3A，根据电流表的量程可知，选用0～0.6A小量程即可。 三、电流表的读数方法 1．看清选用的是哪个量程。如选“–”、“0.6”两个接线柱时，表示指针偏转到最右端刻度线时电流是0.6 A。 2．根据所使用的量程，看清每一大格表示的电流值，确定分度值。如果使用0~0.6 A量程，则分度值为0.02 A；如果使用0~3 A量程，则分度值为0.1 A。 3．接通电路，当指针稳定后再读数，则电流=分度值×小格数。 注意：可以记住口诀，便于读数 一看接线柱，确定量程数。 二看每小格，明确分度值。 三看指针处，正视仔细读。 【例题3】（2018·北京房山区一模）如图所示，电流表的示数是 A．2.3 A B．2.6 A C．0.43 A D．0.46 A 参考答案：D 试题解析：由图知，电流表的量程是0~0.6 A，分度值是0.02 A，电流表示数是0.46 A。故选：D。 四、电流表的使用 【例题4】（2018·广州越秀区期中）如图所示的四幅电路中，电流表能够测灯中的电流的是 A． B． C． D． 参考答案：A 试题解析：电流表使用时，测量哪个用电器的电流就与该用电器串联在一起，A选项中，电流表与灯泡L1串联，正负接线柱连接正确，B选项中电流表的正负接线柱接反了，C选项中电流表接在干路中，测量的是总电流，D选项中电流表与用电器并联，违反使用原则。答案选A。 1．（2018·微山县一模）图中，能直接测量通过灯L1和L2总电流的电路是 A． B． C． D． 2．（2018·沧州期末）如图，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为 A．M接a，N接b B．M接c，N接d C．M接b，N接a D．M接d，N接c 3．（2018·珠江中学期中）连接如图所示电路，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是 A．电流表的缘故 B．灯泡L1和L2的电阻不同 C．导线有电阻 D．灯泡L1和L2在电路中的位置 4．如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是 A．0.42 A B．0.44 A C．2.2 A D．2.4 A 5．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是 A．电流表测的是L1的电流 B．电流表测的是L2的电流 C．电流表与电灯并联了 D．电流表测的是干路中的电流 6．如图所示，电路中能正确测出通过灯L2的电流的是 A． B． C． D． 7．如图所示，闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是 A．小灯泡发生短路 B．小灯泡发生断路 C．电流表使用的量程小了 D．电流表的接线柱接反了 8．如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生 A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断 9．（2018·佛山模拟）如题图中电流表的示数是________A。 10．请你仔细观察如图所示实物电路。若此时闭合开关，电路的状态为_________（选填“通路”、“断路”或“短路”）。 （1）请在图中去掉一根导线，将电路改成一个串联电路（在不需要的导线上画一个×）； （2）请在图中改一根导线，将此电路改成并联电路，此时电流表测通过_______的电流（在不需要的导线上画一个×，再补画上一条新的导线）。 11．（2018·南雄二模）在下图中的圆圈内填上合适的电表符号，使电路能够正常工作。 12．如图所示电路，下列说法正确的是 A．L1、L2串联 B．开关S只控制L2 C．电流表测干路中电流 D．电流表测L1的电流 13．（2018·攀枝花模拟）小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关后观察到、两个电流表的指针偏转情况如图乙，下列说法正确的是 A．电流表的示数为 B．电流每流过一个灯泡，都会减弱一些 C．两个灯泡的亮度一定相同 D．电流表的示数为 14．（2018·武汉期中）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表和指针偏转分别如图乙、丙所示，通过灯泡和的电流分别为 A． B． C． D． 15．（2018·北京161中学期中）如图所示的电路中，有可能损坏电流表的是 A． B． C． D． 16．如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你： a．画出相应的电路图； b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并且在原导线上打×。 17．（2017·济宁）如图所示的电路中，闭合开关时，下列说法正确的是 A．两个灯泡串联 B．开关只能控制灯L1 C．电流表测的是灯泡L1的电流 D．电流方向从电流表到开关 18．（2017·怀化）图中，能直接测量通过灯L1电流的电路是 A． B． C． D． 19．（2018·襄阳）为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。电流的单位是用下列哪位物理学家的名字来命名的 A．法拉第 B．帕斯卡 C．牛顿 D．安培 20．（2018·巴中）如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是 A．L1短路 B．L2短路 C．L1断路 D．L2断路 3．A【解析】由电路图可知，两灯和两电流表串联接入电路，串联电路中各处的电流相等，而实验时电流表甲和乙的示数分别为0.18 A和0.16 A，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调零。故选A。 4．C【解析】根据在电流表的同一刻度处，0~3 A量程的读数是0~0.6A量程读数的5倍计算。电流表使用“0~3 A”的量程时，指针恰好指在0.44 A位置，读数应为2.2 A。故选C。学，科网 5．B【解析】利用断表法判断电流表测量通过用电器的电流：去掉电流表，L1发光，L2不发光，因此电流表测的是L2的电流，故选B。 6．D【解析】电流表在电路中是串联使用的，与哪个用电器串联，则测哪个用电器的电流。A．电流表与L1串联，测L1的电流；B．电流表在干路中，测干路中的电流，不能只读L2的电流；C．电流表的正负极接错了；D．电流表与L2串联，测L2的电流，故选D。 10．（1）短路 如左图所示 （2）如右图所示 与L2 【解析】根据实物图可知，开关闭合后，电流直接经过导线从电源正极回到电源负极，因此此时的电路为短路； （1）从电源正极依次串联开关、电流表、灯泡L2、L1回到电源负极，因此将灯泡L1与电流表相连的导线去掉；如左图所示； （2）从电源正极经过开关后开始分支，一路经过电流表和L2，另一路经过L1，然后两路汇合回到电源负极，因此电流表测量L2中的电流，并将电源负极与灯泡L1左接线柱相连的导线改接右接线柱，如右图所示。 11． 【解析】图中的两电阻并联，下面电阻右侧电表与电阻R1串联，故应是电流表；上面电表串联在电路中，故应是电流表；如图所示。 12．D【解析】由题图所示可知，两个灯泡是并联的，电流表测的是灯泡L1的电流，开关在干路上，能控制整个电路的通断，故选D。 15．B【解析】A、两灯泡并联，电流表测支路上电流，不会被烧坏。故A不符合题意．B、开关闭合后，灯泡被短路，电流表直接接在电源两极上，会损坏电流表．故B符合题意。C、下面的灯泡被短路，电流表测左边灯泡的电流．不会被烧坏．故C不符合题意。D、两灯泡并联，电流表测支路上电流．不会被烧坏，故D不符合题意。故选B。 16．如左图所示 如右图所示 【解析】（1）从正极开始分支；一支经电流表、灯泡L2、开关回到负极；另一支经灯泡L1、开关回到负极；如图所示。学》科网 （2）把灯泡L1与电源正极连接的导线与电流表的负极连接；此时电流表测量电路总电流；如图所示。 19．D【解析】法拉第发现了电磁感应现象，但法拉第不是电流的单位，故A错误；在国际单位制中，压强的国际单位是帕斯卡；力的国际单位是牛顿；电流的国际单位是安培，故只有D符合题意，故选D。 20．B【解析】A、如果灯泡L1短路，则L1熄灭，L2亮，电流表示数变大，故A不符合题意；B、如果灯泡L2短路，则L2熄灭，L1亮，电流表示数变大，故B符合题意；CD、如果灯泡L1（或L2）断路，整个电路断路，则L1、L2电都熄灭，电流表示数为零，故C、D不符合题意；故选：B。
