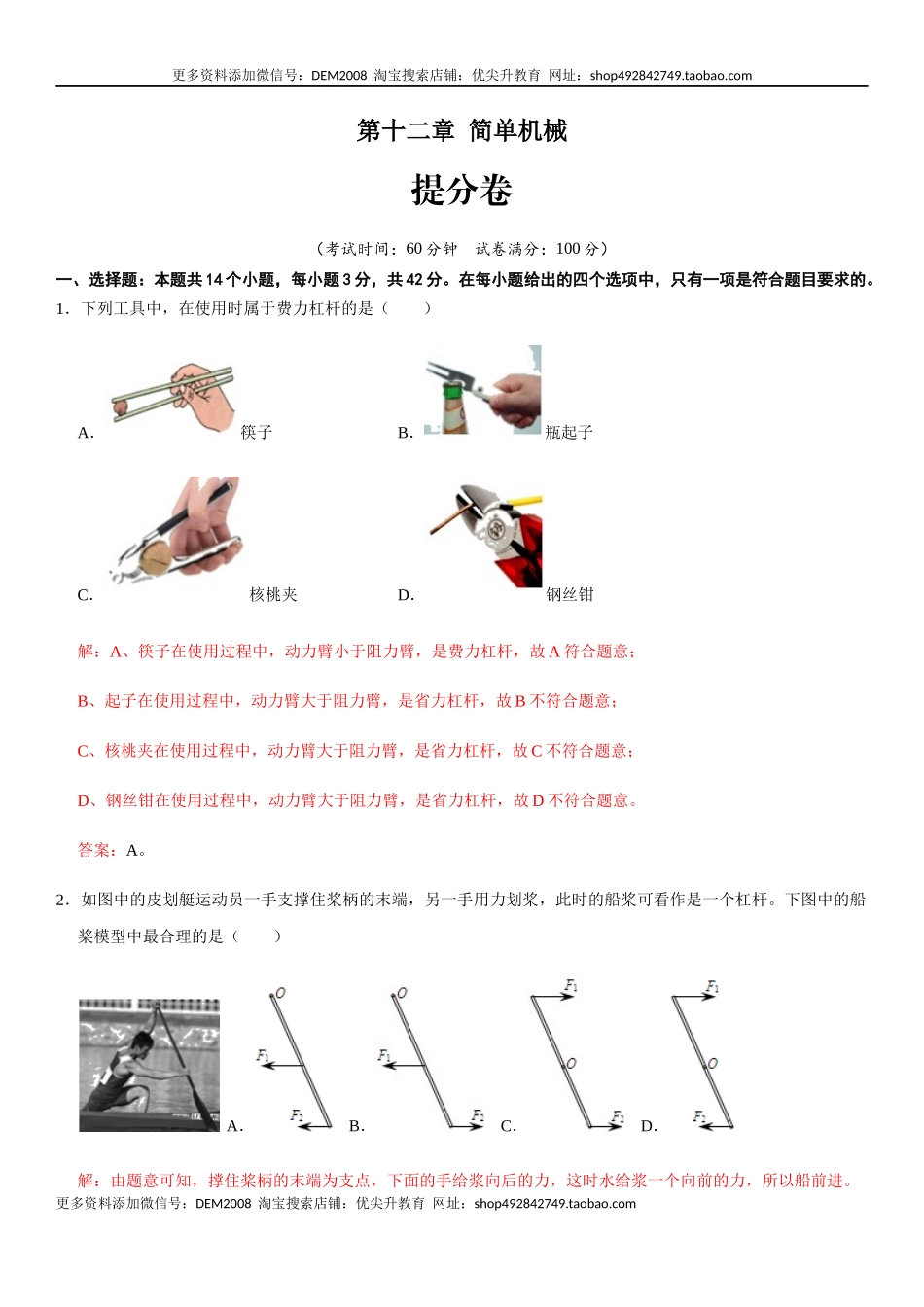

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第十二章 简单机械 提分卷 （考试时间：60分钟 试卷满分：100分） 一、选择题：本题共14个小题，每小题3分，共42分。在每小题给出的四个选项中，只有一项是符合题目要求的。 1．下列工具中，在使用时属于费力杠杆的是（　　） A．筷子 B．瓶起子 C．核桃夹 D．钢丝钳 解：A、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A符合题意； B、起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意； C、核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意； D、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不符合题意。 答案：A。 2．如图中的皮划艇运动员一手支撑住桨柄的末端，另一手用力划桨，此时的船桨可看作是一个杠杆。下图中的船桨模型中最合理的是（　　） A． B． C． D． 解：由题意可知，撑住桨柄的末端为支点，下面的手给浆向后的力，这时水给浆一个向前的力，所以船前进。 答案：B。 3．一个600N重的成年人和一个小孩都过一道8m宽的水渠。成人从左岸到右岸，而小孩从水渠右岸到左岸，两岸各有一块6m长的坚实木板（忽略木板自身重量和木板叠交的距离），要使成年人和小孩都能平安过渠，小孩的体重至少是（　　） A．100N B．200N C．300N D．400N 解：（1）因成年人较重，所以只要成年人能安全过水渠，则小孩也能安全过水渠； 小孩站在B′处让成年人先从木板上过水渠，当成年人到达水渠对岸后，站在B′处，然后再让小孩过水渠如图所示： （2）把木板A′B′视为杠杆，O为支点，成年人对A′B′的压力视为阻力F2，小孩对木板的压力视为动力F1， 当成年人在A′时，阻力（成年人对A′B′的压力）最大，为F2＝G成年人＝600N， 由题意和图示可知：OA′＝2m，OB′＝6m﹣2m＝4m， 由杠杆平衡条件可得：F1×OB′＝F2×A′O， 则F1＝＝＝300N， 即小孩体重不能轻于300N； 答案：C。 4．如图所示，用细绳将一重为6N的物体沿粗糙程度相同的斜面匀速拉到高处，斜面长s＝1.5m，高h＝0.5m，在此过程中，斜面的机械效率为75%。下列说法正确的是（　　） A．拉力F的大小为2N B．斜面对物体的摩擦力与拉力F是一对平衡力 C．只将物体拉到斜面中点位置处，斜面的机械效率变为原来的一半 D．若只把斜面的高度降低，则斜面的机械效率降低 解： A、此过程所做的有用功为：W有＝Gh＝6N×0.5m＝3J， 根据η＝变形得，总功为：W总＝＝＝4J； 由W总＝Fs得，拉力为：F＝＝≈2.7N，故A错误； B、物体在斜面上做匀速直线运动，受到平衡力的作用，即物体在重力、支持力、拉力、摩擦力四个力的作用下处于平衡状态，因支持力和重力不在同一直线上，则二力不是一对平衡力，所以可知摩擦力与拉力也不是一对平衡力（根本原因是二力的大小并不相等），故B错误； C、只将物体拉到斜面中点位置处，斜面的倾斜角度不变，所以斜面的机械效率也不变，故C错误； D、若只把斜面的高度降低，即斜面的倾斜角度变小，则斜面的机械效率降低，故D正确。 答案：D。 5．如图所示，用一个始终水平向右的力F把杠杆OA从图示位置缓慢拉至接近水平的过程中，下列说法正确的是（　　） A．阻力臂一直变大 B．F先变小后变大 C．一直是省力杠杆 D．可以将杠杆OA拉至水平位置并保持静止 解： 如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，阻力的大小不变（等于物重G），阻力臂变大，动力臂不断变小，当阻力臂大于动力臂时，杠杆为费力杠杆；根据杠杆平衡条件F1L1＝F2L2可知，动力将变大。 ； 将杠杆OA拉至水平位置时，动力臂为0，杠杆不能平衡，不能保持静止状态，综上所述，A正确，BCD错误。 答案：A。 6．如图所示，将重150N的甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，杠杆在水平位置平衡，已知：乙物体所受重力为30N，AO：OB＝1：3，甲物体的底面积为0.2m2，g取10N/kg。下列说法正确的是（　　） A．甲物体对杠杆的拉力为10N B．杠杆对甲物体竖直向上的拉力为60N C．甲物体对水平地面的压强为750Pa D．水平地面对甲物体的支持力为60N 解：（1）根据杠杆平衡条件可得：FA•LAO＝FB•LOB， AO：OB＝1：3，则OB＝3AO， 所以细绳对杠杆拉力的作用FA＝＝＝3G乙＝3×30N＝90N； 根据力的作用的相互性可得，杠杆对甲物体竖直向上的拉力为90N，甲物体对杠杆的拉力也为90N，故AB错误。 （2）对甲物体进行受力分析可知，甲物体共受到竖直向下的重力、竖直向上的支持力和竖直向上的拉力三个力的作用，且重力等于拉力与支持力之和， 则甲物体对地面的压力：F甲＝F支＝G甲﹣FA＝150N﹣90N＝60N， 甲物体对地面的压强：p＝＝＝300Pa．故C错误，D正确。 答案：D。 7．用下列简单机械，使重量同为G的物体都处于静止状态，如图所示，其中用力最大的是（均不计摩擦和机械自重）（　　） A． B． C． D． 解： 由题知，不计摩擦和机械自重， A、由于杠杆平衡，动力臂大于阻力臂，所以F＜G； B、由于杠杆平衡，动力臂小于阻力臂，所以F＞G； C、使用定滑轮，F＝G； D、使用动滑轮，F＝G； 由以上分析可知，B选项中用力最大。 答案：B。 8．实心物体A由甲物质制成，实心物体B由乙物质制成，物体A和物体B的体积相同。甲、乙两种物质的质量与体积的关系如图1所示。把物体A挂在滑轮组下，如图2所示，若使滑轮组处静止状态，则虚线框内应悬挂B物体的个数是（绳重、轮重均忽略不计）（　　） A．1个 B．2个 C．3个 D．4个 解： 由图1可知，当m＝20g时，V甲＝10cm3，V乙＝40cm3， 则ρA＝＝＝2g/cm3，ρB＝＝＝0.5g/cm3， 所以ρA：ρB＝2g/cm3：0.5g/cm3＝4：1； 因为A、B的体积相同，所以由G＝mg＝ρVg可得，A、B的重力之比： GA：GB＝ρAVg：ρBVg＝ρA：ρB＝4：1； 由图2可知，使用的滑轮组中n＝2，不计摩擦和滑轮的自重，要使它们处于静止状态，设方框中挂N个B物体， 则有：N•GB＝GA， 则N＝×＝×＝2。 故ACD不符合题意；B符合题意。 答案：B。 9．如图所示，甲、乙分别为同一滑轮组的不同绕法，忽略绳重及一切阻力，用图甲绕法匀速提升重为900N的物体时，机械效率为90%。下列判断正确的是（　　） ①拉力F1的大小为450N ②用图乙绕法匀速提升400N重物时，机械效率为80% ③分别用两种绕法匀速提升相同重物时，图乙绕法机械效率大 ④分别用两种绕法匀速提升相同重物升高相同高度，F1、F2做功相等 A．只有②④正确 B．只有①②正确 C．只有②③正确 D．只有①②④正确 解： ①图甲中，n＝2，拉力端移动距离s＝2h，匀速提升重为900N的物体时，机械效率为90%， 由η＝＝＝＝＝90%可得拉力F1的大小： F1＝＝＝500N，故①错误； ②图甲中，忽略绳重及一切阻力，拉力F1＝（G+G动），则动滑轮的重力： G动＝2F1﹣G＝2×500N﹣900N＝100N； 忽略绳重及一切阻力，滑轮组的机械效率η＝＝＝， 用图乙绕法匀速提升400N重物时，其机械效率为： η′＝＝×100%＝80%，故②正确； ③④分别用两种绕法匀速提升相同重物、升高相同高度时，有用功相同，忽略绳重及一切阻力，克服动滑轮做的功是额外功，因同一滑轮组中动滑轮的重不变、提升高度相同，额外功相同，总功相同（即F1和F2做功相同），有用功与总功的比值相同、机械效率也相同，故③错误、④正确。 答案：A。 10．某同学旅游时，发现一种利用滚轴和绳子组装的特殊机械。当地人借助这种装置可以将较重的物体很轻便地搬运到二楼上面。他借助该装置提升100牛的重物（不计摩擦和装置的自重）。下列说法正确的是（　　） A．可以把A、B简化看成动滑轮 B．人将绳拉过1米时，物体也上升1米 C．物体匀速上升时，人对绳的拉力为20牛 D．利用该装置不能省力，但能改变力的方向 解： A、提升物体时，A的轴固定不动，属于定滑轮；B和物体一起移动，属于动滑轮，故A错； B、由图知，A、B组成滑轮组，n＝5，则拉力端移动距离s＝5h；人将绳拉过1m时，物体上升的高度h＝0.2m，故B错； C、不计摩擦和装置的自重，人对绳的拉力：F＝G＝×100N＝20N，故C正确； D、由C项解答和图示可知，利用该装置既能省力，又能改变力的方向，故D错。 答案：C。 11．如图所示，某建筑工人利用滑轮组提升水平面上重900N、底面积为200cm2的方形货箱，货箱20s内匀速上升4m，工人所用拉力F为500N（不计绳重和摩擦），则（　　） A．人拉绳子的速度为0.2m/s B．动滑轮的重力为100N C．该装置的机械效率是90% D．当滑轮组对货箱的拉力为零时，货箱对地面的压强为4.5×104Pa 解：A、由图可知n＝3，绳子自由端移动的距离：s＝nh＝3×4m＝12m，人拉绳子的速度v＝＝＝0.6m/s，故A错误； B、不计绳重和摩擦，由F＝（G+G动）可得，动滑轮的重力G动＝nF﹣G＝3×500N﹣900N＝600N，故B错误； C、滑轮组的机械效率：η＝＝＝＝＝＝60%，故C错误； D、当滑轮组对货箱的拉力为零时，货箱对地面的压力F′＝G＝900N，货箱对地面的压强p＝＝＝4.5×104Pa，故D正确。 答案：D。 12．用水平力F1拉动如图所示装置，使木板A在粗糙水平面上向右匀速运动，物块B在木板A上表面相对地面静止，连接B与竖直墙壁之间的水平绳的拉力大小为F2。不计滑轮重和绳重，滑轮轴光滑。则F1与F2的大小关系是（　　） A．F1＝F2 B．F2＜F1＜2F2 C．F1＝2F2 D．F1＞2F2 解：由图知， （1）动滑轮在水平方向上受到三个力的作用：水平向右的拉力F1，墙壁对它水平向左的拉力F墙，木板A对它水平向左的拉力F木板， 由于木板向右匀速运动，所以F1＝F墙+F木板， 由于同一根绳子各处的拉力相等，所以F木板＝F1， 由于力的作用是相互的，所以动滑轮对木板A的拉力为F动＝F木板＝F1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①； （2）物块B在水平方向上受到两个力的作用：绳子对它向左的拉力F2，木板A对它向右的摩擦力fA对B；由于物块B保持静止，所以F2＝fA对B； 木板A在水平方向上受到三个力的作用：动滑轮对木板向右的拉力F动，物体B对木板向左的摩擦力fB对A，地面对木板向左的摩擦力f地面， 由于木板向右匀速运动，所以F动＝fB对A+f地面﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣② 由于力的作用是相互的，所以fB对A＝fA对B＝F2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③ 由②③可得F动＝F2+f地面， 即F1＝F2+f地面， 也就是F1＝2F2+2f地面， 所以F1＞2F2。 答案：D。 13．如图所示，在水平面上的物体重200N，与水平面的滑动摩擦力的大小是48N，当用图示装置水平匀速拉动物体时，F＝20N．若绳子自由端移动的速度为0.6m/s，则（　　） A．滑轮组的机械效率是80% B．绳子与滑轮间的摩擦力大小是4N C．物体的速度大小是0.3m/s D．动滑轮重4N 解： A、由图知，水平使用滑轮组，n＝3，拉力端移动距离s＝3s物， 滑轮组的机械效率： η＝＝＝＝＝×100%＝80%，故A正确； BD、克服绳子与滑轮间摩擦做的功、克服滑轮与滑轮轴之间摩擦做的功等都是额外功，而题目所给条件无法计算有用功、总功大小，也无法直接计算额外功大小，所以无法计算出绳与滑轮间摩擦力以及动滑轮重，故BD错误； C、由题知，拉力端移动速度v＝3v物，所以物体的速度： v物＝v＝×0.6m/s＝0.2m/s，故C错。 答案：A。 14．如图所示为建筑工地上常用的吊装工具，物体M为重5000N的配重，杠杆AB的支点为O，已知OA：OB＝1：2，滑轮下面挂有建筑材料P，每个滑轮重100N，工人体重为700N，杠杆与绳的自重、滑轮组摩擦均不计，当工人用300N的力竖直向下以1m/s的速度匀速拉动绳子时（　　） A．工人对地面的压力为400N B．建筑材料P重为600N C．建筑材料P上升的速度为3m/s D．物体M对地面的压力为4400N 解： （1）当工人用300N的力竖直向下拉绳子时，因力的作用是相互的，则绳子对工人会施加竖直向上的拉力，其大小也为300N， 此时人受竖直向下的重力G、竖直向上的拉力F、竖直向上的支持力F支， 由力的平衡条件可得：F+F支＝G， 则F支＝G﹣F＝700N﹣300N＝400N， 因为地面对人的支持力和人对地面的压力是一对相互作用力，大小相等， 所以工人对地面的压力：F压＝F支＝400N，故A正确； B、由图可知n＝2，且滑轮组摩擦均不计， 由F＝（G+G动）可得，建筑材料P重； G＝2F﹣G动＝2×300N﹣100N＝500N，故B错误； C、物重由2段绳子承担，建筑材料P上升的速度v＝v绳＝×1m/s＝0.5m/s，故C错误； D、定滑轮受向下的重力、3段绳子向下的拉力、杠杆对定滑轮向上的拉力， 由力的平衡条件可得：FA′＝3F+G定＝3×300N+100N＝1000N； 杠杆对定滑轮的拉力和定滑轮对杠杆的拉力是一对相互作用力，大小相等，即FA＝F′A＝1000N； 根据杠杆的平衡条件：FA×OA＝FB×OB，且OA：OB＝1：2， 所以，FB＝＝＝500N； 因为物体间力的作用是相互的， 所以杠杆对物体M的拉力等于物体M对杠杆的拉力，即FB′＝FB＝500N； 物体M受竖直向下的重力、竖直向上的支持力、竖直向上的拉力， 则物体M受到的支持力为：FM支持＝GM﹣FB′＝5000N﹣500N＝4500N， 因为物体间力的作用是相互的， 所以物体M对地面的压力：FM压＝FM支持＝4500N．故D错误； 答案：A。 二、填空题（每空1分，共13分） 15．如图所示，古代士兵常用定滑轮把护城河上的吊桥拉起。使用定滑轮可以　改变动力方向　（选填“省力”、“省距离”或“改变动力方向”）；吊桥可以看作杠杆，绳子对它的拉力是动力，吊桥的重力是阻力。在拉起吊桥的过程中，阻力臂大小　变小　（选填：“变大”、“变小”或“不变”）。 解：（1）图中使用定滑轮的作用是改变动力的方向； （2）吊桥的重心在中点，重力的方向是竖直向下的，在吊起桥的过程中，从支点O到重力的作用线的距离变小，即阻力臂变小。 答案：改变动力的方向；变小。 16．如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机，已知AB长40cm，BC长50cm。室外机的质量为30kg，室外机的重力作用线正好通过AB中点，则A处钉受到的水平拉力F为 　200　N（支架重力不计）。为了安全，从力学的角度分析，室外机的位置应尽量 　靠近　（选填“靠近”或“远离”）墙壁。 解：由勾股定理可得，AC＝＝＝30cm。 由题意可知，以C为支点，ABC是一个杠杆。AC为A处螺钉水平拉力的力臂，室外机对其压力的力臂为AB长的， 由杠杆平衡条件可得：F×AC＝G×AB； 即：F×30cm＝300N××40cm； 解得：F＝200N； 为了安全，应减小A处的拉力（若拉力过大，支架对螺钉拉力会使螺钉松动而造成危险）； 在A处拉力和阻力G一定时，室外机的位置越靠近墙壁，室外机对支架压力力臂越小，根据杠杆平衡条件可知，A处的拉力将减小，以保证支架和室外机的安全。 答案：200；靠近。 17．如图所示，快递小哥为了较快的把货物装入运输车，用同样的器材设计了甲、乙两种方式提升货物，应该选用 　乙　装置，理由是 　利用乙装置不仅可以省力，也可以改变力的方向　。 解：由图可知，甲方式是两个定滑轮，定滑轮的本质是等臂杠杆，不能省力，乙方式是一个动滑轮和定滑轮组成的滑轮组，不仅可以省力，也可以改变力的方向。 答案：乙；利用乙装置不仅可以省力，也可以改变力的方向。 18．如图所示，重力G＝700N的水平木板在滑轮组的作用下保持静止。三个滑轮等大、光滑，质量均忽略不计。所有细绳的重力均不计，与天花板间的固定点分别叫做A、B、C，与木板间的固定点分别叫做D、E；各条细绳中不与滑轮接触的部分均竖直。则B点处的细绳对天花板的拉力大小为　140N　。 解： 由题知，滑轮光滑（即摩擦不计），细绳、滑轮重力不计，如图， 水平木板受到F1、F2、F3和G的作用，且木板保持静止， 则有：F1+F2+F3＝G﹣﹣﹣﹣﹣﹣①， 由于中间滑轮受到两个向上的拉力（每个力均为F1）、向下的拉力F2，则有F2＝2F1﹣﹣﹣﹣﹣﹣② 且下面滑轮上的两个拉力F2＝F3﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③ 将②③代入①可得： F1+2F1+2F1＝G＝700N， 解得：F1＝140N， 因同一根绳子各处的拉力大小相等，所以B点处的细绳对天花板的拉力大小为140N。 答案：140N。 19．如图所示，工人利用滑轮组将180N的重物匀速向上提升到2m高的平台上，他所用的拉力为100N，则动滑轮重为 　20　N，绳子自由端向下移动的距离为 　4　m。（不计绳重及摩擦） 解：由图知，使用滑轮组，承担物重的绳子股数n＝2。 （1）不计绳重及摩擦，拉力F＝（G+G动），则动滑轮重力： G动＝2F﹣G＝2×100N﹣180N＝20N； （2）绳子自由端向下移动的距离： s＝2h＝2×2m＝4m。 答案：20；4。 20．如图所示，利用滑轮组将放在水平地面上重为3000N的物体水平移动5m，当匀速拉动物体时，物体与地面的摩擦力为120N，此时水平拉力为50N，则拉力做的功是 　750　J，滑轮组的机械效率是 　80%　。 解：从图中可知n＝3，物体水平移动5m，绳子自由端移动的距离s＝3s物＝3×5m＝15m， 拉力做的功W总＝Fs＝50N×15m＝750J； 有用功W有用＝fs物＝120N×5m＝600J， 滑轮组的机械效率η＝＝×100%＝80%。 答案：750；80%。 21．如图所示，是一套简易升降装置示意图，其上端固定在楼顶，工人用力拉绳子，装置可使人与工作台升至所需高度，装置中滑轮A、B、C的重力分别为100N、50N、40N，人的重力为600N，当人用100N的拉力向下拉绳子时，地面对工作台的支持力为450N，则工作台的重力为　150　N．（不计绳重和摩擦） 解：设动滑轮A上绳子的拉力为FA，动滑轮B上绳子的拉力为FB，由图可知，FA+GB＝2FB，FB＝100N， 工作台、动滑轮和人的总重： G总＝G人+G台+G轮， 工作台、动滑轮和人受到的拉力： F拉＝3FB+FA＝3FB+2FB﹣GB＝3×100N+2×100N﹣50N＝450N， ∵G总＝F拉+F支＝450N+450N＝900N， ∴G台＝G总﹣G轮﹣G人＝900N﹣（100N+50N）﹣600N＝150N。 答案：150。 22．如图所示的简单机械是由固定的斜面和滑轮组成的。若斜面的长L与斜面高h的比值为2，整个机械的效率为80%，则使用该机械将重物沿斜面缓慢拉上的过程中，作用力F与重物所受重力G的之比为　5：16　。 解：由题知，使用的是动滑轮，将重物拉到斜面顶端，拉力移动的距离： s＝2L， ∵L＝2h， ∴s＝4h， 使用该装置做的有用功： W有用＝Gh， 使用该装置做的总功： W总＝Fs＝4Fh， ∵η＝＝＝＝80%， ∴F：G＝5：16。 答案：5：16。 三、实验探究题（每空1分，共20分） 23．斜面是一种简单机械，使用斜面的好处是可以省力。那么斜面的省力情况与哪些因素有关呢？（使用斜面的省力情况可以通过比较沿斜面的拉力F与物体重力G的比值大小来判定，比值越小，越省力）小华提出以下三个猜想。 猜想1：斜面的省力情况与斜面的表面材料有关。 猜想2：斜面的省力情况与斜面的倾角有关。 猜想3：斜面的省力情况与物体的重力大小有关。 他用同一块木板组成如图所示的装置进行了实验，在沿斜面的力作用下，物块在斜面上做匀速直线运动，记录的实验数据如下表： 实验序号 ① ② ③ ④ ⑤ ⑥ 斜面倾角 θ θ θ θ θ1（θ1＞θ） θ2（θ2＞θ1） 斜面的表面材料 木板 毛巾 木板 木板 木板 木板 物块重力G/N 2 2 4 6 2 2 沿斜面的拉力F/N 1.35 1.52 2.70 4.05 1.52 1.70 （1）通过对比实验 　①②　（填写实验序号）中的数据可知，使用斜面省力的情况与斜面的表面材料有关。 （2）通过对比实验序号①、⑤、⑥中的数据，得出的结论是：在其他条件相同时，　斜面倾角越小越省力　。 （3）为了验证猜想3，小华做了实验 　①③④　（填写实验序号），分析实验数据后，小华认为这几次实验省力情况相同依据是 　沿斜面的拉力F与物体重力G的比值大小相等　。 【拓展】完成实验后，小华沿斜面用1.8N的拉力，将重5.4N的物体从斜面底匀速拉到顶端。已知斜面长1.2m，高0.3m，物体在斜面上运动时受到的摩擦力是 　0.45　N，斜面的机械效率是 　75%　。 解：（1）由题知，斜面的省力情况可能与斜面的表面材料、斜面的倾角、物体的重力大小三个因素有关。 要探究斜面省力的情况与斜面的表面材料关系时，应控制物体的重力和倾角，改变斜面的表面材料，应选择①②两次实验数据对比； （2）由表中①、⑤、⑥的实验数据知，斜面的表面材料、物体的重力相同，斜面倾角越小，沿斜面的拉力越小，即：在其他条件相同时，斜面倾角越小越省力； （3）为了验证猜想3，斜面的省力情况与物体的重力大小有关，应控制斜面的表面材料、斜面的倾角，改变物体的重力，小华应做了①③④三次实验； 由这三次实验数据知，沿斜面的拉力F与物体重力G的比值：＝＝，所以这几次实验省力情况相同。 【拓展】小华做的有用功：W有＝Gh＝5.4N×0.3m＝1.62J， 总功：W总＝Fs＝1.8N×1.2m＝2.16J， 克服物体与斜面间的摩擦力所做的功是额外功，所以W额＝W总﹣W有＝fs， 物体在斜面上运动时受到的摩擦力f＝＝＝0.45N； 斜面的机械效率η＝＝＝75%。 答案：（1）①②；（2）斜面倾角越小越省力；（3）①③④；沿斜面的拉力F与物体重力G的比值大小相等；【拓展】0.45；75%。 24．在“探究杠杆的平衡条件”的实验中； （1）如图1杠杆上而有刻度，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向 　右　（选填“左”或“右”）端调节，直到杠杆在 　水平　位置平衡。 （2）图2和图3的操作相比，图 　2　更方便，因为可以直接读出 　力臂　。实验中杠杆右侧没有使用钩码，使用弹簧测力计的好处是 　便于随时观察力的变化　。 （3）图4中，若慢慢将弹簧测力计向右倾斜拉杠杆，仍使杠杆在水平位置平衡，它的示数将变 　大　，因为 　拉力的力臂变小了　。 （4）经过多次实验，得出实验结论后，小明同学想利用图5装置测出杠杆提升钧码时的机械效率： ①图5所示实验中，每个钩码重0.5N，弹簧测力计竖直向上拉杠杆，它的示数为4N，当钩码上升6cm时，杠杆上的C点上升
