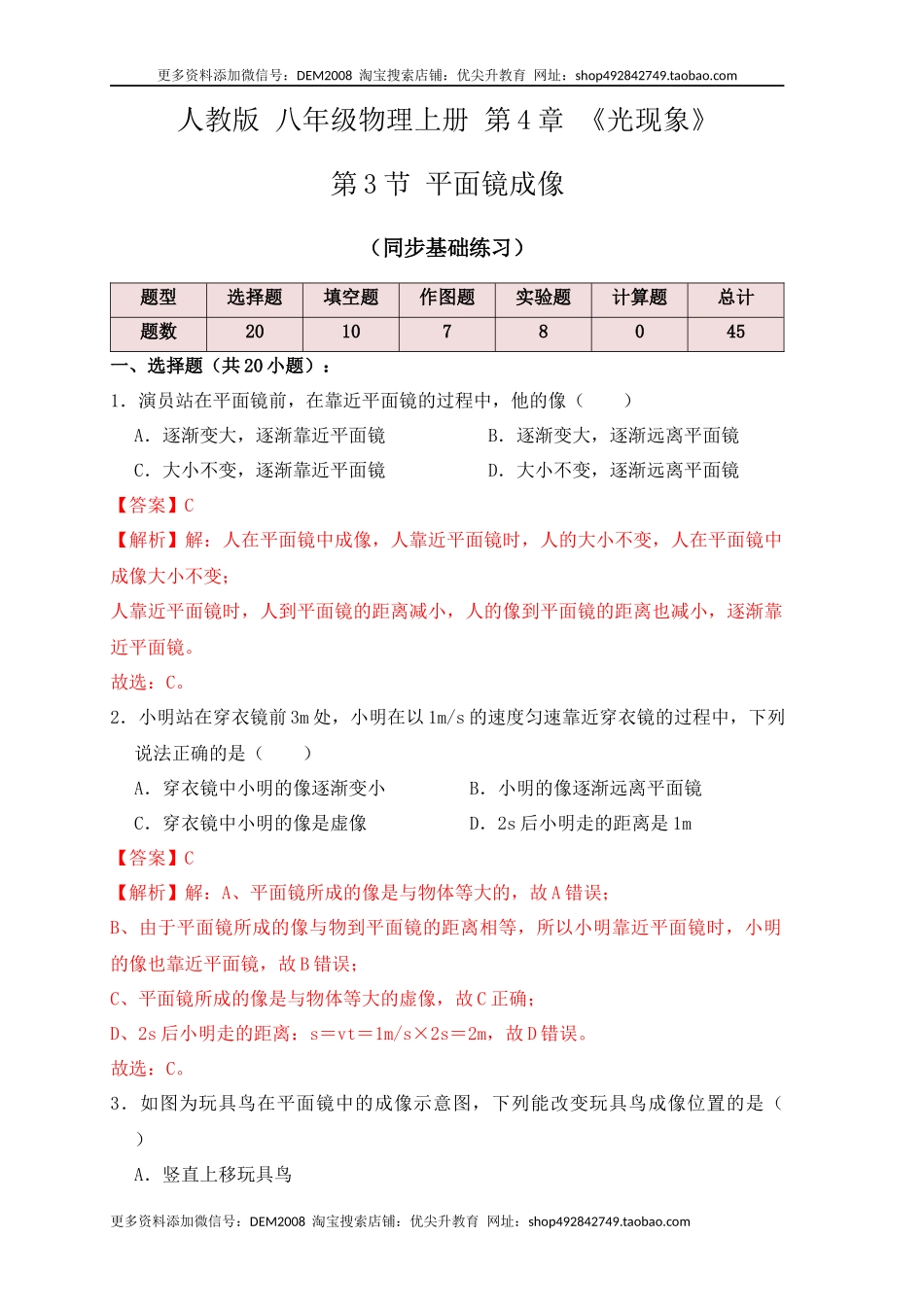

人教版 八年级物理上册 第4章 《光现象》
第3节 平面镜成像
(同步基础练习)
题型
选择题
填空题
作图题
实验题
计算题
总计
题数
20
10
7
8
0
45
一、选择题(共20小题):
1.演员站在平面镜前,在靠近平面镜的过程中,他的像( )
A.逐渐变大,逐渐靠近平面镜 B.逐渐变大,逐渐远离平面镜
C.大小不变,逐渐靠近平面镜 D.大小不变,逐渐远离平面镜
【答案】C
【解析】解:人在平面镜中成像,人靠近平面镜时,人的大小不变,人在平面镜中成像大小不变;
人靠近平面镜时,人到平面镜的距离减小,人的像到平面镜的距离也减小,逐渐靠近平面镜。
故选:C。
2.小明站在穿衣镜前3m处,小明在以1m/s的速度匀速靠近穿衣镜的过程中,下列说法正确的是( )
A.穿衣镜中小明的像逐渐变小 B.小明的像逐渐远离平面镜
C.穿衣镜中小明的像是虚像 D.2s后小明走的距离是1m
【答案】C
【解析】解:A、平面镜所成的像是与物体等大的,故A错误;
B、由于平面镜所成的像与物到平面镜的距离相等,所以小明靠近平面镜时,小明的像也靠近平面镜,故B错误;
C、平面镜所成的像是与物体等大的虚像,故C正确;
D、2s后小明走的距离:s=vt=1m/s×2s=2m,故D错误。
故选:C。

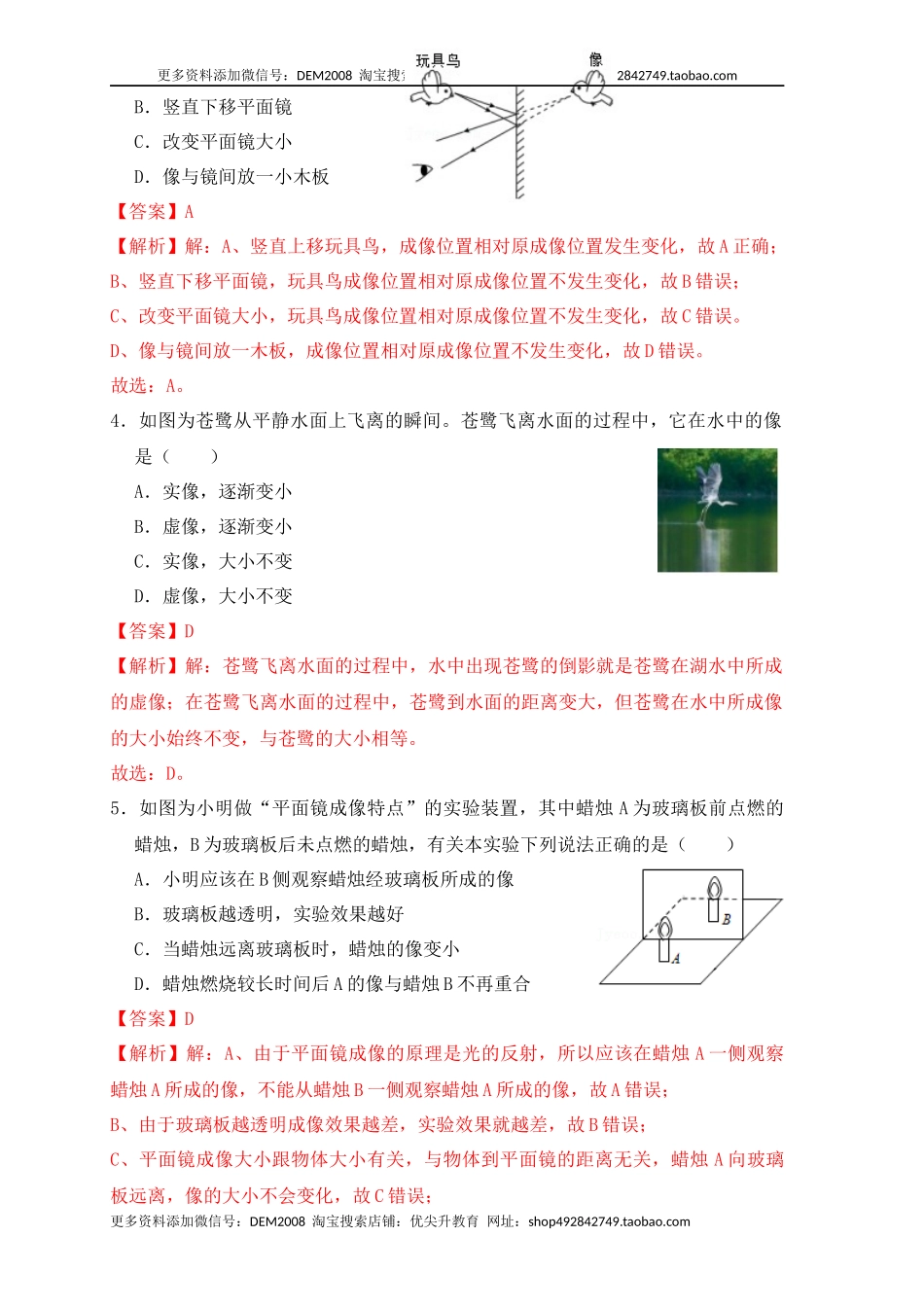

3.如图为玩具鸟在平面镜中的成像示意图,下列能改变玩具鸟成像位置的是( )
A.竖直上移玩具鸟
B.竖直下移平面镜
C.改变平面镜大小
D.像与镜间放一小木板
【答案】A
【解析】解:A、竖直上移玩具鸟,成像位置相对原成像位置发生变化,故A正确;
B、竖直下移平面镜,玩具鸟成像位置相对原成像位置不发生变化,故B错误;
C、改变平面镜大小,玩具鸟成像位置相对原成像位置不发生变化,故C错误。
D、像与镜间放一木板,成像位置相对原成像位置不发生变化,故D错误。
故选:A。
4.如图为苍鹭从平静水面上飞离的瞬间。苍鹭飞离水面的过程中,它在水中的像是( )
A.实像,逐渐变小
B.虚像,逐渐变小
C.实像,大小不变
D.虚像,大小不变
【答案】D
【解析】解:苍鹭飞离水面的过程中,水中出现苍鹭的倒影就是苍鹭在湖水中所成的虚像;在苍鹭飞离水面的过程中,苍鹭到水面的距离变大,但苍鹭在水中所成像的大小始终不变,与苍鹭的大小相等。
故选:D。
5.如图为小明做“平面镜成像特点”的实验装置,其中蜡烛A为玻璃板前点燃的蜡烛,B为玻璃板后未点燃的蜡烛,有关本实验下列说法正确的是( )
A.小明应该在B侧观察蜡烛经玻璃板所成的像
B.玻璃板越透明,实验效果越好
C.当蜡烛远离玻璃板时,蜡烛的像变小
D.蜡烛燃烧较长时间后A的像与蜡烛B不再重合
【答案】D
【解析】解:A、由于平面镜成像的原理是光的反射,所以应该在蜡烛A一侧观察蜡烛A所成的像,不能从蜡烛B一侧观察蜡烛A所成的像,故A错误;
B、由于玻璃板越透明成像效果越差,实验效果就越差,故B错误;
C、平面镜成像大小跟物体大小有关,与物体到平面镜的距离无关,蜡烛A向玻璃板远离,像的大小不会变化,故C错误;

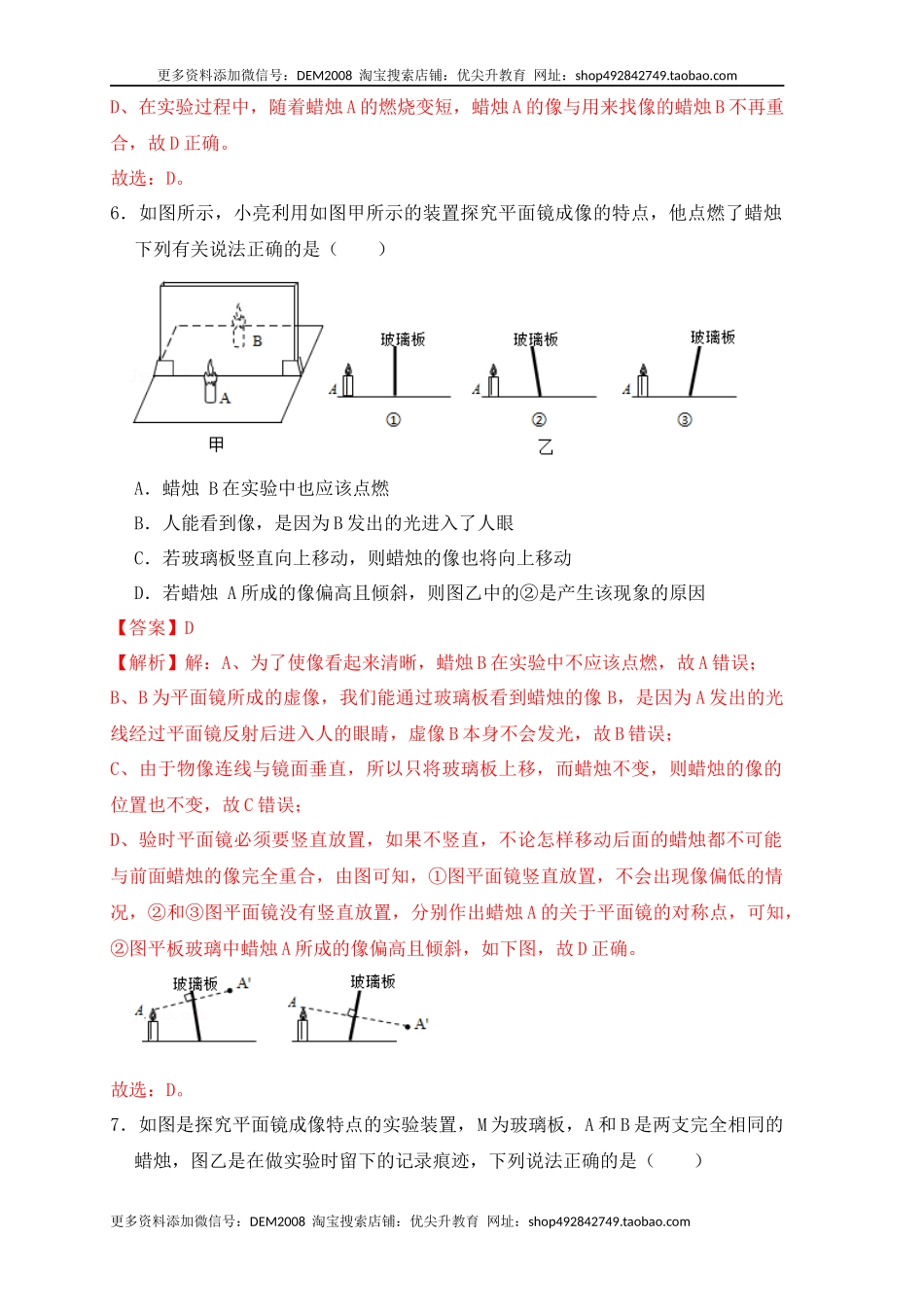

D、在实验过程中,随着蜡烛A的燃烧变短,蜡烛A的像与用来找像的蜡烛B不再重合,故D正确。
故选:D。
6.如图所示,小亮利用如图甲所示的装置探究平面镜成像的特点,他点燃了蜡烛下列有关说法正确的是( )
A.蜡烛 B在实验中也应该点燃
B.人能看到像,是因为B发出的光进入了人眼
C.若玻璃板竖直向上移动,则蜡烛的像也将向上移动
D.若蜡烛 A所成的像偏高且倾斜,则图乙中的②是产生该现象的原因
【答案】D
【解析】解:A、为了使像看起来清晰,蜡烛B在实验中不应该点燃,故A错误;
B、B为平面镜所成的虚像,我们能通过玻璃板看到蜡烛的像B,是因为A发出的光线经过平面镜反射后进入人的眼睛,虚像B本身不会发光,故B错误;
C、由于物像连线与镜面垂直,所以只将玻璃板上移,而蜡烛不变,则蜡烛的像的位置也不变,故C错误;
D、验时平面镜必须要竖直放置,如果不竖直,不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合,由图可知,①图平面镜竖直放置,不会出现像偏低的情况,②和③图平面镜没有竖直放置,分别作出蜡烛A的关于平面镜的对称点,可知,②图平板玻璃中蜡烛A所成的像偏高且倾斜,如下图,故D正确。
故选:D。
7.如图是探究平面镜成像特点的实验装置,M为玻璃板,A和B是两支完全相同的蜡烛,图乙是在做实验时留下的记录痕迹,下列说法正确的是( )
A.实验过程中,玻璃板M应与水平桌面垂直放置
B.实验中选择玻璃板代替平面镜是为了能成更清晰的像
C.实验过程中,要测多组实验数据是为了减小实验误差
D.选择完全相同的A、B两支蜡烛是为了验证像距和物距是否相等
【答案】A
【解析】解:A、实验时玻璃板如果不竖直,不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合,就无法确定像的位置和大小,所以玻璃板M应与水平桌面垂直放置,故A正确;
B、实验中采用玻璃板代替平面镜,其目的是为了确认像的位置及大小,故B错误;
C、在实验过程中多次实验,收集多组数据是为了寻找普遍规律,故C错误;
D、选取两支完全相同的蜡烛,可以比较物像大小关系,故D错误。
故选:A。
8.如图所示,是从平面镜中看到的挂钟,挂钟显示的实际时间为( )
A.3:00
B.3:30
C.9:00
D.9:30
【答案】A
【解析】解:根据平面镜成像特点,即物像关于平面镜对称,从平面镜中看到挂钟的指针,此时表的时间为9:00,则实际时间=12:00﹣9:00=3:00。
故选:A。
9.如图所示,小区电梯门内侧的不锈钢墙面可以成像。当居民乘坐电梯时,电梯门关闭,电梯到达后,安全门向两侧打开,关于居民在左右两侧安全门中成像的情况分析正确的是( )
A.在两侧安全门成的像会比站在电梯里的人略小一点
B.在两侧安全门中都成完整的像,两个像的位置不重合
C.在两侧安全门中各成半个像,合起来成一个完整的像
D.在两侧安全门中都成完整的像,两个像的位置随安全门打开 不会发生变化
【答案】D
【解析】解:A、平面镜所成的像与物大小相同,在两侧安全门中成的像大小不变,故A错误。
BD、根据平面镜成像的特点可知,像与物到镜面的距离相等,像与物的连线与镜面垂直,像与物大小相同,在安全门向两侧打开后,人到镜面的距离不变,所以像的位置不变,在两个平面镜中都能成完整的像,且两个像的位置与原来像的位置重合,故B错误,D正确;
C、平面镜所成的像与物大小相同,在两侧安全门中成的像完整的像,故C错误;
故选:D。
10.如图所示,舞蹈演员站在平面镜前训练,下列说法正确的是( )
A.演员在平面镜中成实像
B.演员远离平面镜时,在平面镜中所成的像变小
C.演员靠近平面镜时,像远离平面镜
D.演员以2m/s的速度运动时,像也以2m/s的速度运动
【答案】D
【解析】解:A、根据平面镜成像的特点可知,演员在平面镜中成虚像,故A错误;
B、因平面镜成正立、等大的虚像,故演员远离平面镜时,在平面镜中所成的像的大小不变,故B错误;
C、由于物体到平面镜的距离与像到平面镜的距离相等,演员靠近平面镜时,像也靠近平面镜,故C错误;
D、平面镜所成的像与物体关于平面镜对称,故演员以2m/s的速度运动时,像也以2m/s的速度运动,故D正确。
故选:D。
11.如图所示,将平面镜和铅笔竖直放置在水平桌面上,当铅笔按图示箭头方向转动时,铅笔在平面中所成的像将( )
A.逆时针转动
B.顺时针向右转动
C.静止不动
D.无法确定
【答案】A
【解析】解:平面镜所成像和物体各对应点到平面镜间距离相等,平面镜所成的像与物体关于镜面对称,当铅笔按图示箭头方向转动时,像将沿逆时针方向转动,A正确,BCD错误。
故选:A。
12.如图所示,小汐在检查视力,下列说法正确的是( )
A.小汐在靠近平面镜时,视力表上字母“E”在镜中的像变大了
B.视力表上字母“E”在平面镜中的像是虚像,不可以呈现在光屏上
C.镜中视力表的像到她的距离为2.1m
D.小汐远离平面镜1.5m时,她的像向她远离1.5m
【答案】B
【解析】解:A、因为平面镜成像的特点是成等大的虚像,小汐在靠近平面镜时,视力表上字母“E”在镜中的像不变,故A错误;
B、由于物体在平面镜中成虚像,虚像不能用光屏承接,故B正确;
C、从图示中可以看出,视力表距离平面镜2.5m,因为像距等于物距,可知视力表的像距离平面镜也为2.5m,而该同学距离平面镜为2.5﹣0.4m=2.1m,所以镜中视力表的像到该同学的距离为2.5m+2.1m=4.6m,故C错误;
D、小汐远离平面镜1.5m时,根据物、像到平面镜的距离相等,则她在镜中的像也远离平面镜1.5m,所以她的像向她远离3m,故D错误。
故选:B。
13.如图所示,平面镜M直立在水平地面上,长6cm的铅笔平放在地面上且与平面镜垂直,笔尖离平面镜10cm,现铅笔以2cm/s的速度垂直平面镜向它匀速靠近,则( )
A.铅笔的像为虚像,且尖端朝右
B.笔尖的像移动速度大于笔尾的像移动速度
C.经过3s,笔尖的像与笔尾的像相距6cm
D.将M逆时针转动45°,铅笔的像竖直且尖端朝上
【答案】C
【解析】解:A、平面镜所成的像为虚像,但由于像与物体关于镜面对称,所以铅笔尖端朝左,故A错误;
B、若铅笔以2cm/s速度向平面镜靠近,同时像也以2cm/s速度垂直向平面镜靠近,故B错误;
C、由于像与物的大小相等,所以铅笔长6cm,铅笔的像也长6cm,即笔尖的像与笔尾的像相距6cm,故C正确;
D、铅笔与平面镜的夹角为45°,根据平面镜成像的特点,此时平面镜将铅笔与像的夹角平分,所以铅笔与它在平面镜中的像互相垂直,即铅笔的尖端朝下,故D错误。
故选:C。
14.为避免司机低头观察汽车仪表盘,忽略路况造成事故,厂商开发出汽车抬头显示系统,如图甲,又叫汽车平视显示系统(HeadUpDisplay),简称HUD。它利用平面镜成像原理,如图乙,汽车仪表安装在驾驶台上、显示面水平朝上,司机平视,借助透明挡风玻璃看到仪表竖直的像。下列说法正确的是( )
A.显示器越靠近挡风玻璃所成的像越大
B.司机看到像是由于挡风玻璃对光发生了漫反射
C.“路面情况能被车内人看到”属于光的直线传播现象
D.挡风玻璃与水平面的夹角应为45°
【答案】D
【解析】解:A.根据平面镜成像特点可知,显示器越靠近挡风玻璃所成的像不变,故A错误;
B.司机看到像是由于挡风玻璃对光发生了镜面反射,故B错误;
C.“路面情况能被车内人看到”光线是由空气通过玻璃再到空气,属于光的折射现象,故C错误;
D.车辆显示器水平放置在中控台上,通过挡风玻璃成垂直于水平面的像,由于像和物关于镜面对称,则挡风玻璃与水平面夹角为45°;故D正确。
故选:D。
15.如图所示为潜水艇的潜望镜结构图。现有一军舰位于S点处,则潜水艇中的人通过潜望镜看到像的位置( )
A.在图中的A处
B.在图中的B处
C.在图中的C处
D.在图中的D处
【答案】C
【解析】解:如图,根据物体在平面镜中成像,物像到平面镜的距离相等,军舰在平面镜1中成像,像在S′处,军舰的像又在平面镜2中成像,像在C处。
故选:C。
16.小明去商场买鞋,站在竖直放置于水平地面上40cm高的试鞋镜前面时,看不到自己穿的鞋的像,如图所示。下列措施中能让他看到镜中鞋的像的是( )
A.小明离镜子远一些
B.穿着鞋的脚抬高一些
C.将镜子绕底边逆时针旋转一些
D.弯腰或下蹲一些
【答案】D
【解析】解:根据图示,要想看到镜中的新鞋,就要使眼睛看到新鞋成的像;
鞋子反射的光线经过平面镜反射后必须能进入人的眼中,由图可以看出:
弯腰或下蹲,可以看到镜中的鞋,使离镜子远一些、将镜子绕底边逆时针旋转一些、穿着鞋的脚抬高一些,如果原来看不到,则依然无法看到。
故选:D。
17.小华站在与水平地面垂直的平面镜M前,如图,现将平面镜竖直向上移动1cm,小华在平面镜中的像将( )
A.向上移动1cm
B.向上移动2cm
C.向下移动1cm
D.不动
【答案】D
【解析】解:平面镜所成的像与物体关于平面镜对称,小华静止不动,若把竖直放置的平面镜向上平移1cm时,镜中像不会移动。
故选:D。
18.如图所示,挂在墙.上一面大镜子与竖直方向成45°角,如图所示,水平地面上一物体以2米/秒的速度水平向右朝平面镜运动,则物体在平面镜中的像的运动方向及运动速度分别是( )
A.水平向右,4米/秒
B.水平向左,2米/秒
C.竖直向上,4米/秒
D.竖直向下,2米/秒
【答案】D
【解析】解:解:物体沿水平方向向右运动,像关于物相对于镜面对称,像的运动轨迹与物的运动轨迹也相对于镜面对称,由于物的运动方向与镜面成45°角,速度大小为2m/s,故像的运动方向也应与镜面成45°角,则平面镜中小球的像的运动方向是竖直向下的,速度大小也为2m/s。如图所示:
故选:D。
19.如图所示,平面镜与水平方向成45°角固定在水平桌面上,一小球沿桌面水平向平面镜方向运动,下列关于小球在平面镜里所成的像的说法正确的是( )
A.像是实像
B.像越来越大
C.像竖直向下运动
D.像水平向右运动
【答案】C
【解析】解:A、根据平面镜成像特点可知,小球在平面镜里所成的像是虚像,故A错误。
B、根据平面镜成像特点可知,小球沿桌面水平向平面镜方向运动过程中,小球在平面镜里所成的像大小不变,故B错误。
CD、球沿水平方向向右运动,像关于物相对于镜面对称,像的运动轨迹与物的运动轨迹也相对于镜面对称,由于物的运动方向与镜面成45°角,像的运动方向也应与镜面成45°角,所以像的运动方向与物的运动方向垂直,即竖直向下运动,故C正确,D错误。
故选:C。
20.如图所示,甲、乙两人分别站立于一面矮墙的两边,若要在天花板上固定一平面镜使两人在图示位置彼此都能看到对方的全身,则所需的最小平面镜的位置应为( )
A.ae B.bc C.bd D.cd
【答案】C
【解析】解:如图所示,甲、乙两人在平面镜里成的像的位置,分别过乙的像的头顶和脚底分别作两条直线到甲的眼睛,过甲的像的头顶和脚底分别作两条直线到乙的眼睛(这两条直线就可以确定出所需最小平面镜的位置),由这四条直线与墙的交点即可确定出所需最小平面镜的位置应为bd。
故选:C。
二、填空题(共10小题):
21.在“探究平面镜成像特点“实验中,小明用薄玻璃板代替平面镜的目的是 ;将薄玻璃板 放在铺有白纸的水平桌面上,在玻璃板的前面点燃蜡烛A,透过玻璃板观察另一侧蜡烛A的像;再拿另一支外形完全相同的蜡烛B竖直放在玻璃板后面,调整蜡烛B的位置,若与像重合,说明像与物的大小 ;移去蜡烛B,在其位置上竖立光屏,发现光屏上 (选填“能”或“不能”)呈现蜡烛A的像,说明平面镜成的是 (选填“虚”或“实”)像,将蜡烛靠近玻璃板一段距离,蜡烛的像大小 (选填“变大”、“变小”或“不变”)。
【答案】便于确定像的位置;竖直;相等;不能;虚;不变。
【解析】解:实验时选择透明的玻璃板,能同时观察到像和代替蜡烛A的像的蜡烛B,便于确定像的位置;
“探究平面镜成像特点”的实验中,玻璃板需要垂直水平桌面放置,否则所成的像不在水平面上,将会无论怎样移动另一支蜡烛都不能与像重合,所以应将玻璃板竖直放在铺有白纸的水平桌面上;
移动玻璃板后水平桌面上未点燃的蜡烛B,观察到蜡烛B与蜡烛A的像完全重合,这说明平面镜所成的像与物的大小是相等的;
移去蜡烛B,并在蜡烛B所在位置放一光屏,由于平面镜成的是虚像,则在光屏上不能承接到蜡烛A的像;
将蜡烛A逐渐向薄玻璃板靠近时,蜡烛A的像的大小将不变。
故答案为:便于确定像的位置;竖直;相等;不能;虚;不变。
22.王涛同学身高1.8m,站在平面镜前5m处,他看到镜中自己的像,他向镜前走了1m,他在镜中的像 (选填“变大”、“变小”或“不变”),这时,像到平面镜的距离是 m。现将一块和镜面一样大的木板放在镜子后面1m处,这时他 (选填“仍能”或“不能”)看到自己在镜中的像。
【答案】不变;4;仍能。
【解析】解:由平面镜成像的特点知,当王涛同学到镜面的距离为5m时,像到镜面的距离也为5m,当他向镜前走了1m时,他距离镜面为5m﹣1m=4m,则这时像到平面镜的距离也是4m;
不管她远离还是靠近平面镜,她在镜中像的大小将不变;
由于平面镜成像是光的反射,所以在镜面后放置物体是不影响成像的,故这时她仍能在镜中看到自己的像。
故答案为:不变;4;仍能。
23.某同学身高1.70m,他站在平面镜前1m处。若他以0.5m/s的速度做远离平面镜的运动时,他的像离开他的速度为 m/s,4s末他到平面镜的距离为 m;在整个过程中,他的像的大小将 (选填“变大”、“变小”或“不变”)。
【答案】1;3;不变。
【解析】解:已知他以0.5m/s的速度远离平面镜,由平面镜成像的特点是可知,他在平面镜中的像也以0.5m/s的速度远离平面镜,即像相对于他的速度为1m/s;
4s后他远离平面镜的距离为s=vt=0.5m/s×4s=2m,所以他到平面镜的距离为3m;
由于平面镜所成的像与物体大小相等,所以在整个过程中,他的像的大小将不变。
故答案为:1;3;不变。
24.一只小鸟在平静的湖面上4m高处飞过,湖水深2米,小鸟在湖面的“倒影”距小鸟 m。如果小鸟向湖面俯冲下来捕捉水中的小鱼,那它的像的大小将 (选填“变小”“变大”或“不变”)。
【答案】8;不变。
【解析】解:已知小鸟距水面4m,像到水面的距离也是4m,所以“倒影”距小鸟为4m+4m=8m;
由于物体在平面镜中所成的像是虚像,像和物体的大小相等,所以不管小鸟距水面的距离远还是近,像始终和物体等大,因此当小鸟靠近水面时,它在水中的像的大小不变。
故答案为:8;不变。
25.如图所示,小红同学做“研究平面镜成像的特点”实验,桌面上竖直放置的玻璃板作为 。实验时,小红同学首先要确定好图中蜡烛 的位置,然后应移动图中蜡烛 找像。当撤去玻璃板后,图中蜡烛 将会消失(最后三空均选填“A”、“B”或“C”)。
【答案】平面镜;C;A;B。
【解析】解:(1)用透明的玻璃板代替平面镜,在物体一侧能看到物体的像,同时也能看到代替物体的另一个物体。
(2)实验时,小红同学首先要确定好玻璃板前面的蜡烛,即图中蜡烛C,然后在玻璃板后移动蜡烛A直至与C的像重合,
图中蜡烛B是蜡烛A在玻璃板中成的虚像,故当撤去玻璃板后,图中蜡烛B将会消失。
故答案为:平面镜;C;A;B。
26.如图所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上,从A点发出的一束与水平面成45°角、方向不变的激光,经水面反射后,在光屏上的B点处形成一个光斑,光斑位置随水位变化而发生变化。
(1)A点与光屏在水中所成的像是 像(选填“虚”或“实”)。
(2)A点与水面相距2m,则A与它在水中的像A'之间的距离为 m。
(3)若光斑B向左移动了1.2m,说明水位 (选填“上升”或“下降”)了 m。
【答案】(1)虚;(2)4;(3)上升;0.6。
【解析】解:(1)平面镜成像的特点是:像物等距、像物等大、虚像,故A点与光屏在水中所成的像是虚像;
(2)根据平面镜成像中的像物等距可知,A点与水面相距2m,则A与它在水中的像A′之间的距离为2m+2m=4m;
(3)若光斑B向左移动到E点,如下图所示,则说明水位上升了。
由题意和平行四边形知识可得:BE=OF=1.2m,
因为从A点发出的一束与水平面成45°角,则△FGO为直角三角形,
所以CG=12OF=12×1.2m=0.6m,则说明水位上升了0.6m。
故答案为:(1)虚;(2)4;(3)上升;0.6。
27.如图所示,平面镜以45°角倾斜放在水平面上。一支直立的长12cm铅笔AB,以5cm/s水平速度向平面镜匀速靠近,则此铅笔的像相对平面镜的速度为 cm/s,方向 ,铅笔像的大小 (小于/等于/大于)12cm。
【答案】5;竖直向上;等于。
【解析】解:若铅笔以5cm/s速度向平面镜靠近,同时像也以5cm/s速度竖直向上运动;
由平面镜成像的特点可知,铅笔以5cm/s水平速度向平面镜匀速靠近时,铅笔与平面镜的距离改变,铅笔在镜中的像的大小不变,等于12cm。
故答案为:5;竖直向上;等于。
28.小刚用一块较厚的玻璃板M来探究平面镜成像特点,如图所示,图中像A1与像A2是一次实验中同时看到的两个像,它们的大小 (选填“A1较大”、“A2较大”或“相等”,其中A1是蜡烛通过玻璃板的 (选填“P”或“Q”)面所成的像。小刚按照图中的测量方法,测得u=4.2cm,v=3.9cm,根据数据可以推算像A1与像A2之间的距离为 cm。
【答案】相等;P;0.6。
【解析】解:图中像A1与像A2是一次实验中同时看到的两个像,成的都是物体A的像,它们的大小相等,由于P到A的距离要小于Q到A的距离,所以像A1是蜡烛A通过玻璃板的P面所成的像。
u=4.2cm,v=3.9cm,由于像到镜面的距离等于物体到镜面的距离,所以玻璃板的厚度为4.2cm﹣3.9cm=0.3cm;
因为物体到平面镜的距离和像到平面镜的距离,所以两个像的距离为玻璃厚度的2倍,即蜡烛A所成的像A1和A2之间的距离2×0.3cm=0.6cm。
故答案为:相等;P;0.6。
29.如图所示,是一条盘山公路,当汽车在AB路段行驶时,司机由于光 而看不到BC路段的情况;为了看到BC路段情况,人们利用反射规律,应该在 (填“A”、“B”或“C”)位置安装一块面镜,根据你所学知识判断,该面镜最好是 面镜。
【答案】的直线传播;B;凸。
【解析】解:当汽车在AB路段行驶时,司机由于光的直线传播看不到BC路段的情况;
凸面镜是利用光的反射来改变光的传播方向的,应该在B位置安装一块面镜,BC路段上的物体反射出的光线,射到凸面镜上,经过凸面镜的反射射向AB路段,从而使人在AB路段上能够看清楚BC路段的情况。
故答案为:的直线传播;B;凸。
30.我国自主设计建造的500m口径单天线射电望远镜,通过被动接收微弱宇宙射电波来观测天体。它是利用凹面镜对光有 (选填“会聚”或“发散”)作用的原理收集宇宙天体发出的光和电波的。凹面镜在反射光时, (选填“遵循”或“不遵循”)光的反射定律。
【答案】会聚;遵循。
【解析】解:凹面镜对光有会聚作用,射电望远镜,利用该原理收集宇宙天体发出的光和电波;光线在凹面镜上时反射遵循光的反射定律。
故答案为:会聚;遵循。
三、作图题(共7小题):
31.在图中画出物体AB在平面镜中所成的像A’B’
【答案】见解析。
【解析】解:分别作出物体AB端点A、B关于平面镜的对称点A′、B′,用虚线连接A′、B′即为AB在平面镜中的像。如图:
32.根据平面镜成像特点,在图中画出物体AB在平面镜MN中所成的像A'B'(保留作图痕迹)。
【答案】见解析。
【解析】解:分别作出物体A
