第5.2课时 生活中的透镜解析版 5.2 课时 生活 中的 透镜 解析

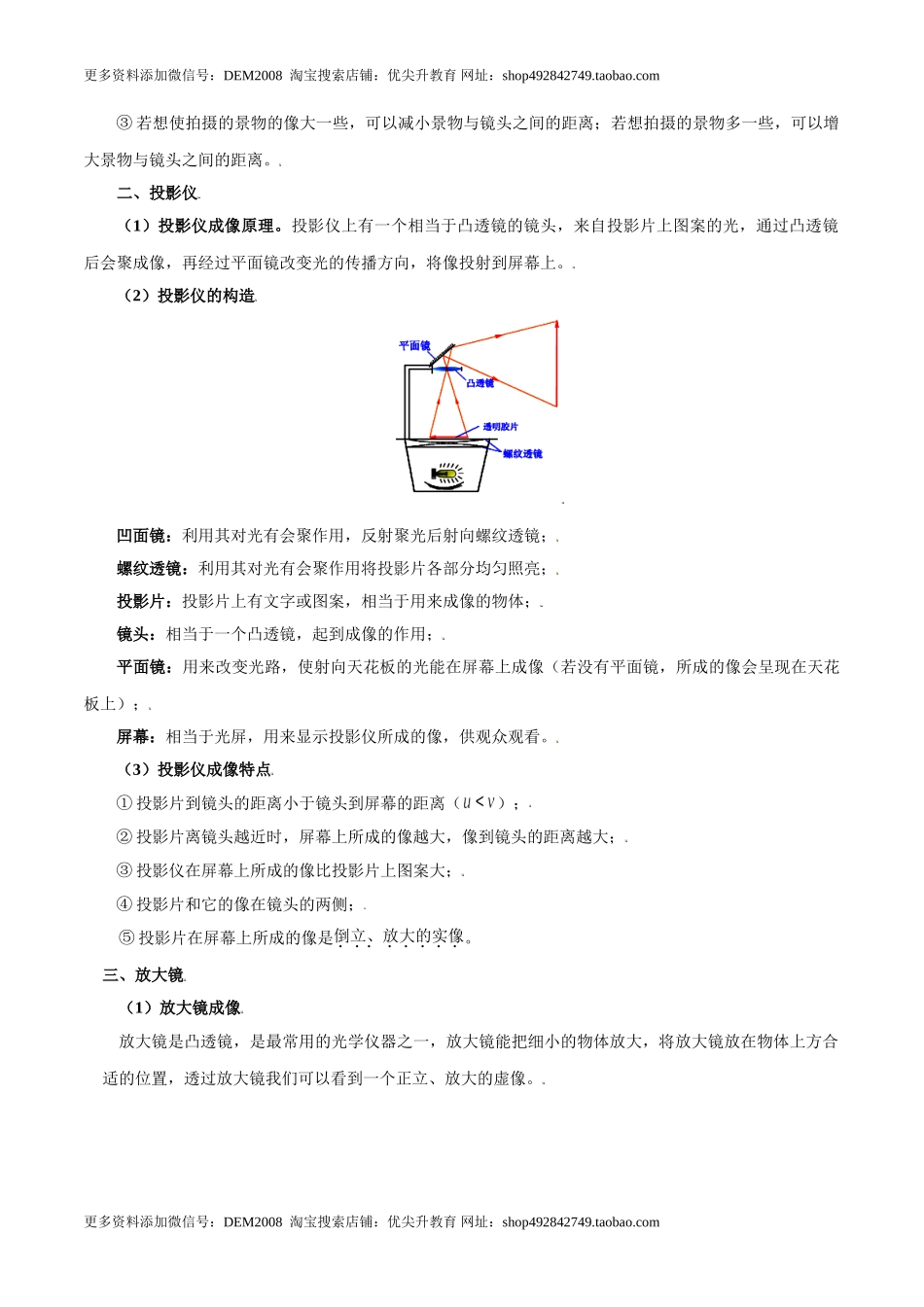

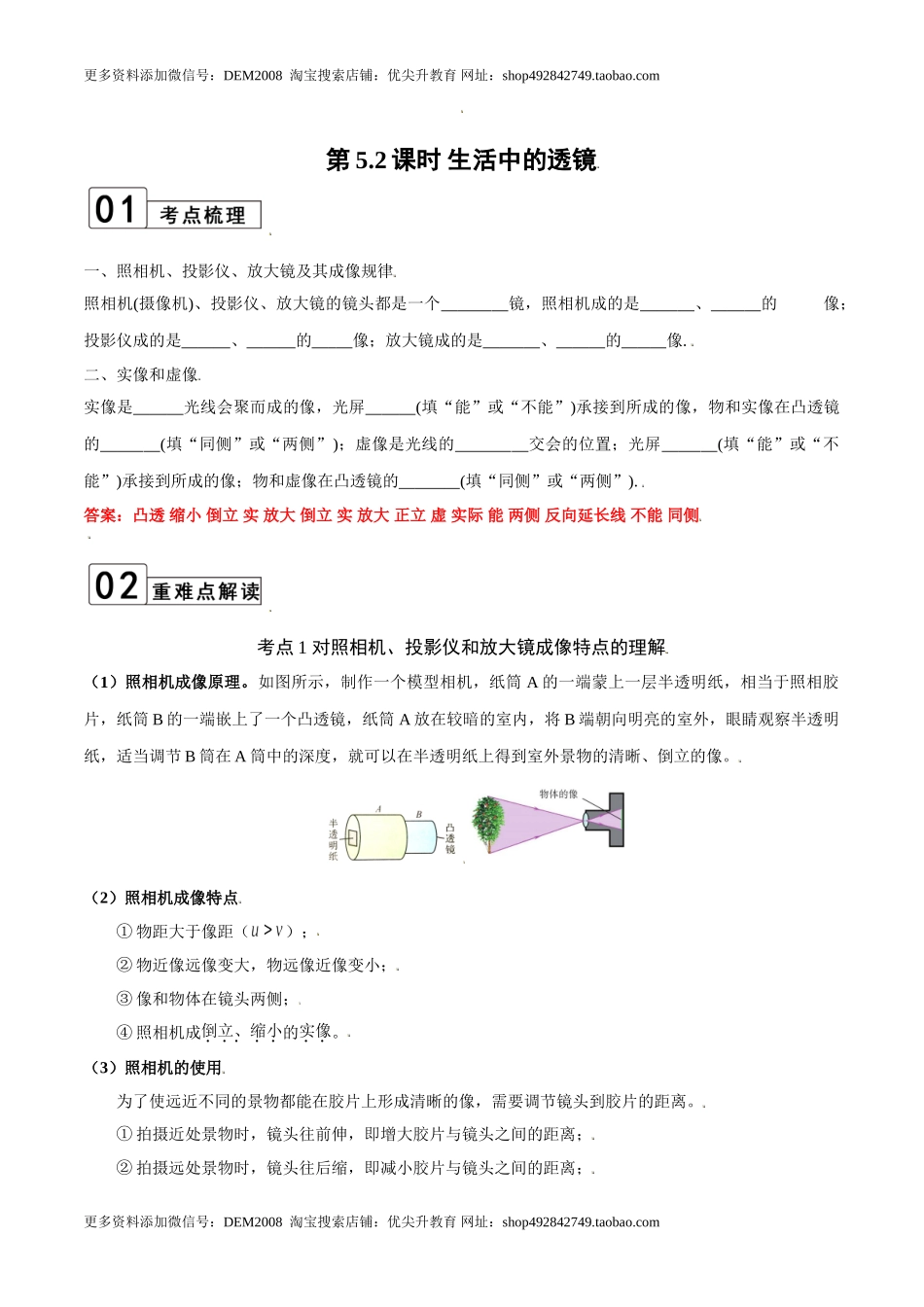

更多资料添加微信号:DEM2008 淘宝搜索店铺:优尖升教育 网址: 第5.2课时 生活中的透镜 一、照相机、投影仪、放大镜及其成像规律 照相机(摄像机)、投影仪、放大镜的镜头都是一个   镜,照相机成的是   、   的   像;投影仪成的是   、   的   像;放大镜成的是   、   的   像.  二、实像和虚像 实像是   光线会聚而成的像,光屏   (填“能”或“不能”)承接到所成的像,物和实像在凸透镜的   (填“同侧”或“两侧”);虚像是光线的   交会的位置;光屏   (填“能”或“不能”)承接到所成的像;物和虚像在凸透镜的   (填“同侧”或“两侧”).  答案:凸透 缩小 倒立 实 放大 倒立 实 放大 正立 虚 实际 能 两侧 反向延长线 不能 同侧 考点1 对照相机、投影仪和放大镜成像特点的理解 (1)照相机成像原理。如图所示,制作一个模型相机,纸筒A的一端蒙上一层半透明纸,相当于照相胶片,纸筒B的一端嵌上了一个凸透镜,纸筒A放在较暗的室内,将B端朝向明亮的室外,眼睛观察半透明纸,适当调节B筒在A筒中的深度,就可以在半透明纸上得到室外景物的清晰、倒立的像。 (2)照相机成像特点 ①物距大于像距(); ②物近像远像变大,物远像近像变小; ③像和物体在镜头两侧; ④照相机成倒立、缩小的实像。 (3)照相机的使用 为了使远近不同的景物都能在胶片上形成清晰的像,需要调节镜头到胶片的距离。 ①拍摄近处景物时,镜头往前伸,即增大胶片与镜头之间的距离; ②拍摄远处景物时,镜头往后缩,即减小胶片与镜头之间的距离; ③若想使拍摄的景物的像大一些,可以减小景物与镜头之间的距离;若想拍摄的景物多一些,可以增大景物与镜头之间的距离。 二、投影仪 (1)投影仪成像原理。投影仪上有一个相当于凸透镜的镜头,来自投影片上图案的光,通过凸透镜后会聚成像,再经过平面镜改变光的传播方向,将像投射到屏幕上。 (2)投影仪的构造 凹面镜:利用其对光有会聚作用,反射聚光后射向螺纹透镜; 螺纹透镜:利用其对光有会聚作用将投影片各部分均匀照亮; 投影片:投影片上有文字或图案,相当于用来成像的物体; 镜头:相当于一个凸透镜,起到成像的作用; 平面镜:用来改变光路,使射向天花板的光能在屏幕上成像(若没有平面镜,所成的像会呈现在天花板上); 屏幕:相当于光屏,用来显示投影仪所成的像,供观众观看。 (3)投影仪成像特点 ①投影片到镜头的距离小于镜头到屏幕的距离(); ②投影片离镜头越近时,屏幕上所成的像越大,像到镜头的距离越大; ③投影仪在屏幕上所成的像比投影片上图案大; ④投影片和它的像在镜头的两侧; ⑤投影片在屏幕上所成的像是倒立、放大的实像。 三、放大镜 (1)放大镜成像 放大镜是凸透镜,是最常用的光学仪器之一,放大镜能把细小的物体放大,将放大镜放在物体上方合适的位置,透过放大镜我们可以看到一个正立、放大的虚像。 (2)放大镜成像原理 放大镜的原理:,成正立、放大的虚像 (3)放大镜成像特点 ①被观察物体被放大了; ②物像同侧; ③物近像近像变小,物远像远像变大; ④如果放大镜物距达到一定的程度,所成的虚像便消失了; ⑤物体通过放大镜所成的像是正立、放大的虚像。 (4)放大镜的使用 物体放在1倍焦距以内的地方; 物体离凸透镜越近,所成的像越小; 物体离凸透镜越远,所成的像越大。 考点2 虚像与实像的区别 相同点:无论是实像还是虚像,都能用眼睛看到,也都能用相机排成照片。 不同点: ①实像是由实际光线会聚而成的,虚像不是实际光线会聚而成的,而是实际光线的反向延长线的交点; ②实像总是倒立的(上下倒、左右倒);虚像总是正立的; ③实像能用光屏承接,虚像不能。小孔成像、照相机、幻灯机、投影仪成的是实像;平面镜、放大镜、凹透镜、凹面镜、凸面镜成的是虚像。虚像不是人的幻觉,虚像也能用肉看看见,用相机拍摄,但不能用光屏承接。 图1 实像 图2 虚像 1.关于实像和虚像,下列说法正确的是(  ) A.实像能用光屏承接,虚像不能用光屏承接 B.虚像是人的幻觉,并没有光线进入人眼 C.平面镜成虚像,透镜成实像 D.光的反射成实像,折射成虚像 【解析】A、实像可以呈现在光屏上,虚像不能呈现在光屏上。故A正确。 B、我们能看到虚像和实像,一定有光线进入人的眼睛,不是幻觉,故B错误; C、平面镜能成虚像,是光的反射形成的,凸透镜既能成实像也能成虚像,故C错误; D、光反射时成虚像,而折射时可能成实像,也可能成虚像,故D正确; 故选:A。 2.下列对实像和虚像的说法中正确的是(  ) A.实像都是由光的折射形成的,而虚像都是由光的反射形成的 B.实像能用光屏接收,而虚像不能用光屏接收 C.平面镜一定成虚像,凸透镜一定成实像 D.实像能用眼睛看到,而虚像不能用眼睛看到 【解析】 A、光的直线传播可以形成实像,光的折射可以形成实像,也可以形成虚像,故A错误; B、是否用光屏能承接是实像和虚像的重要区别,实像能用光屏承接,虚像承接不到,故B正确。 C、平面镜成虚像,凸透镜可以成实像,也可以成虚像,故C错误; D、实像和虚像都可以用眼睛看到,故D错误。 故选:B。 3.如图,在注有清水的试管内留有一稍大的空气泡,使太阳光从试管的正上方向下照,观察试管下方的白纸,可以发现白纸上与空气泡相对应的位置上,有一椭圆黑影,而其它部分竟是一条与试管平行的亮线,下列说法正确的是(  ) A.试管充满水的地方相当于凸透镜,气泡与周边的水组成凸透镜 B.试管充满水的地方相当于凹透镜,气泡与周边的水组成凹透镜 C.试管充满水的地方相当于凸透镜,气泡与周边的水组成凹透镜 D.试管充满水的地方相当于凹透镜,气泡与周边的水组成凸透镜 【解析】(1)圆柱型试管充满水的地方,中间比边缘厚,是水凸透镜,凸透镜对光线有会聚的作用,会聚成一条亮线。 (2)由于气泡的存在,气泡周边的水形成中间薄边缘厚的凹透镜,凹透镜对光线有发散的作用,在气泡的下面对应的位置有黑影。 (3)亮线的位置相当于焦点的位置,如果把白纸从靠近试管向下移动过程中,经过焦点时亮线最细;从焦点处向下继续移动时,亮线变粗,是因为光线继续由焦点的位置向前沿直线传播。 故选:C。 4.对平静的水面能够清晰地映出岸上的景物的现象,下列说法错误的是(  ) A.平静水面可看作是天然的平面镜 B.水中的“倒影”是影子不是像 C.水中的“倒影”是岸上的景物的虚像 D.由于光的反射缘故,水中出现岸上景物的“倒影” 【解析】平静的湖面相当于一个平面镜,倒影属于平面镜成像现象,其原理是光的反射,水中的“倒影”不是影子,影子是光的直线传播形成的; 根据平面镜成像的特点:所成的像是正立的虚像,因此岸上的景物的倒影是景物正立的虚像。 综上分析,只有选项B错误。 故选:B。 5.在①小孔成像,②放大镜成像,③平面镜成像,④幻灯机成像,⑤照相机成像中(  ) A.成实像的是①③⑤ B.成虚像的是②③④ C.属于折射成像的是①②④ D.属于反射成像的是③ 【解析】A、小孔成像是实像,平面镜成像是虚像,照相机成实像。不符合题意。 B、放大镜成虚像,平面镜成虚像,幻灯机成实像。不符合题意。 C、小孔成像是利用光的直线传播,放大镜是利用光的折射,幻灯机是利用光的折射。不符合题意。 D、平面镜成像是光的反射。符合题意。 故选:D。 6.我们学习了很多光学成像的实例,如: ①针孔照相机内所成的像(小孔成像); ②在“潜望镜”中看到的景物的像; ③放大镜中看到物体的像; ④幻灯机屏幕上看到的像; ⑤汽车观后镜中的像。 对这些成像实例,下列说法中正确的是(  ) A.属于实像的是①、④ B.属于虚像的是②、③、④ C.属于折射光线所成的像是①、③ D.属于反射光线所成的像是①、②、⑤ 【解析】①针孔照相机属于小孔成像原理,因此成的是实像,它是光的直线传播原理形成的; ②从潜望镜中观察景物,观察到的是虚像,利用的是平面镜成像原理,属于光的反射现象; ③用放大镜看物体,利用的是光的折射现象中成虚像的情况; ④看幻灯机屏幕上的像,是光的折射现象,成的是倒立放大的实像; ⑤汽车观后镜中的像是正立缩小的虚像。 综上所述,属于实像的是①④;属于虚像的是②③⑤;属于折射成像的是③④;属于反射成像的是②⑤.故只有选项A正确。 故选:A。 7.将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面,在高脚杯前方观察到的现象如图乙所示,此时装水部分的高脚杯和杯内水的组合相当于一个(  ) A.平板玻璃 B.凸面镜 C.凸透镜 D.凹面镜 【解析】玻璃杯中有水的这一部分中间厚,边缘薄,相当于一个凸透镜,黑白卡片是左右颠倒的,成倒立的实像。故C正确,ABD错误。 故选:C。 8.潜望镜、老花镜、近视镜、汽车的观后镜,依次用的是(  ) A.凹透镜、凹透镜、凸透镜、凸面镜 B.平面镜、凸透镜、凹透镜、凸面镜 C.平面镜、凸透镜、凹透镜、凸透镜 D.平面镜、凹透镜、凸透镜、凸透镜 【解析】潜望镜利用平面镜改变光路;老花镜利用凸透镜对光线的会聚作用,使像呈在视网膜上;近视镜利用凹透镜对光线有发散作用,使像呈在视网膜上;汽车观后镜利用凸面镜对光线的发散作用,发散光线的反向延长线会聚成像;所以依次用的是平面镜、凸透镜、凹透镜、凸透镜。 故选:B。 9.平静的湖面上映出天上的白云,一个同学说:“快看,鱼在云里游呢。”她看到的“云和鱼”实际上是(  ) A.云是像,鱼是实物 B.云是虚像,鱼是实像 C.云和鱼都是实像 D.云和鱼都是虚像 【解析】平静的水面相当于平面镜,平静的湖面上映出天上的白云,是白云在水平面镜中成虚像;看到鱼是鱼射出的光线在水面处发生折射,折射光线远离法线,眼睛逆着折射光线看去,感觉折射光线是从折射光线反向延长线上发出的,眼睛看到的鱼的虚像。云的虚像和鱼的虚像叠在一起,看到鱼在云里游的现象。 故选:D。 更多资料添加微信号:DEM2008 淘宝搜索店铺:优尖升教育 网址:
