透镜及其应用
第五
单元
透镜
及其
应用
达标
检测
解析

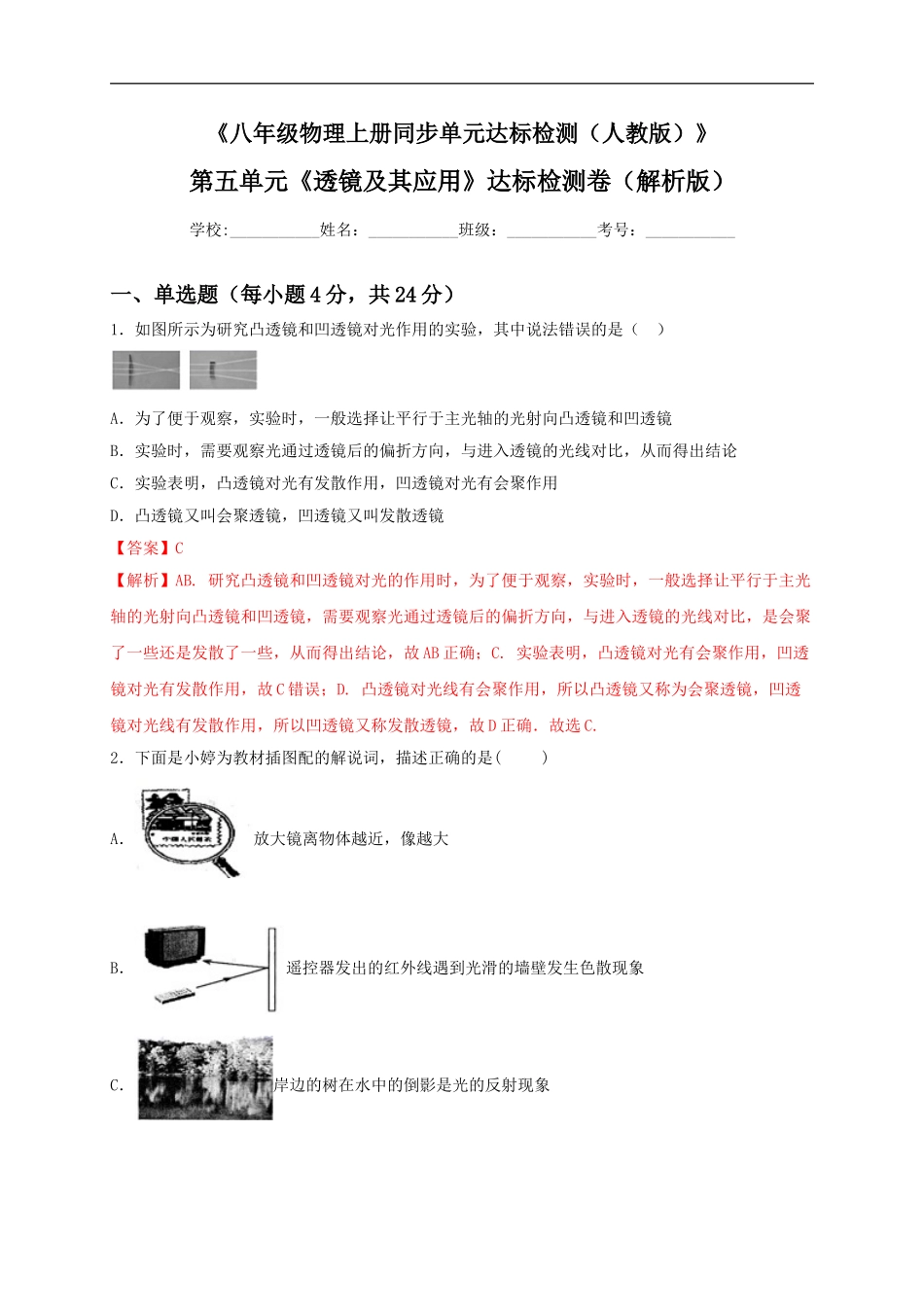

《八年级物理上册同步单元达标检测(人教版)》
第五单元《透镜及其应用》达标检测卷(解析版)
学校:___________姓名:___________班级:___________考号:___________
一、单选题(每小题4分,共24分)
1.如图所示为研究凸透镜和凹透镜对光作用的实验,其中说法错误的是( )
A.为了便于观察,实验时,一般选择让平行于主光轴的光射向凸透镜和凹透镜
B.实验时,需要观察光通过透镜后的偏折方向,与进入透镜的光线对比,从而得出结论
C.实验表明,凸透镜对光有发散作用,凹透镜对光有会聚作用
D.凸透镜又叫会聚透镜,凹透镜又叫发散透镜
【答案】C
【解析】AB. 研究凸透镜和凹透镜对光的作用时,为了便于观察,实验时,一般选择让平行于主光轴的光射向凸透镜和凹透镜,需要观察光通过透镜后的偏折方向,与进入透镜的光线对比,是会聚了一些还是发散了一些,从而得出结论,故AB正确;C. 实验表明,凸透镜对光有会聚作用,凹透镜对光有发散作用,故C错误;D. 凸透镜对光线有会聚作用,所以凸透镜又称为会聚透镜,凹透镜对光线有发散作用,所以凹透镜又称发散透镜,故D正确.故选C.
2.下面是小婷为教材插图配的解说词,描述正确的是( )
A.放大镜离物体越近,像越大
B.遥控器发出的红外线遇到光滑的墙壁发生色散现象
C.岸边的树在水中的倒影是光的反射现象
D.近视眼成像与视网膜后
【答案】C
【解析】A.放大镜成虚像时,物距小于焦距,物距越大,像越大;故A项错误;
B.遥控器的红外线正对电视机对面墙壁发射,也能控制电视机,这是利用反射现象;故B项错误;
C.岸边的树木在水中的倒影是平面镜成像,平面镜成像属于光的反射;故C项正确;
D.近视眼是晶状体曲度变大,会聚能力增强,即折光能力增强,像呈在视网膜的前方,应佩戴发散透镜,使光线推迟会聚;故D项错误。
故选C。
3.如图所示,有一圆柱体PQ,放在凸透镜前图示的位置,它所成像P′Q′的形状应该是下列图中的( )
A. B. C. D.
【答案】B
【解析】圆柱体的右边Q在f和2f之间,所成的像是倒立放大的实像;圆柱体的左边P在2f以外,所成的像是倒立缩小的实像.当u>f时,物距减小,像距变大像变大.右边的像距比左边的像距远,符合要求的只有图B.
4.有关光学元件的说法,正确的是( )
A.凸透镜对光线具有发散作用
B.放大镜的镜片是凹透镜
C.照相机镜头相当于凸透镜
D.平面镜不能改变光的传播方向
【答案】C
【解析】A、凸透镜对光线具有会聚作用,凹透镜对光线具有发散作用,故A错误;
B、放大镜是一个凸透镜,物体在凸透镜的一倍焦距以内成正立、放大的虚像,故B错误.
C、物体在凸透镜的二倍焦距以外成倒立、缩小的实像,照相机就是根据这个原理制成的,即照相机的镜头是凸透镜,故C正确;
D、平面镜可以改变光的传播方向,这就是平面镜反射光的现象,故D错误;
故选C.
5.下列关于实像和虚像的说法正确的是( )
A.实像是由光的折射现象形成的,虚像是由光的反射现象形成的
B.虚像是人的幻觉,光线并没有进入人眼,实像是相反
C.实像能成在光屏上,虚像不能成在光屏上
D.实像有放大的,也有缩小的,虚像一定是放大的
【答案】C
【解析】A.光的直线传播也可以产生实像,光的折射可以产生实像也可以产生虚像,故A错误;
B.不管看到实像还是虚像都有光进入我们的眼睛,故B错误;
C.实像能被光屏承接,虚像不能被光屏承接,故C正确;
D.平面镜所成的像是等大的,所以虚像比一定就是放大的,故D错误。
故选C。
6.如图所示,物体S经透镜L在光屏M上成清晰的像,则下列判断不正确的是( )
A.透镜L对光一定有会聚作用
B.光屏上得到的像一定是倒立的
C.透镜L不动,物体S远离透镜,则光屏M也应远离透镜才能得到清晰的像
D.若透镜不动,将物体和光屏的位置互换,则光屏上仍能成清晰的像
【答案】C
【解析】A. 如图物体S经透镜L在光屏M上成清晰的像,所以透镜定为凸透镜,故透镜L对光一定有会聚作用是正确的;
B. 凸透镜成实像时,是倒立的,所以光屏上得到的像一定是倒立的正确;
C. 根据物距增大,像距减小的规律,若透镜L不动,物体S远离透镜,则光屏M应靠近透镜才能得到清晰的像,故C错误;
D. 根据光路可逆的特征,若透镜不动,将物体和光屏的位置互换,则光屏上仍能成清晰的像正确。
选C。
二、填空题(每小题4分,共24分)
7.校园内安装了许多监控探头,洗手间还有方便同学们检查仪容仪表的平面镜。监控探头中的镜头相当于一个凸透镜,形成倒立、_____(选填“放大”或“缩小”)的实像。小亮看到平面镜中自己的像,当他走近平面镜时,他在平面镜中像的大小将_____(选填“变大”、“变小”或“不变”)。
【答案】缩小 不变
【解析】[1]监控探头中的镜头相当于一个凸透镜,工作原理是物距大于两倍焦距时,成倒立、缩小的实像。
[2]平面镜成像特点:物体到平面镜的距离与像到平面镜的距离相等,所以当他走近平面镜时,他在平面镜中像的大小将不变。
8.在研究凸透镜成像的实验中,已知凸透镜的焦距是20cm,要在光屏上得到一个缩小、倒立的实像,物体和凸透镜之间的距离应_______________________若物体到凸透镜的距离为 30cm,则在光屏的像是 _________像.
【答案】 大于40cm 放大、倒立的实像
【解析】已知凸透镜的焦距是20cm,要在光屏上得到一个缩小、倒立的实像,根据凸透镜成像规律,可知u>2f时,成倒立、缩小的实像,即物体和凸透镜之间的距离应大于40cm;若物体到凸透镜的距离为30cm,即2f>u>f,根据凸透镜成像规律,可知,在光屏的像是倒立放大的实像。
9.在凸透镜所成的像中,虚像与实像的分界点是 ,放大像与缩小像的分界点是 。在使用照相机时,镜头焦距一定,要使底片上的像大一些,照相机与被照人之间的距离应该 一些,并且镜头与底片之间的距离还应该 一些(均选填“近”或“远”)。
【答案】焦点,二倍焦距点,近,远
【解析】凸透镜所成的像的口诀:一焦分虚实、二焦分大小;虚像同侧正,实像异侧倒;物远(相对于焦点来说)实像小,虚像大。所以,在使用照相机时,镜头焦距一定,要使底片上的像大一些,照相机与被照人之间的距离应该近一些,并且镜头与底片之间的距离还应该远一些。
10.如图甲中体温计的示数是____℃.水银液柱较细难以读数,因此体温计做成外有凸起的弧形玻璃面,横截面如图乙所示,看清体温计中液柱的位置应沿B方向观察,这是利用凸透镜成_____放大的____像的原理.
【答案】38.2 正立 虚
【解析】(1)体温计的一个大格是1℃,一个小格是0.1℃,故图中体温计的示数为38.2℃;(2)体温计的读数与一般的温度计方式不同,它有特殊的结构,即体温计有向外凸起的弧形玻璃面,起到放大镜的作用,成的是正立、放大的虚像.
11.勤于思考的小明用他父亲的眼镜靠近书本观察上面的字,发现字体变小了,他马上就知道他的父亲患的是_____(选填:“近视”或“远视”)眼。他还时常告诉同学们,文明旅游是我们新一代必须要养成的好习惯,绝对不能将矿泉水瓶随意丢弃在森林中,因为下雨进水后,矿泉水瓶就相当于一个_____镜,对光有_____作用,容易引起森林火灾的发生。
【答案】近视 凸透 会聚
【解析】第一空.因为凹透镜始终成正立、缩小的虚像,拿起眼镜靠近物理课本看上面的字,发现字缩小了。由此我们可以判断该眼镜是凹透镜,凹透镜可以矫正近视眼;
第二空.因为瓶中进入水之后,瓶中的水形状是中间厚、边缘薄,符合凸透镜的形状特点,
第三空.凸透镜对光线有会聚作用,如果热量集中,会造成树叶燃烧,造成火灾。
12.二维码在现代生活中随处可见。我们能看见二维码是由于光在二维码图案上发生了________(填“反”或“折”)射;用手机扫描二维码时,手机的镜头相当于_________镜,二维码图案通过手机镜头成______(填“实”或“虚”)像。交通上的监控摄像头拍摄车辆和行人离镜头的距离应该满足的条件是___________。
【答案】反 凸透 实 大于镜头(凸透镜)的二倍焦距
【解析】[1]看见二维码是由于光在二维码图案上发生了反射,反射的光线进入人的眼睛;
[2][3]手机的镜头为凸透镜,二维码反射的光经过摄像头后,成倒立、缩小的实像;
[4]摄像头的原理,物距大于2倍焦距,成倒立、缩小的实像,拍摄时车辆和行人离镜头的距离大于镜头(凸透镜)的二倍焦距。
三、作图题(每小题7分,共7分)
13.在图中完成光路图。
【答案】见解析
【解析】对于凹透镜,平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点。
过光心的光线经凹透镜折射后传播方向不改变。
如图所示:
四、计算题(每小题10分,共30分)
14.小明用焦距为15cm的凸透镜做探究凸透镜成像的规律实验。
(1)如图甲所示,实验前应调节烛焰、凸透镜和光屏三者的中心,使它们在同一高度上,便于让像承接在______。
(2)实验过程中,当蜡烛与凸透镜的距离如图甲所示时,在光屏上可得到个清晰的倒立、______的实像,生活中利用这个规律制成的光学仪器是________。
(3)实验过程中,小明发现当蜡烛成实像时,物距减小,像距与像都_______(变大、变小或不变)。
(4)通过实验观察可知,在图乙中左边的蜡烛通过凸透镜不可能形成的像是_____(填符号)。
【答案】光屏中心 缩小 照相机 变大 B
【解析】(1)[1]调节烛焰、凸透镜和光屏三者的中心,使它们在同一高度上,便于所成的像在光屏中间。
(2)[2][3]如图甲所示,物距为50cm,在2倍的焦距外,成的是倒立的缩小的实像;利用这个规律制成照相机。
(3)[4]小明发现当蜡烛成实像时,物距减小,物近像远像变大,故像距和物距都变大。
(4)[5]根据凸透镜成像规律,倒立的都是实像,正立的都是虚像,故不可能是B。
15.课堂上小美在完成探究“凸透镜成像规律”的实验后,她跟同学们想测—测蜡烛和像移动时的平均速度,于是她将=10cm的凸透镜固定在长度为1m的光距具座中点并保持透镜的位置不变,完成了蜡烛和像的速度测量;
(1)如图所示,她们把蜡烛起始位置放在9cm刻度线处,移动光屏在63cm刻度线处得到一个清晰的像,在7s内以不变的速度将蜡烛移动到30cm刻度线处,求7s内蜡烛和像移动时的平均速度分别是多少?
(2)将蜡烛从30cm刻度线处继续以原来的速度向右移动2s,若这2s内蜡烛的像移动时的平均速度是蜡烛的6倍,请通过计算指出:2s后小美还能在光具座上移动光屏得到清晰的像吗?
【答案】(1) (2) 像原来在70cm刻度线处,70cm+36cm=106cm>1m,故得不到像。
【解析】(1)由速度公式得到蜡烛的平均速度为
当蜡烛在处因为所以像距等于物距为,光屏在处。所以像的平均速度为:
(2)因为蜡烛的平均速度为,所以蜡烛像的速度为
所以蜡烛像在内的移动距离为
又像原来在处所以蜡烛像后在处,所以2s后小美不能在光具座上移动光屏得到清晰的像。
答:(1)蜡烛的平局速度为光屏的平均速度为;
(2)2s后小美不能在光具座上移动光屏得到清晰的像。
16.100度眼镜片,它的焦距是_________,它的焦度是___________。
【答案】 1 m 1 m-1
【解析】焦距: .
焦度: .
五、实验题(每小题7分,共7分)
17.在探究凸透镜成像实验中:
(1)如图甲,要使像能够成在光屏的中央,应将透镜向_______(上/下)调整.
(2)若凸透镜的焦距是10cm,当烛焰距凸透镜15cm时,能成倒立、_______的实像;当烛焰向左(远离透镜)移动后,要在光屏上成清晰的像,需将光屏向_____(左/右)移.
(3)在上一步实验获得清晰的像后,小明取了一副近视眼镜放在凸透镜前(如图乙),要使光屏上还能成清晰的像,可将蜡烛向_____(左/右)移.
【答案】小 放大 左 右
【解析】(1)从甲图可以看出,像没在光屏的中央,而是偏上,这说明蜡烛偏下,此时若移动透镜,应向下移动,使透镜的中心与烛焰在同一高度;
(2)焦距是10cm,当烛焰距凸透镜15cm时,此时,成倒立放大实像;物体远离透镜时,像靠近透镜,所以应把光屏向左移动;
(3)近视镜是凹透镜,它和原来的凸透镜组合在一起,会聚能力变弱,所以折射光线的交点更远离透镜,应把光屏向右移动才能接收到清晰的像.
六、综合题(每小题8分,共8分)
18.现如今的大街小巷,不管是商店里还是公交车上,不管你在等车还是在用餐,就连走路的人群里,都能看到这样的人:他们齐刷刷低头盯着屏幕,手里拿着手机、iPad玩游戏、看视频、刷微博、发微信…这就是“手机依赖症的表现,他们被称为“低头族”。
(1)如图甲所示,用相机拍照时,在芯片上所成的像是倒立的、缩小的__像(选填“实”或“虚”)。镜头靠近人时,像的大小将变____,此时像会____透镜(选填“靠近”或“远离“)。用相机拍摄远近不同的物体时,通过伸缩镜头,使像清晰地成在芯片上,这个操作过程便是“调焦”,如图乙所示。
(2)小敏同学发现手机不能“调焦”,但成像也基本清晰,她将手机拿到哥哥工作的大学实验室去探究,实验数据如下表,根据表中数据,判断手机镜头的焦距大约为___。
次数
物理量
1
2
3
4
5
6
7
物距/m
10.00
5.00
2.00
1.00
0.50
0.10
0.05
像距/cm
0.500
0.501
0.502
0.503
0.505
0.526
0.556
A、5m
B、0.5m
C、0.05m
D、0.005m
(3)手机拍摄远近不同的物体不需要“调焦”的原因是因为手机镜头焦距较____,拍摄时物距都远大于2倍焦距,像距变化的范围比较___,所以不需要“调焦”。(均选填“大或“小”)
【答案】实 大 远离 D 小 小
【解析】第一空.照相机在使用过程中物距大于像距,成倒立缩小的实像;
第二空、第三空.成实像时,由“物近像远像变大”可知,镜头靠近人时物距减小,像距变大,像变大;
第四空.由表中数据可知,当物距u>0.50m时,像距v保持在0.5cm即0.005m左右,根据凸透镜成像特点可知,当物距远大于2倍焦距时,像距就越接近焦距,故手机镜头的焦距大约为0.005m;
第五空.因为手机镜头的焦距大约为0.005m,所以手机镜头焦距较小;
第六空.因为相机的镜头焦距非常小,因此在拍摄时正常情况下物距都远大于2倍焦距,因此由成像规律可知像基本都会成在一倍焦距稍大位置,像距变化的范围比较小,所以不需要“调焦”。
